Technische Daten

Grundfläche

3,65 x 32,50 m

Mindestraum

5,70 x 34,25 m (145 m²)

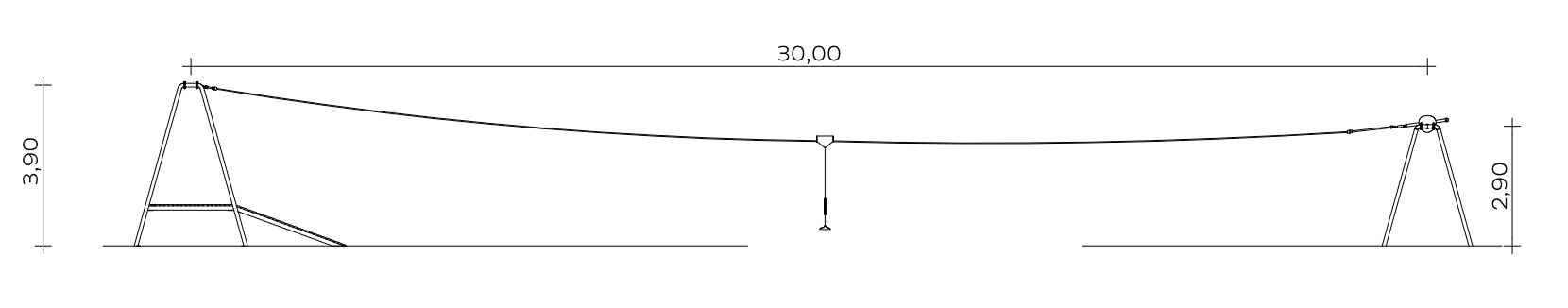

Seilbahnlänge

30,00 m

Höhe Startstation

3,90 m (über Spielebene)

Höhe Endstation

2,90 m (über Spielebene)

Gewicht

165 kg schwerstes Einzelteil · 910 kg insgesamt

• Seilbahnträger aus Stahl, feuerverzinkt, pulverbeschichtet, Farbe rot/RAL 2002
• Seilbahnstütze aus feuerverzinktem Stahlrohr Ø 88,9 x 5,6 mm
• Seilbefestigung mit einseitiger Spannvorrichtung zur problemlosen, linearen Seilspannung durch selbsthemmende Trapezgewindestange
• Seilbahn-Podestkombination bestehend aus Startrampe, 1,905 m x 2,90 m, unter ca. 20° Neigung von Spielebene Null auf h = 1,00 m führend, und Startpodest, 1,905 x 2,30 m, h = 1,00 m; beides mit Unterkonstruktion aus Stahl und Kantholzbelag aus Robinie
• Litzenverdichtetes Tragseil Ø 10 mm aus Stahldraht, verzinkt. 35 x 7 in drehungsfreier Machart (16 Außenlitzen, 19 Innenlitzen). Inkl. dämpfender Anschläge.
• Seilbahnwagen aus Edelstahlblech mit 3 wälzgelagerten Polyamidrollen.

Bei der Auswahl der Tragseilkonstruktion ist insbesondere darauf geachtet worden, dass die Geräuschentwicklung durch den auf dem Seil laufenden Kaiser & Kühne Seilbahnwagen minimal ausfällt.

• Edelstahlkette mit thermisch aufgepresstem, flexiblem Kautschuk-Handgriff und Sicherheitspendelsitz
• Kreuzgelenk zur Minimierung der Abnutzung an der Verbindungsstelle Kettenadapter-Kette.

Für die Startstation muss eine Hügelmodellierung im Bereich der Startrampe/Startpodest gemäß der Montaganleitung erfolgen. Dadurch muss erreicht werden, dass, bezogen auf die Startrampe/das Startpodest, die max. freie Fallhöhe an keinem Punkt mehr als 0,55 m bis zur Aufprallfläche beträgt.

Das Seilbahnseil inkl. Seilbahnlaufkatze, Pendelsitz und Handgriffkette wird nach der Montage der Seilbahn und Aufnahme der möglichst genauen Maßangaben (eine Beschreibung zur Durchführung der Messung wird bei der Lieferung beigelegt) geliefert.

Fundamente (bauseits)

4 Stck. 0,80 x 0,80 x 0,80 m

4 Stck. 1,00 x 1,00 x 0,80 m (Bewehrungs-Mattenkorb wird mitgeliefert)

3 Stck. 0,40 x 0,40 x 0,40 m

Betonmenge

5,5 m³

Montagerichtzeit

2 Monteure je 5 Stunden (ohne Fundamenterstellung) + Hebezeug

Freie Fallhöhe

1,00 m

Geeignet für

Kinder ab 5 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

32,5 × 3,65 × 3,9 cm

Altersgruppe

4+

Aktivitäten

Bewegungsaktivität

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

ja

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gruppenspiele, Höhenerfahrung

Varianten

Classic
