Shop › Spielgeräte › Seilbahn › Metallseilbahn Uno 594

Metallseilbahn Uno 594, Maier Spielplatzgeräte

Beschreibung

Standpfosten: Stahl, feuerverzinkt, matt pulverbeschichtet

- Ø 159 mm
- Startstandstandpfosten mit Revisionsdeckel für innenliegende Nachspannvorrichtung

Abstützstangen: Stahl, feuerverzinkt, matt pulverbeschichtet

- Rundrohr Ø 42 mm

Gründung G1: zum Einbetonieren

Bestandteile

für modelliertes Gelände

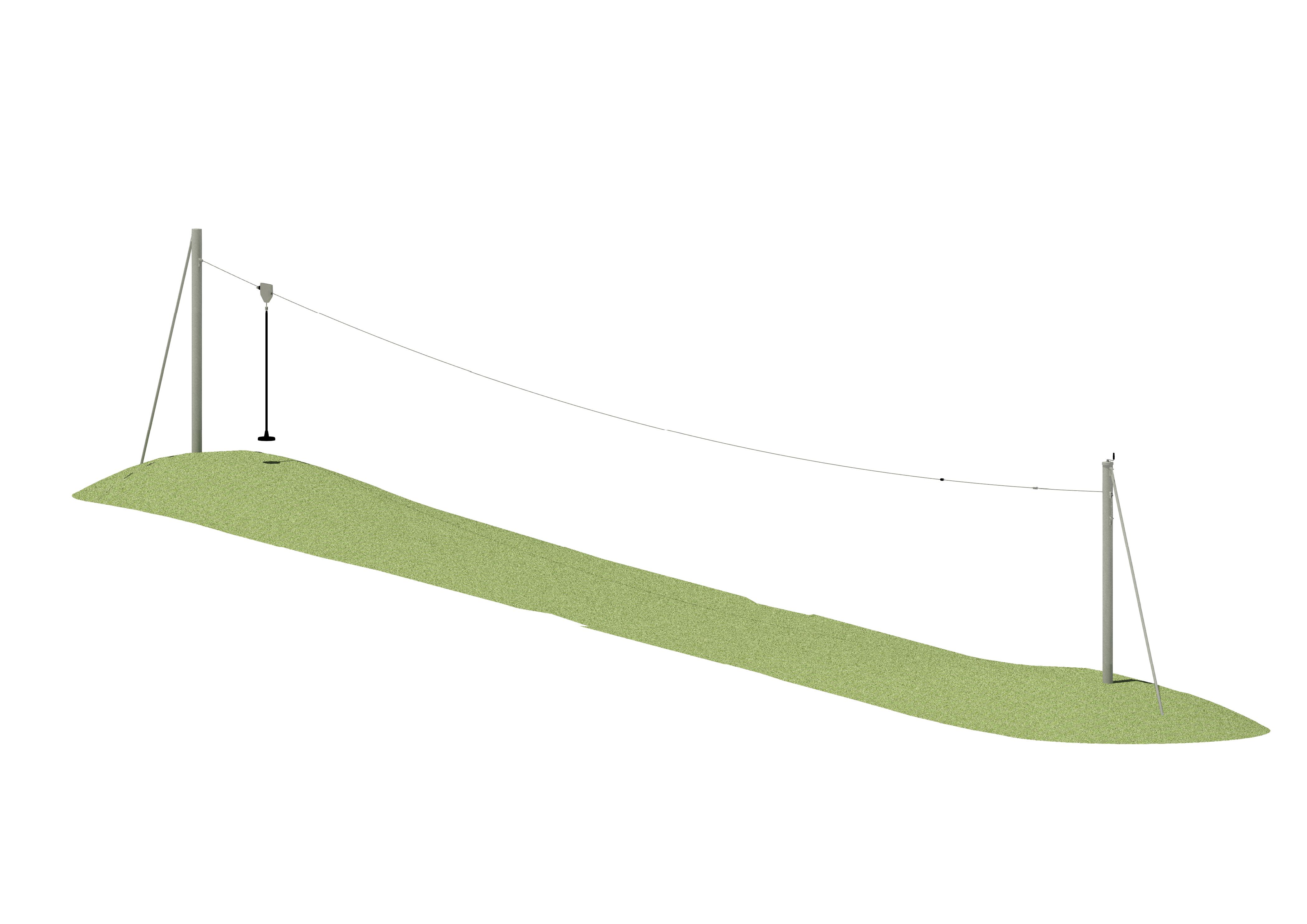

Standkonstruktion, Abstand Mitte Startbock : Zielbock, 30 m (= Seilbahnlänge)

feinlitziges Drahtseil, Stahl, feuerverzinkt
- Drahtseil: Ø 10 mm, ausgelegt für Zugbelastung von 1960 N/qmm
- ermöglicht geräuscharmes Laufen des Seilbahnwagens
Seilbahnwagen, Edelstahl
- 2 Kugelgelagerte Laufrollen, PA
- Sicherheitsbremse, Federeinheit inkl. Bremsklotz
Seilbahnsitzgarnitur, runder Pendelsitz, Gummi, verstärkt durch Stahleinlage
- feingliedrige Abhängungskette: feuerverzinkt, Ø 6 mm, Schlauchüberzug, Gummi
Startanschlag, Gummipuffer
- Startanschlag: Winkel, Drahtseilklemmen, Edelstahl
Zielanschlag, Gummipuffer
- Zielanschlag: Bremsfeder, Länge ca. 3000 mm, Drahtseilklemmen, Edelstahl
Seilspannvorrichtung mit Kurbelbetätigung

Technische Daten

Gerätetyp: Einzelgerät
Spielschwerpunkt: Schaukeln & Seilbahnen
Einsatzbereich: Öffentlicher Spielplatz
Empfohlene Altersklasse: Besonders geeignet für Kinder ab 4 Jahren
Platzbedarf: Länge: 3700 cm Breite: 400 cm
Gerätegröße: Länge: 3377 cm Breite: 27 cm Höhe: 315 cm
Prüfgrundlage: TÜV-Product-Service geprüft nach EN 1176
Eignung & Funktion: Gleichgewicht & Koordination, Ausdauer & Kraft, Geschwindigkeit, Einzelspiel, Begegnungsmöglichkeiten
Montageaufwand: Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 210 Min.
Fundamentangaben: Fundamente (bauseits): 2 Maximale Aushubtiefe: 110 cm Betonbedarf: 5,98 m³
Größtes Bauteil: Länge: 550 cm Breite: 16 cm Höhe: 25 cm
Schwerstes Bauteil: 90 kg
Freie Fallhöhe: 98 cm
Aufprallfläche: 116,00 m²
Bodenart: Spielplatz: Anforderungen für Deutschland & Europa
Farbschema Pulverbeschichtung: Verkehrsgelb RAL 1023

EN 1176-4 — Seilbahnen

Fahrbereich beidseitig freihalten, Bodenfreiheit des Sitzes im belasteten Zustand, gedämpfter Auslauf am Ende der Fahrt. Sitz, Kette und Schlauchüberzug sind Verschleissteile — sie sind bei uns einzeln als Ersatzteile bestellbar.

Seilbahn · einzel

Metallseilbahn Uno 594

Name: Metallseilbahn Uno 594
Brand: Maier Spielplatzgeräte
SKU: EM-I-594-G1-S6
Price: 7830.35 CHF
Availability: InStock

Maier Spielplatzgeräte — ganzes Sortiment → Artikel EM-I-594-G1-S6 ⚖️ Ähnliche Geräte anzeigen (8)

CHF 7'830.35

inkl. MwSt 8.1% · zzgl. Lieferung und Montage

Lieferzeit ca. 13 Wochen

Verkaufseinheit: 1 Stück

⚖ 📐 Auf meinen Platz setzen

Lieferland: Schweiz · Lieferung und Montage durch unser eigenes Team

Rechnung, 30 Tage Vorauszahlung Versand & Lieferung Rückgabe

Technische Angaben
Hersteller	Maier Spielplatzgeräte
Artikel	EM-I-594-G1-S6
Kategorie	Seilbahn · einzel
Freie Fallhöhe	0.98 m
Alter	ab 4 Jahren
Lieferzeit	ca. 13 Wochen
Material / Lebensdauer	Metall / Edelstahl · rechnerisch ~30 Jahre

Hersteller und Verantwortlicher

Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch

In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.

Sicherheit und Norm

Freie Fallhöhe 0.98 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.

Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →

Lieferung und Montage

Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.

Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →

Dokumente & Downloads

📄 Montageanleitung EM I 594 G1 Sx MW.pdf?1715766249 📄 CAD-Zeichnung (DXF) EM I 594 G1 S6 📄 Fundamentplan Fundamentplan — Gründung G1

Material wählen — Lebensdauer im Blick

Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.

Metall / Edelstahl · dieses Gerät~30 Jahre

Robinie / Hartholz · ab CHF 9'118.25~22 Jahre

Günstigere Alternativen — gleiches Material
