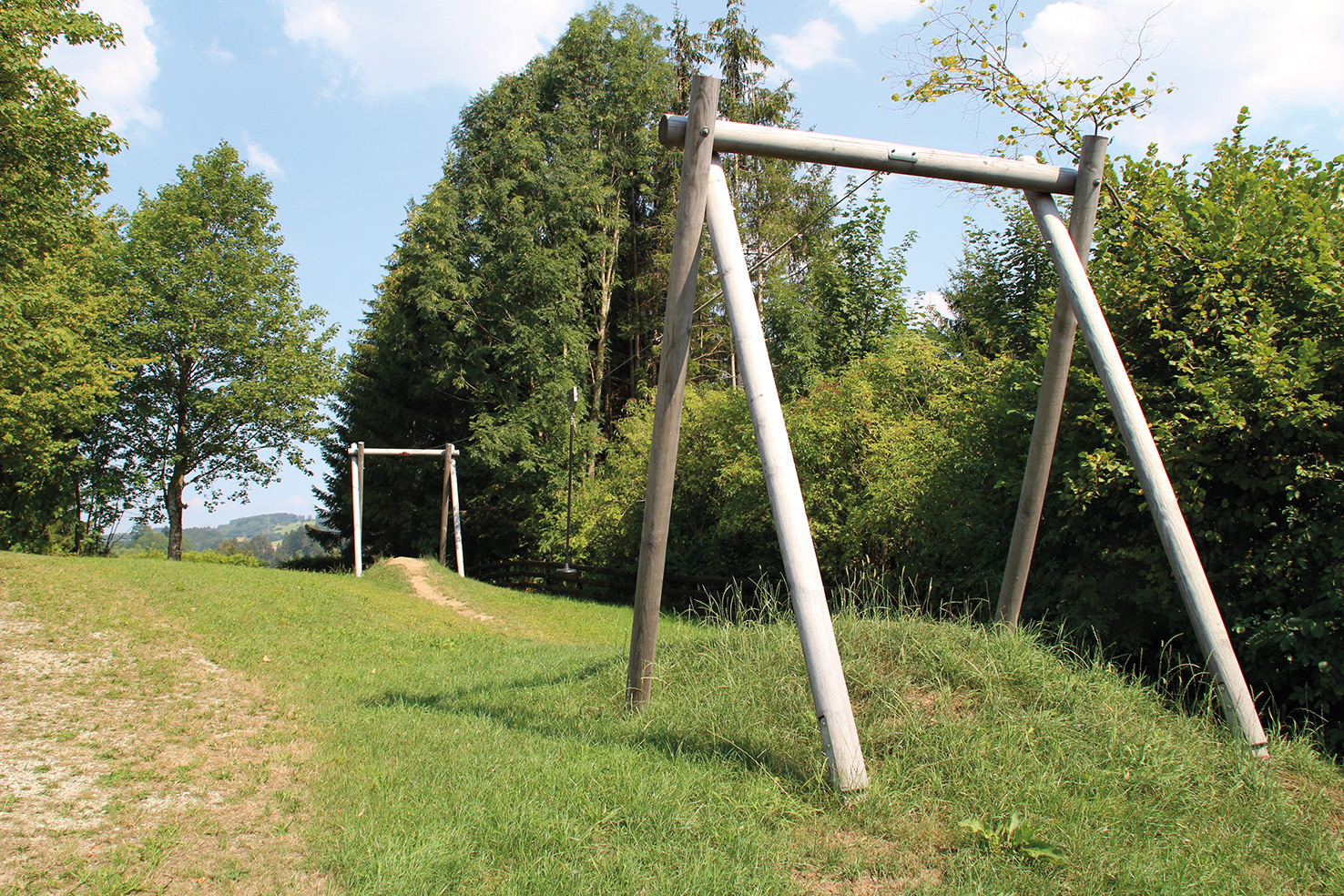

Standpfosten mit Pfostenschuhen

Rundholz Kiefer mit Kern, kesseldruckimprägniert

• • Ø 16 cm

Gründung G1

zum Einbetonieren

Querbalken

Rundholz Kiefer mit Kern, kesseldruckimprägniert

• • Ø 18 cm
  • form- und kraftschlüssige Verbindung zu den Standpfosten

Bestandteile

für modelliertes Gelände

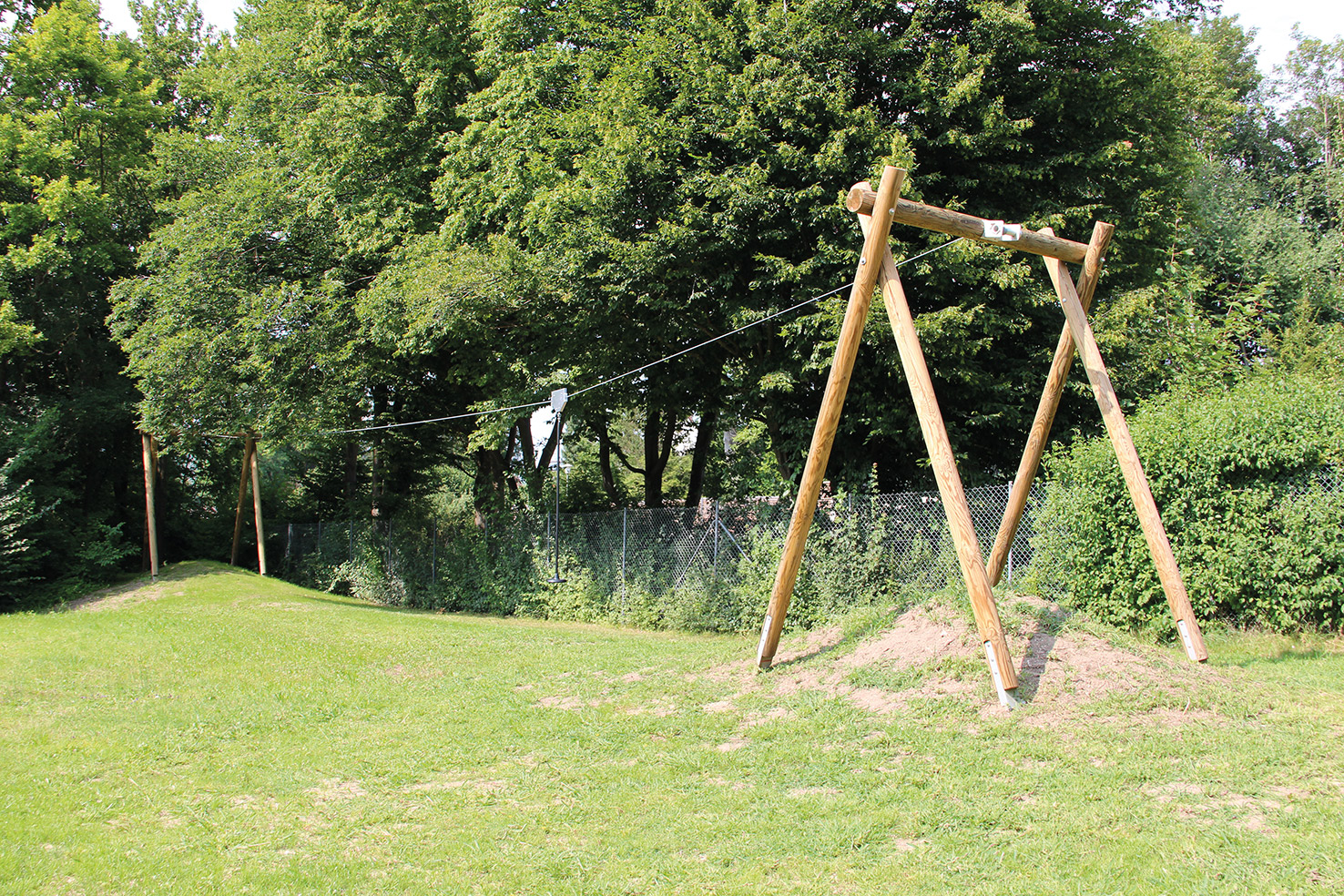

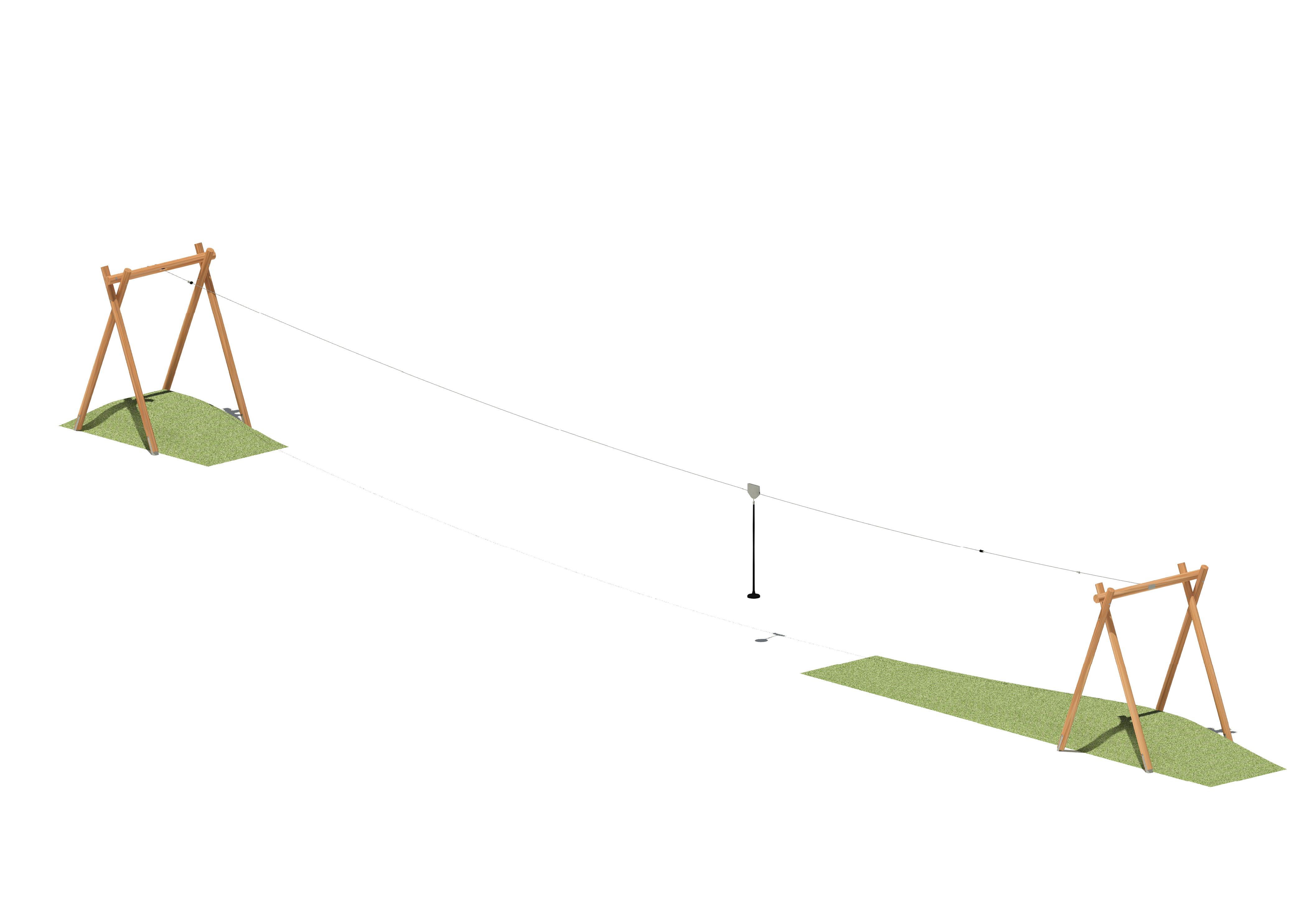

Standkonstruktion, Abstand Mitte Startbock : Zielbock, 30 m (= Seilbahnlänge)

• Nachspannvorrichtung, Edelstahl
  • mit Rückschlagsicherung
  • zusätzliche Arretierung mittels durchgehenden Sicherungsbolzen
• feinlitziges Drahtseil, Stahl, feuerverzinkt
  • Drahtseil: Ø 10 mm, ausgelegt für Zugbelastung von 1960 N/qmm
  • ermöglicht geräuscharmes Laufen des Seilbahnwagens
• Seilbahnwagen, Edelstahl
  • 2 kugelgelagerte Laufrollen, PA
  • Sicherheitsbremse, Federeinheit inkl. Bremsklotz
• Seilbahnsitzgarnitur, runder Pendelsitz, Gummi, verstärkt durch Stahleinlage
  • Abhängung: feingliedrige Kette, feuerverzinkt, Ø 6 mm, Schlauchüberzug, Gummi
• Startanschlag, Gummipuffer
  • Startanschlag: Winkel, Drahtseilklemmen, Edelstahl
• Zielanschlag, Gummipuffer
  • Zielanschlag: Bremsfeder, Länge ca. 3000 mm, Drahtseilklemmen, Edelstahl

Technische Daten

Gerätetyp

Einzelgerät

Spielschwerpunkt

Schaukeln & Seilbahnen

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 4 Jahren

Platzbedarf

Länge: 3430 cm Breite: 400 cm

Gerätegröße

Länge: 3266 cm Breite: 300 cm Höhe: 380 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Ausdauer & Kraft, Geschwindigkeit, Einzelspiel, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 420 Min.

Fundamentangaben

Fundamente (bauseits): 8 Maximale Aushubtiefe: 80 cm Betonbedarf: 2,84 m³

Größtes Bauteil

Länge: 480 cm Breite: 16 cm Höhe: 16 cm

Schwerstes Bauteil

80 kg

Freie Fallhöhe

98 cm

Aufprallfläche

119,00 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa
