Standpfosten

Stahl, feuerverzinkt

• • Ø 127 x 8 mm/ Ø 127 x 6,3 mm

Gründung G3

zum Aufdübeln

Hauptkomponenten

Rundholz Douglasie kernfrei, natur/ Schnittholz Lärche kernfrei, natur

Anbau-Röhren-Schalen-Doppelrutschbahn Edelstahl: Röhre, Schale und Auslauf Edelstahl 2 mm, Röhre Ø 77 cm, Schalenbreite 62 cm, Anbauhöhe 390 cm

Bestandteile

Kletterturm „Fuoco“, verdrehschief, innenliegender 6-Eck-Turm kombiniert mit außenliegendem Pyramidenturm, 6-Eck-Kuppel "Fuoco", Podesthöhe 390 cm, größtes Außenmaß der Kuppel ca. 260 x 300 cm, Höhe bis zum Kuppeldach ca. 650 cm

• Kuppeldach, Dachflächen, HPL 10 mm, mit Konturfräsungen „Flammen“, 6 Bullaugen, mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm, beschichtet mit Tönfolie, Podestbodenbelag, HPLX
  • Dachkonstruktion: Kuppelrahmen oben 7,5 x 7,5 cm, Rahmen unten 9,5 x 9,5 cm, Sparren 5,0 x 10,0 cm
  • Bodenbelag: HPLX 12 mm, strukturierte Oberfläche, Unterkonstruktion: Rahmen 11,5 x 11,5 cm, Unterzüge 9,5 x 9,5 cm
• Verkleidung „Fuoco“, HPL 10 mm, halbe Geländersprossenfüllung, Edelstahl
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm
• Verkleidung „Fuoco“, HPL 10 mm, 2 Geländersprossenfüllungen, Edelstahl, Bullauge, mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm, beschichtet mit Tönfolie, Applikationen, HPL 10 mm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm
• Anschlussverkleidung für Röhrenrutschbahn „Fuoco“, HPL 10 mm, Applikationen, HPL 10 mm
• Verkleidung „Fuoco“, HPL 10 mm, 2 Geländersprossenfüllungen, Edelstahl, Bullauge, mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm, beschichtet mit Tönfolie, Applikationen, HPL 10 mm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm
• Anschlussverkleidung für Röhrenrutschbahn „Fuoco“, HPL 10 mm, Applikationen, HPL 10 mm
• Verkleidung „Fuoco“, HPL 10 mm, 2 Geländersprossenfüllungen, Edelstahl, Bullauge, mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm, beschichtet mit Tönfolie, Applikationen, HPL 10 mm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm
• Rundholzbalkenaufstieg, kombiniert mit konischen Kletternetzen, Haltetauen und Strickleiter, Herkulesmaterial, als Aufstieg in die Kuppel
  • Balancierbalken/ Steigstämme: Rundholz Ø 12/ 14/ 16 cm
  • Netze/ Taue: Herkulesmaterial Ø 16/ 18 mm, Sprossen: Hartholz
• Geländerkonstruktion, Edelstahl, als Einstiegshilfe durch Öffnung im Kuppelboden
  • Edelstahlrundrohr Ø 33,7 mm
• Anbau-Röhren-Schalen-Kurven-Doppelrutschbahn, 2 Rutschbahnen führen in einen Auslauf

Rutschlänge ca. 700 cm

Neigung 30 Grad

Gewicht je Rutschbahnseite ca. 210 kg

Gewicht Y-Rutschenauslauf ca. 280 kg

Bestandteile der Rutschbahnen

Einstieg Röhre

Links- bzw. Rechtskurve 82,5 Grad

Übergang Röhre, links bzw. rechts – Schale mit Überhöhung

teilbarer Verbindungsflanschflansch

Gerade Schale mit Überhöhung

Links- bzw. Rechtskurve 37,5 Grad

Ende Überhöhung

Y-Rutschenauslauf

Stützen zum Aufdübeln

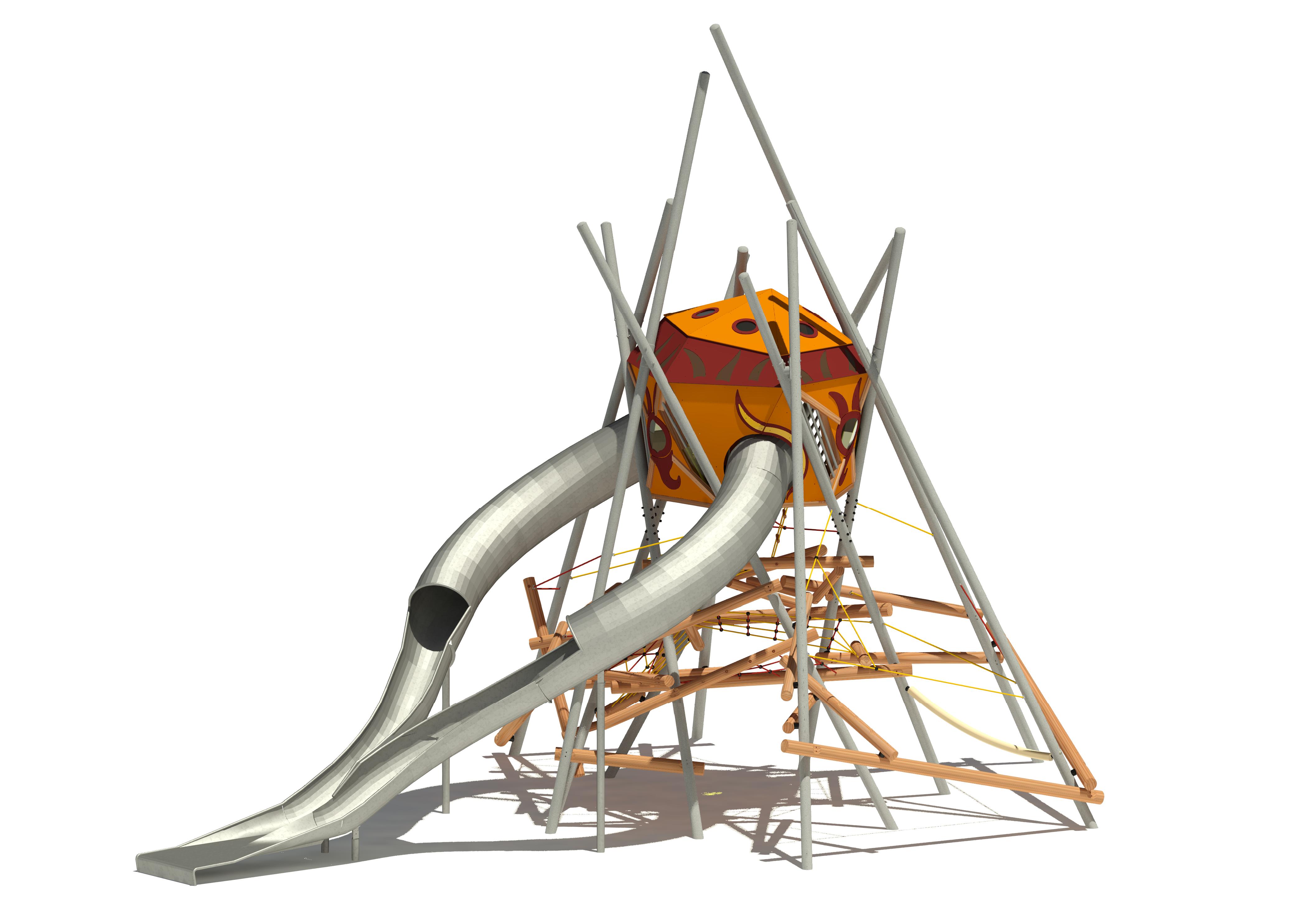

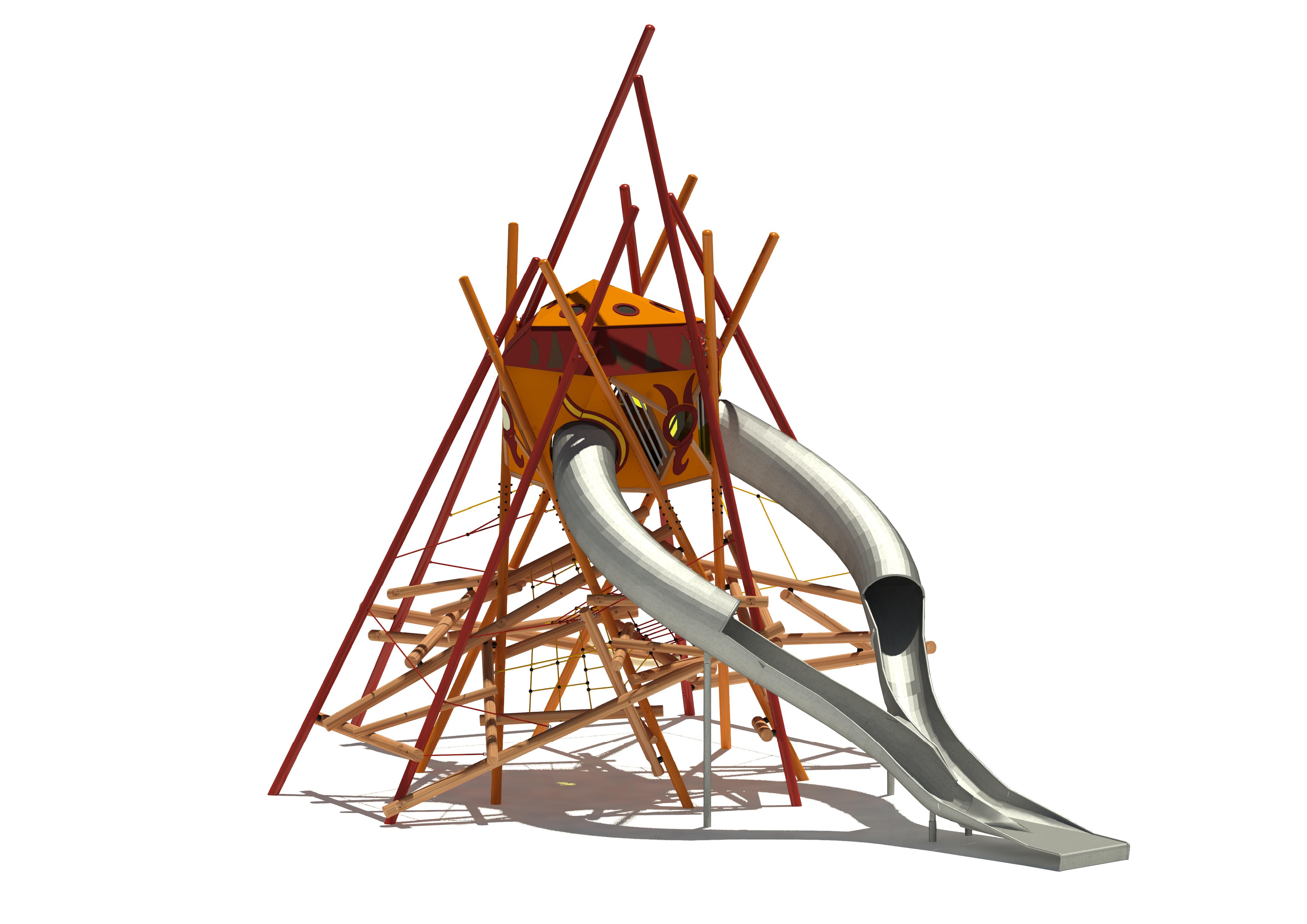

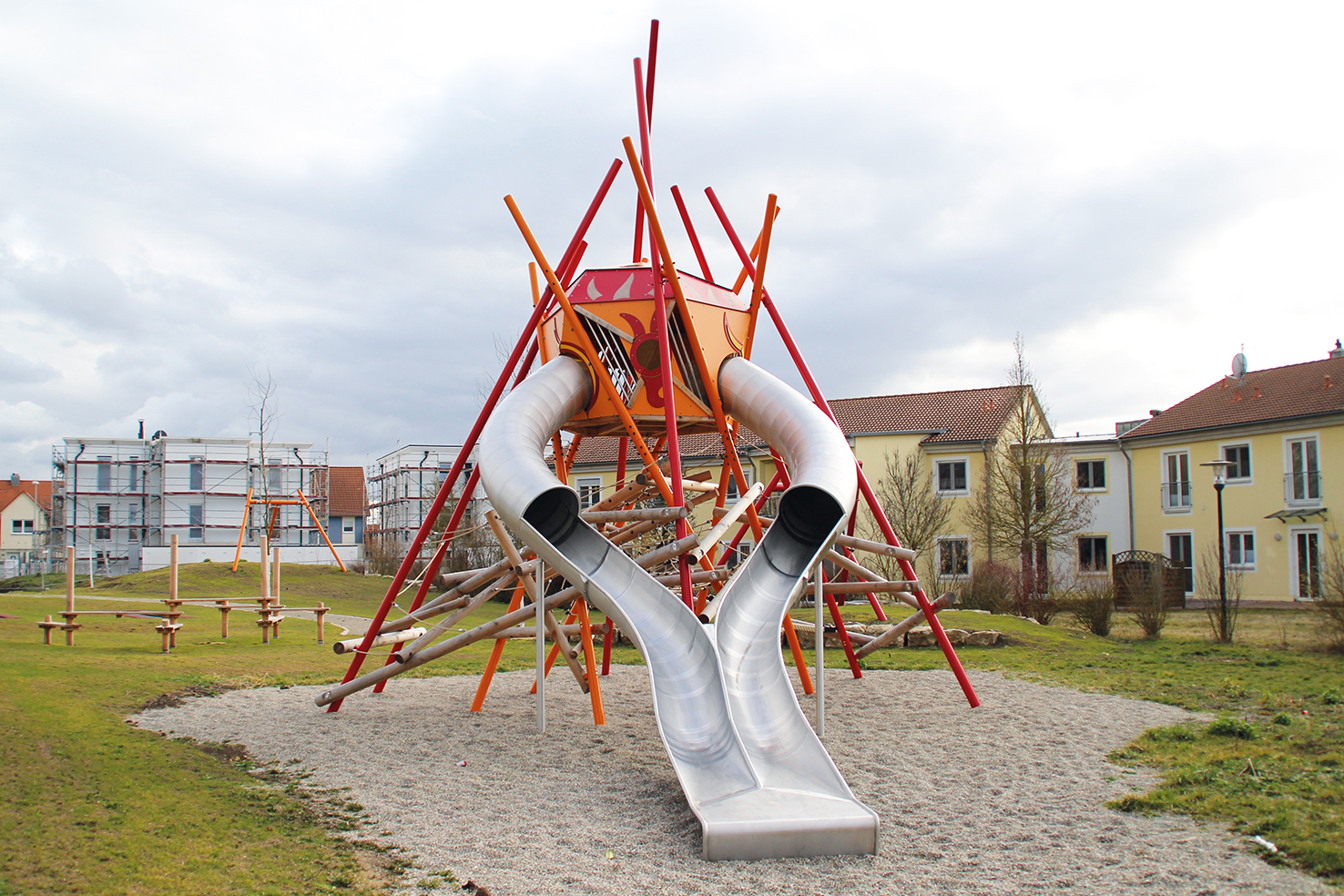

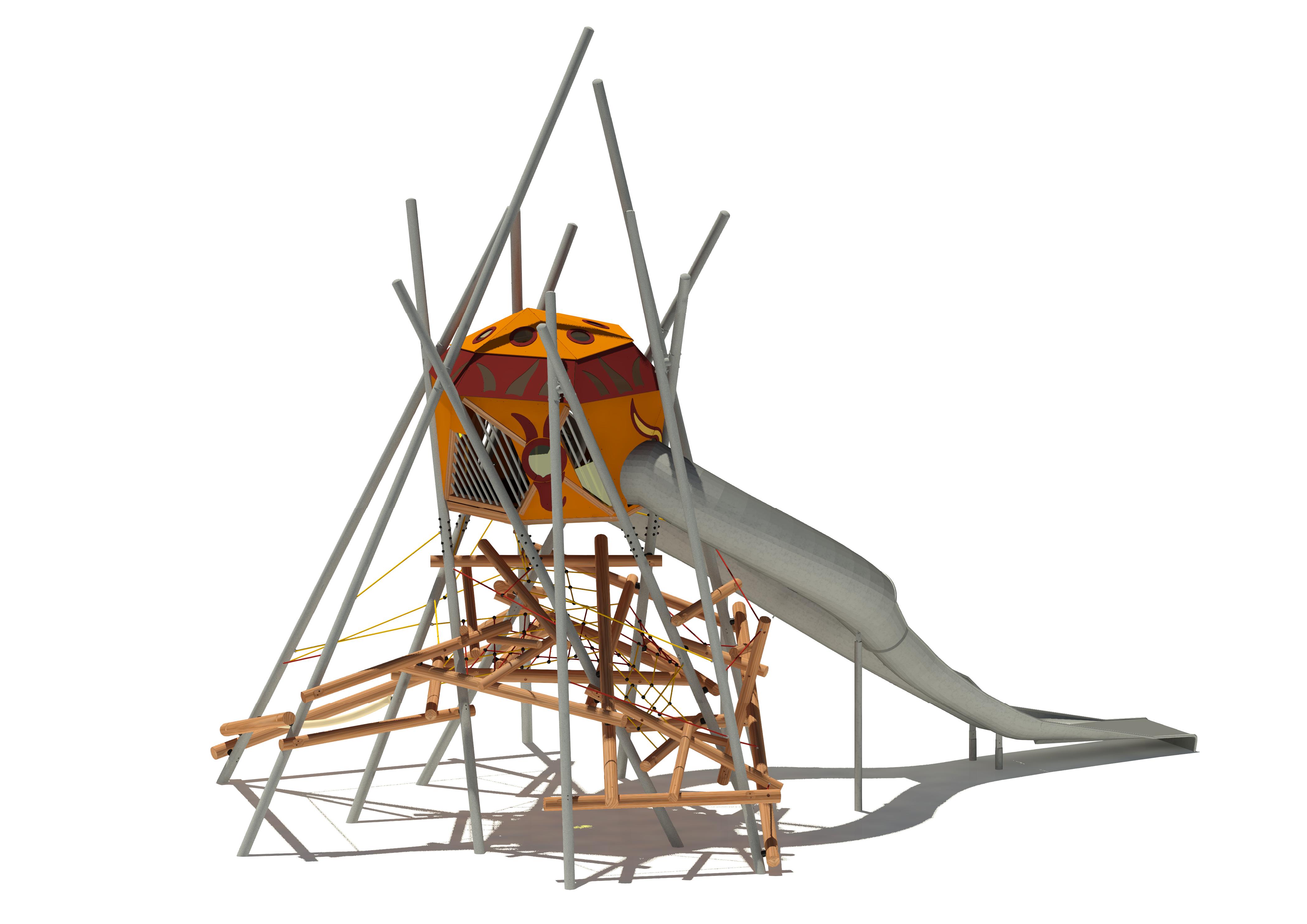

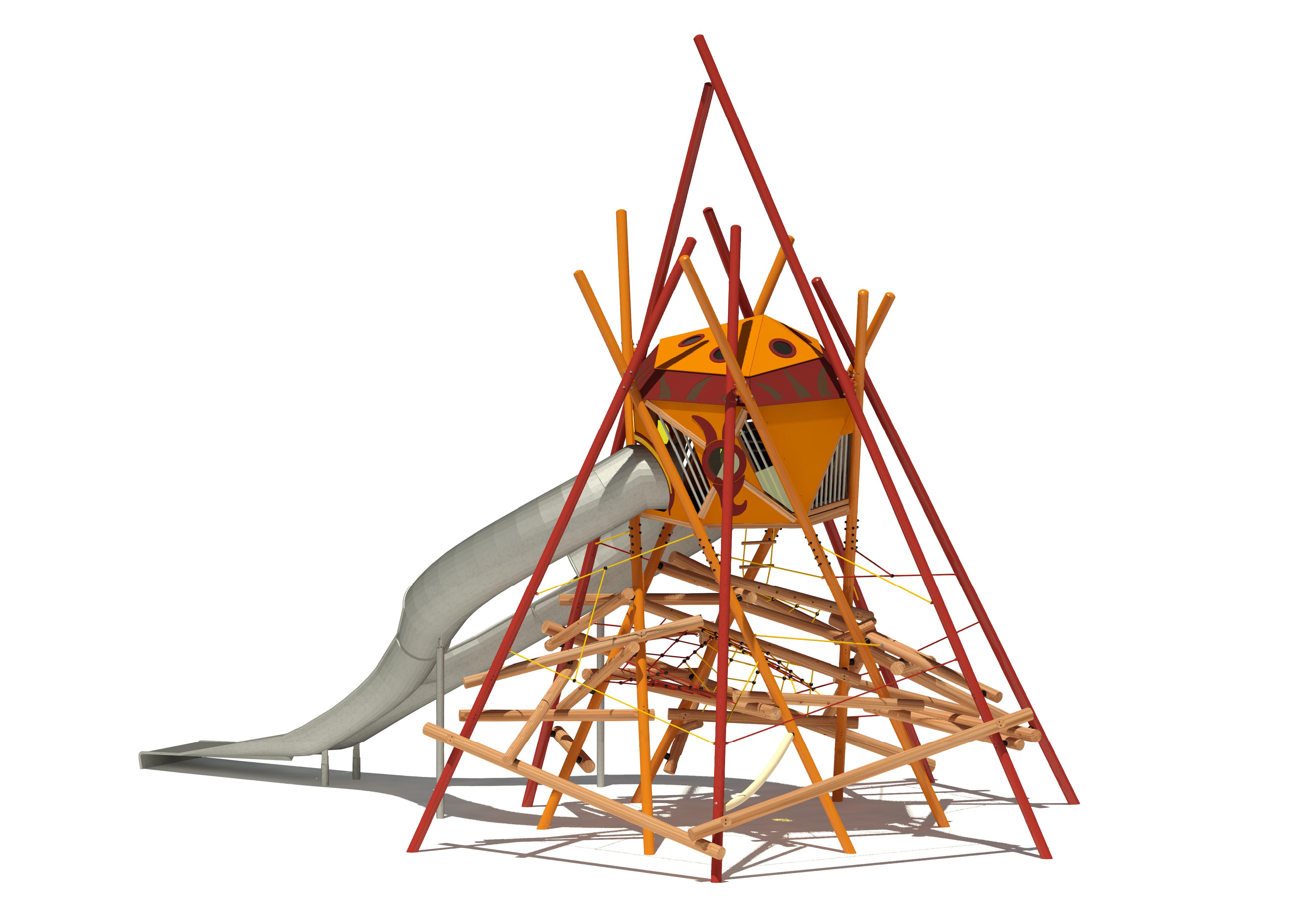

• • Das Erklimmen des Kletter-/Rutschenturmes „Fiasko Fuoco“ erfordert Konzentration, Überwindung und Ideenreichtum. Um in die Kanzel des Rutschenturms Fiasko Fuoco zu gelangen müssen die Kids über Balancierbalken und Netze nach oben klettern. Im Innern der Kanzel herrscht wegen der vielen Bullaugen, die mit farbigen Fenstern aus Makrolon geschlossen sind, eine außergewöhnliche Stimmung. Durch eine Öffnung im Podestboden gelangt man in die in farbiges Licht gehüllte Kuppel des insgesamt ca. 7 Meter hohen Turms. Die beiden Verläufe der Y-Röhrenrutsche münden in einen gemeinsamen Auslauf und laden zum Wettrutschen ein.

Hinweis

• Der Rutschenturm „Fiasko Fuoco 7100“ wurde mit einer Typenstatik berechnet. Die Berechnung wurde für die Windlastzone 2 im Binnenland nach DIN EN 1991-1-4 sowie der Schneelastzone 1a nach DIN EN 1991-1-3 durchgeführt. Auf Wunsch kann für den gewählten Einbauort kostenpflichtig eine individuelle Typenstatik berechnet werden.
• inklusive Teilmontage von Fa. Maier! (siehe detaillierte Ausführung auf Beiblatt Teilmontage)

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Rutschentürme & Rutschen

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 8 Jahren

Platzbedarf

Länge: 1695 cm Breite: 1200 cm

Gerätegröße

Länge: 1302 cm Breite: 838 cm Höhe: 951 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Kran: 1

Fundamentangaben

Fundamente (bauseits): 15 Maximale Aushubtiefe: 130 cm Betonbedarf: 9,49 m³ Vorab Fundamente erforderlich: 11 Besondere Informationen: s. Beiblatt Teilmontage

Größtes Bauteil

Länge: 1150 cm Breite: 110 cm Höhe: 140 cm

Schwerstes Bauteil

700 kg

Verpackungsgewicht schwerstes Bauteil

2000 kg

Freie Fallhöhe

300 cm

Aufprallfläche

130,00 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Pflaumenrot, Kürbisorange, Bananengelb

Farbschema Seilartikel

Gelb, Rot

Farbschema Makrolon

Gelb
