Standpfosten mit Pfostenschuhen

Rundholz Fichte kernfrei, kesseldruckimprägniert

• • Ø 12 cm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Schnittholz Fichte kernfrei, kesseldruckimprägniert

• • Geländerbohlen 5,0 x 10,0 cm
  • Podestbodenbelag 2,5 x 16,0 cm, Unterkonstruktion: Rahmen 5,0 x 10,0 cm, Unterzüge 5,5 x 5,5 cm

Anbaurutschbahn GFK

Rutschfläche und Seitenwangen, Glasfaserkunststoff 4 mm, Außenbreite ca. 60 cm, Anbauhöhe 150 cm

• • mit Flanschring, Flanschplatte am Turm, HPL 10 mm

Bestandteile

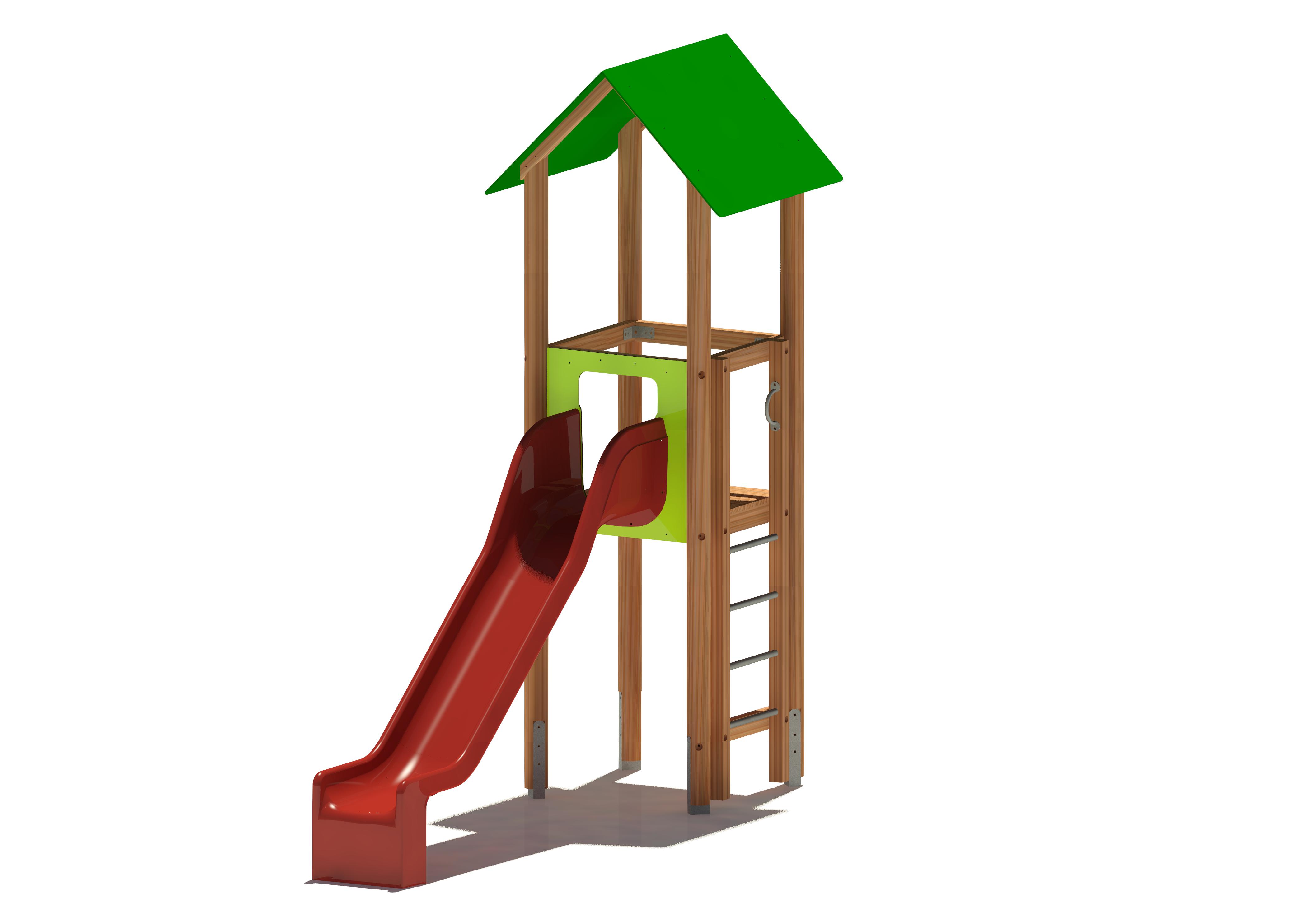

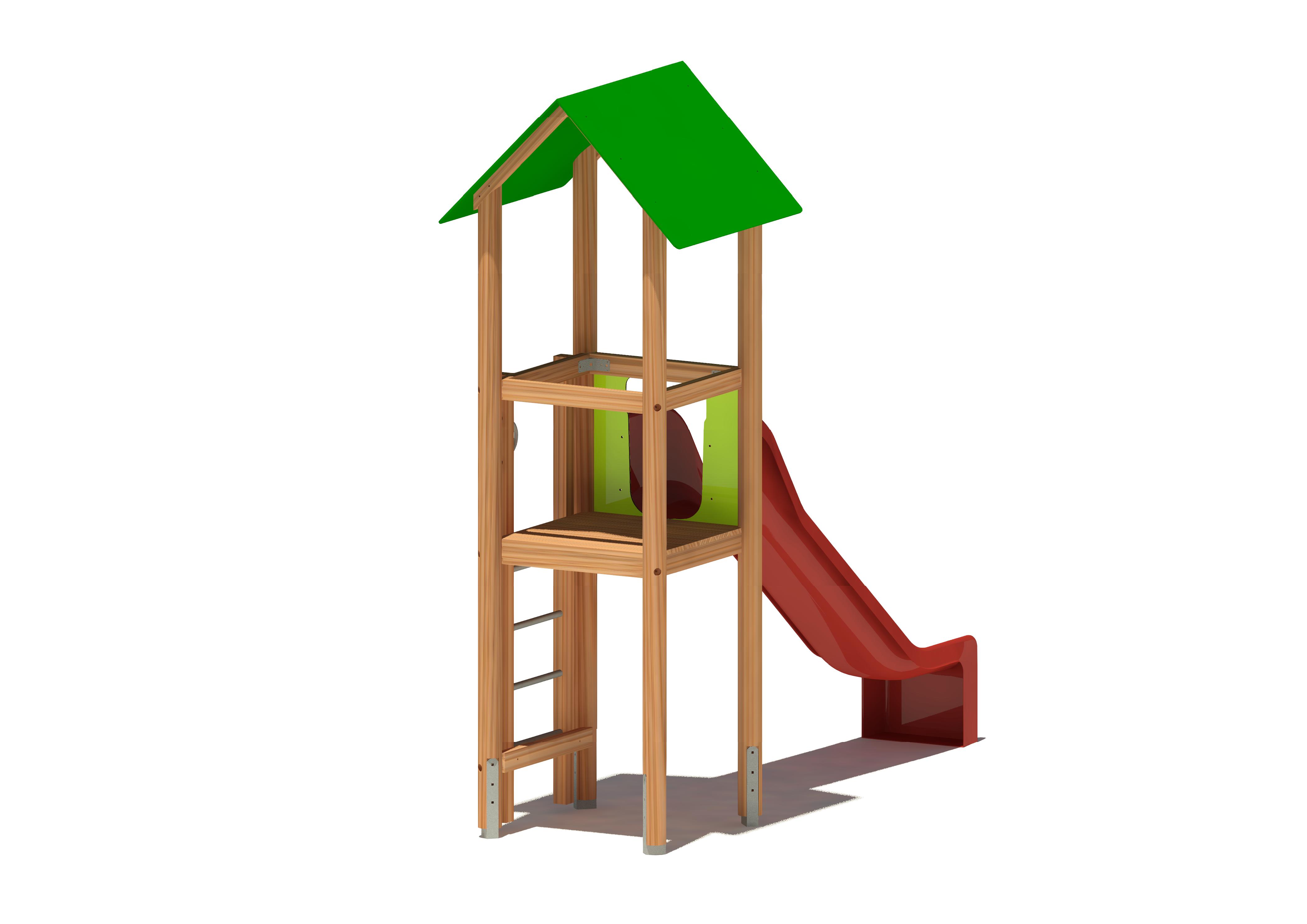

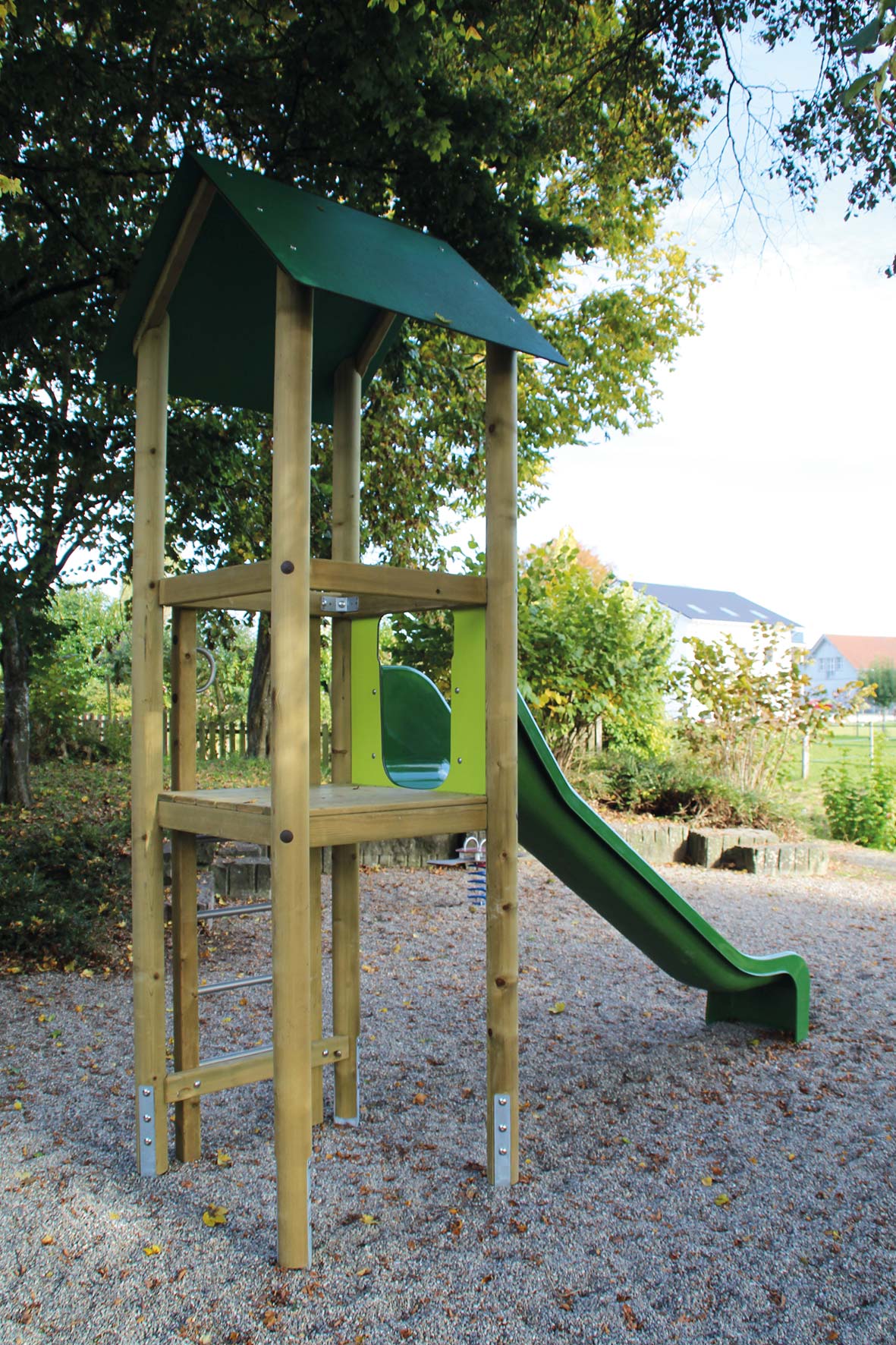

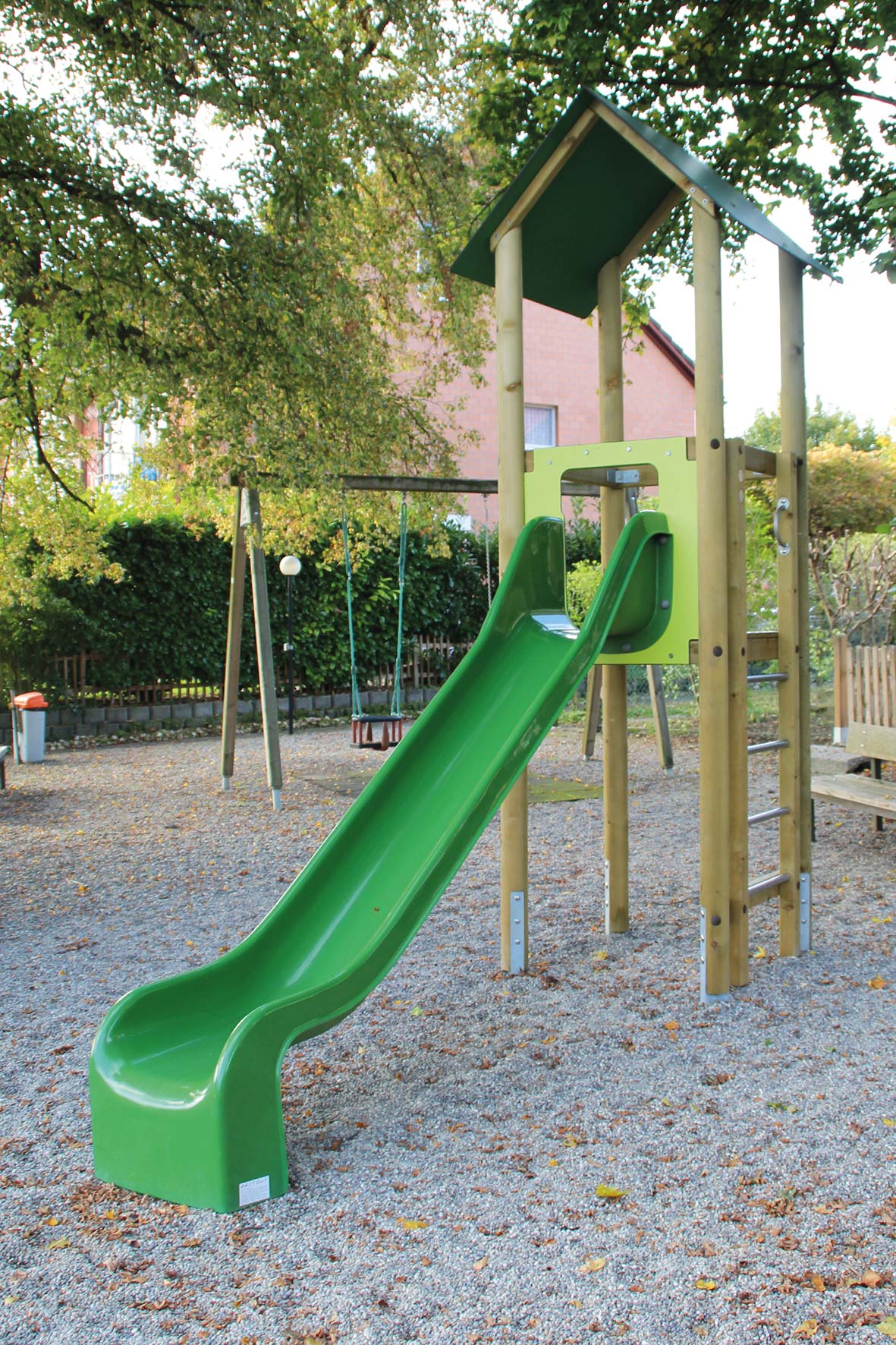

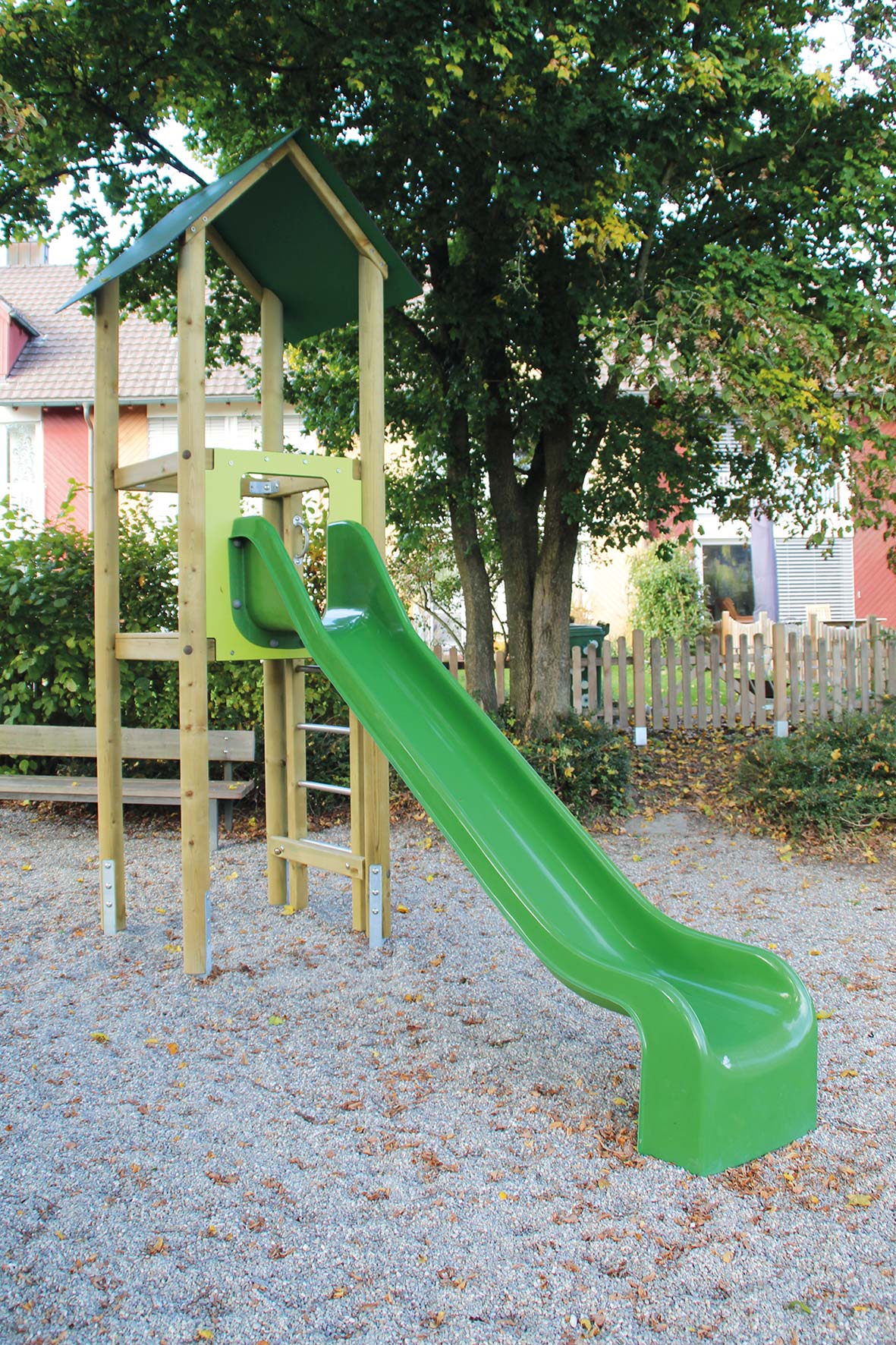

4-Eck-Spielturm

Podesthöhe 150 cm, Außenmaß 105 x 105 cm

• 4-Eck-Giebeldach, Dachflächen, HPL 10 mm
  • Unterkonstruktion: Sparren 5,5 x 5,5 cm
• Leiteraufstieg [150]
  • Holme 7,5 x 7,5 cm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
• Anbaurutschbahn, Flanschplatte, HPL 10 mm
  • Rutschfläche und Seitenwangen ein fertiges Bauteil
  • Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Rutschentürme & Rutschen

Bauserien

Bauserie 2

Einsatzbereich

Kindergarten, Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 3 Jahren

Platzbedarf

Länge: 733 cm Breite: 414 cm

Gerätegröße

Länge: 388 cm Breite: 138 cm Höhe: 378 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Geschwindigkeit, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 100 Min.

Fundamentangaben

Fundamente (bauseits): 5 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,53 m³

Größtes Bauteil

Länge: 455 cm Breite: 140 cm Höhe: 125 cm

Schwerstes Bauteil

230 kg

Freie Fallhöhe

150 cm

Aufprallfläche

24,60 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Froschgrün, Drachengrün

Farbschema GFK-Rutsche

Rot
