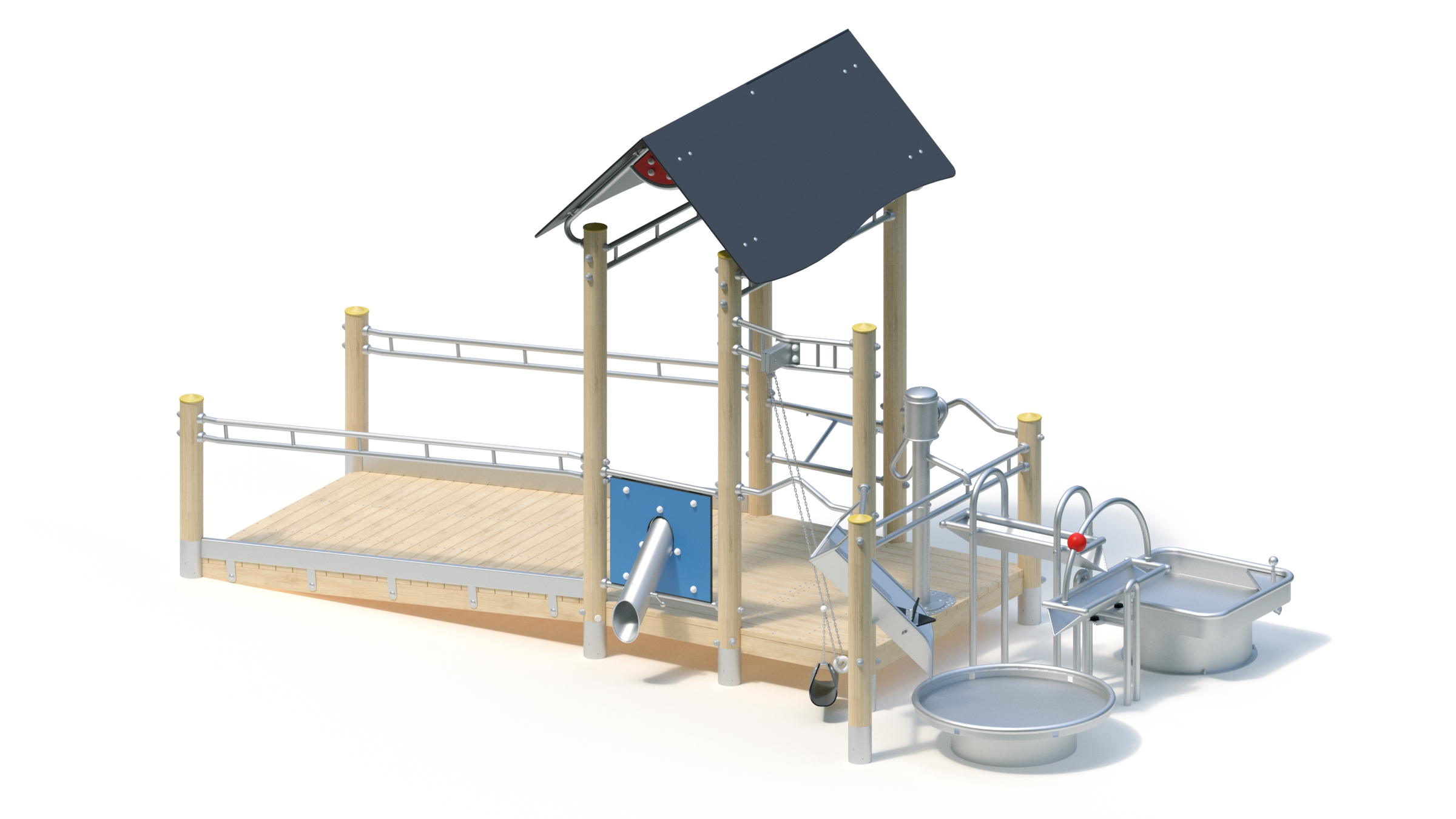

Technische Daten

Gesamthöhe

2,91 m

Grundfläche

2,86 x 5,53 m

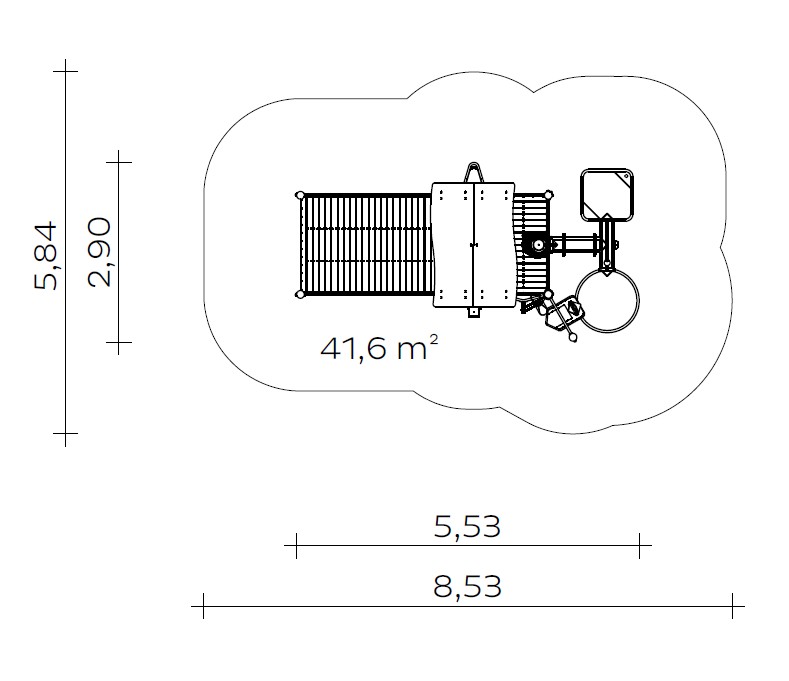

Mindestraum

5,84 x 8,53 m

Podesthöhe

0,30 m

Standpfosten

Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung. Pumpenpodest zusätzlich mit profiliertem Edelstahlblech.

Anbauteile

• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• Podestrampe mit Handläufen und Radabweisern aus Edelstahl
• Giebeldach, mit runder Traufe, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
• Sandaufzug mit Transportbehälter aus Gummi und 4 mm Edelstahlkette, als umlaufendes Element ausgeführt, damit der Transportbehälter nicht in benachbarte Spielbereiche oder Freiräume gezogen werden kann
• Stufenrinne mit Sandrad aus Gummi mit Gewebeeinlage
• Schüttrohrwand aus HPL-Schichtstoffplatte mit Sandschüttrohr einschließlich Absperrklappe
• Sandrutsche aus Edelstahlrohr mit HPL-Schichtstoffplatte

Wasserpumpe mit Pumpenschwengel

Höhe

1,17 m

Wasserpumpe zum direkten Anschluss an eine Wasserleitung, Saugrohranschluss 1 ¼ Zoll (Leitungsdurchmesser mind. ¾ Zoll)

Verschweißte Edelstahlkonstruktion, gekapseltes Pumpengehäuse, Pumpenmechanik mit Wälz- und Gleitlagerung, oberes Pumpengehäuse mit Schwengel muss z.B. während der Frostperiode entfernt werden. Verschlussdeckel („Überwinterungsplatte“) für das verbleibende Pumpenunterteil wird mitgeliefert.

Geeignet zur Befestigung auf einem festen Untergrund, z.B. auf einem bauseitigen Podest.

Bitte beachten Sie

Bei Anschluss der Wasserpumpe an eine Druckwasserleitung wird die Ventilkombination (Art.Nr. 0-33190-000 oder 0-33195-000) benötigt.

Beachten Sie dabei zusätzlich die in der Montageanleitung angegebenen Rahmendaten (Abstände, Durchmesser der Leitungen etc.); diese erhalten Sie auf Anfrage bei K&K oder direkt als PDF von unserer Web-Site unter www.kaiser-kuehne.com.

Bei beabsichtigter, zeitweiliger Unterbrechung der Wasserversorgung (Zeitschaltuhr o.ä.) baut sich bei weiterer Pumpenbetätigung ein Unterdruck im Leitungssystem auf, der zum Rückschlagen des Pumpschwengels führt.

Es ist daher zwingend erforderlich, die Betätigung des Pumpenschwengels zu verhindern (beispielsweise durch Einsatz des Pumpenschlosses Artikelnummer 1040639).

Wasserrinne (0,80)

Verschweißte Edelstahlkonstruktion. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Abgeschrägter Auslauf. Stufenlose Neigung zum Einbau für das erforderliche Gefälle für den Zu- und Ablauf des Wassers durch zusätzliche Aufständerung.

Verteilerrinne

Verschweißte Edelstahlkonstruktion mit einstellbarer, stoßgedämpfter Kippmechanik zur Zweiwege-Wasserverteilung, Blechdicke: min. 2 mm / Rohr Ø 38 mm, mit Aufständerung und Wasserrinne mit Kantenschutzrohr Ø 38 x 2 mm.

Wassertisch (0,25)

Gesamthöhe

0,40 m

Verschweißte Edelstahlkonstruktion mit 1 Wasserablaufrohr. Gummikegelverschluss mit Arretierung zur restlosen Wasserentnahme. 2 Ablagen. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Verankerung am Flanschring.

Passendes Ringfundament (15165) zur Verankerung am Flanschring und Formsteine (15170) zum Aufmauern und Ausgleichen von Höhenunterschieden bzw. zur sicheren Gründung in losen Fallschutz (Sand, Feinkies etc.) können gegen Mehrpreis mitgeliefert werden.

Matschplatte (0,25)

Grundfläche

Ø 1,04 m

Gesamthöhe

0,33 m

Gewicht

40 kg insgesamt

Verschweißte Edelstahlkonstruktion mit 6 Wasserablauföffnungen. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Verankerung am Flanschring.

Passendes Ringfundament (15165) zur Verankerung am Flanschring und Formsteine (15170) zum Aufmauern und Ausgleichen von Höhenunterschieden bzw. zur sicheren Gründung in losen Fallschutz (Sand, Feinkies etc.) können gegen Mehrpreis mitgeliefert werden.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

9 Stck. 0,40 x 0,40 x 0,40 m

2 Stck. 0,50 x 0,50 x 0,50 m

1 Stck. 0,50 x 0,70 x 0,50 m

Freie Fallhöhe

0,92 m

Geeignet für

Kinder ab 4 Jahren, öffentliche Spielplätze etc., manuelle Aktivitäten

Jedes unserer Geräte wird nach höchsten Qualitätsstandards sowie der jeweils aktuell gültigen EN 1176 gefertigt.Dieses Modell dient als inspirierender Vorschlag und kann auf Wunsch mit Pfosten aus laminiertem Robinienholz oder Edelstahl ausgeführt werden. Die Farbgestaltung ist flexibel und individuell an Ihre Wünsche anpassbar.

Weitere Angaben

Maße (L×B×H)

2,86 × 5,53 × 2,91 cm

Altersgruppe

4+

Aktivitäten

Manuelle Aktivität

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Inklusionsattribute

Begegnungsmöglichkeit, Dramaspiel, Einzelspiele, Erforschendes Spiel, Feinmotorik, Fühlen, Gruppenspiele, Höhenerfahrung, Koordination, Tasten

Varianten

Pirate
