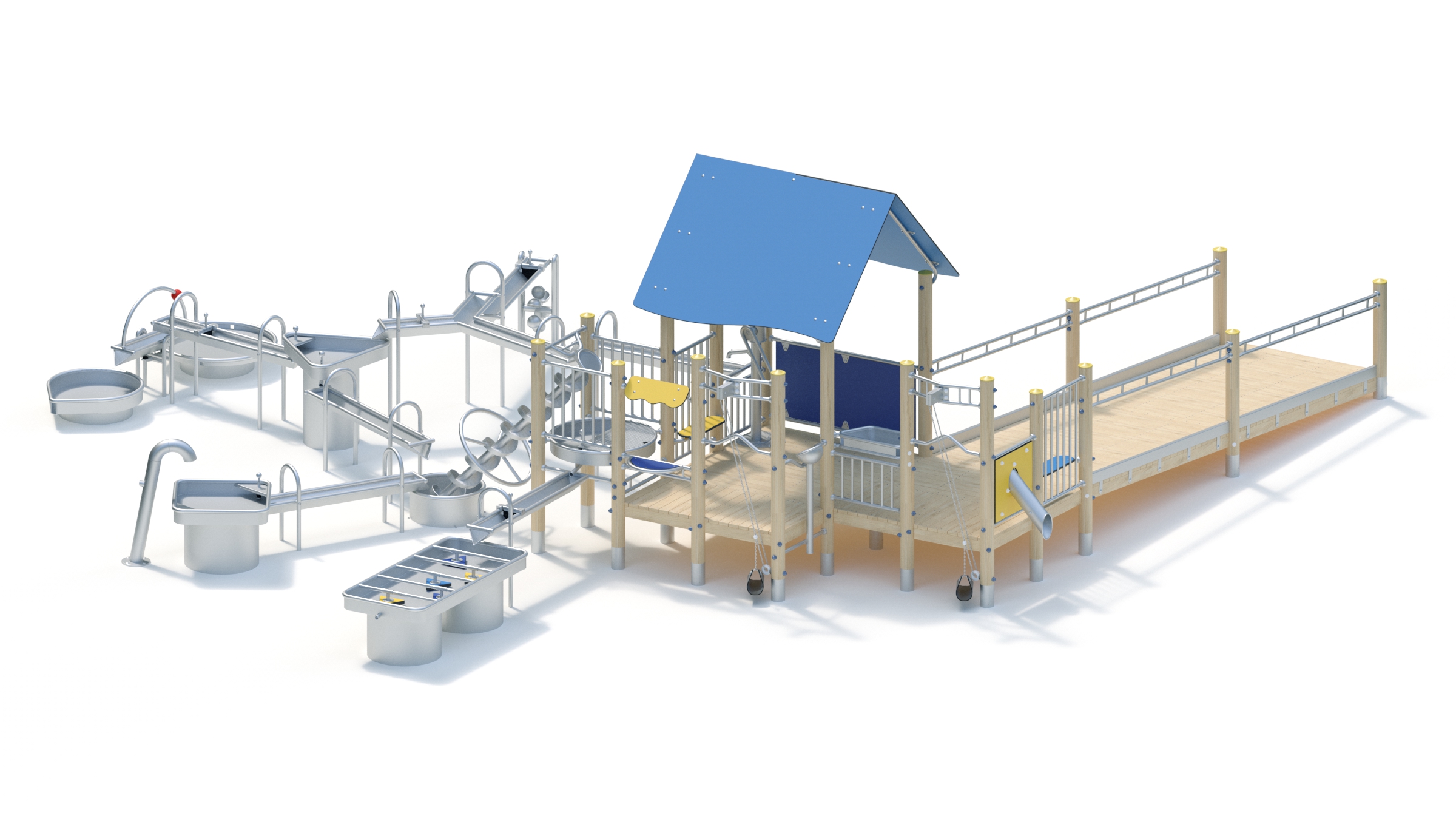

Technische Daten

Gesamthöhe

3,23 m

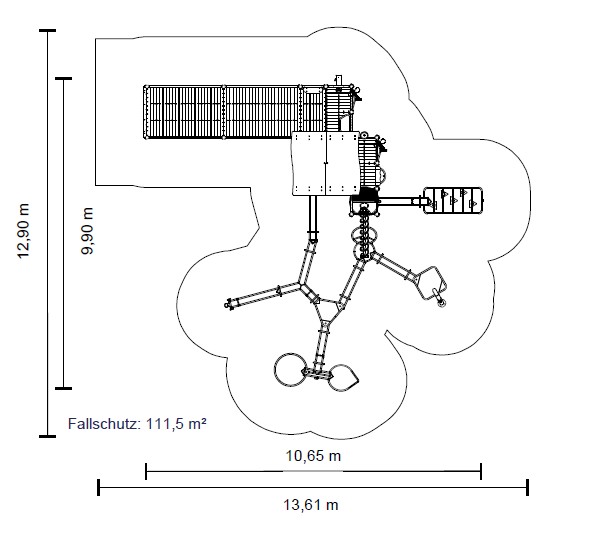

Grundfläche

9,90 x 10,65 m

Mindestraum

12,90 x 13,61 m

Podesthöhe

0,60 m

Rampenhöhe am Start

0,20 m

Standpfosten

Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.

Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Bündig mit dem Podest abschließender Standpfosten wird nicht mit einer Pfostenkappe versehen.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung. Pumpenpodest mit profiliertem Edelstahlblech.

Anbauteile

• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Gitterbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 25 x 2 mm, einteilige Schweißkonstruktion
• Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
• Schüttrohrwand aus HPL-Schichtstoffplatte mit Sandschüttrohr einschließlich Absperrklappe, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
• Sandschüttrohr mit Halbkugel aus Edelstahl
• Matschtisch aus Edelstahl
• Sandaufzug mit Transportbehälter aus Gummi und 4 mm Edelstahlkette, als umlaufendes Element ausgeführt, damit der Transportbehälter nicht in benachbarte Spielbereiche oder Freiräume gezogen werden kann
• Podestrampe mit Handläufen und Radabweisern aus Edelstahl
• Markise aus höchst witterungsbeständiger HPL-Schichtstoffplatte 13 mm
• Tisch aus höchst witterungsbeständiger HPL-Schichtstoffplatte 20 mm
• Sitzplatte aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm
• Giebeldach, mit runder Traufe, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm

Wasserpumpe Artikel Nr. 0-33130-001

Wasserpumpe zum direkten Anschluss an eine Wasserleitung, Saugrohranschluss 1 ¼ Zoll (Leitungsdurchmesser mind. ¾ Zoll)

Verschweißte Edelstahlkonstruktion, gekapseltes Pumpengehäuse, Pumpenmechanik mit Wälz- und Gleitlagerung, oberes Pumpengehäuse mit Schwengel muss z.B. während der Frostperiode entfernt werden. Verschlussdeckel („Überwinterungsplatte“) für das verbleibende Pumpenunterteil wird mitgeliefert.

Bitte beachten Sie

Bei Anschluss der Wasserpumpe an eine Druckwasserleitung wird die K&K Ventilkombination (Art.Nr. 0-33190-000 oder 0-33195-000) benötigt.

Beachten Sie dabei zusätzlich die in der Montageanleitung angegebenen Rahmendaten (Abstände, Durchmesser der Leitungen etc.); diese erhalten Sie auf Anfrage bei K&K oder direkt als PDF von unserer Web-Site unter www.kaiser-kuehne.com.

Bei beabsichtigter, zeitweiliger Unterbrechung der Wasserversorgung (Zeitschaltuhr o.ä.) baut sich bei weiterer Pumpenbetätigung ein Unterdruck im Leitungssystem auf, der zum Rückschlagen des Pumpschwengels führt.

Es ist daher zwingend erforderlich, die Betätigung des Pumpenschwengels zu verhindern (beispielsweise durch Einsatz des Pumpenschlosses Artikelnummer 1040639).

Wasserzapfstelle Artikel Nr. 0-33119-003

Höhe

1,10 m

Gewicht

20 kg schwerstes Einzelteil

Edelstahlkonstruktion mit Selbstschlussventil zum direkten Anschluss (3/4 Zoll) an eine Druckwasserleitung (gleich oder größer als 1/2 Zoll bzw. gleich oder größer als DN 15).

Steuerungseinheit bestehend aus Steuerungsmodul, wasserdicht eingeschweißter 6V-Batterie, sowie Piezo-Taster. Werksseitige Einstellung einer Hygienespülung (12 Stunden nach letzter Betätigung).

Inklusive Überwinterungsplatte.

Hinweis: Je nach Sauberkeit des Wassers (Schwebstoffe, Schmutzpartikel, etc.) empfehlen wir, einen Feinfilter zu montieren (z.B. K&K Art.-Nr. 3990039), um ein Verschmutzen des Selbstschlussventils zu verhindern und damit Funktionsstörungen vorzubeugen. Der Einbau und Anschluss sollten durch eine Installations-Fachfirma erfolgen.

Flanschrohr Artikel Nr. 1040065

Flanschrohr zum Anschrauben an K&K Wasserzapfstelle.

Zum Einbetonieren unterhalb der Spielebene.

Wasserrinne 1,60 m, 5 Stück

Verschweißte Edelstahlkonstruktion. Blechdicke: min. 2 mm. Abgeschrägter Auslauf.

Stufenlose Neigung zum Einbau für das erforderliche Gefälle für den Zu- und Ablauf des Wassers durch zusätzliche Aufständerung

Wasserrinne 1,60 m mit Wassermühle

Verschweißte Edelstahlkonstruktion mit Aufständerungen und Wasserrinne für oberschlächtige Wasserzuführung. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Wassermühle aus 6 Halbkugeln mit Kantenschutz. Radlagerung mit wartungsfreien Wälzlagern.

Y-Rinne

Y- förmige Wasserrinne mit einem Einlauf-Bereich und zwei Ausläufen, Blechstärke: min. 2 mm / Rohr Ø 38 mm. Stufenlose Neigung zum Einbau für das erforderliche Gefälle für den Zu- und Ablauf des Wassers durch zusätzliche Aufständerungen.

Stauklappe, 4 Stück

Stauklappe für K&K Wasserrinnen, frei positionierbar, Handgriff aus Edelstahl, Blatt aus Gummi mit Gewebeeinlage.

Wasserverteiltisch (0,50) Artikel Nr. 0-33480-000

Gesamthöhe

0,65 m

Verschweißte Edelstahlkonstruktion mit 2 Wasserablaufrohren. Gummikegelverschluss mit Arretierung zur restlosen Wasserentnahme. Blechdicke min. 2 mm/ Rohr Ø 38 mm.

Passendes Ringfundament (15166) zur Verankerung am Flanschring und Formsteine (15167) zum Aufmauern und Ausgleichen von Höhenunterschieden bzw. zur sicheren Gründung in losen Fallschutz (Sand, Feinkies etc.) können gegen Mehrpreis mitgeliefert werden.

Verteilerrinne Artikel Nr. 0-33493-000

Höhe

ca. 1,15 m

Gewicht

35 kg insgesamt

Verschweißte Edelstahlkonstruktion mit einstellbarer, stoßgedämpfter Kippmechanik zur Zweiwege-Wasserverteilung, Blechdicke: min. 2 mm / Rohr Ø 38 mm, mit Aufständerung und Wasserrinne mit Kantenschutzrohr Ø 38 x 2 mm

Matschplatte (0,25) Artikel Nr. 0-33450-000

Verschweißt
