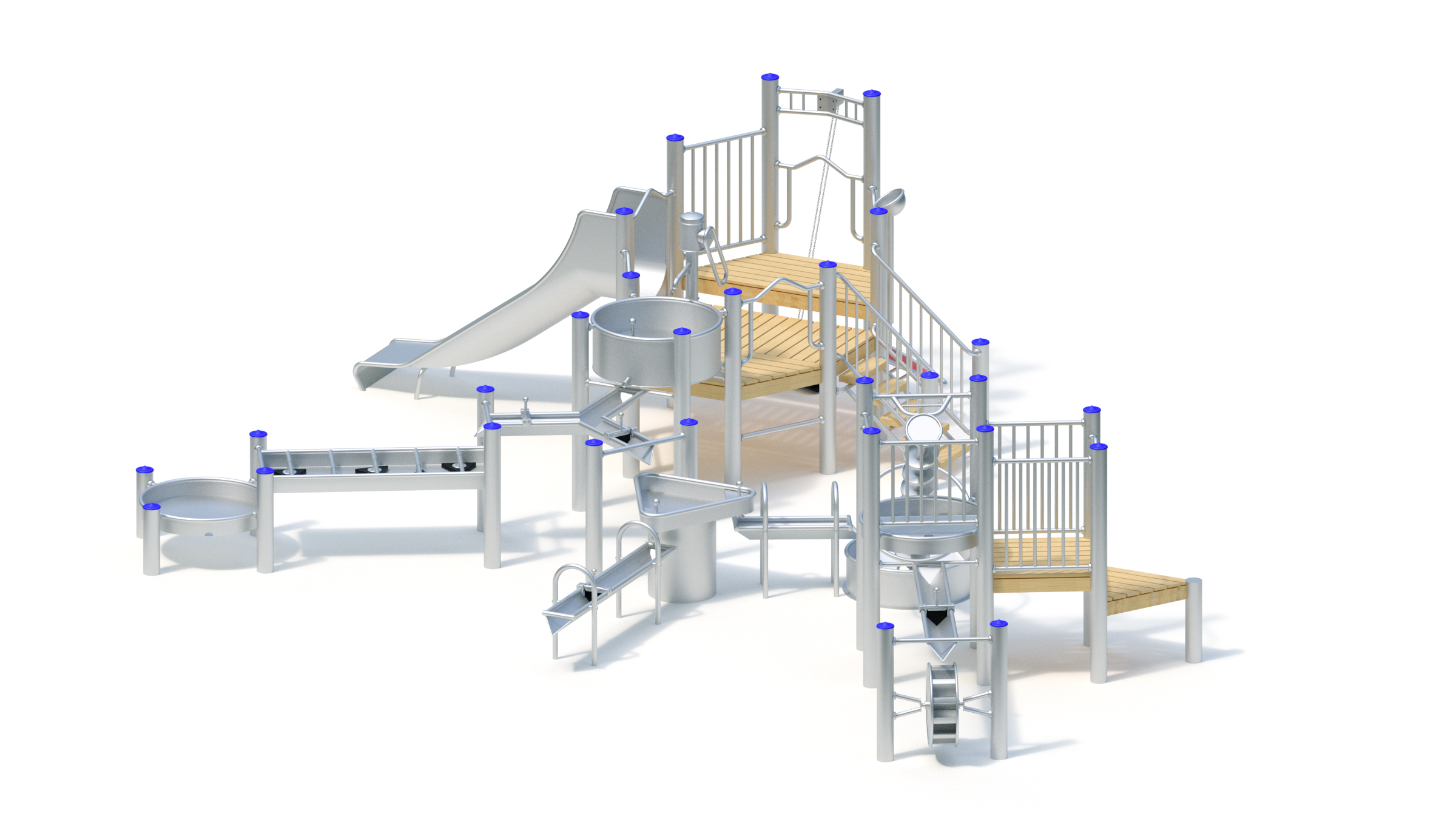

Technische Daten

Gesamthöhe

2,30 m

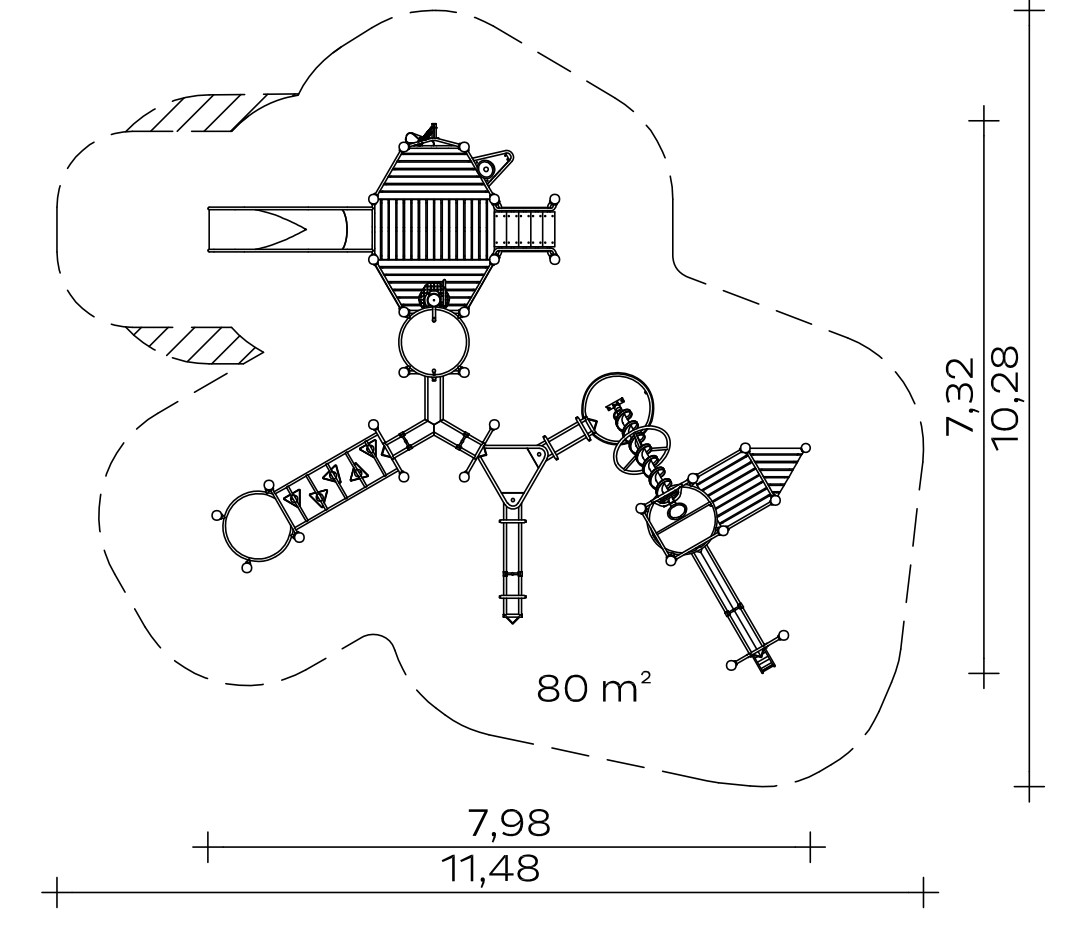

Grundfläche

7,32 x 7,98 m

Mindestraum

10,28 x 11,48 m

Podesthöhe

0,60/0,80 m

Gewicht

75 kg schwerstes Einzelteil · 1316 kg insgesamt

Standpfosten

Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Bündig mit einem Podest abschließende Standpfosten sind mit angeschweißten Ronden aus Edelstahl abgedeckt.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung. Pumpenpodest zusätzlich mit profiliertem Edelstahlblech.

Anbauteile

• Anbau-Treppe mit Trittstufen aus Robinie 170 x 45 mm, aufgeschraubt auf Edelstahlrahmen Ø 33,7 x 2 mm, Steigungshöhe der Stufen 133 mm
• Treppenbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 20 x 2 mm, einteilige Schweißkonstruktion
• Sandaufzug mit Transportbehälter aus Gummi und 4 mm Edelstahlkette, als umlaufendes Element ausgeführt, damit der Transportbehälter nicht in benachbarte Spielbereiche oder Freiräume gezogen werden kann
• Sandschüttrohr ohne Verschluss an Halbkugel mit aufgeschweißtem Edelstahlring
• Sandrutsche aus Edelstahlrohr mit HPL-Schichtstoffplatte
• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• Klettersprosse aus Edelstahlrohr, Ø 38 x 2,5 mm, verdrehungssicher
• Zugangsgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus waagerechtem Geländerrohr und beidseitig senkrecht angeordneten Brüstungsrohren
• Gitterbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 25 x 2 mm, einteilige Schweißkonstruktion
• Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Wasserpumpe mit Pumpenschwengel

Wasserpumpe zum direkten Anschluss an eine Wasserleitung, Saugrohranschluss 1 ¼ Zoll (Leitungsdurchmesser mind. ¾ Zoll)

Verschweißte Edelstahlkonstruktion, gekapseltes Pumpengehäuse, Pumpenmechanik mit Wälz- und Gleitlagerung, oberes Pumpengehäuse mit Schwengel muss während der Frostperiode entfernt werden. Verschlussdeckel („Überwinterungsplatte“) für das verbleibende Pumpenunterteil wird mitgeliefert.

Geeignet zur Befestigung auf festem Untergrund wie z.B. ein bauseitiges Podest

Bitte beachten Sie

Bei Anschluss der Wasserpumpe an eine Druckwasserleitung wird die K&K Ventilkombination (Art.Nr. 0-33190-000 oder 0-33195-000) benötigt.

Beachten Sie dabei zusätzlich die in der Montageanleitung angegebenen Rahmendaten (Abstände, Durchmesser der Leitungen etc.); diese erhalten Sie auf Anfrage bei K&K oder direkt als PDF unter www.kaiser-kuehne.com.

Bei beabsichtigter, zeitweiliger Unterbrechung der Wasserversorgung (Zeitschaltuhr o.ä.) baut sich bei weiterer Pumpenbetätigung ein Unterdruck im Leitungssystem auf, der zum Rückschlagen des Pumpschwengels führt. Es ist daher zwingend erforderlich, die Betätigung des Pumpenschwengels zu verhindern (beispielsweise durch Einsatz des Pumpenschlosses Artikelnummer 1040639).

Wasserreservoir

Grundfläche

Ø 0,86 m

Verschweißte Edelstahlkonstruktion mit einem Wasserablaufrohr. Gummikegelverschluss mit Arretierung zur restlosen Wasserentnahme. Blechdicke: min. 2 mm/Rohr Ø 38 mm, zur Anbindung an Standpfosten

Y-Rinne

Y- förmige Wasserrinne mit einem Einlauf und zwei Ausläufen, Blechstärke: min. 2 mm / Rohr Ø 38 mm inklusive 2 Stück Stauklappe, frei positionierbar, Handgriff aus Edelstahl, Blatt aus Gummi mit Gewebeeinlage

Wirbeltisch

Verschweißte Edelstahlkonstruktion mit fünf verstellbaren HPL-Prismen als Strömungshindernisse. Blechdicke: min. 2 mm, Rohr- Ø 33,7 / Ø 30 mm

Wasserverteiltisch (0,75)

Gesamthöhe

0,90 m

Verschweißte Edelstahlkonstruktion mit zwei Wasserablaufrohren. Gummikegelverschluss mit Arretierung zur restlosen Wasserentnahme. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Verankerung am Flanschring. Passendes Ringfundament und Formsteine zum Aufmauern und Ausgleichen von Höhenunterschieden bzw. zur sicheren Gründung in losen Fallschutz (Sand, Feinkies etc.) gegen Mehrpreis erhältlich.

Terrassenschale mit Ablaufrohr

Grundfläche

Ø 0,90 m

Gesamthöhe

0,14 m

Verschweißte Edelstahlkonstruktion mit Wasserablauföffnung. Blechdicke: min. 2 mm / Rohr Ø 38 mm. Anbindung an Pfosten.

Wasserrinne 0,80 m

Verschweißte Edelstahlkonstruktion. Blechdicke: min. 2 mm / Rohr Ø 38 mm, abgeschrägter Auslauf.

Durch zusätzliche Aufständerung(en) beim Einbau wird das erforderliche Gefälle für Zu- und Ablauf des Wassers stufenlos ermöglicht.

Wasserrinne 1,60 m

Verschweißte Edelstahlkonstruktion. Blechdicke: min. 2 mm / Rohr Ø 38 mm, abgeschrägter Auslauf.

Durch zusätzliche Aufständerung(en) beim Einbau wird das erforderliche Gefälle für Zu- und Ablauf des Wassers stufenlos ermöglicht. inklusive Stauklappe, frei positionierbar, Handgriff aus Edelstahl, Blatt aus Gummi mit Gewebeeinlage

Förderbecken solitär

Verschweißte Edelstahlkonstruktion mit Aufnahmevorrichtung für das Fußlager der Wasserspirale. Blechdicke: min. 2 mm / Rohr Ø 38 mm.

Wasserablauföffnung durch Zylinderschraube verschlossen. Verankerung am Flanschring. Passendes Ringfundament und Formsteine zum Aufmauern und Ausgleichen von Höhenunterschieden bzw. zur sicheren Gründung in losen Fallschutz (Sand, Feinkies etc.) gegen Mehrpreis erhältlich.

Wasserspirale mit Handrad und Kurbelantrieb oben

Länge

2,00 m

Durchmesser

0,25 m

Handraddurchmesser

0,80 m

Verschweißte Edelstahlkonstruktion mit Wälzlagern, Fußlager zum Aufschrauben

Auffangbecken modular

Verschweißte Edelstahlkonstruktion zur Wasseraufnahme mit Ablaufrohr. Blechdicke: min. 2 mm / Rohr Ø 38 mm, Wasserrinne 1,60 m,
