Technische Daten

Gesamthöhe

ca. 2,00 m

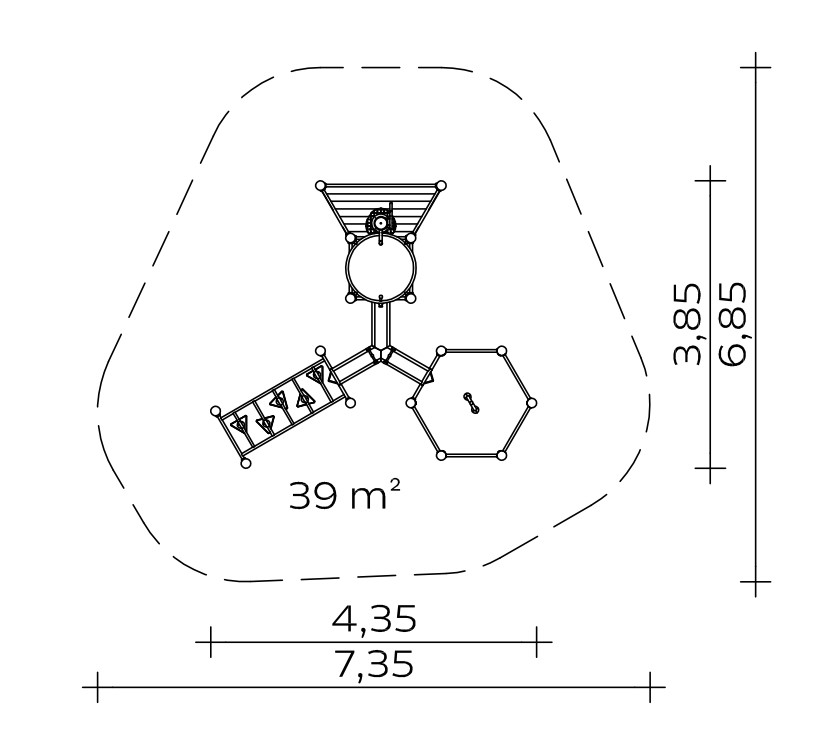

Grundfläche

ca. 3,85 x 4,35 m

Mindestraum

ca. 6,85 x 7,35 m (39 m²)

Podesthöhe

0,80 m

Standpfosten

Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.

Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Podestböden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung. Pumpenpodest zusätzlich mit profiliertem Edelstahlblech.

Anbauteile

• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• Klettersprossen aus Edelstahlrohr, Ø 38 x 2,5 mm

Wasserpumpe Artikel Nr. 0-33130-001

Saugrohranschluss 1 ¼ Zoll (Leitungsdurchmesser mind. ¾ Zoll), verschweißte Edelstahlkonstruktion, gekapseltes Pumpengehäuse, Pumpenmechanik mit Wälz- und Gleitlagerung, Oberes Pumpengehäuse mit Schwengel muss z.B. während der Frostperiode entfernt werden, Verschlussdeckel

Bitte beachten Sie

Bei Anschluss der Wasserpumpe an eine Druckwasserleitung wird die K&K Ventilkombination (Art.Nr. 0-33190-000) benötigt.

Bei beabsichtigter, zeitweiliger Unterbrechung der Wasserversorgung (Zeitschaltuhr o.ä.) baut sich bei weiterer Pumpenbetätigung ein Unterdruck im Leitungssystem auf, der zum Rückschlagen des Pumpschwengels führt.

Es ist daher zwingend erforderlich, die Betätigung des Pumpenschwengels zu verhindern (beispielsweise durch Einsatz des Pumpenschlosses Artikelnummer 1040639).

Beachten Sie dabei zusätzlich die in der Montageanleitung angegebenen Rahmendaten (Abstände, Durchmesser der Leitungen etc.); diese erhalten Sie auf Anfrage bei K&K oder direkt als PDF von unserer Web-Site unter www.kaiser-kuehne.com.

Wasserreservoir

Grundfläche

Ø 0,68 m

Verschweißte Edelstahlkonstruktion mit einem Wasserablaufrohr. Gummikegelverschluss mit Arretierung zur restlosen Wasserentnahme. Blechdicke: min. 2 mm/Rohr Ø 33,7 mm.

Y-Rinne

Y- förmige Wasserrinne mit einem Einlauf-Bereich und zwei Ausläufen, Blechstärke: min. 2 mm / Rohr Ø 38 mm.

Inklusive 2 Stück Stauklappe, frei positionierbar, Handgriff aus Edelstahl, Blatt aus Gummi mit Gewebeeinlage.

Wirbeltisch 0,80 m x 1,60 m

Verschweißte Edelstahlkonstruktion mit 5 Stck. verstellbaren HPL-Prismen als Strömungshindernisse. Blechdicke min. 2 mm, Rohr- Ø 33,7 mm bzw. Ø 30 mm.

Maxitisch 6 x 0,80 m mit Wasserventil

Grundfläche

1,40 x 1,70 m

Höhe

0,80 m

Sechseckige Edelstahlkonstruktion mit arretierbarem Gummikegelverschluss zum Stauen, Regulieren oder Umleiten von Wasser. Blechdicke: min. 2 mm.

Metallbauteile: Edelstahl.

Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

16 Stck. 0,40 x 0,40 x 0,40 m

Betonmenge

1 m³

Montagerichtzeit

2 Monteure je 3 Std.

(ohne Fundamenterstellung, ohne Wasseranschluss)

Freie Fallhöhe

1,15 m

Geeignet für

Kinder ab 4 Jahren, öffentliche Spielplätze etc., manuelle Aktivitäten

Weitere Angaben

Maße (L×B×H)

4,35 × 3,85 × 2 cm

Gewicht

580 kg

Altersgruppe

2+

Aktivitäten

Manuelle Aktivität

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Inklusionsattribute

Begegnungsmöglichkeit, Dramaspiel, Einzelspiele, Erforschendes Spiel, Feinmotorik, Fühlen, Gruppenspiele, Höhenerfahrung, Koordination, Tasten

Varianten

Classic
