- Gründung G1
- zum Einbetonieren
Bestandteile
Wasserrad, Ø 75 cm
- drehbar gelagerte Spirale, Edelstahl, Blende, HPL 10 mm
- Spirale/ Ausfluss: Edelstahlrundrohr Ø 42,4 mm
- wartungsfreie Lagerung mittels Gleitlagerbuchsen
- Standbügel, Edelstahl
- Edelstahlrundrohr Ø 60,3 mm
- Schöpfbecken, Edelstahl, 1-seitig geöffnet, mit verschließbarem Ablauf
- Beckenblech: Edelstahl 2 mm
- Abschlussrohr: Edelstahlrundrohr Ø 27 mm
- konischer Stopfen, Gummi, befestigt an feingliedriger Kette
- 1 Wasserschieber, PE 18 mm (EM-E10-1981-PE)
- Wasserschieber: befestigt an feingliedriger Kette, Edelstahl Ø 4 mm
- Standpfosten, Edelstahl
- Edelstahlrundrohr Ø 48,3 mm
Hinweis
- Bei Bestellung bitte angeben, auf welcher Seite sich der Wasserschieber befinden soll.
Technische Daten
- Gerätetyp
- Einzelgerät
- Spielschwerpunkt
- Wasser
- Bauserien
- Bauserie 10
- Einsatzbereich
- Kindergarten, Öffentlicher Spielplatz
- Empfohlene Altersklasse
- Besonders geeignet für Kinder ab 3 Jahren
- Platzbedarf
- Länge: 423 cm Breite: 371 cm
- Gerätegröße
- Länge: 103 cm Breite: 55 cm Höhe: 66 cm
- Prüfgrundlage
- TÜV-Product-Service geprüft nach EN 1176
- Eignung & Funktion
- Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten, Sinn Tasten & Fühlen
- Montageaufwand
- Anzahl Monteure: 2 Zeitaufwand je Monteur: 15 Min.
- Fundamentangaben
- Fundamente (bauseits): 1 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,19 m³
- Größtes Bauteil
- Länge: 170 cm Breite: 103 cm Höhe: 55 cm
- Schwerstes Bauteil
- 40 kg
- Freie Fallhöhe
- 60 cm
- Aufprallfläche
- 13,00 m²
- Bodenart
- Spielplatz: Anforderungen für Deutschland & Europa
- Farbschema HPL-Platten
- Drachengrün
- Farbschema PE-Platten
- Rot
Wasserspielanlagen folgen der Grundnorm (Fangstellen, Quetschstellen an Pumpen) — dazu kommen Hygiene-Anforderungen: stehendes Wasser vermeiden, Anlagen entleerbar bauen, bei Trinkwasseranschluss die Vorgaben des Versorgers einhalten. Rutschfeste Beläge rund um die Wasserstellen gehören zur Planung.

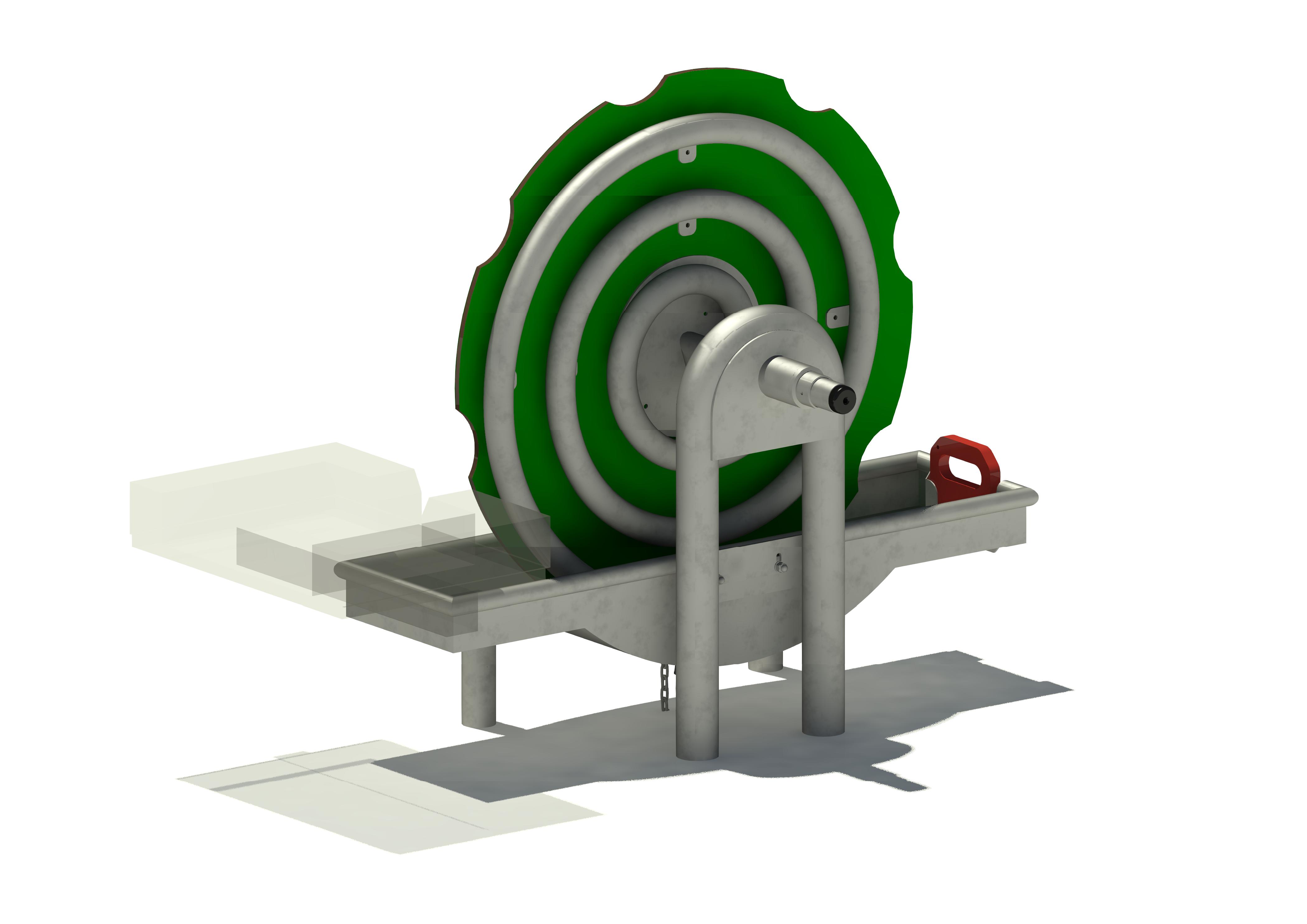

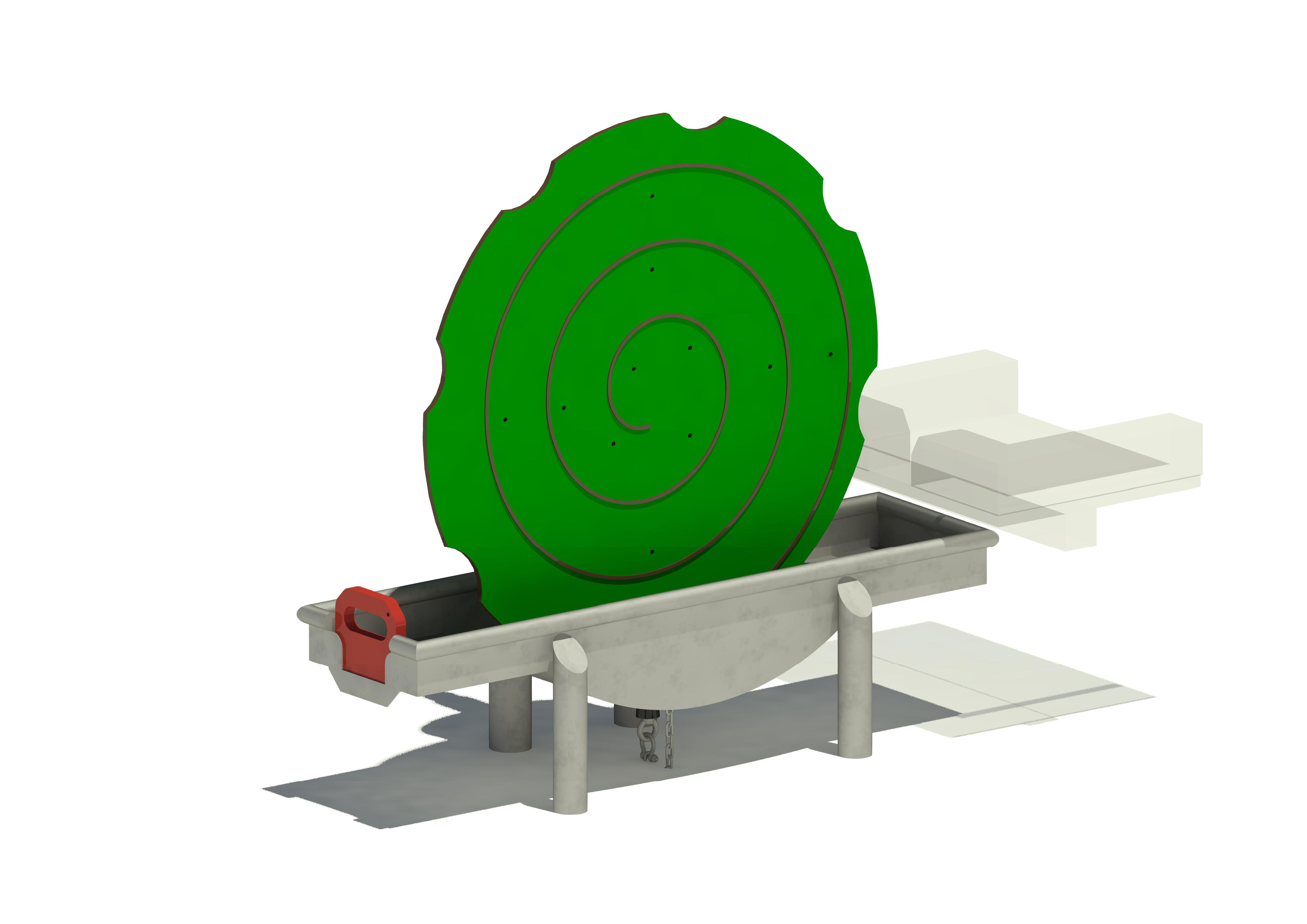

Wasserschöpfrad 1976
Maier Spielplatzgeräte — ganzes Sortiment →
Artikel EM-E10-1976-G1-V8-V8
| Hersteller | Maier Spielplatzgeräte |
|---|---|
| Artikel | EM-E10-1976-G1-V8-V8 |
| Kategorie | Wasserspiel · rad |
| Freie Fallhöhe | 0.6 m |
| Alter | ab 3 Jahren |
| Lieferzeit | ca. 13 Wochen |
| Material / Lebensdauer | Metall / Edelstahl · rechnerisch ~30 Jahre |
Hersteller und Verantwortlicher
Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch
In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.
Sicherheit und Norm
Freie Fallhöhe 0.6 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.
Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →
Lieferung und Montage
Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.
Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →
Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.
