- Gründung G1
- zum Einbetonieren
Bestandteile
Wassersäule
- Standpfosten, Stahl, feuerverzinkt
- Ø 101,6 mm
- mit Rohrstück für Wasserschlauch-/ Steuerleitungszuführung
- Wasserauslass, Edelstahl, am Standpfosten verbaut
- mit Sieb
- Schmutzfänger (Filter)
- automatischer Ventilverschluss durch wartungsfreie Magnetventiltechnik
- keine Restwasserbildung im Pumpeninneren (keine Bakterienbildung)
- Öl-/ fettfreie Bauteile (trinkwassergeeignet)
- Steuerleitung, ca. 30 cm, mit Schraubsteckverbindung
- angeschraubter Panzerschlauch, unten mit unten mit Verschraubungs-Anschluss, Innengewinde 3/4", für Wasserschlauch 3/4"
Wasserrad „groß“, Ø 80 cm
- drehbar gelagerte Konstruktion, Edelstahl, seitliche Blenden, HPL 10 mm
- am Standpfosten der Wassersäule verbaut
- Wasserradkonstruktion mit Schaufelblechen: Edelstahlblech
- wartungsfreie Lagerung, Edelstahl, mittels Gleitlagerbuchsen
Hinweis
- Nur in Kombination mit einer Wasserrinne möglich.
- Nur in Kombination mit einer Verteilerpumpe verwendbar.
- Zum Anschluss der Wassersäule EM-E9-19300-G1-* an eine Verteilerpumpe EM-E-1917-* oder EM-E-1918-* ist die Anschlusskombination EM-E-1905 erforderlich.
Technische Daten
- Gerätetyp
- Einzelgerät
- Spielschwerpunkt
- Wasser
- Bauserien
- Bauserie 9 - AQUATREGS
- Einsatzbereich
- Kindergarten, Öffentlicher Spielplatz
- Empfohlene Altersklasse
- Besonders geeignet für Kinder ab 3 Jahren
- Platzbedarf
- Länge: 418 cm Breite: 353 cm
- Gerätegröße
- Länge: 98 cm Breite: 35 cm Höhe: 203 cm
- Prüfgrundlage
- TÜV-Product-Service geprüft nach EN 1176
- Eignung & Funktion
- Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten, Sinn Sehen, Sinn Hören, Sinn Tasten & Fühlen
- Montageaufwand
- Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 50 Min.
- Fundamentangaben
- Fundamente (bauseits): 1 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,18 m³
- Größtes Bauteil
- Länge: 300 cm Breite: 80 cm Höhe: 80 cm
- Schwerstes Bauteil
- 80 kg
- Verpackungsgewicht schwerstes Bauteil
- 100 kg
- Freie Fallhöhe
- 0 cm
- Aufprallfläche
- 12,60 m²
- Bodenart
- Spielplatz: Anforderungen für Deutschland & Europa
- Farbschema HPL-Platten
- Froschgrün
Wasserspielanlagen folgen der Grundnorm (Fangstellen, Quetschstellen an Pumpen) — dazu kommen Hygiene-Anforderungen: stehendes Wasser vermeiden, Anlagen entleerbar bauen, bei Trinkwasseranschluss die Vorgaben des Versorgers einhalten. Rutschfeste Beläge rund um die Wasserstellen gehören zur Planung.

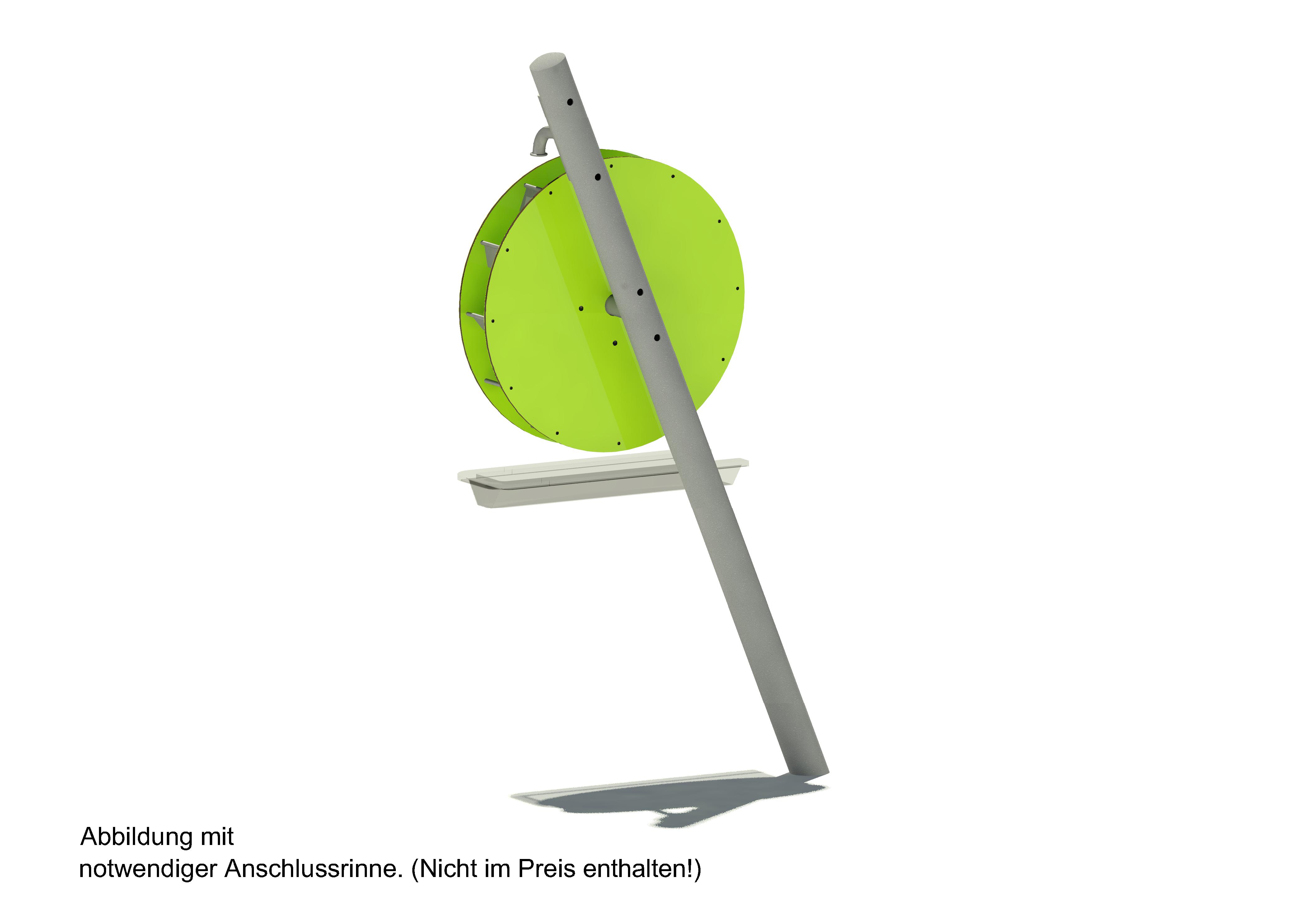

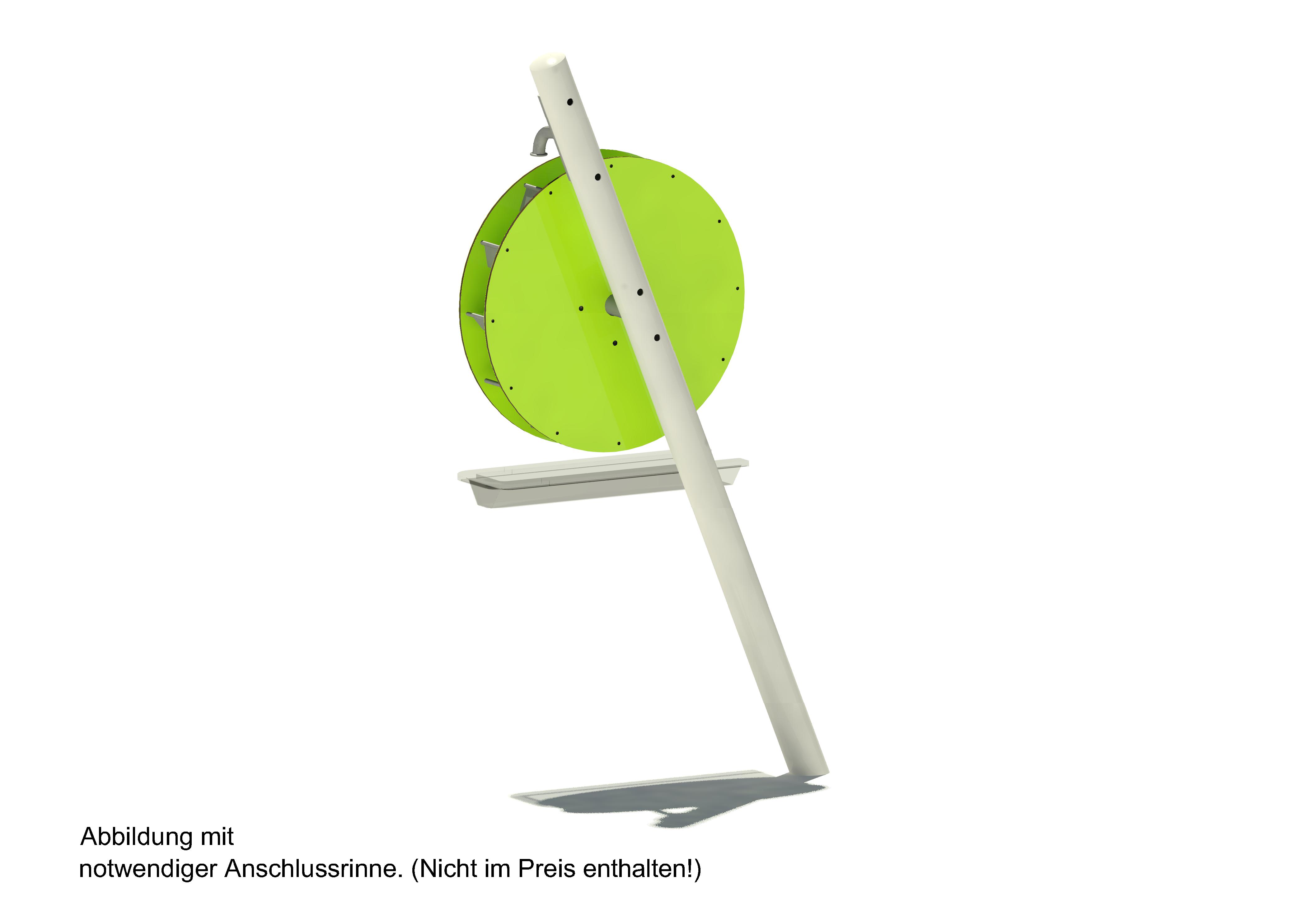

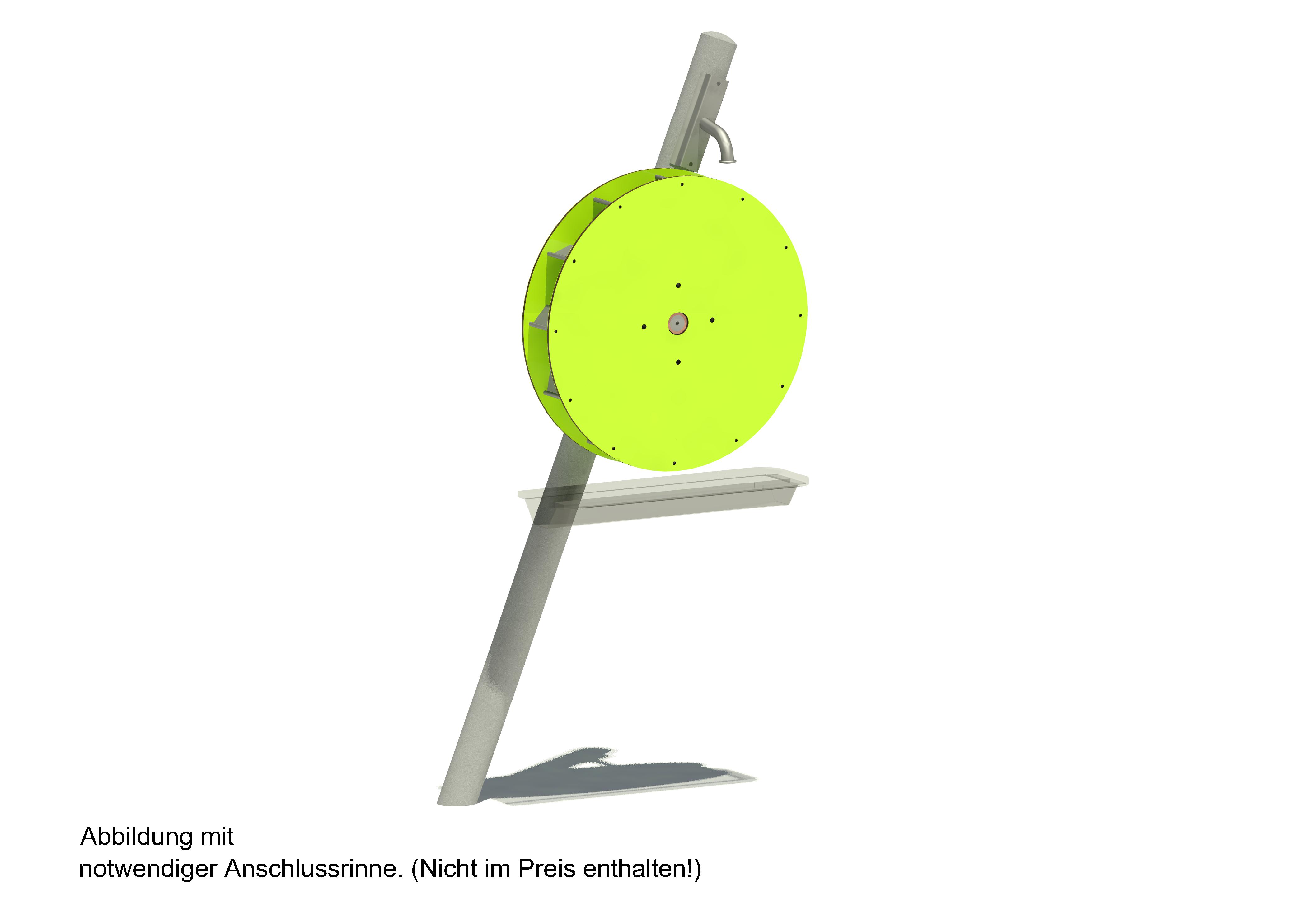

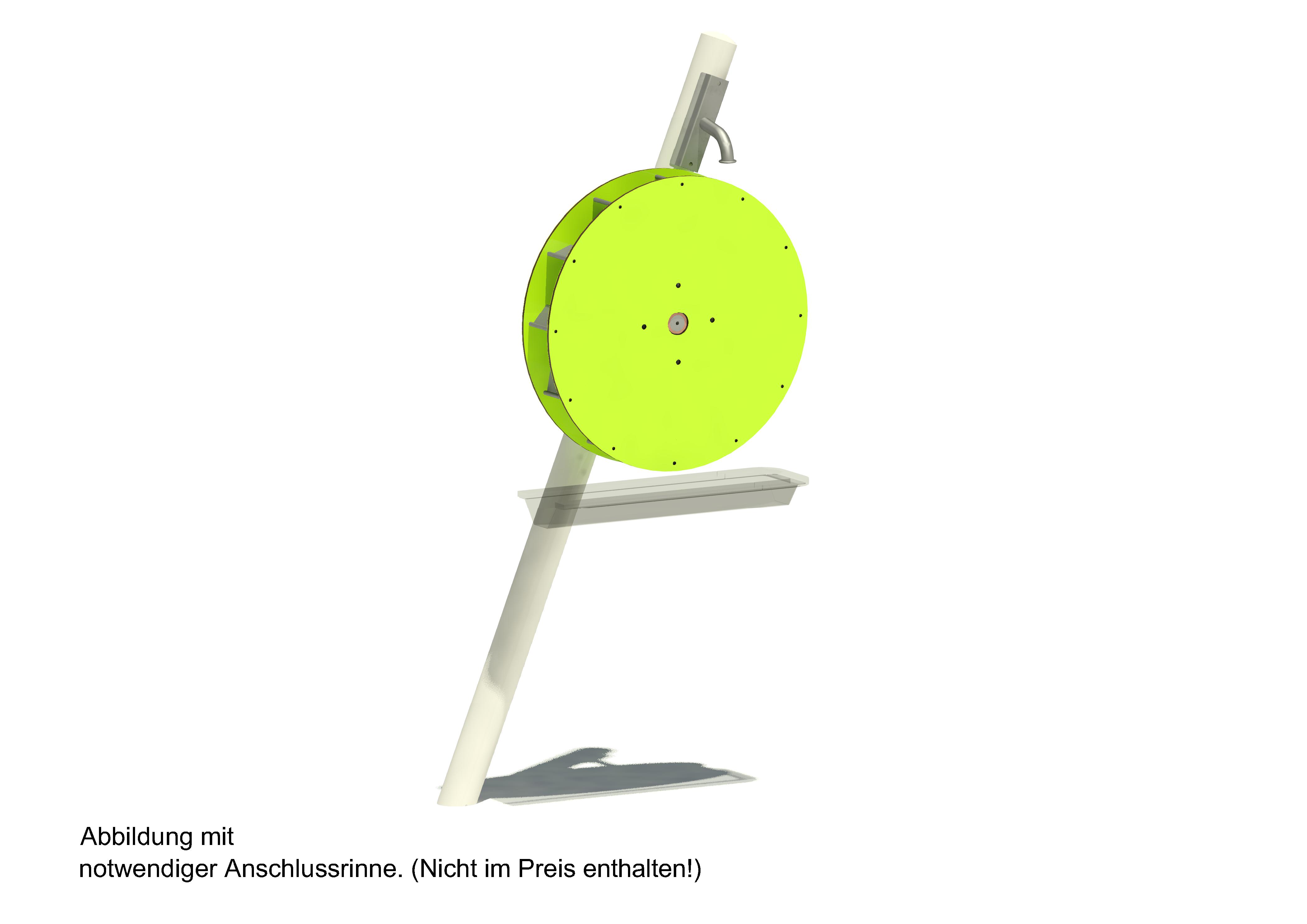

Wassersäule mit Wasserrad 19702
Maier Spielplatzgeräte — ganzes Sortiment →
Artikel EM-E9-19702-G1-S5-H
| Hersteller | Maier Spielplatzgeräte |
|---|---|
| Artikel | EM-E9-19702-G1-S5-H |
| Kategorie | Wasserspiel · rad |
| Alter | ab 3 Jahren |
| Wasseranschluss | ja |
| Lieferzeit | ca. 13 Wochen |
| Material / Lebensdauer | Metall / Edelstahl · rechnerisch ~30 Jahre |
Hersteller und Verantwortlicher
Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch
In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.
Sicherheit und Norm
Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.
Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →
Lieferung und Montage
Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.
Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →
Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.
