- Standpfosten
- Stahl, feuerverzinkt
- Ø 101,6 mm
- Gründung G1
- zum Einbetonieren
Bestandteile
Wassersäule
- Standpfosten mit Rohrstück für Wasserschlauch-/ Steuerleitungszuführung
- Wasserauslass, Edelstahl, am Standpfosten verbaut
- mit Sieb
- Schmutzfänger (Filter)
- automatischer Ventilverschluss durch wartungsfreie Magnetventiltechnik
- keine Restwasserbildung im Pumpeninneren (keine Bakterienbildung)
- Öl-/ fettfreie Bauteile (trinkwassergeeignet)
- Steuerleitung, ca. 30 cm, mit Schraubsteckverbindung
- angeschraubter Panzerschlauch, unten mit Verschraubungs-Anschluss, Innengewinde 3/4", für Wasserschlauch 3/4"
Wasser-Dipper
- V-Rinne, Edelstahl, Rinnenumrandung, HPL 15 mm, inkl. Anschlagpuffer, Gummi
- Becken: Edelstahlblech 2 mm
- Rinnenauflager/ Wipplagerung, Edelstahl
- wartungsfreie Lagerung mit Gleitlagerbuchsen
- Anschlagpfosten, Edelstahl, mit Anschlagplatte, HPL 15 mm
- Pfosten
- Ø 60,3 mm
Hinweis
- Nur in Kombination mit einer Verteilerpumpe und einer Rinne oder einem Becken möglich.
- Zum Anschluss der Wassersäule EM-E9-19300-G1-S6 an eine Verteilerpumpe EM-E-1917-* oder EM-E-1918-* ist die Anschlusskombination EM-E-1905 erforderlich.
Technische Daten
- Gerätetyp
- Einzelgerät
- Spielschwerpunkt
- Wasser
- Bauserien
- Bauserie 9 - AQUATREGS
- Einsatzbereich
- Kindergarten, Öffentlicher Spielplatz
- Empfohlene Altersklasse
- Besonders geeignet für Kinder ab 3 Jahren
- Platzbedarf
- Länge: 450 cm Breite: 362 cm
- Gerätegröße
- Länge: 130 cm Breite: 51 cm Höhe: 180 cm
- Prüfgrundlage
- TÜV-Product-Service geprüft nach EN 1176
- Eignung & Funktion
- Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten, Sinn Sehen, Sinn Tasten & Fühlen
- Montageaufwand
- Anzahl Monteure: 2 Zeitaufwand je Monteur: 50 Min.
- Fundamentangaben
- Fundamente (bauseits): 2 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,28 m³
- Größtes Bauteil
- Länge: 270 cm Breite: 75 cm Höhe: 11 cm
- Schwerstes Bauteil
- 30 kg
- Freie Fallhöhe
- 60 cm
- Aufprallfläche
- 13,50 m²
- Bodenart
- Spielplatz: Anforderungen für Deutschland & Europa
- Farbschema HPL-Platten
- Edelweiß, Gletschertürkis
Wasserspielanlagen folgen der Grundnorm (Fangstellen, Quetschstellen an Pumpen) — dazu kommen Hygiene-Anforderungen: stehendes Wasser vermeiden, Anlagen entleerbar bauen, bei Trinkwasseranschluss die Vorgaben des Versorgers einhalten. Rutschfeste Beläge rund um die Wasserstellen gehören zur Planung.

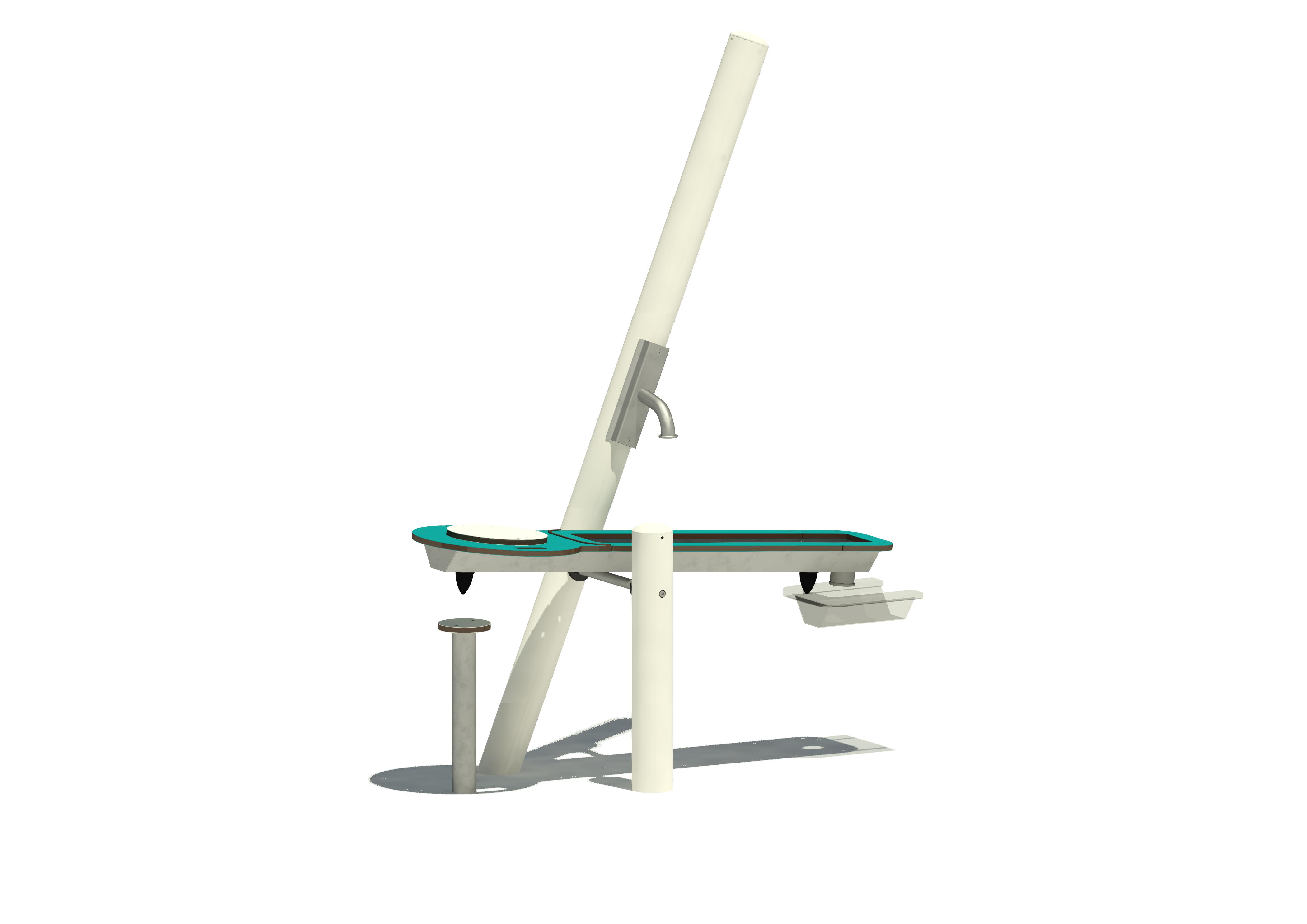

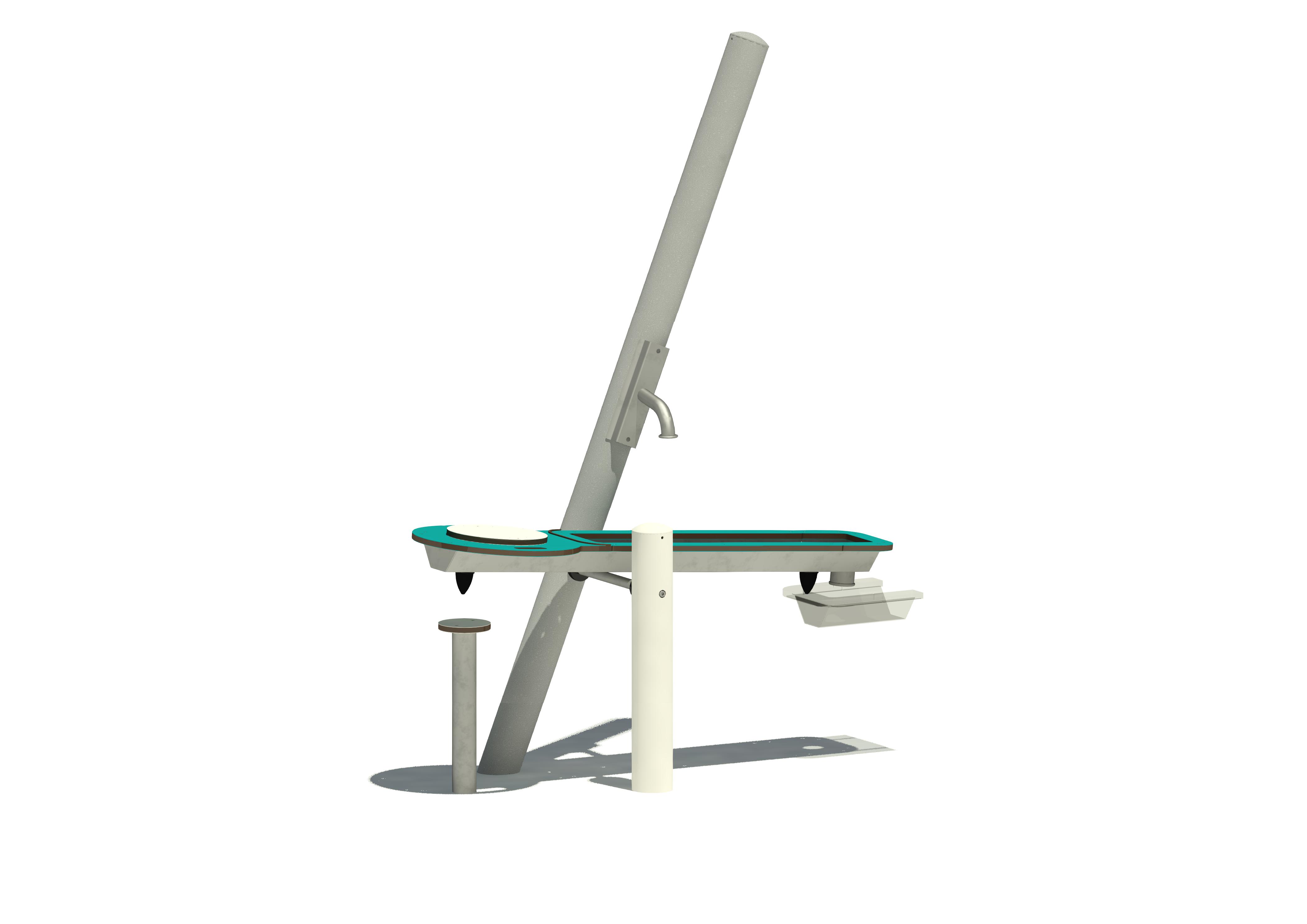

Wassersäule mit Wasserdipper 19301
Maier Spielplatzgeräte — ganzes Sortiment →
Artikel EM-E9-19301-G1-S5-H
| Hersteller | Maier Spielplatzgeräte |
|---|---|
| Artikel | EM-E9-19301-G1-S5-H |
| Kategorie | Wasserspiel · duese |
| Freie Fallhöhe | 0.6 m |
| Alter | ab 3 Jahren |
| Lieferzeit | ca. 13 Wochen |
| Material / Lebensdauer | Metall / Edelstahl · rechnerisch ~30 Jahre |
Hersteller und Verantwortlicher
Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch
In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.
Sicherheit und Norm
Freie Fallhöhe 0.6 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.
Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →
Lieferung und Montage
Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.
Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →
Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.
Einfache SpritzdüseRichter Spielgeräte · ~30 J. CHF 719.95
Einfache SpritzdüseRichter Spielgeräte · ~30 J. CHF 728.05
Einfache SpritzdüseRichter Spielgeräte · ~30 J. CHF 734.55
Alternativen kommen bewusst von allen Herstellern — auch wenn Sie über eine Herstellerseite hier gelandet sind.
