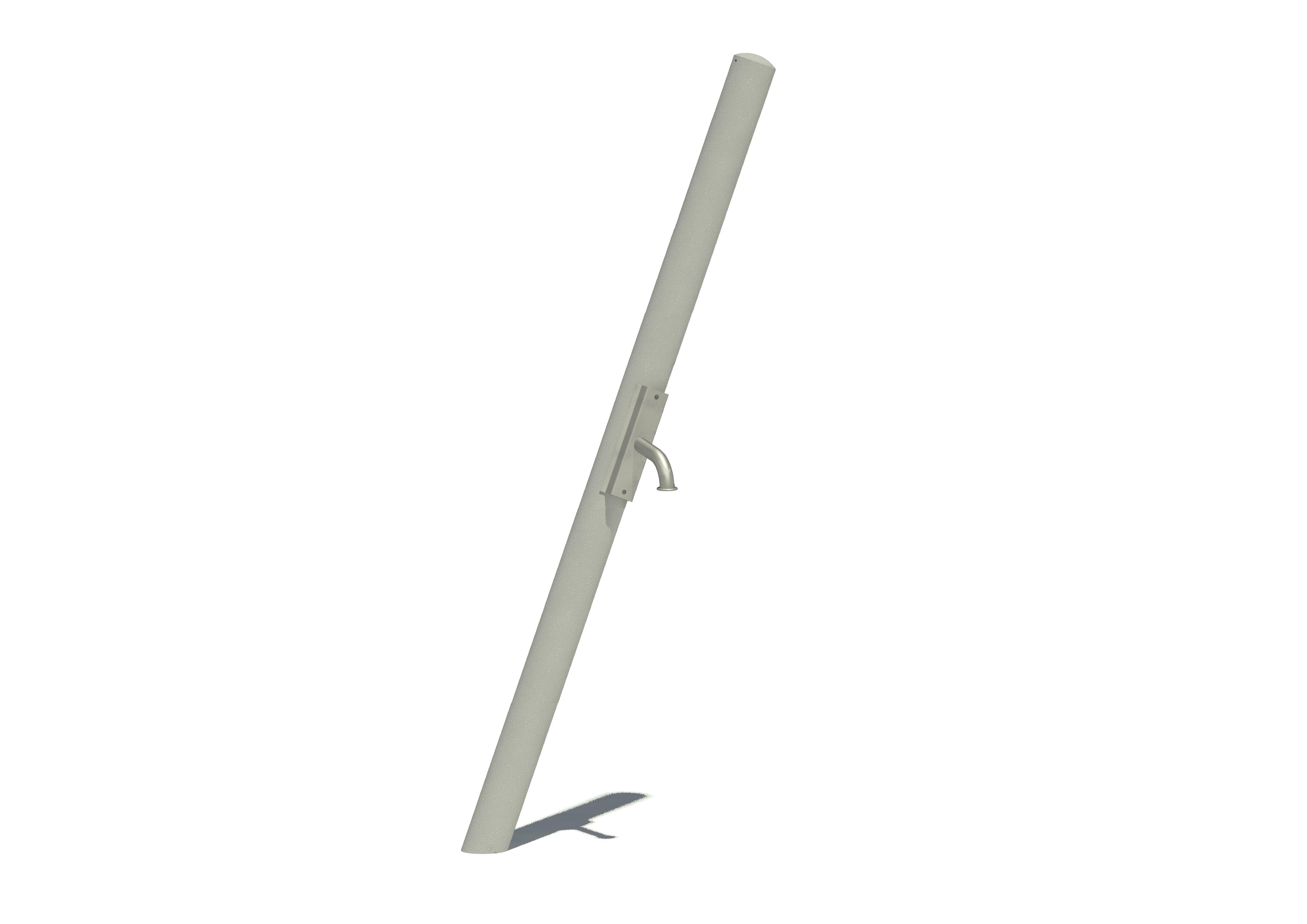

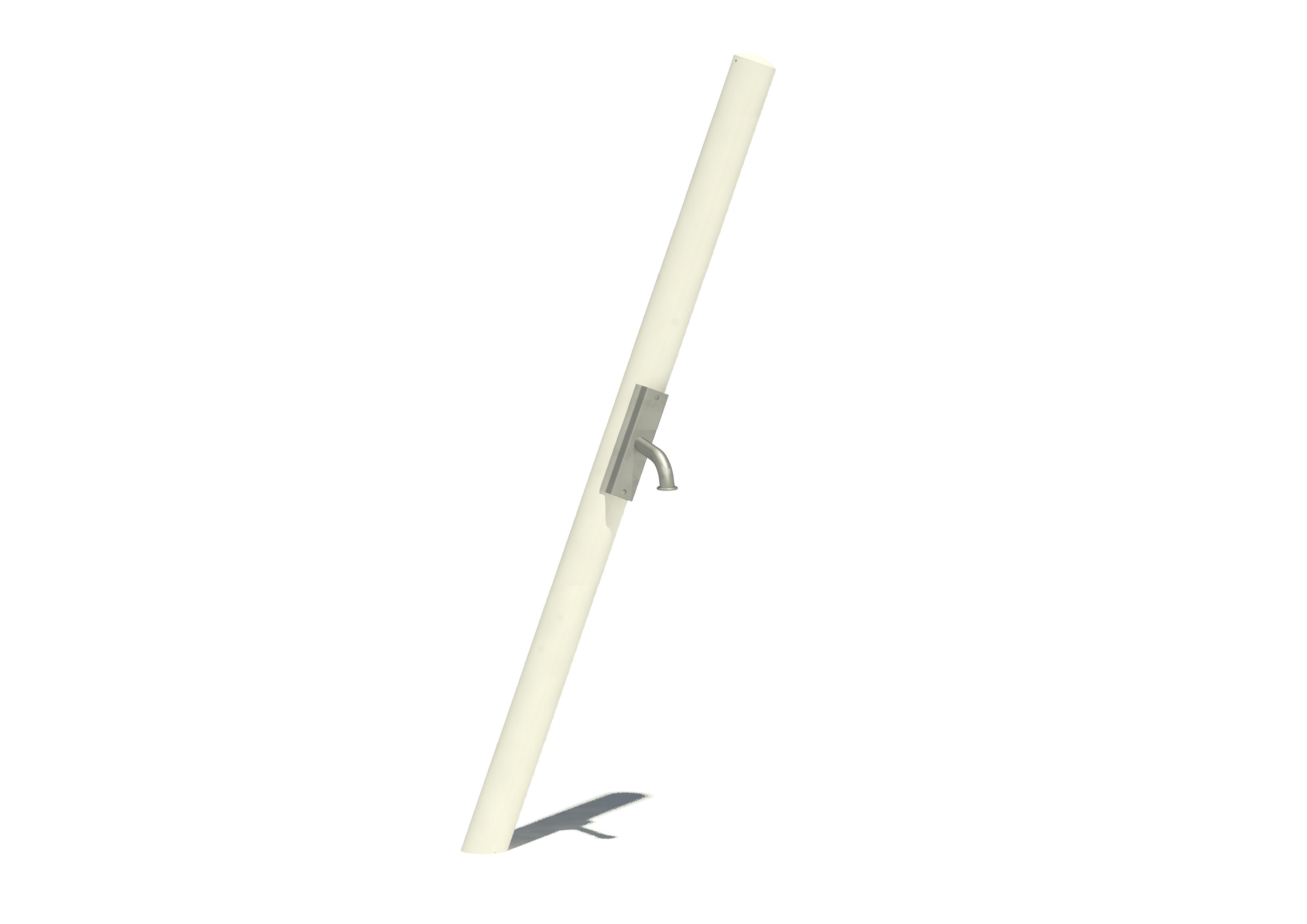

Gründung G1

zum Einbetonieren

Bestandteile

• Standpfosten, Stahl, feuerverzinkt
  • Ø 101,6 mm
  • mit Rohrstück für Wasserschlauch-/ Steuerleitungszuführung
• Wasserauslass, Edelstahl, am Standpfosten verbaut
  • mit Sieb
  • Schmutzfänger (Filter)
  • automatischer Ventilverschluss durch wartungsfreie Magnetventiltechnik
  • keine Restwasserbildung im Pumpeninneren (keine Bakterienbildung)
  • Öl-/ fettfreie Bauteile (trinkwassergeeignet)
  • Steuerleitung, ca. 30 cm, mit Schraubsteckverbindung
  • angeschraubter Panzerschlauch, unten mit unten mit Verschraubungs-Anschluss, Innengewinde 3/4", für Wasserschlauch 3/4"

Hinweis

• Nur in Kombination mit einer Verteilerpumpe verwendbar.
• Zum Anschluss der Wassersäule EM-E9-19300-G1-* an eine Verteilerpumpe EM-E-1917-* oder EM-E-1918-* ist die Anschlusskombination EM-E-1905 erforderlich.

Technische Daten

Gerätetyp

Einzelgerät

Spielschwerpunkt

Wasser

Bauserien

Bauserie 9 - AQUATREGS

Einsatzbereich

Kindergarten, Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 3 Jahren

Platzbedarf

Länge: 320 cm Breite: 320 cm

Gerätegröße

Länge: 82 cm Breite: 28 cm Höhe: 180 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten, Sinn Sehen, Sinn Hören, Sinn Tasten & Fühlen

Montageaufwand

Anzahl Monteure: 2 Zeitaufwand je Monteur: 30 Min.

Fundamentangaben

Fundamente (bauseits): 1 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,16 m³

Größtes Bauteil

Länge: 270 cm Breite: 75 cm Höhe: 11 cm

Schwerstes Bauteil

30 kg

Freie Fallhöhe

0 cm

Aufprallfläche

8,00 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa
