Montageflansch, zum Einbetonieren

Gründung G5

zum Einbetonieren

Erweiterung

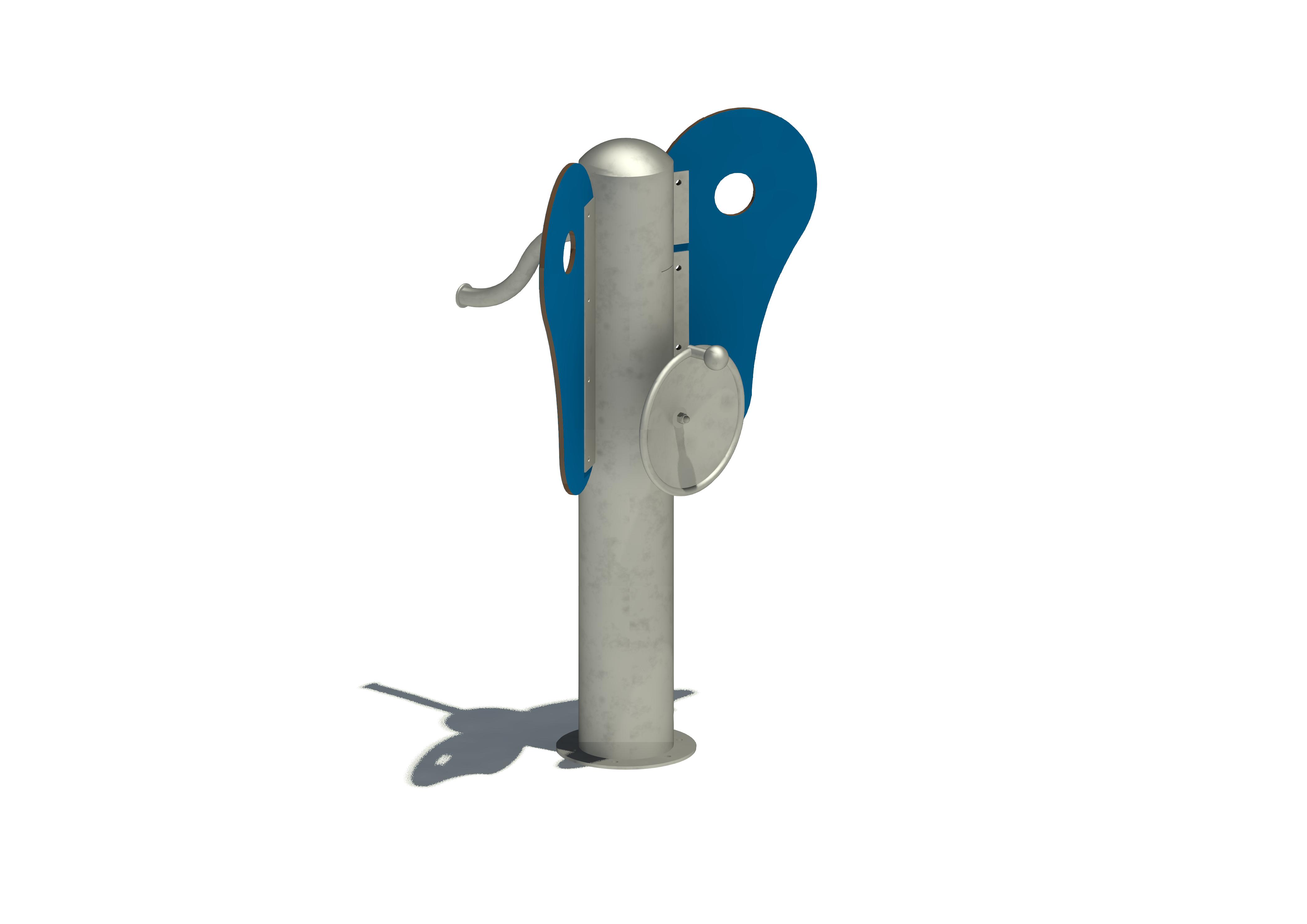

Ohren, HPL 10 mm, geschwungener Rüssel als Wasserauslass

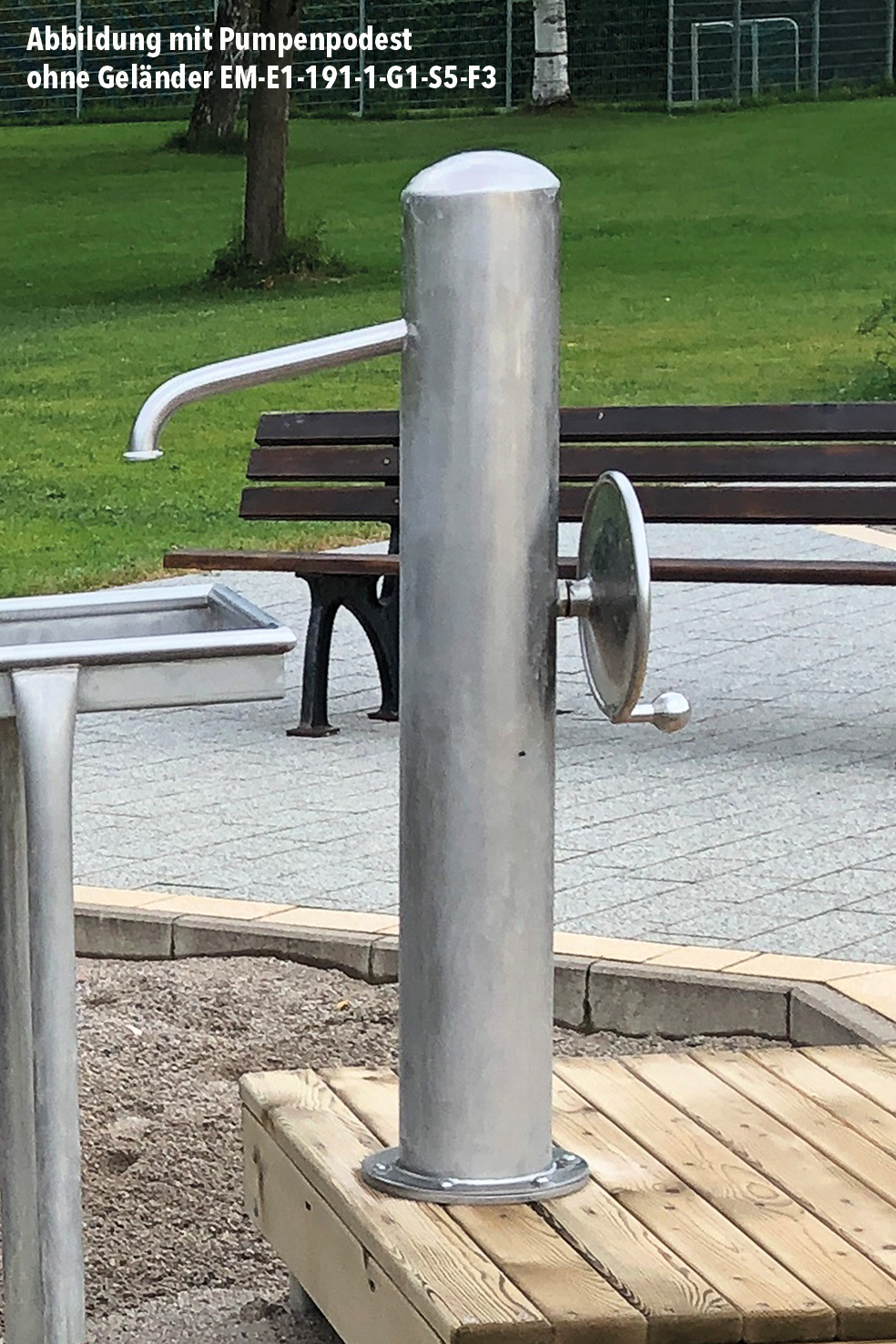

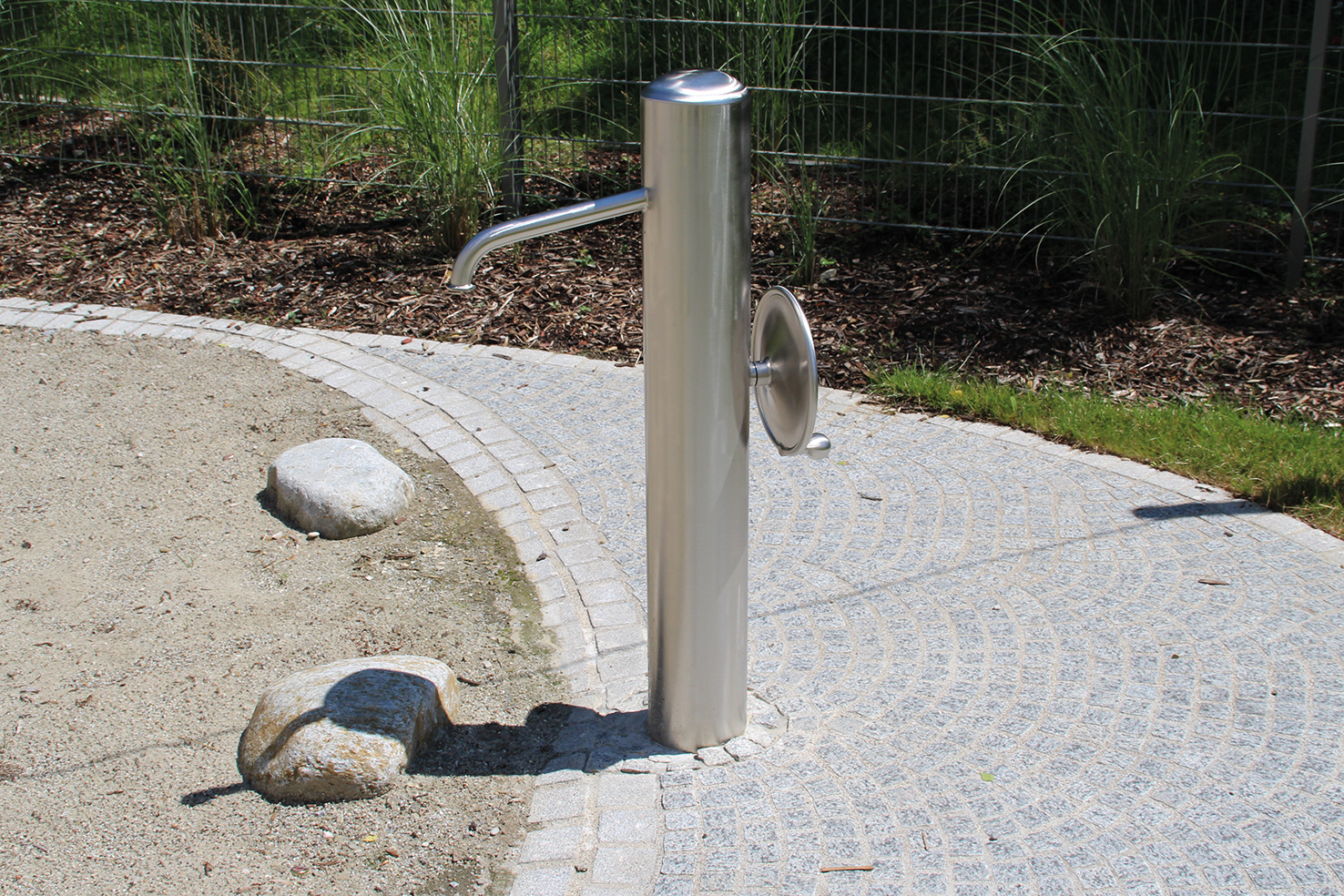

Bestandteile

zum Anschluß an eine Frischwasserleitung (Trinkwasserqualität)

Höhe Wasserauslass ca. 74 cm, Höhe Drehachse Handrad ca. 65 cm

Elektrobauteile geprüft nach EN 60335-1 und EN 62233

• Basispumpe, Edelstahl
  • Säulenfuß: Edelstahlrundrohr Ø 168,9 mm
  • Wasserauslass mit Sieb: Edelstahlrundrohr Ø 33,7 mm
  • Schmutzfänger (Filter)
  • Spezialdynamo mit integriertem Gleichrichter
  • automatischer Ventilverschluss durch wartungsfreie Magnetventiltechnik
  • Handrad mit feststehendem Handknauf, Edelstahl, mit gleichmäßig leichtgängiger Bedienung
  • innenliegende Schmiervorrichtung für Lagerwelle
  • keine Restwasserbildung im Pumpeninneren (keine Bakterienbildung)
  • Öl-/ fettfreie Bauteile (trinkwassergeeignet)
• Montageflansch, Edelstahl
• Montageflanschabdeckung, Edelstahl, Ø 250 mm (EM-Z-6150)
• Wasserschlauch 3/4", Länge ca. 400 cm
  • vom Pumpenfuß zu Ablasshahn
  • zur Förderung von Trinkwasser als Kaltwasserschlauch, 20 Bar BD (KTW-Zulassung des Hygiene-Inst. Gelsenkirchen, DVGW-W270 Freigabe für Kaltwasser)
• Leerrohr, PE, DN75, Länge ca. 400 cm für Wasserschlauch
• Absperrventil mit Rückflussverhinderer und Ablassvorrichtung
• einstellbarer Druckminderer mit Manometer

Hinweis

• Wir empfehlen Ihnen, sich zusätzlich bei Ihrem zuständigen Trinkwasserversorger über die örtlichen Bestimmungen für die Verwendung von Wasserpumpen auf Spielplätzen zu informieren.
• Bei 1,5 bar Druck beträgt die abgegebene Wassermenge ca. 5,5 l/min.

HINWEIS zur Frostperiode

• Bitte vor Beginn der Frostperiode die Vorgaben der aktuellen Montage- und Wartungsanleitung beachten!

HINWEIS zur Verlegung von Wasserschlauch (und bzw. oder Steuerleitung, wenn im Lieferumfang enthalten):

• Um die notwendige Entleerung des kompletten Wasserführenden Systems in der Frostperiode zu gewährleisten, muss das Leerrohr für den Wasserschlauch (und bzw. oder die Steuerleitung) von den Entnahmestellen bis zum Übergabeschacht in einem Gefälle von mindestens 1 % (das entspricht einem Höhenunterschied von ca. 1 cm auf eine Länge von 1 m) fachgerecht verlegt werden. Die Schachttiefe hängt von der größten Entfernung einer Wasserausgabestelle zum Übergabeschacht und dem erstellten Gefälle ab. Bitte hierzu den aktuellen Fundamentplan beachten!

Technische Daten

Gründung

Zum Einbetonieren mit Montageflansch

Gerätetyp

Einzelgerät

Spielschwerpunkt

Wasser

Einsatzbereich

Kindergarten, Öffentlicher Spielplatz, Inclusive Design

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 3 Jahren

Platzbedarf

Länge: 320 cm Breite: 320 cm

Gerätegröße

Länge: 62 cm Breite: 28 cm Höhe: 115 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Verstehen & Lernen, Sinn Tasten & Fühlen

Montageaufwand

Anzahl Monteure: 2 Zeitaufwand je Monteur: 30 Min.

Fundamentangaben

Fundamente (bauseits): 1 Maximale Aushubtiefe: 70 cm Betonbedarf: 0,14 m³

Größtes Bauteil

Länge: 115 cm Breite: 65 cm Höhe: 30 cm

Schwerstes Bauteil

25 kg

Freie Fallhöhe

0 cm

Aufprallfläche

8,00 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Kolibriblau
