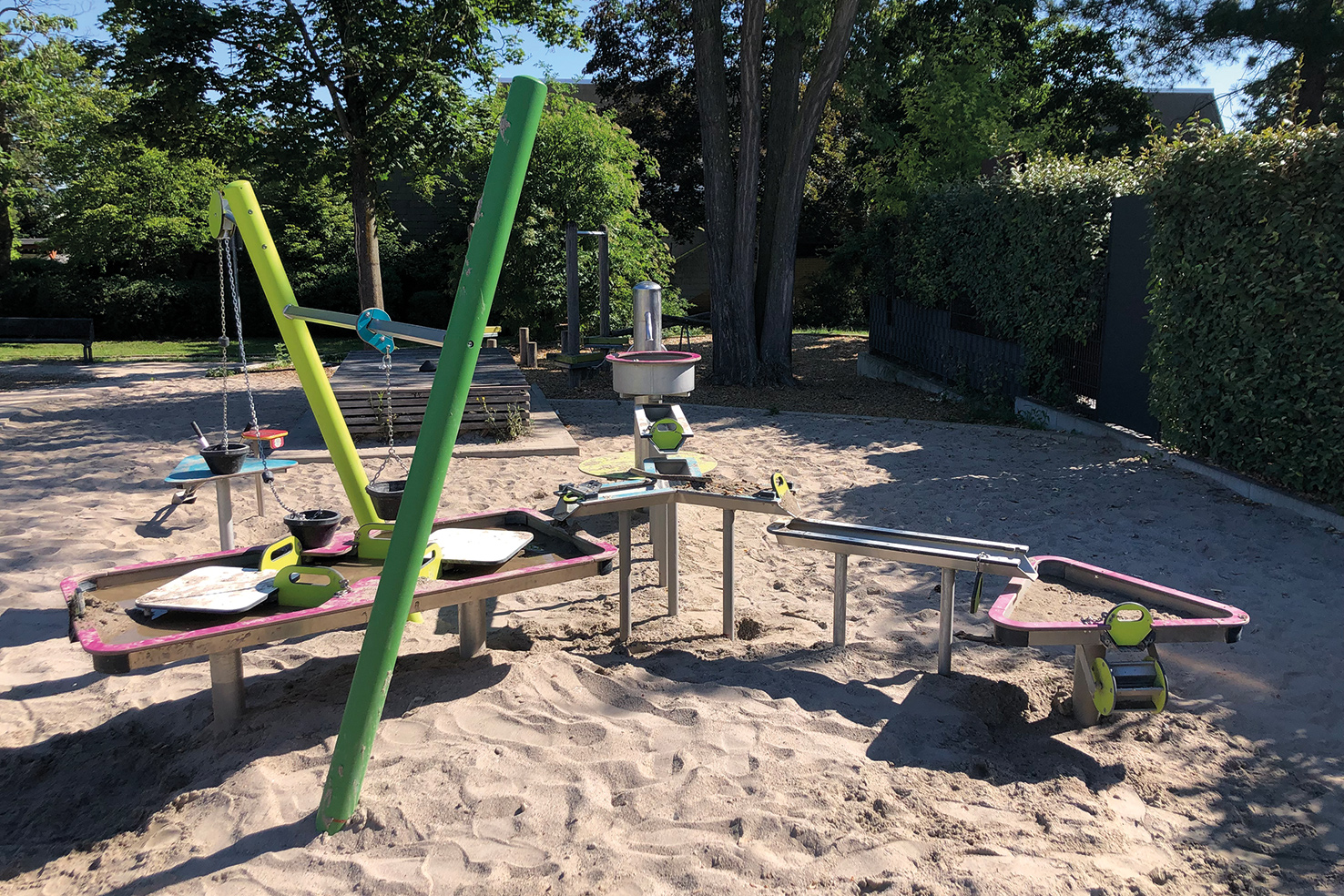

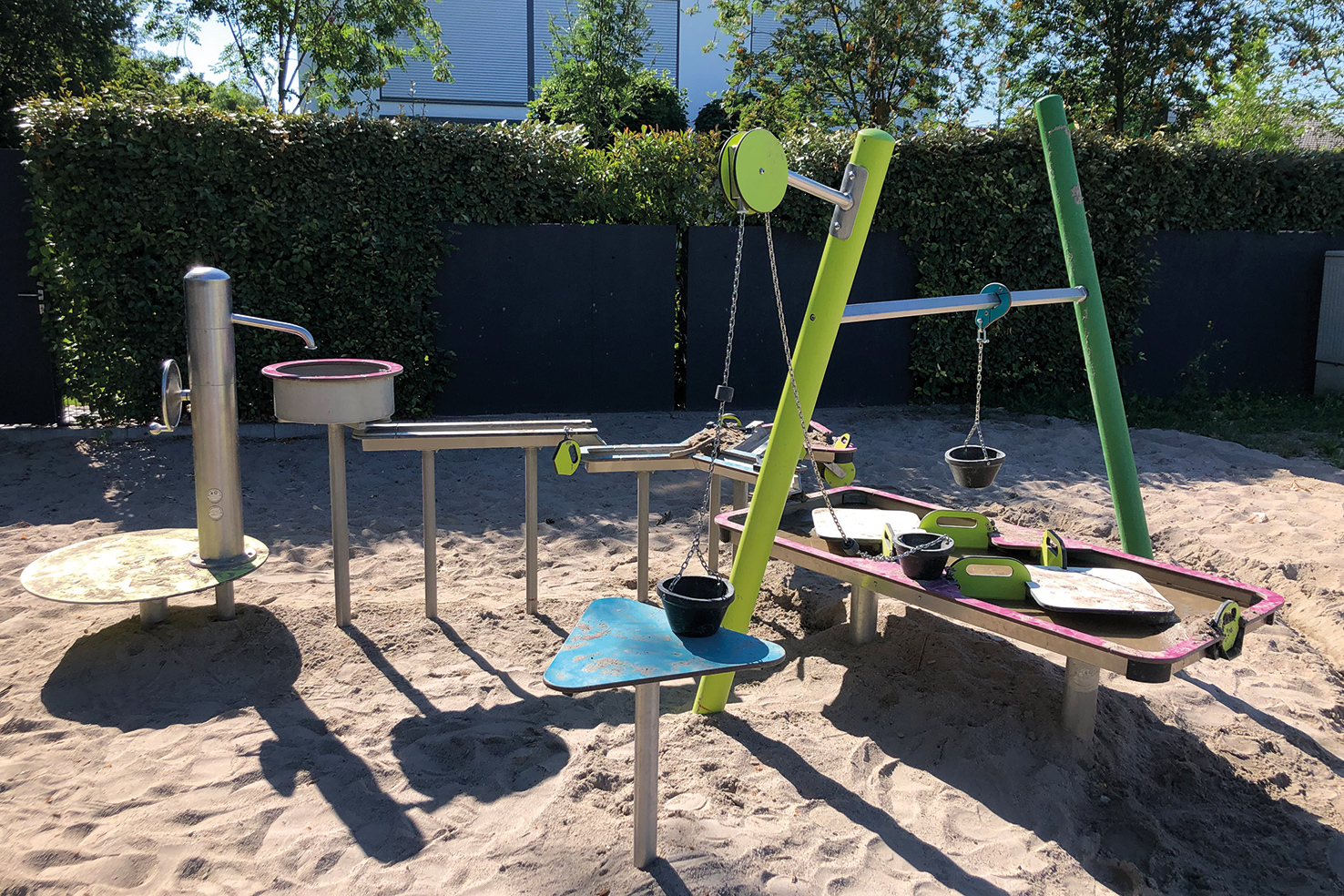

Gründung G1

zum Einbetonieren

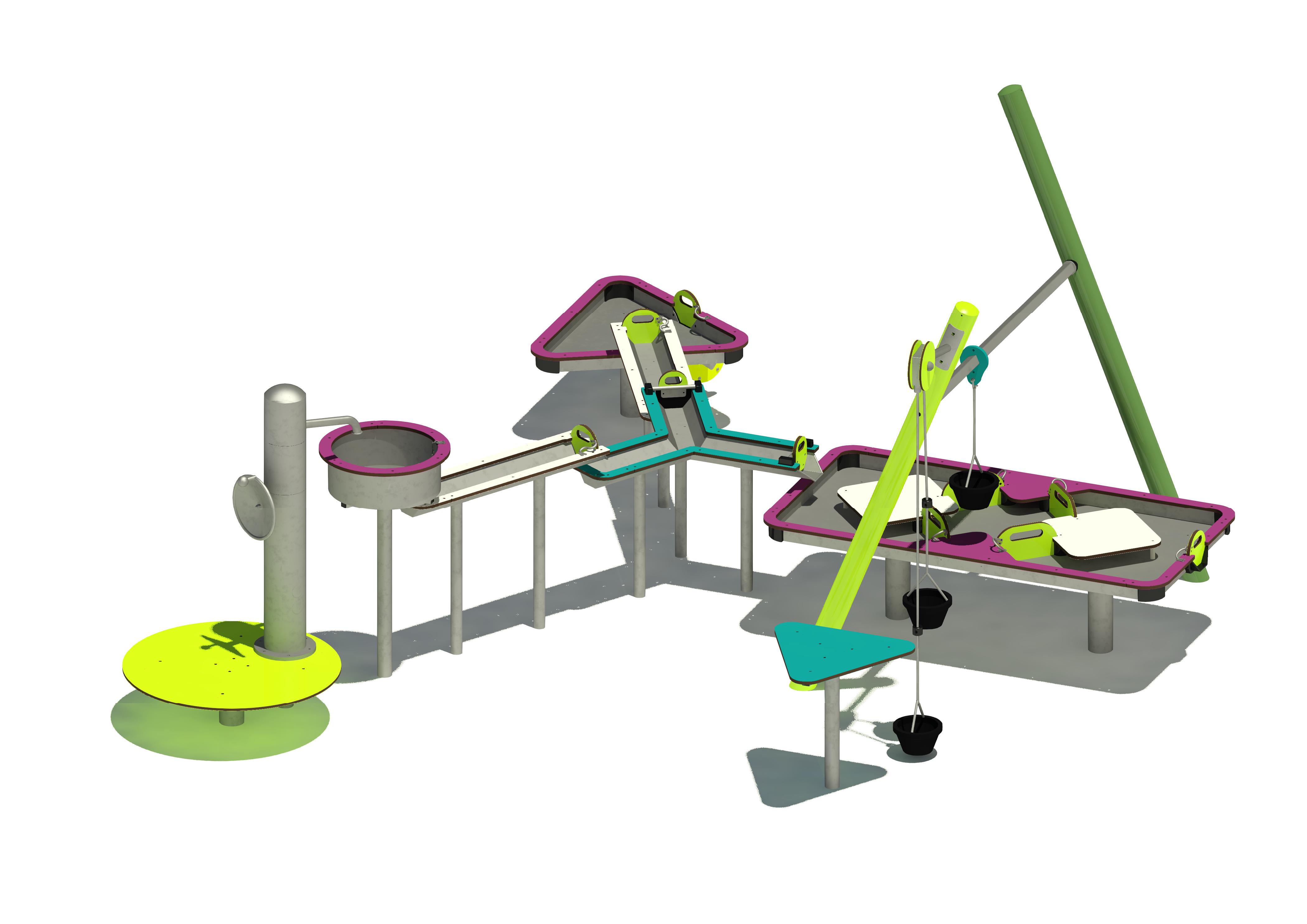

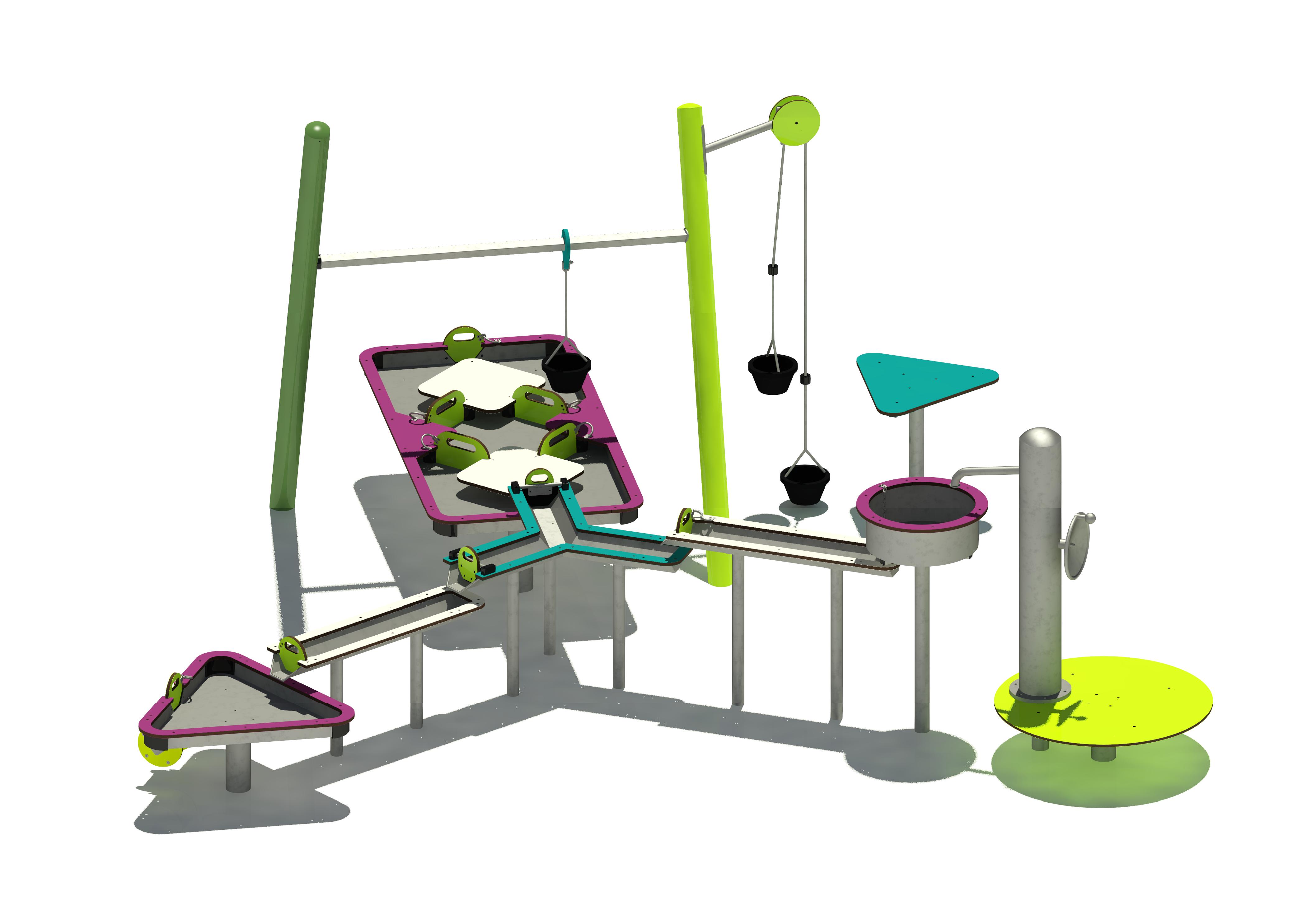

Bestandteile

• Pumpenpodest 19102, rund (EM-E9-19102-G1-V8-HX)
• Wasserpumpe Edelstahl 1915 (EM-E-1915-G3-V8)
• Wasserspeicher 19502 (EM-E9-19502-G1-V8-H), Beckenrandhöhe 100 cm
• Wasserrinne 19201, 100cm (EM-E9-19201-G1-V8-H), 1-seitig geöffnet, 1 Stauschieber (EM-E9-0105), Beckenrandhöhe 75 cm
• Y-Verteiler 19500 (EM-E9-19500-G1-V8-H), 2-seitig geöffnet, 2 Stauklappen (EM-E9-0104), Beckenrandhöhe 63 cm
• Wasserrinne 19201, 100cm (EM-E9-19201-G1-V8-H), 1-seitig geöffnet, 1 Stauschieber (EM-E9-0105), Beckenrandhöhe 51 cm
• Matschtisch 19404, 3-eckig (EM-E9-19404-G1-V8-H), 1-seitig geöffnet, 1 Stauschieber (EM-E9-0105), Beckenrandhöhe 39 cm, Wasserrad 19700, klein (EM-E9-19700-V8-H)
• Labyrinthtisch 19411 (EM-E9-19411-G1-V8-H), 1-seitig geöffnet, 4 Wasserschieber „groß“, 1 Stauschieber (EM-E9-0105), Beckenrandhöhe 51 cm
• Sandeimer-Kranbahn 19600 (EM-D9-19600-G1-S6)
• Sandspieltisch 19412, 3-eckig (EM-D9-19412-G1-V8-H)

Hinweis

• Wir empfehlen Ihnen, sich zusätzlich bei Ihrem zuständigen Trinkwasserversorger über die örtlichen Bestimmungen für die Verwendung von Wasserpumpen auf Spielplätzen zu informieren.

HINWEIS zur Frostperiode

• Bitte vor Beginn der Frostperiode die Vorgaben der aktuellen Montage- und Wartungsanleitung beachten!

HINWEIS zur Verlegung von Wasserschlauch (und bzw. oder Steuerleitung, wenn im Lieferumfang enthalten):

• Um die notwendige Entleerung des kompletten Wasserführenden Systems in der Frostperiode zu gewährleisten, muss das Leerrohr für den Wasserschlauch (und bzw. oder die Steuerleitung) von den Entnahmestellen bis zum Übergabeschacht in einem Gefälle von mindestens 1 % (das entspricht einem Höhenunterschied von ca. 1 cm auf eine Länge von 1 m) fachgerecht verlegt werden. Die Schachttiefe hängt von der größten Entfernung einer Wasserausgabestelle zum Übergabeschacht und dem erstellten Gefälle ab. Bitte hierzu den aktuellen Fundamentplan beachten!

Technische Daten

Gerätetyp

Kombiniertes Gerät

Spielschwerpunkt

Wasser

Bauserien

Bauserie 9 - AQUATREGS

Einsatzbereich

Kindergarten, Öffentlicher Spielplatz, Inclusive Design

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 3 Jahren

Platzbedarf

Länge: 760 cm Breite: 733 cm

Gerätegröße

Länge: 445 cm Breite: 410 cm Höhe: 203 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten, Sinn Sehen, Sinn Hören, Sinn Tasten & Fühlen

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 220 Min.

Fundamentangaben

Fundamente (bauseits): 14 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,26 m³

Größtes Bauteil

Länge: 176 cm Breite: 88 cm Höhe: 20 cm

Schwerstes Bauteil

55 kg

Freie Fallhöhe

82 cm

Aufprallfläche

40,50 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Edelweiß, Froschgrün, Gletschertürkis, Brombeerlila

Farbschema HPLX-Platten

Froschgrün

Farbschema Pulverbeschichtung

NCS S1060-G60Y , Maigrün RAL 6017
