Beschreibung

Standkonstruktion: Kantholz Fichte kernfrei, kesseldruckimprägniert

- 9,5 x 9,5 cm

Standpfosten: Stahl, feuerverzinkt

- 4-Kantrohr 80 x 80 mm

Gründung G1: zum Einbetonieren
Hauptkomponenten: Schnittholz/ Rundholz Fichte kernfrei, kesseldruckimprägniert/ Halbrundhölzer Kiefer kerngetrennt, kesseldruckimprägniert, Ø ca. 10 cm

- Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 9,5 x 9,5 cm, Unterzüge 7,5 x 7,5 cm

Bestandteile

Urwaldhaus: Podesthöhe 58 cm

2 Dachflächen, 1-seitig schräger Sprossenaufstieg [58]
- Holm 9,5 x 9,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingebaut
- First: Rundholz Ø 14 cm

Technische Daten

Gerätetyp: Einzelgerät
Spielschwerpunkt: Spielhaus, Spielhauskombinationen & Rollenspiel
Einsatzbereich: Kindergarten, Öffentlicher Spielplatz
Empfohlene Altersklasse: Besonders geeignet für Kinder ab 3 Jahren
Platzbedarf: Länge: 590 cm Breite: 524 cm
Gerätegröße: Länge: 209 cm Breite: 190 cm Höhe: 208 cm
Prüfgrundlage: TÜV-Product-Service geprüft nach EN 1176
Eignung & Funktion: Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten
Montageaufwand: Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 60 Min.
Fundamentangaben: Fundamente (bauseits): 4 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,44 m³
Größtes Bauteil: Länge: 215 cm Breite: 190 cm Höhe: 195 cm
Schwerstes Bauteil: 370 kg
Freie Fallhöhe: 195 cm
Aufprallfläche: 25,60 m²
Bodenart: Spielplatz: Anforderungen für Deutschland & Europa

EN 1176-7 — Montage, Inspektion und Wartung

Teil 7 verpflichtet Betreiber zu regelmässigen Kontrollen: visuelle Routineinspektion, operative Inspektion alle 1–3 Monate und die jährliche Hauptinspektion. Verschlissene Teile — Sitze, Ketten, Schäkel, Netze, Federn — müssen ersetzt werden, und zwar so, dass die Gerätesicherheit erhalten bleibt. Originalersatzteile oder gleichwertige geprüfte Teile bewahren die Konformität des Geräts.

Ersatzteile · Pfosten & Hölzer

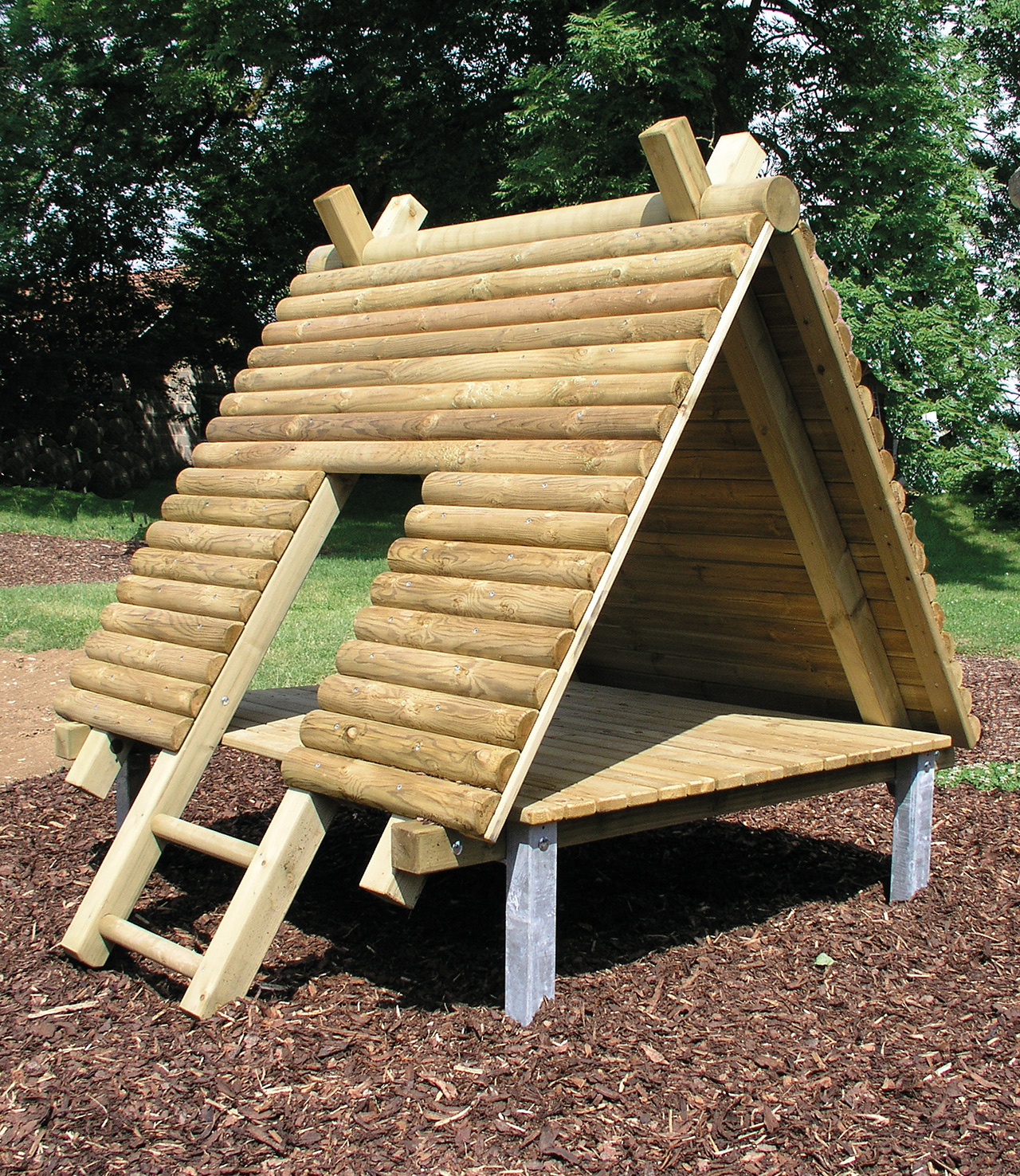

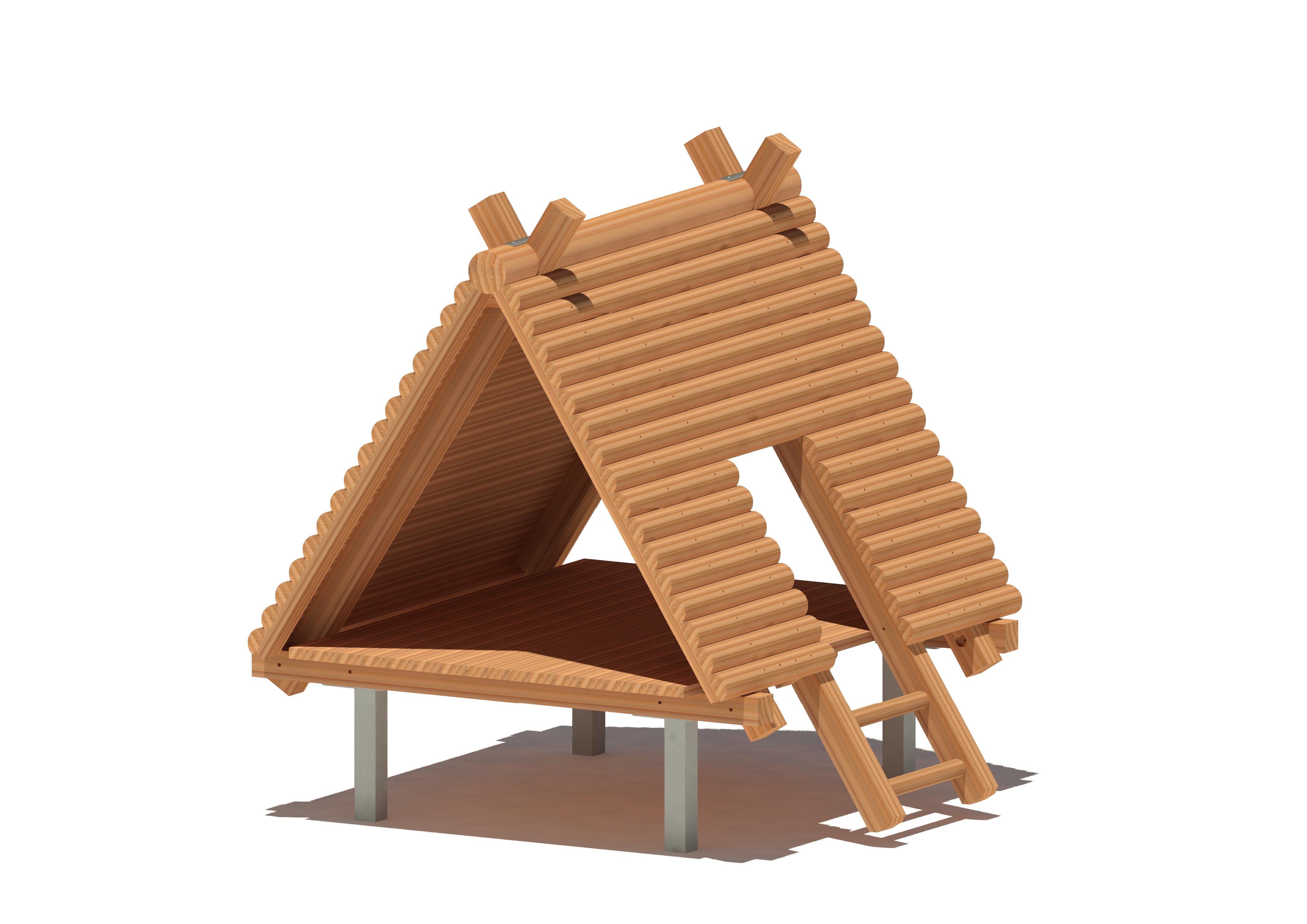

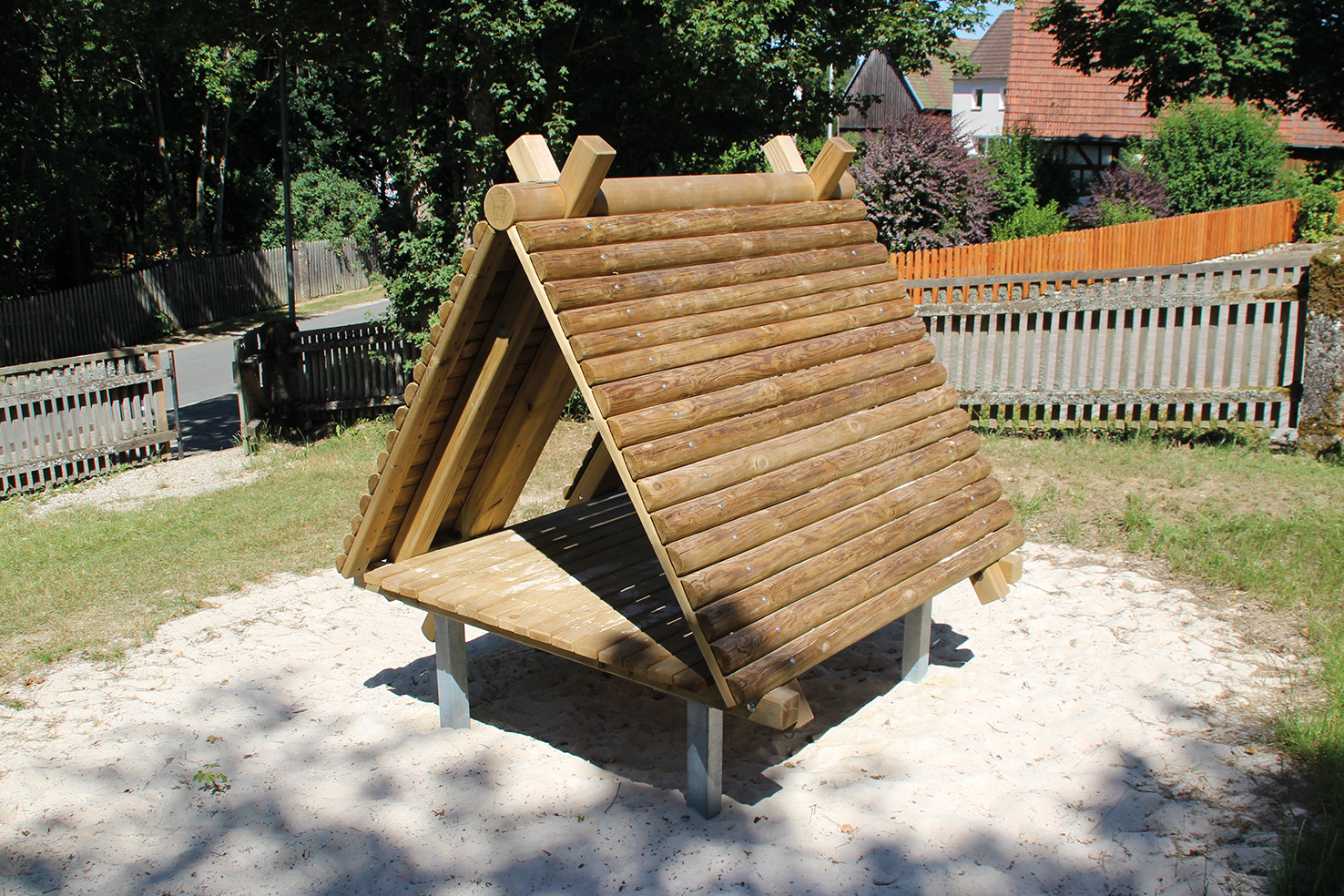

Urwaldhaus 300

Name: Urwaldhaus 300
Brand: Maier Spielplatzgeräte
SKU: EM-F-300-G1-S5-F3
Price: 4585.50 CHF
Availability: InStock

Maier Spielplatzgeräte — ganzes Sortiment → Artikel EM-F-300-G1-S5-F3 ⚖️ Ähnliche Geräte anzeigen (8)

CHF 4'585.50

inkl. MwSt 8.1% · zzgl. Lieferung und Montage

Lieferzeit ca. 13 Wochen

Verkaufseinheit: 1 Stück

⚖ 📐 Auf meinen Platz setzen

Lieferland: Schweiz · Lieferung und Montage durch unser eigenes Team

Rechnung, 30 Tage Vorauszahlung Versand & Lieferung Rückgabe

Technische Angaben
Hersteller	Maier Spielplatzgeräte
Artikel	EM-F-300-G1-S5-F3
Kategorie	Ersatzteile · Pfosten & Hölzer
Freie Fallhöhe	1.95 m
Alter	ab 3 Jahren
Lieferzeit	ca. 13 Wochen
Material / Lebensdauer	Metall / Edelstahl · rechnerisch ~30 Jahre

Hersteller und Verantwortlicher

Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch

In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.

Sicherheit und Norm

Freie Fallhöhe 1.95 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.

Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →

Lieferung und Montage

Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.

Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →

Dokumente & Downloads

📄 Montageanleitung EM F 300 G1 S5 xx MW.pdf?1754622330 📄 CAD-Zeichnung (DXF) EM F 300 G1 S5 F3 📄 Fundamentplan Fundamentplan — Gründung G1

Material wählen — Lebensdauer im Blick

Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.

Metall / Edelstahl · dieses Gerät~30 Jahre

Robinie / Hartholz · ab CHF 4.50~22 Jahre Holz, verleimt · ab CHF 162.15~18 Jahre KDI-Holz · ab CHF 89.70~12 Jahre
