Technische Daten

Gesamthöhe

8,33 m

Grundfläche

4,83 x 13,23 m

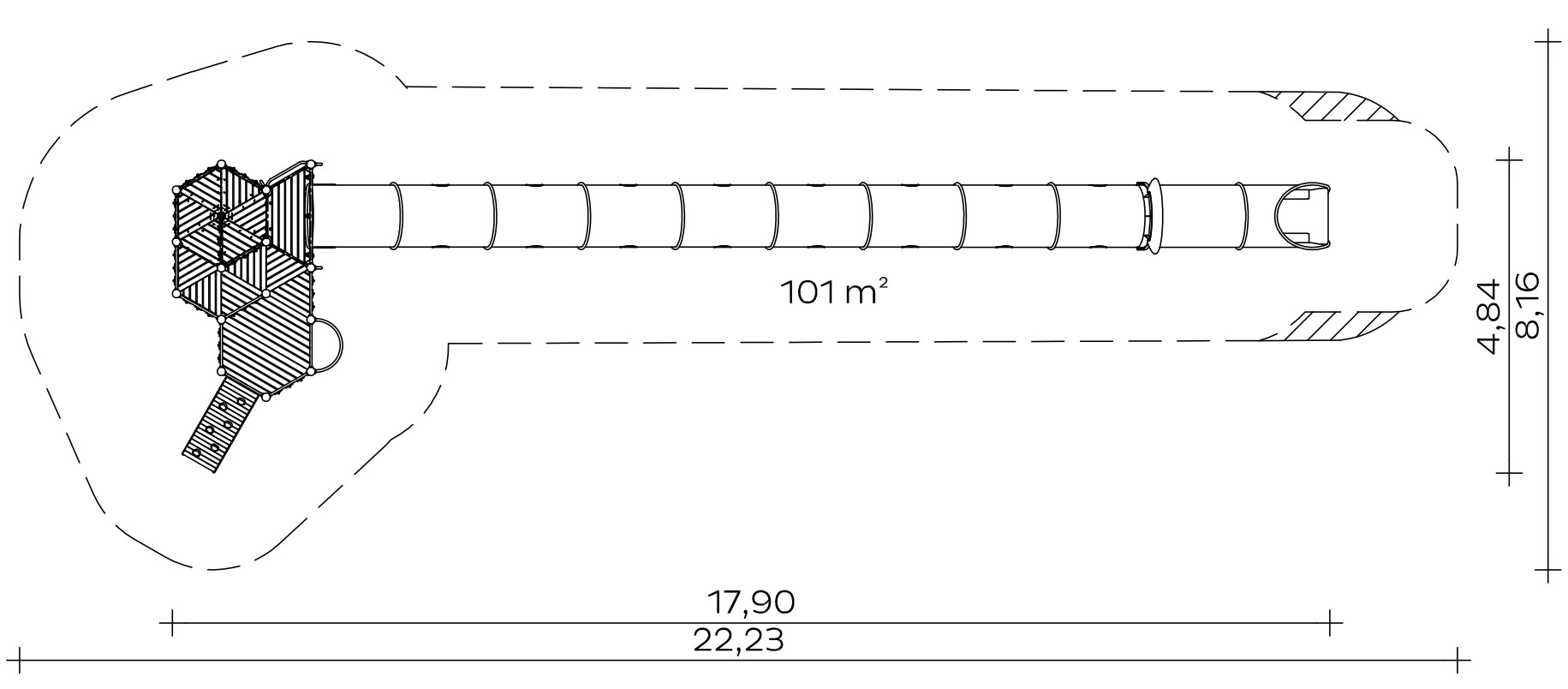

Mindestraum

8,16 x 17,57 m (82 m²)

Podesthöhen

1,40 bis 4,00 m

Gewicht

1610 kg schwerstes Einzelteil · 3754 kg insgesamt

Standpfosten

Standpfosten aus Edelstahl, Ø 120 x 3 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Das Trapezpodest für den Rollenbahn-Anschluss ist mit einem 6 mm dicken, gekanteten Verstärkungswinkel zur Befestigung des Einsitz-Flansches ausgestattet.

Anbauteile

• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm
• Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm, ab 1,50 m Höhe mit Zusatz-Querriegel, 30 mm
• Gitterbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 25 x 2 mm, einteilige Schweißkonstruktion
• Brüstung aus Edelstahl, 4 mm, für Rollenbahn, mit Pultdach aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte, 13 mm, Befestigung zwischen Edelstahlrohren Ø 38 x 2,5 mm
• Kletterwand aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte mit einseitig aufgesetzten Freeclimbing-Elementen, 20 mm, Rahmen aus Edelstahlrohren Ø 33,7 x 2 mm
• Sprosse (gekröpft) aus Edelstahlrohr, Ø 33,7 mm
• senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm
• Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatten, 20 mm
• Sitzbank 0,80 m aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte, 20 mm, auf Edelstahlrohr, Ø 33,7 x 2 mm
• Rollenbahn mit Anschluss für Stützpfosten, einteilig verschweißt, Blechdicke: 2,5 mm, beidseitig Greiföffnung im Einsitzteil, beidseitig Polyacryl-Lichtöffnungen, mit innenliegender Bahnführung aus Edelstahl, wälzgelagerte Edelstahlrollen, Ø 50 mm,
• Stützpfosten aus Edelstahlrohr Ø 120 x 3 mm mit Steckfuß
• Tiefenverankerung für den Rollenbahn-Auslauf aus Edelstahlrohr Ø 48,3 x 2,6 mm mit Flachstahlstreben, 8 mm
• Überkletterschutz aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte, an Klemmschelle befestigt, Montage vor Ort
• Turmdach, Neigung 72°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, mit Windspiel

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen und Rollenbahnen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile

Edelstahl

Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.

Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

2 Stck. 0,30 x 0,30 x 0,40 m 1 Stck. 0,40 x 0,40 x 0,60 m 1 Stck. 1,20 x 0,40 x 0,40 m

16 Stck. 0,50 x 0,50 x 0,60 m

Montagerichtzeit

3 Monteure je 16 Stunden, zzgl. Hebezeug (ohne Fundamenterstellung)

Freie Fallhöhe

2,00 m

Geeignet für

Kinder ab 4 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

13,23 × 4,83 × 8,33 cm

Altersgruppe

4+

Einsatzgebiete

beaufsichtigte Spielplätze

Hebezeug erforderlich

ja

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gleichgewicht, Gruppenspiele, Höhenerfahrung, Kommunikation, Koordination

Varianten

Classic
