- Standpfosten
- Stahl, feuerverzinkt, matt pulverbeschichtet
- Ø 139,7 mm
- Gründung G1
- zum Einbetonieren
Halbrundhölzer Kiefer kerngetrennt, kesseldruckimprägniert, Ø ca. 10 cm/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
Bestandteile
Geländerhöhe über Tunnel 127 cm (ohne Tunnelüberschüttung)
- Brüstung, Halbrundhölzer
- Halbrundhölzer: auf Abstand montiert
- Geländerbohle 9,5 x 9,5 cm
- halbhohe Verkleidung, HPL 10 mm
- um Tunneleingang, als Hangabstützung
Technische Daten
- Gerätetyp
- Einzelgerät
- Spielschwerpunkt
- Raumgestaltung, Spielfiguren & Sinneserfahrung
- Einsatzbereich
- Kindergarten, Öffentlicher Spielplatz
- Empfohlene Altersklasse
- Besonders geeignet für Kinder ab 3 Jahren
- Platzbedarf
- Länge: 486 cm Breite: 160 cm
- Gerätegröße
- Länge: 191 cm Breite: 19 cm Höhe: 228 cm
- Prüfgrundlage
- TÜV-Product-Service geprüft nach EN 1176
- Eignung & Funktion
- Ausdauer & Kraft, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten
- Montageaufwand
- Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 30 Min.
- Fundamentangaben
- Fundamente (bauseits): 2 Maximale Aushubtiefe: 90 cm Betonbedarf: 0,54 m³
- Größtes Bauteil
- Länge: 310 cm Breite: 190 cm Höhe: 20
- Schwerstes Bauteil
- 130 kg
- Freie Fallhöhe
- 100 cm
- Aufprallfläche
- 6,80 m²
- Bodenart
- Spielplatz: Anforderungen für Deutschland & Europa
- Farbschema HPL-Platten
- Bärbraun
- Farbschema Pulverbeschichtung
- Verkehrsblau RAL 5017
Teil 7 verpflichtet Betreiber zu regelmässigen Kontrollen: visuelle Routineinspektion, operative Inspektion alle 1–3 Monate und die jährliche Hauptinspektion. Verschlissene Teile — Sitze, Ketten, Schäkel, Netze, Federn — müssen ersetzt werden, und zwar so, dass die Gerätesicherheit erhalten bleibt. Originalersatzteile oder gleichwertige geprüfte Teile bewahren die Konformität des Geräts.

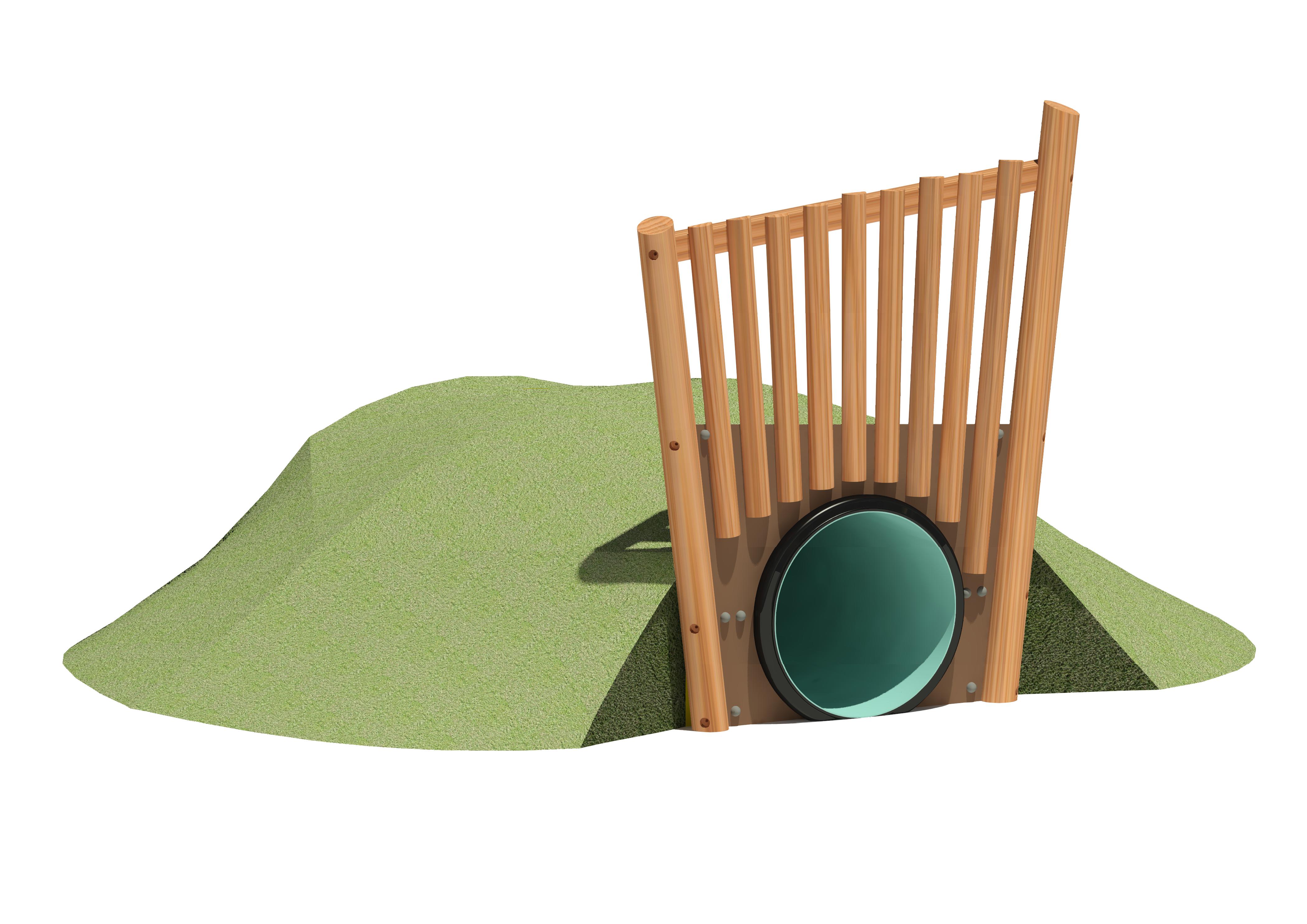

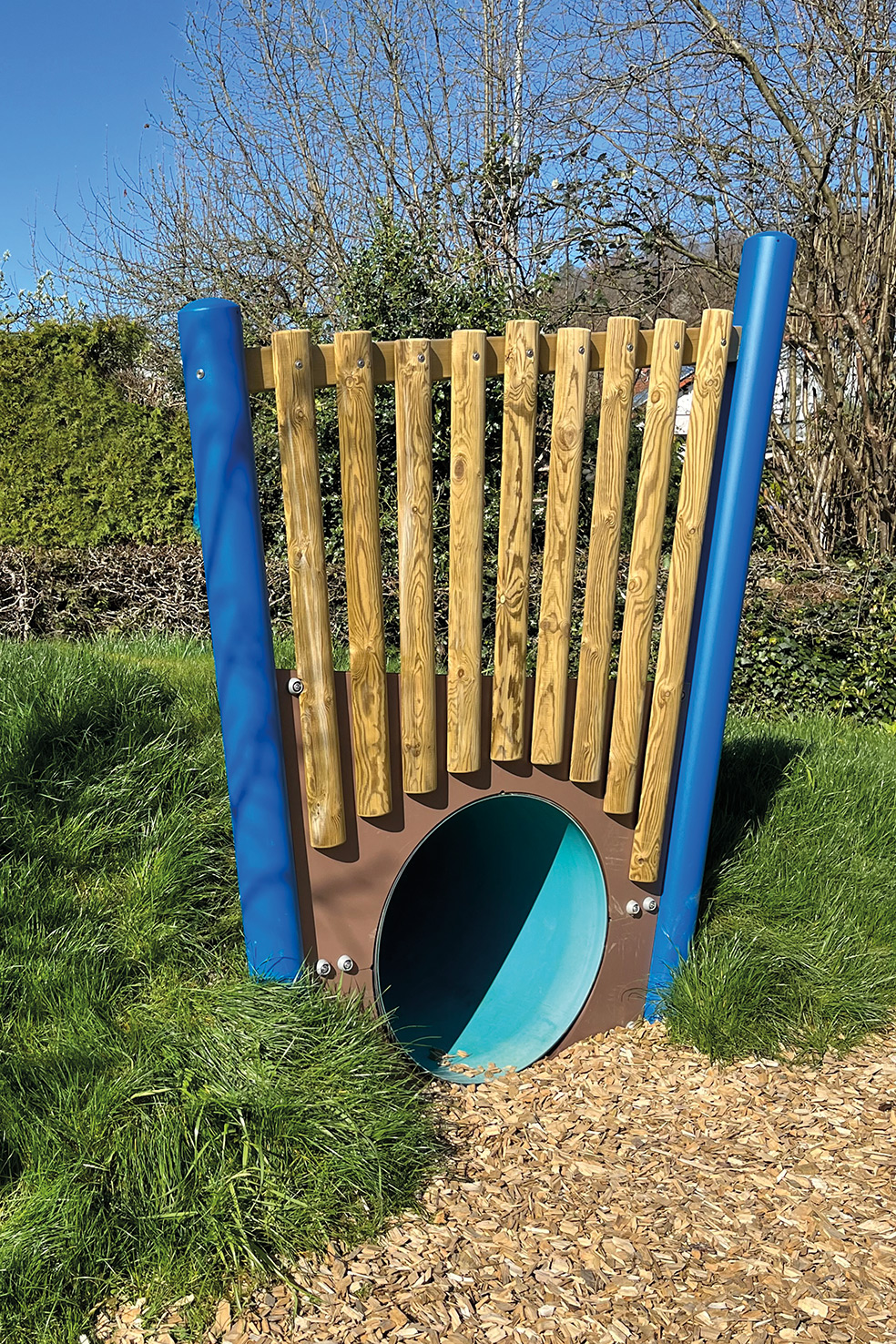

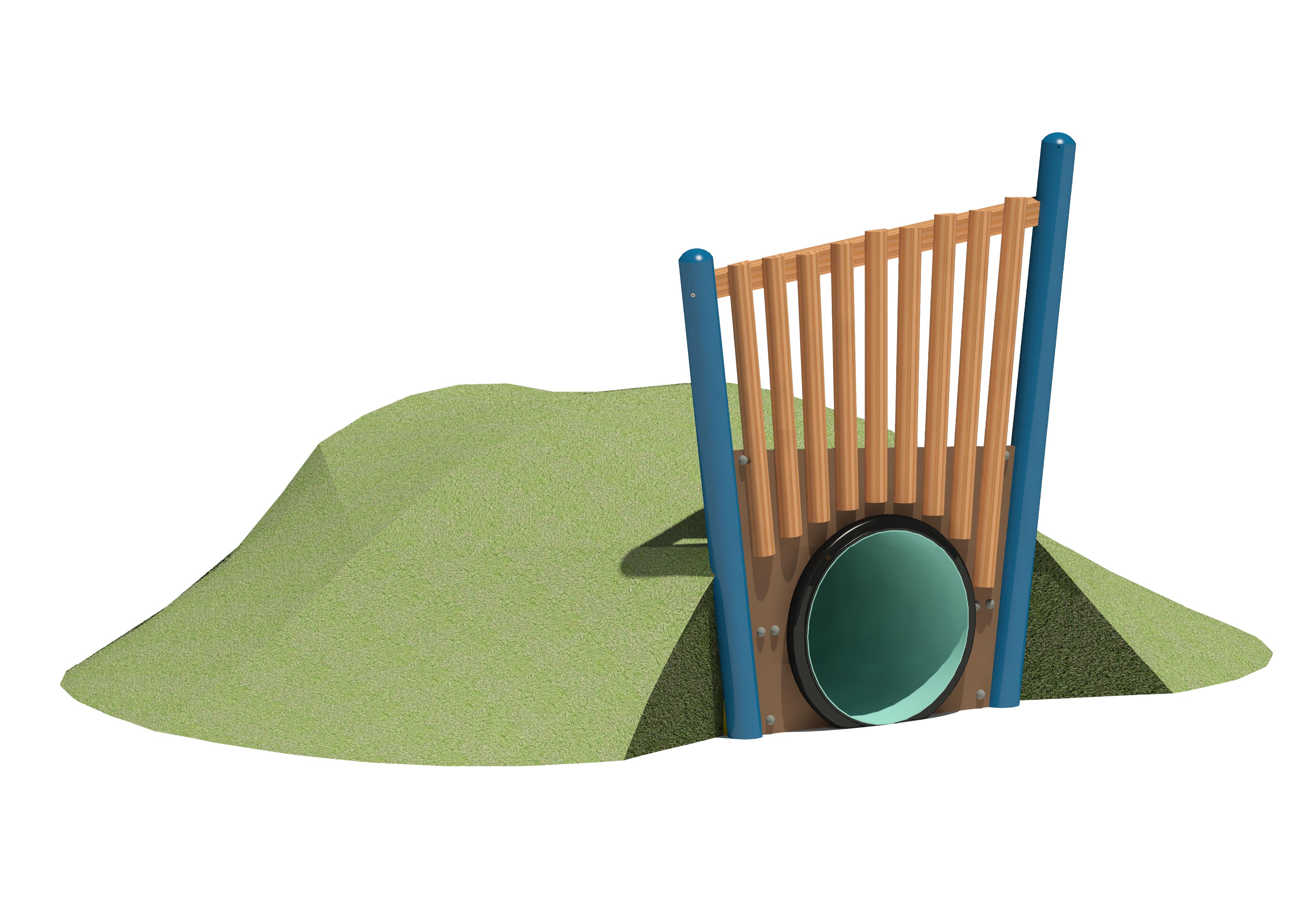

Tunnelbrüstung 4960
Maier Spielplatzgeräte — ganzes Sortiment →
Artikel EM-F-4960-G1-S6-F3
| Hersteller | Maier Spielplatzgeräte |
|---|---|
| Artikel | EM-F-4960-G1-S6-F3 |
| Kategorie | Ersatzteile · Anker & Fundamente |
| Freie Fallhöhe | 1 m |
| Alter | ab 3 Jahren |
| Lieferzeit | ca. 13 Wochen |
| Material / Lebensdauer | Metall / Edelstahl · rechnerisch ~30 Jahre |
Hersteller und Verantwortlicher
Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch
In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.
Sicherheit und Norm
Freie Fallhöhe 1 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.
Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →
Lieferung und Montage
Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.
Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →
Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.
