Gründung G1

zum Einbetonieren

Bestandteile

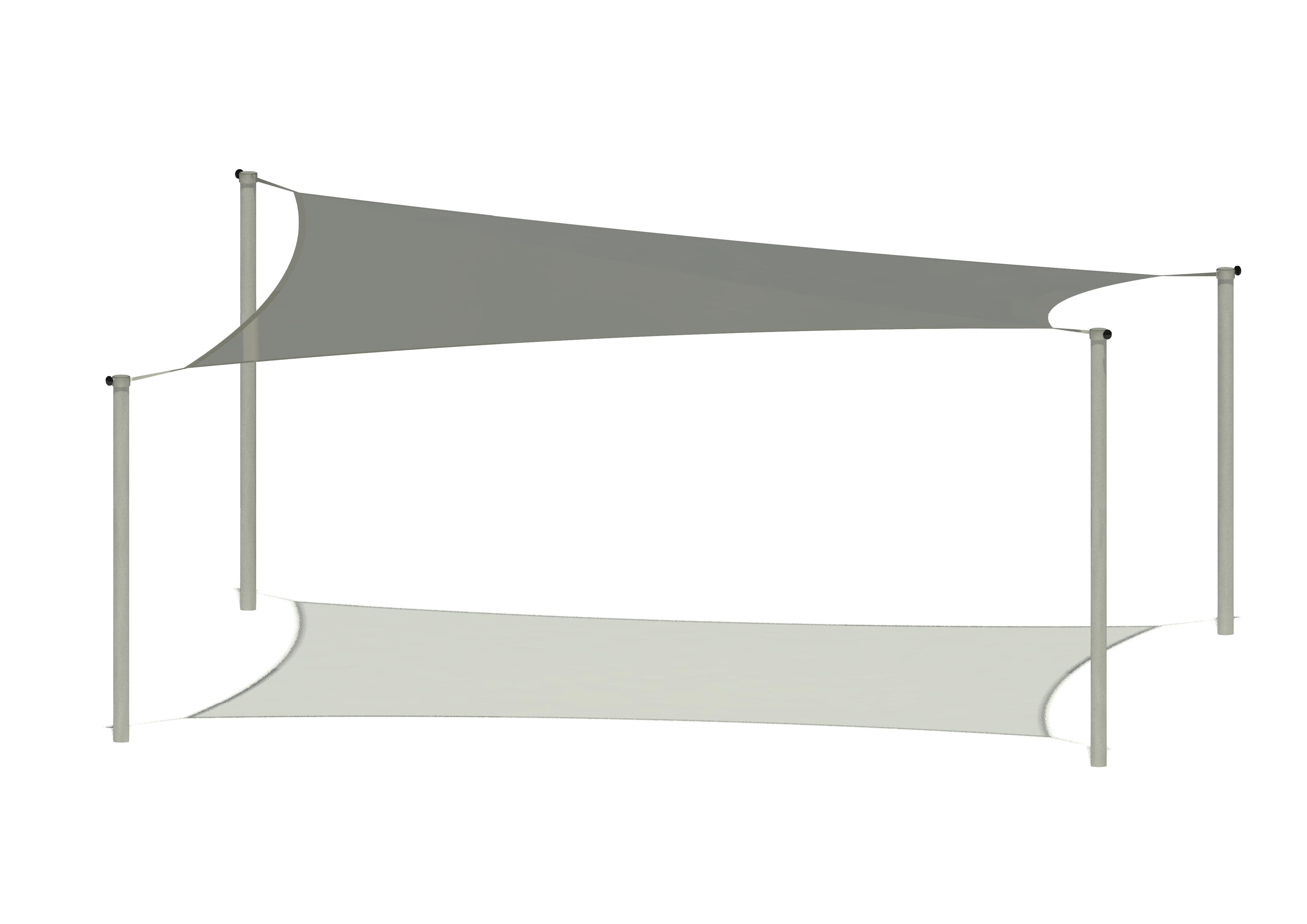

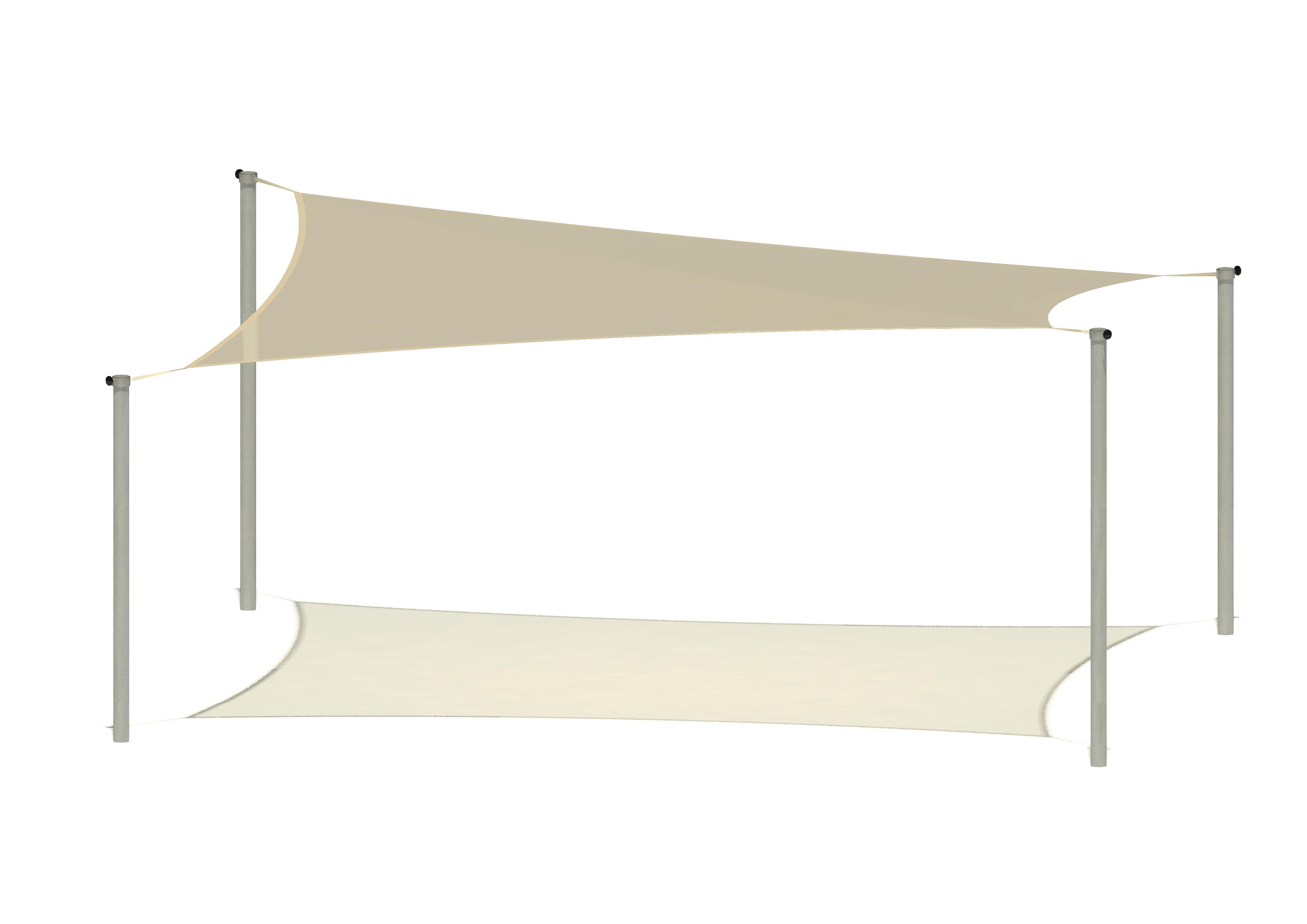

Sandkastenabdeckung/ Temporärer Sonnenschutz für Sandkasten mit Außenmaß 300 x 400 cm, Membrangröße ca. 400 x 488 cm

• 4 Standpfosten, Stahl, feuerverzinkt, Rohrenden verschlossen mit Abdeckkappen, PVC
• Rundrohr Ø 88,9 mm
  • 2 Tiefpunkte: Höhe über OK-Gelände ca. 205 cm
  • 2 Hochpunkte: Höhe über OK-Gelände ca. 245 cm
• stufenlose Höhenverstellung mittels Schiebemanschetten, Edelstahl
  • Sterngriff, PA
• Membran, HDPE-Gewebe, mit Hohlschnitt an allen Kanten (6%), Gewicht ca. 340 g/m², Reduktion der UV-Strahlung zwischen 91% - 98%
  • aus wasser- und luftdurchlässigem und UV-beständigem Kunststoff-Netzgewebe (Flach- und HDPE-Garn)
  • Kanten mit aufgenähten Randgurten zur Kraftübertragung auf die Membranfläche
  • Ecken mit Membranaufdopplungen zur Verstärkung
  • Membranfläche mit Mittelnaht zwischen den Hochpunkten
• je Membranecke mit einem eingenähten Ring, Edelstahl, zum Fixieren mittels Klemmspanngurt

Hinweis

• Die Membran muss, bei Nichtbenutzung, abgelassen und so verspannt werden, dass möglichst geringe Windlasten auf die Membran einwirken können.
• Um eine perfekte Flächenstabilität des Membranbaus zu erhalten, müssen die Höhen der Standpfosten voll ausgenutzt werden.
• Die Plane ist NICHT ausgelegt für: Schneelasten/ Eislasten/ Regenlasten/ Windlasten > 9 m/s (5 Beaufort)
• Bei zu erwartendem Auftreten einer der oben genannten Lastfälle, darf die Plane nicht aufgespannt werden, oder muss vorab abgelassen und fest verspannt werden, um Schäden am System zu vermeiden.

Technische Daten

Gerätetyp

Einzelgerät

Spielschwerpunkt

Sand

Farbe

sand-ohne

Einsatzbereich

Kinderkrippe, Kindergarten

Platzbedarf

Länge: 628 cm Breite: 540 cm

Gerätegröße

Länge: 548 cm Breite: 460 cm Höhe: 245 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Montageaufwand

Anzahl Monteure: 2 Zeitaufwand je Monteur: 80 Min.

Fundamentangaben

Fundamente (bauseits): 4 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,88 m³

Größtes Bauteil

Länge: 320 cm Breite: 25 cm Höhe: 9 cm

Schwerstes Bauteil

25 kg

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HDPE-Gewebe

Sand
