Standpfosten

Stahl, feuerverzinkt, matt pulverbeschichtet

• • Ø 101,6 mm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Geländer und Podestrahmen Stahl, feuerverzinkt, matt pulverbeschichtet/ Podestboden, HPLX

• • Geländer/ Podestrahmen: 4-Kantrohr/ -profil, 40 x 40 mm
  • Podestboden: HPLX 12 mm, strukturierte Oberfläche

Anbaurutschbahn Edelstahl

Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 190 cm

Bestandteile

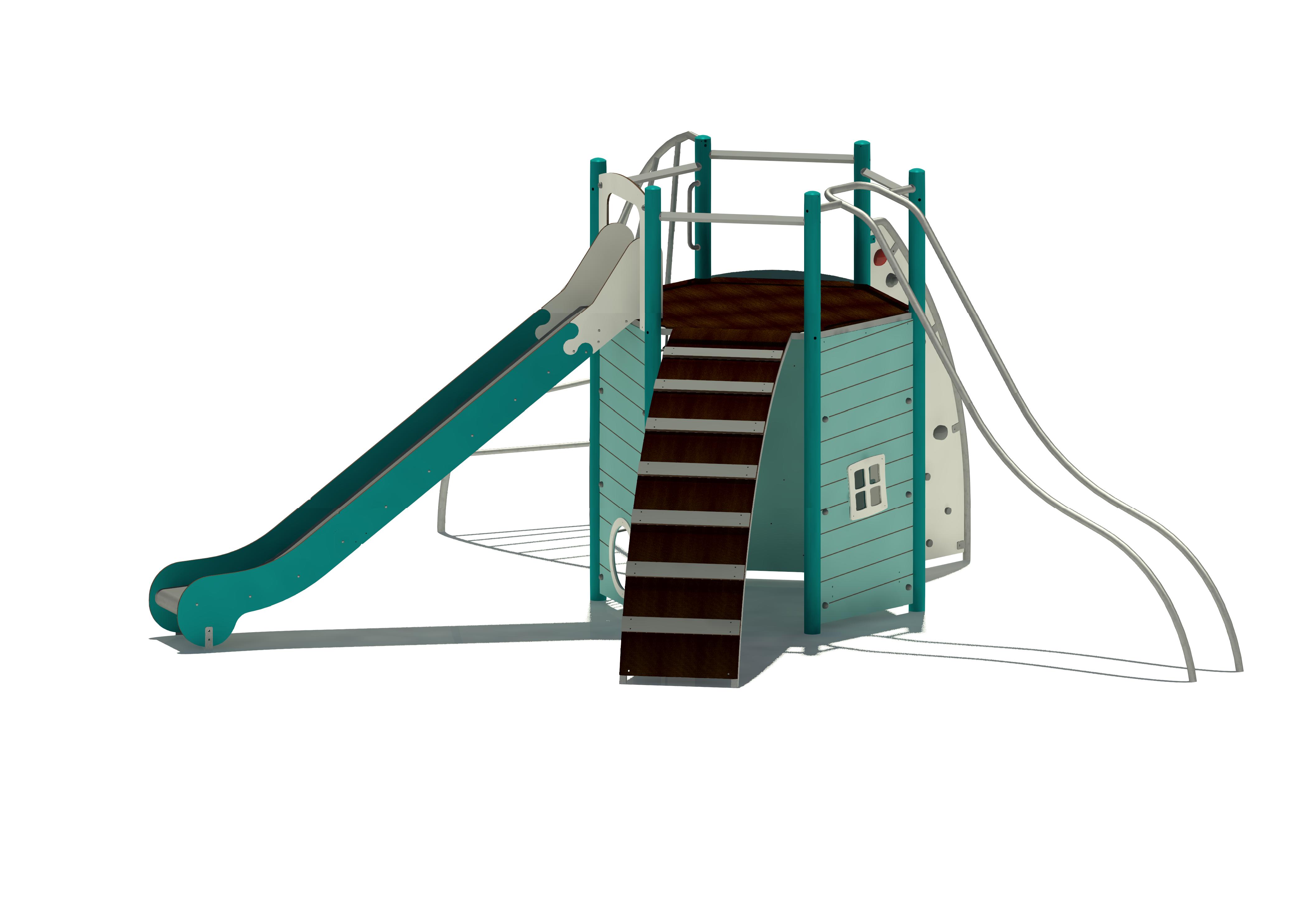

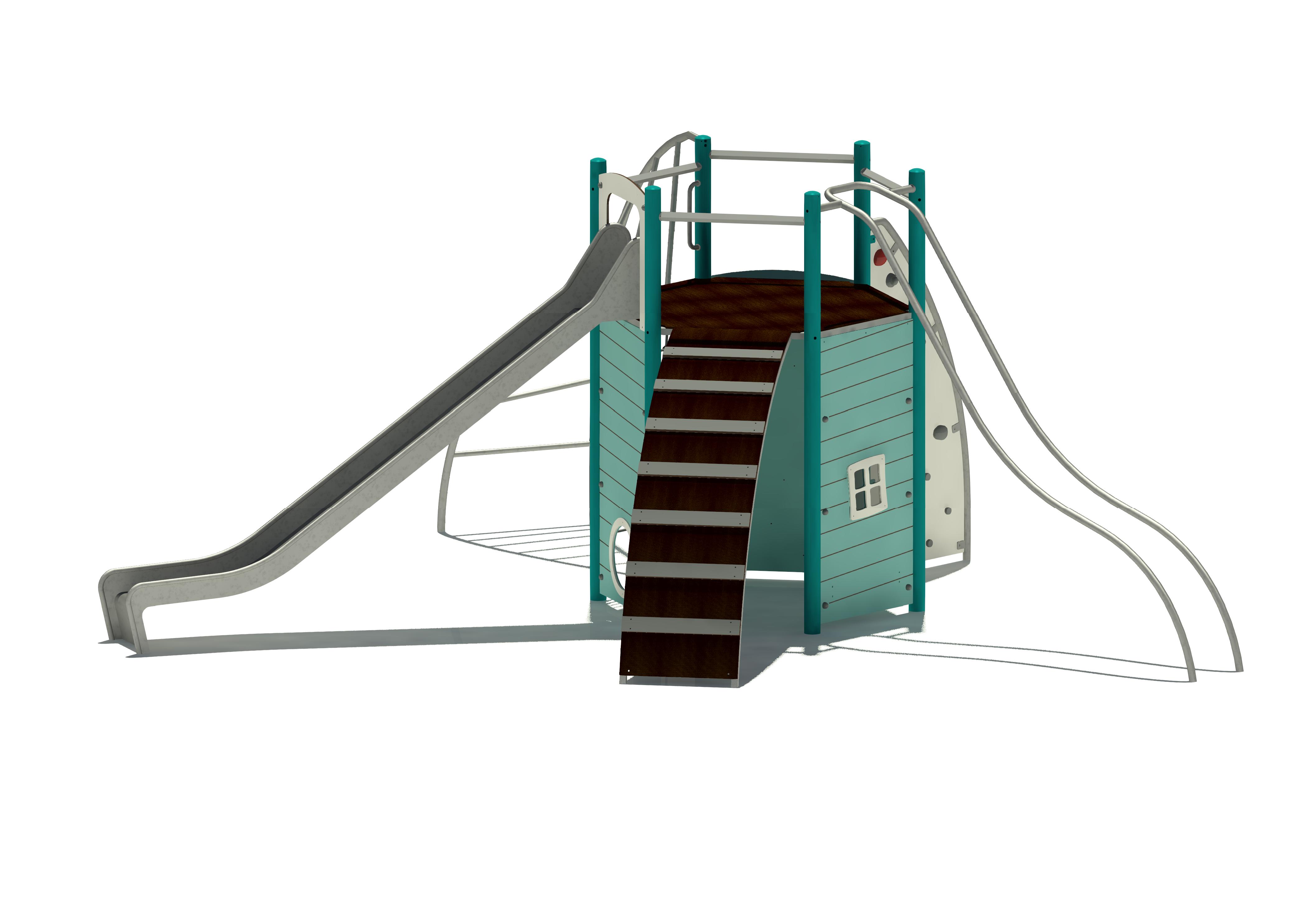

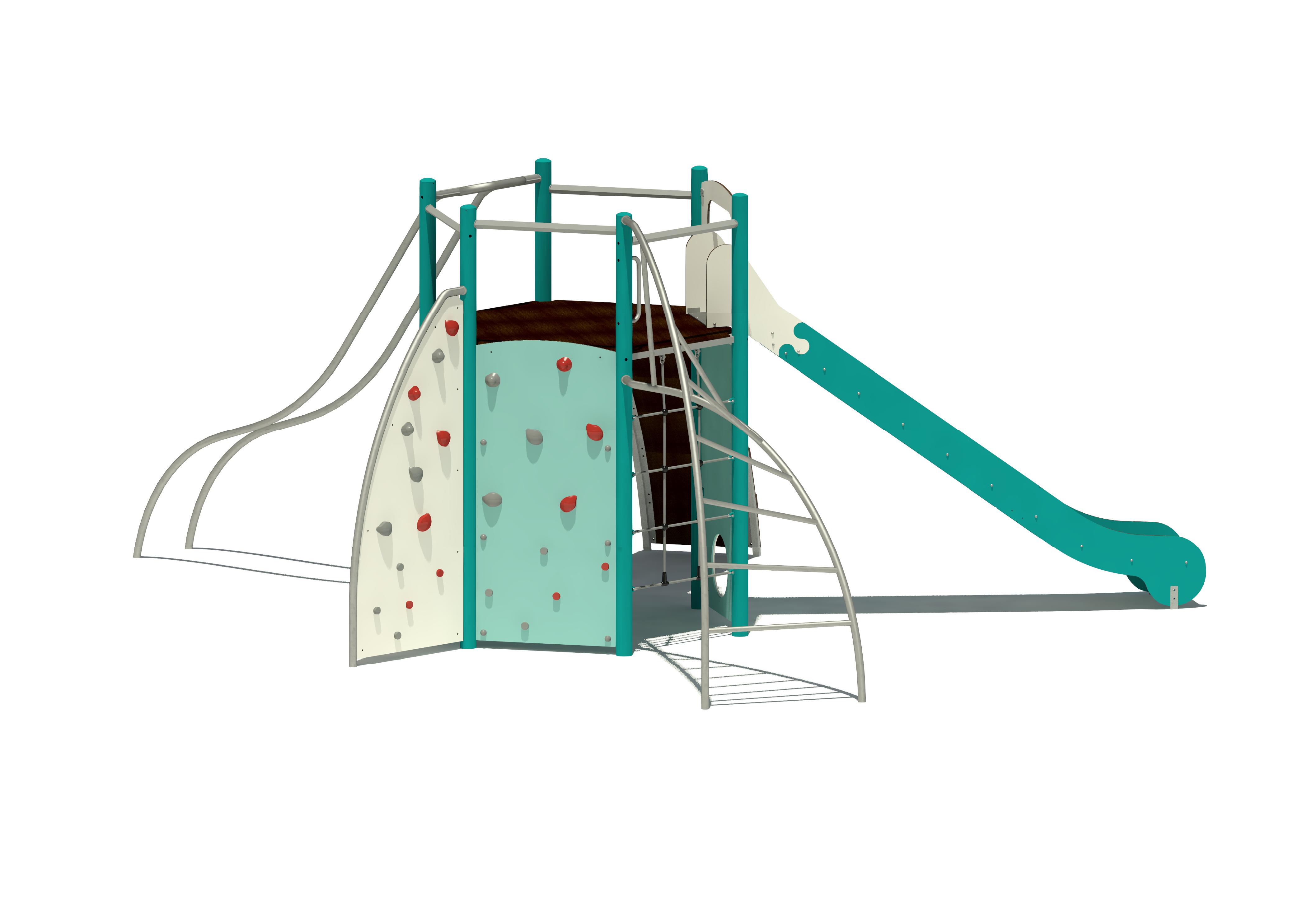

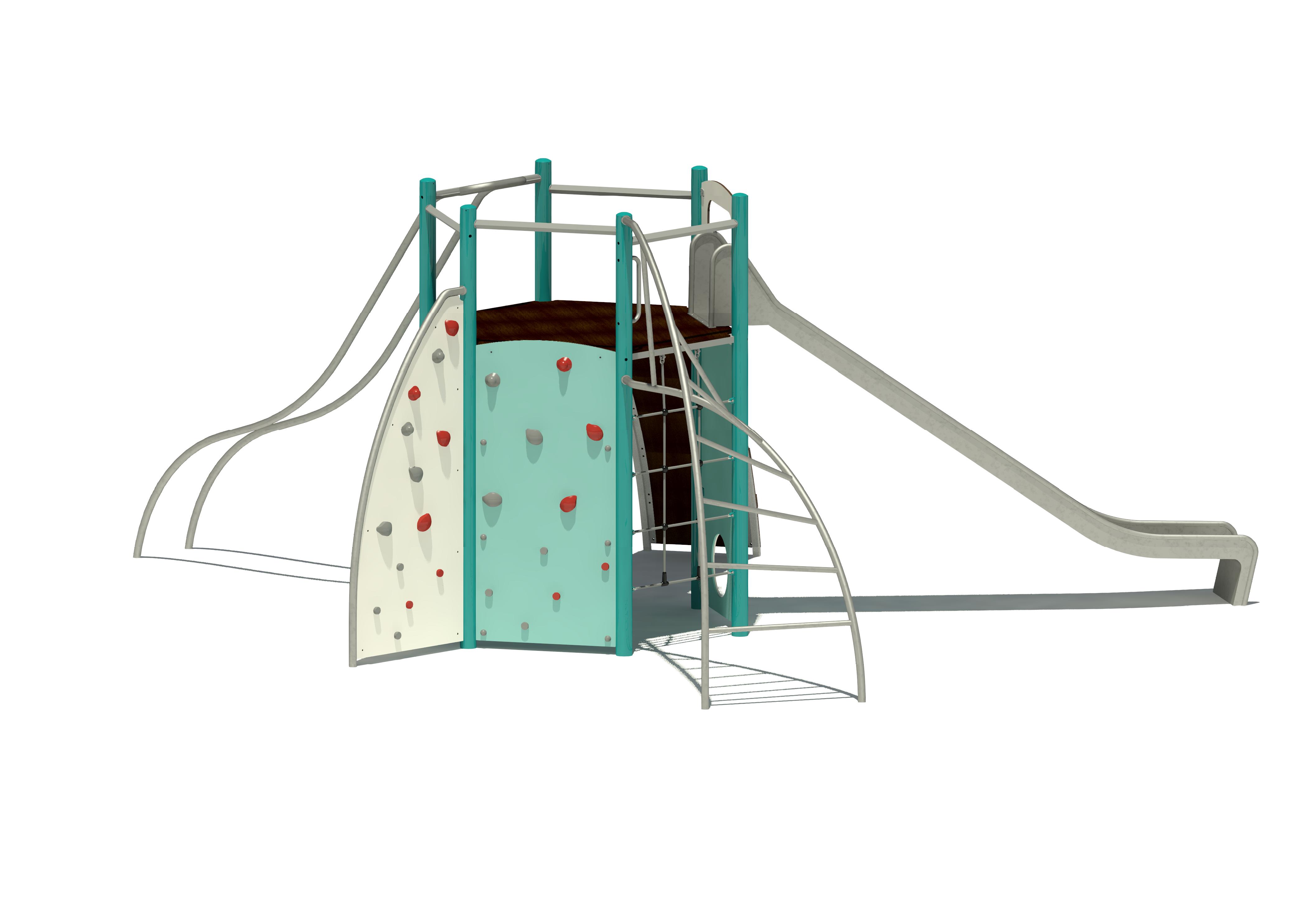

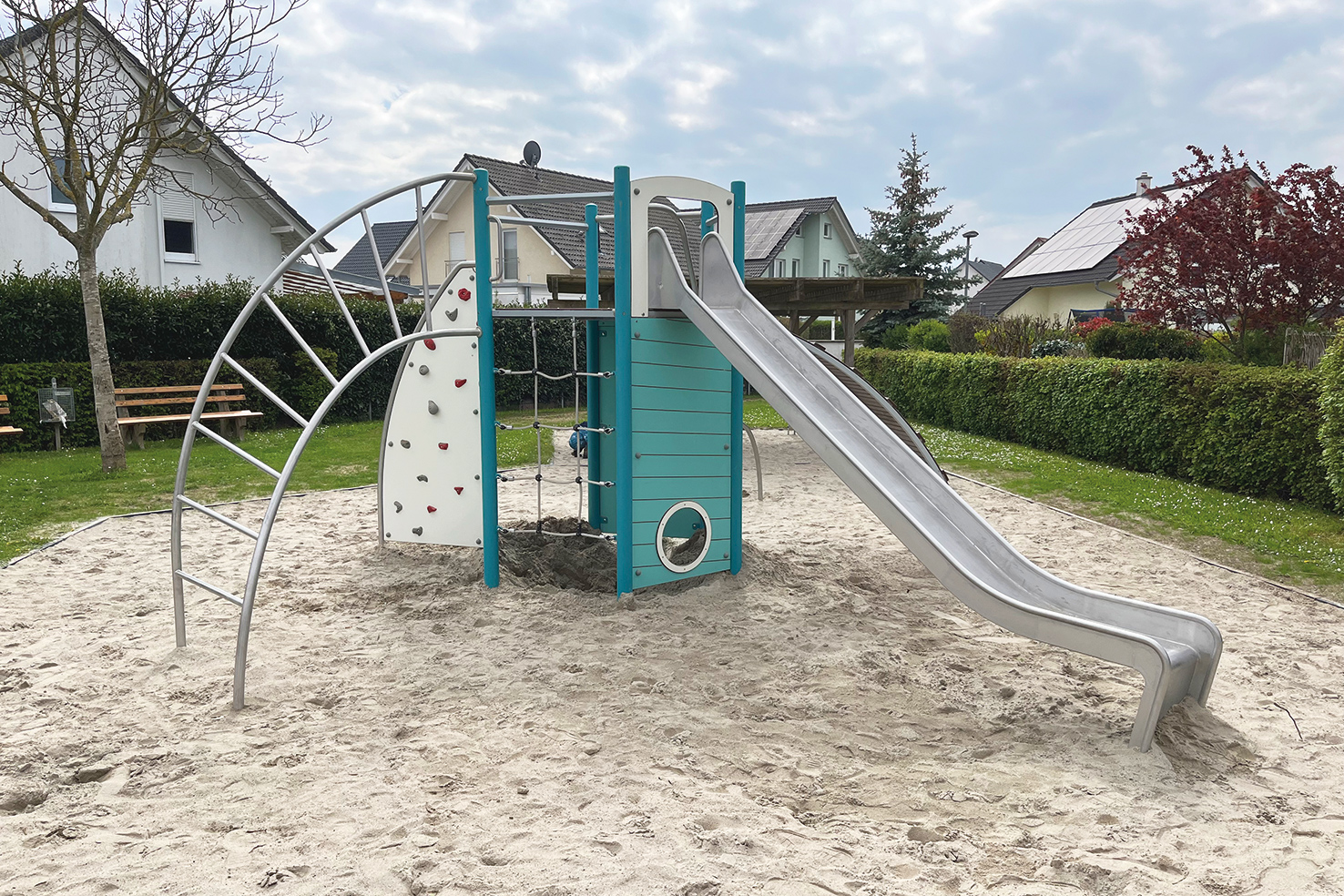

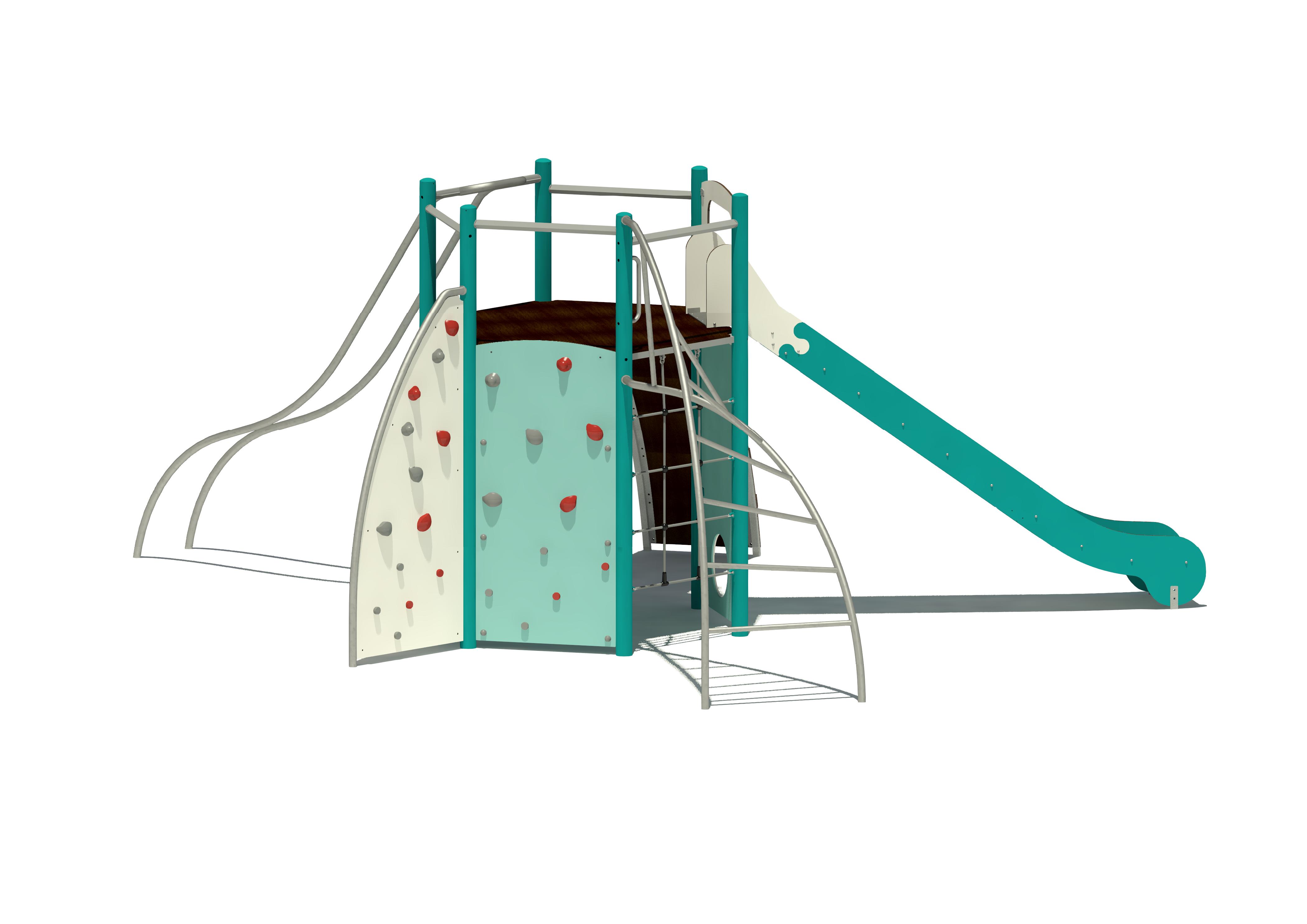

6-Eck-Spielturm

Podesthöhe 190 cm, Außenmaß 185 x 210 cm

• Geländerrutsche [190], Edelstahl
  • Edelstahlrundrohr Ø 48,3 mm
• Bogenrampe [190]
  • Unterzüge: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
  • Rampenbelag: HPLX 12 mm, strukturierte Oberfläche, Tritthilfen: HPL 20 mm
• Anbaurutschbahn, Verkleidungsplatte am Turm, HPL 15 mm
  • Handläufe: Edelstahlrundrohr Ø 33,7 mm
  • fugenlose Schweißverbindung von Rutschfläche und Seitenwangen
  • Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert, zum Aufdübeln
• senkrechtes Kletternetz [190], Herkulesmaterial, zwischen den Standpfosten
  • Netz: Herkulesmaterial Ø 16 mm
• Bogenleiter [190], Edelstahl
  • Standrohr: Edelstahlrundrohr Ø 48,3 mm, Sprossen: Edelstahlrundrohr Ø 33,7 mm
• Kletterwand [190], HPL 10 mm
  • Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
  • Routen: unterschiedliche Schwierigkeitsgrade
• Abschluss-Kletterwand, Höhe ca. 230 cm, Breite ca. 100 cm, HPL 10 mm, Standrohr, Edelstahl
  • Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
  • Routen: unterschiedliche Schwierigkeitsgrade, beidseitig bekletterbar
  • Standrohr: Edelstahlrundrohr Ø 48,3 mm
• hohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Fensterapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
• hohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Schlupfloch mit Umrandungsapplikation, HPL 10 mm

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Multifunktional

Bauserien

Bauserie 5

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 5 Jahren

Platzbedarf

Länge: 1105 cm Breite: 858 cm

Gerätegröße

Länge: 717 cm Breite: 538 cm Höhe: 280 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 180 Min.

Fundamentangaben

Fundamente (bauseits): 12 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,61 m³

Größtes Bauteil

Länge: 355 cm Breite: 210 cm Höhe: 185 cm

Schwerstes Bauteil

380 kg

Freie Fallhöhe

230 cm

Aufprallfläche

61,60 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Edelweiß, Koalagrau, Eistürkis

Farbschema HPLX-Platten

Biberbraun

Farbschema Seilartikel

Hellgrau

Farbschema Pulverbeschichtung

Weißaluminium RAL 9006 , Türkisblau RAL 5018

Farbschema Klettergriffe

Grau, Rot
