Standpfosten

Stahl, feuerverzinkt, matt pulverbeschichtet

• • Ø 101,6 mm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Geländer und Podestrahmen Stahl, feuerverzinkt, matt pulverbeschichtet/ Podestboden, HPLX

• • Geländer/ Podestrahmen: 4-Kantrohr/ -profil, 40 x 40 mm
  • Podestboden: HPLX 12 mm, strukturierte Oberfläche

Anbaurutschbahn Edelstahl

Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm

Bestandteile

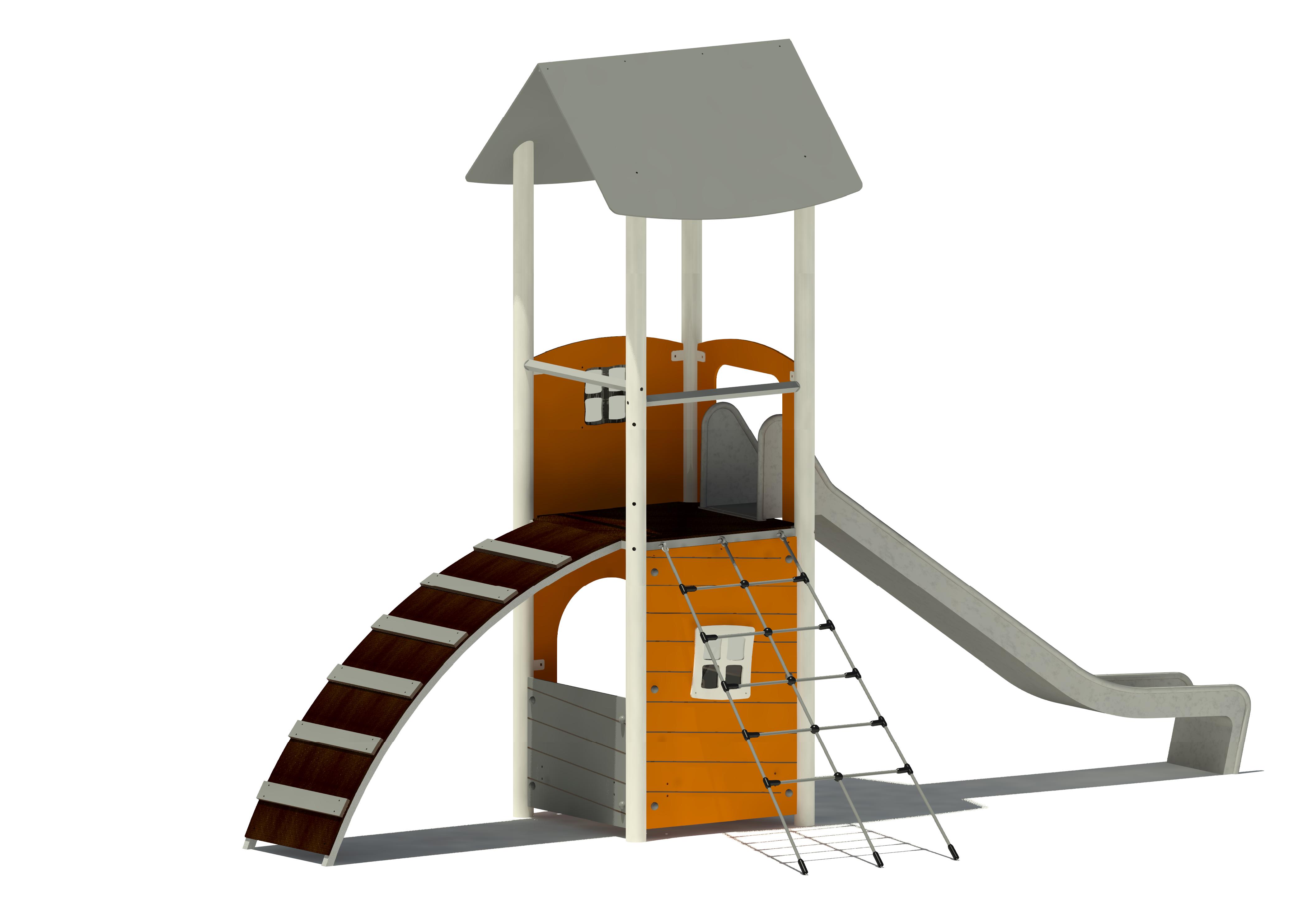

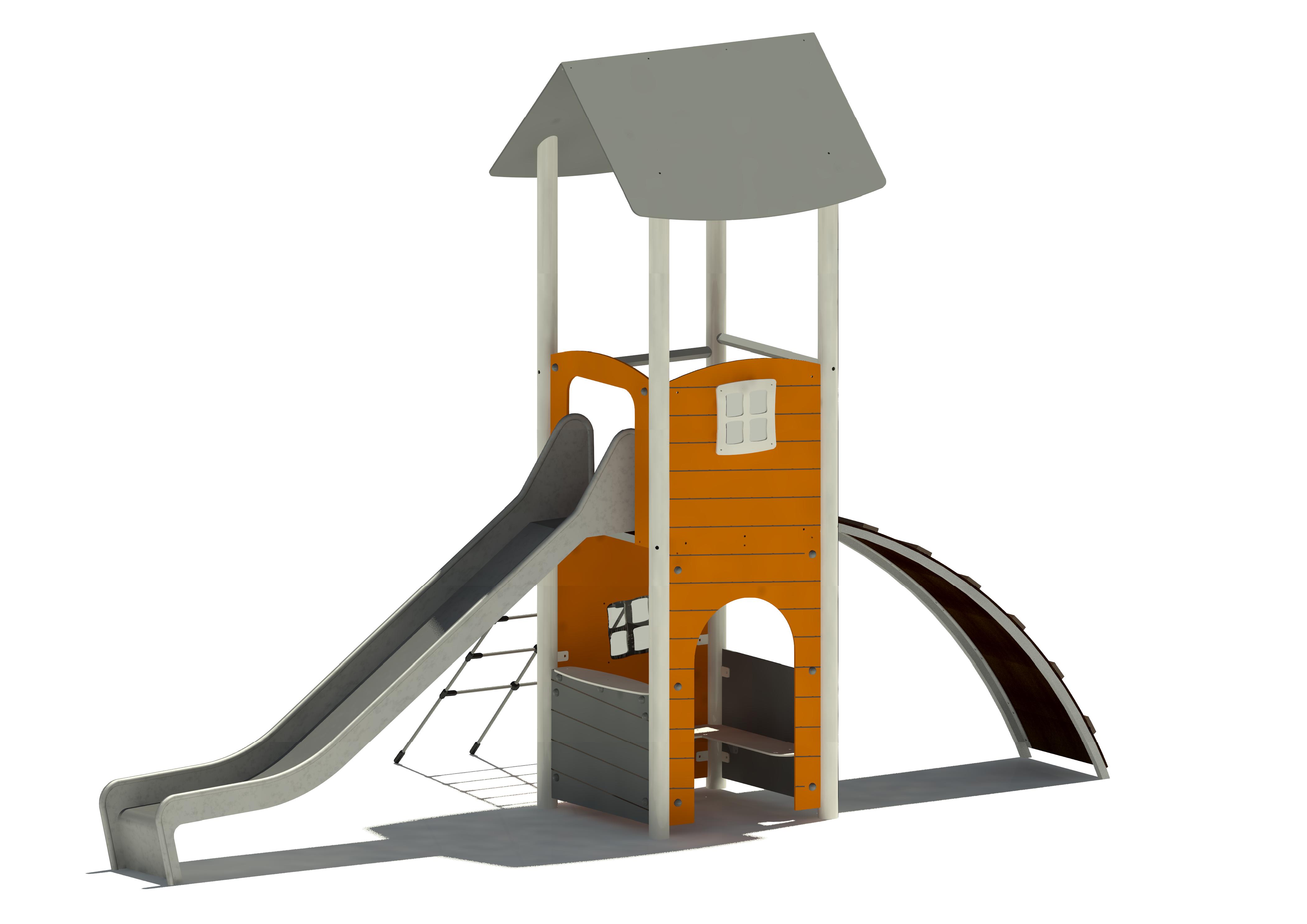

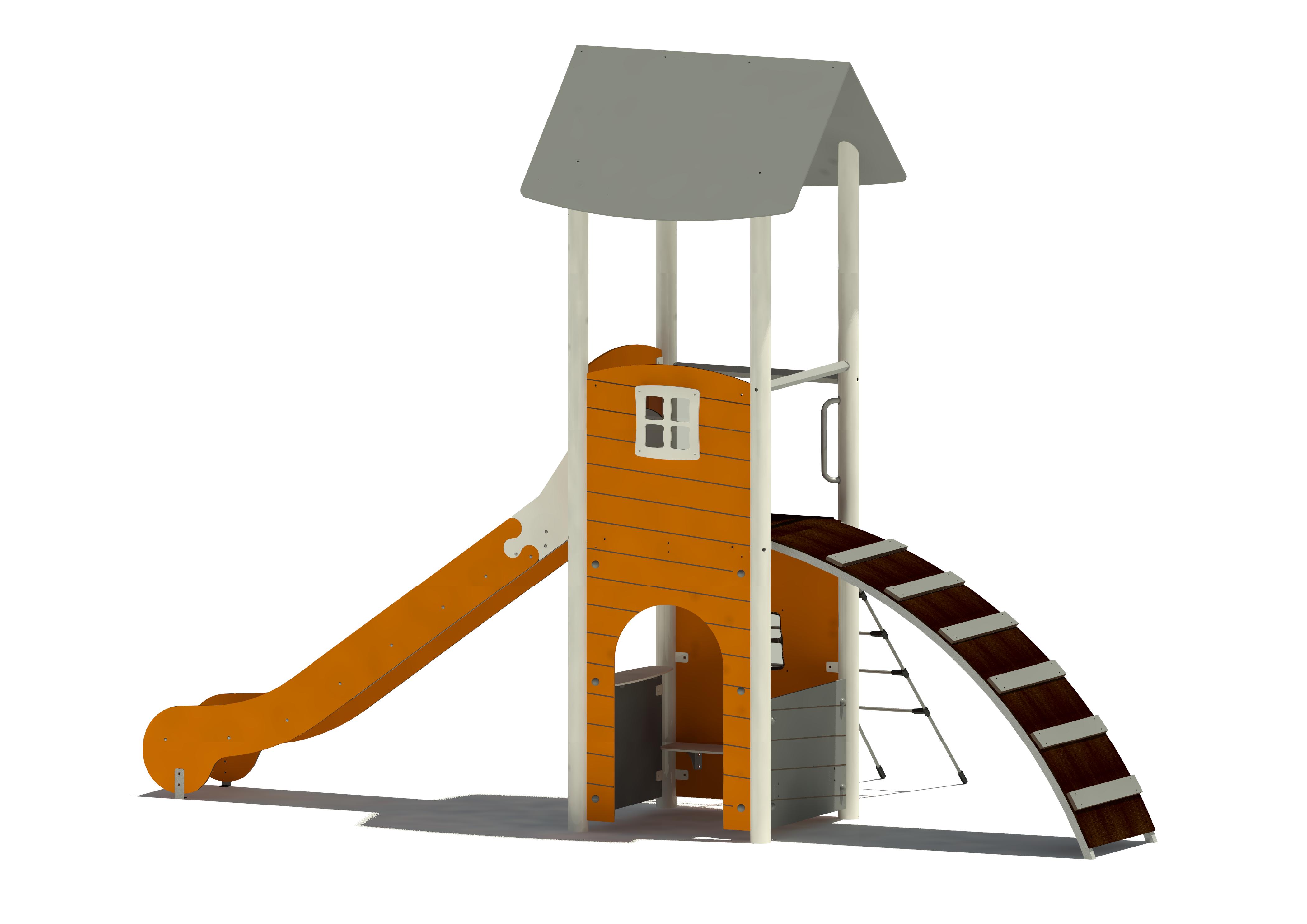

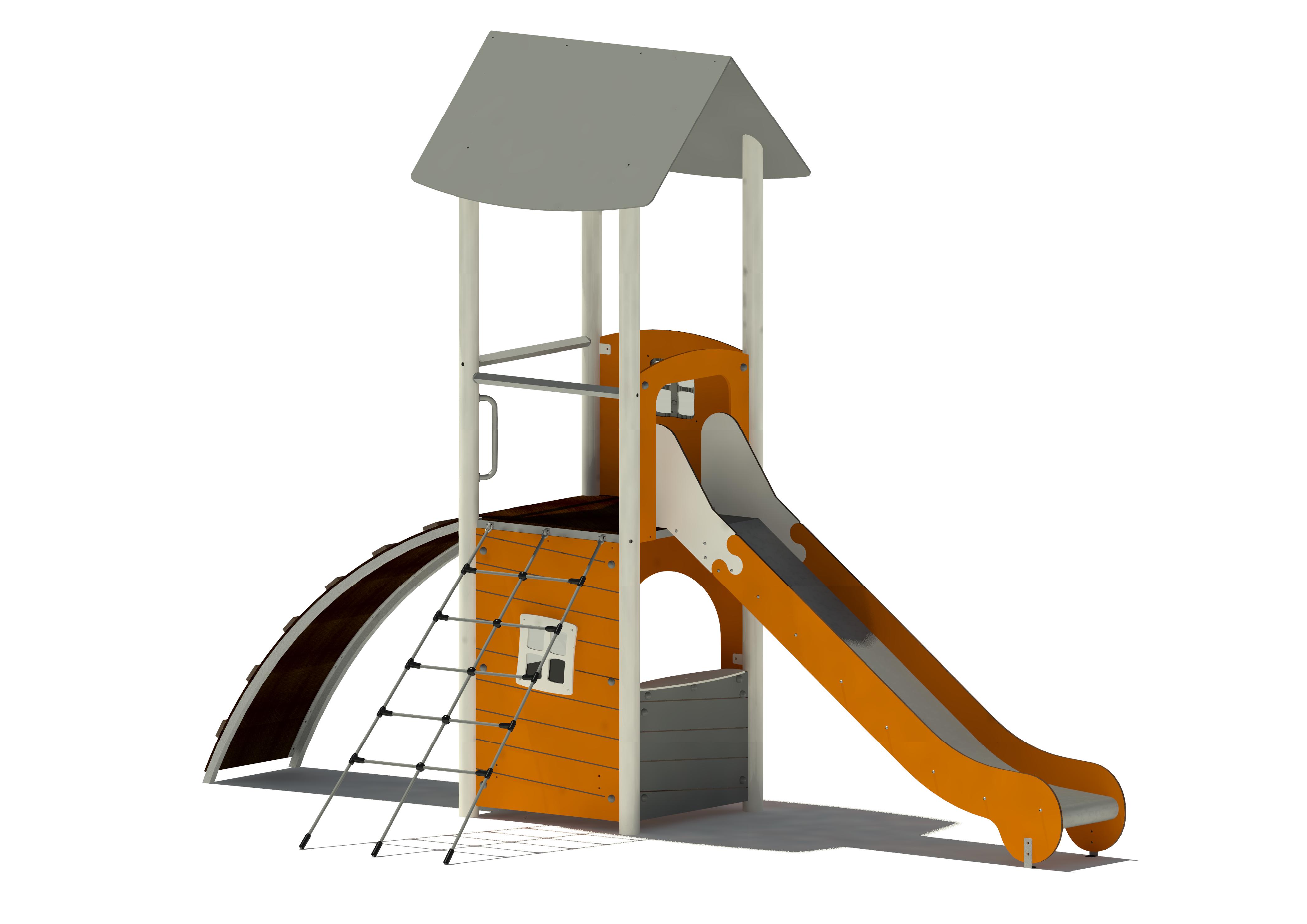

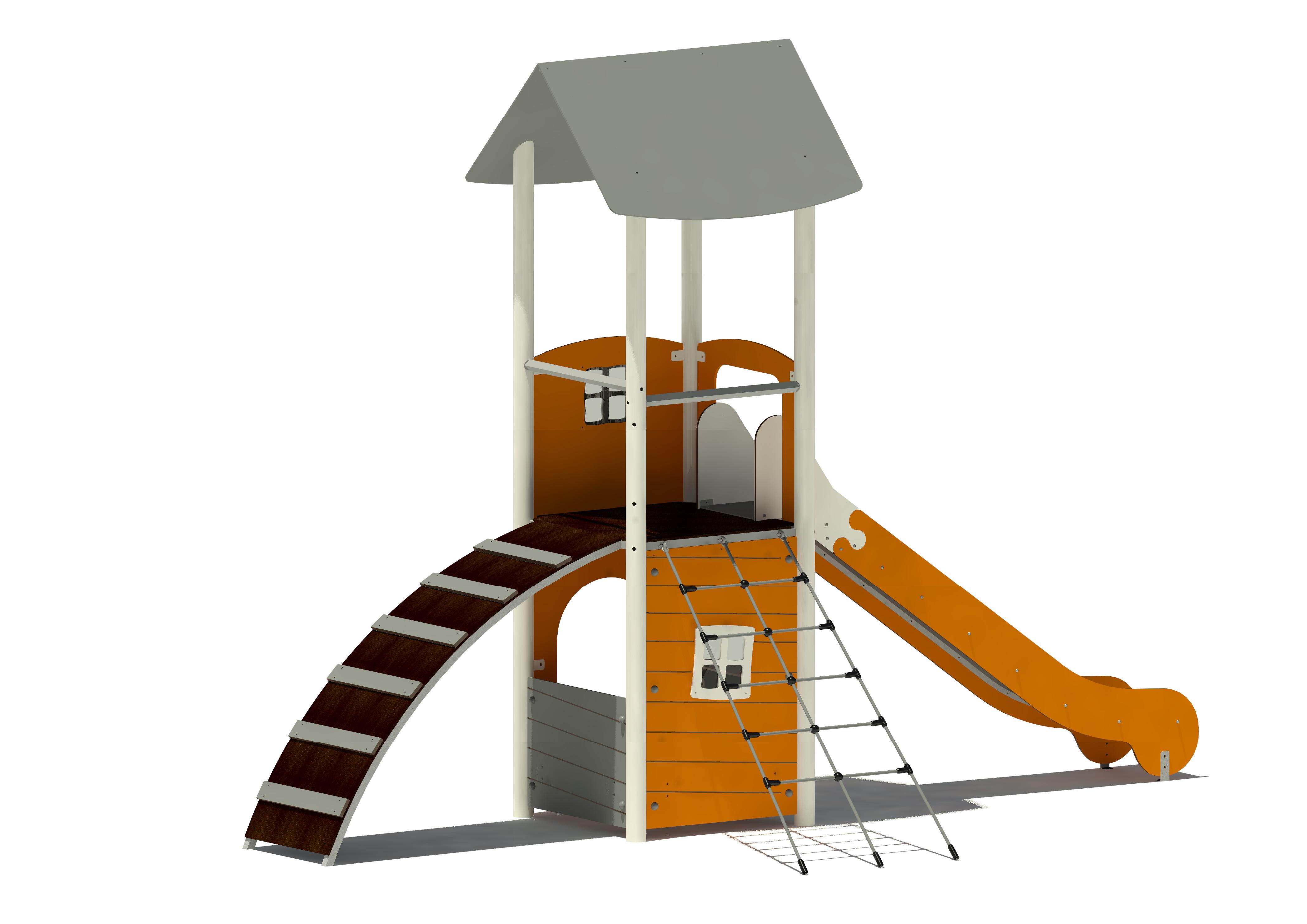

4-Eck-Spielturm

Podesthöhe 150 cm, Außenmaß 110 x 110 cm

• Giebeldach, Dachflächen, HPL 10 mm
  • Firstwinkel: Winkeleisen, Edelstahl 40 x 40 mm
• schräges Kletternetz „trapezförmig“ [150], Herkulesmaterial
  • Netz: Herkulesmaterial Ø 16 mm
  • Bodenanker: Stahl, feuerverzinkt
• Bogenrampe [150]
  • Unterzüge: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
  • Rampenbelag: HPLX 12 mm, strukturierte Oberfläche, Tritthilfen: HPL 20 mm
• Brüstung, HPL 10 mm, mit Konturfräsungen, Fensterapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
• Anbaurutschbahn, Verkleidungsplatte am Turm, HPL 15 mm
  • Handläufe: Edelstahlrundrohr Ø 33,7 mm
  • fugenlose Schweißverbindung von Rutschfläche und Seitenwangen
  • Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert, zum Aufdübeln
• hohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Fensterapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
• halbhohe Verkleidung, HPL 10 mm, mit Konturfräsungen
• Eck-Sitzbank, HPL 10 mm
• Rundbogeneingang, HPL 10 mm, mit Konturfräsungen
• halbhohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Theke, HPL 10 mm

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Multifunktional

Bauserien

Bauserie 5

Einsatzbereich

Kindergarten, Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 4 Jahren

Platzbedarf

Länge: 917 cm Breite: 566 cm

Gerätegröße

Länge: 558 cm Breite: 267 cm Höhe: 384 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Geschwindigkeit, Gruppenspiel & Rollenspiel

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 140 Min.

Fundamentangaben

Fundamente (bauseits): 7 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,02 m³

Größtes Bauteil

Länge: 460 cm Breite: 150 cm Höhe: 150 cm

Schwerstes Bauteil

320 kg

Freie Fallhöhe

150 cm

Aufprallfläche

37,30 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Edelweiß, Koalagrau, Kürbisorange

Farbschema HPLX-Platten

Biberbraun

Farbschema Seilartikel

Hellgrau

Farbschema Pulverbeschichtung

Reinweiß RAL 9010 , Weißaluminium RAL 9006
