Standpfosten mit Pfostenschuhen

Kantholz Fichte kernfrei, kesseldruckimprägniert

• • 11,5 x 11,5 cm

Gründung G1

zum Einbetonieren

Hauptkomponente

Schnittholz Fichte kernfrei, kesseldruckimprägniert

• • Geländerbohlen 4,5 x 15,4 cm
  • Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Zangen 4,5 x 15,4 cm, Unterzüge 7,5 x 7,5 cm

Anbaurutschbahn Edelstahl

Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 120 cm

Bestandteile

HECK über 2 Raster

Außenmaß ca. 160 x 212 cm

Podesthöhe 120 cm

• Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
  • Handläufe: Edelstahlrundrohr Ø 33,7 mm
  • fugenlose Schweißverbindung von Rutschfläche und Seitenwangen
  • Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert, zum Andübeln
• Kletterwand [120], Höhe ca. 200 cm, Einkletteröffnung auf Podesthöhe 120 cm
  • Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
  • Routen: unterschiedliche Schwierigkeitsgrade
• Brüstung mit Schlitzen, HPL 10 mm
• hohe Verkleidung, HPL 10 mm, mit Konturfräsungen
• Sitzbank, HPL 10 mm
• hohe Verkleidung mit Eingangsöffnung, HPL 10 mm

Podesthöhe 100 cm

• Verkleidung Steuerhaus und Dachblende, HPL 10 mm
• Brüstungen, HPL 10 mm, mit Konturfräsungen, 1 Aufkleber Motiv „Rettungsring“

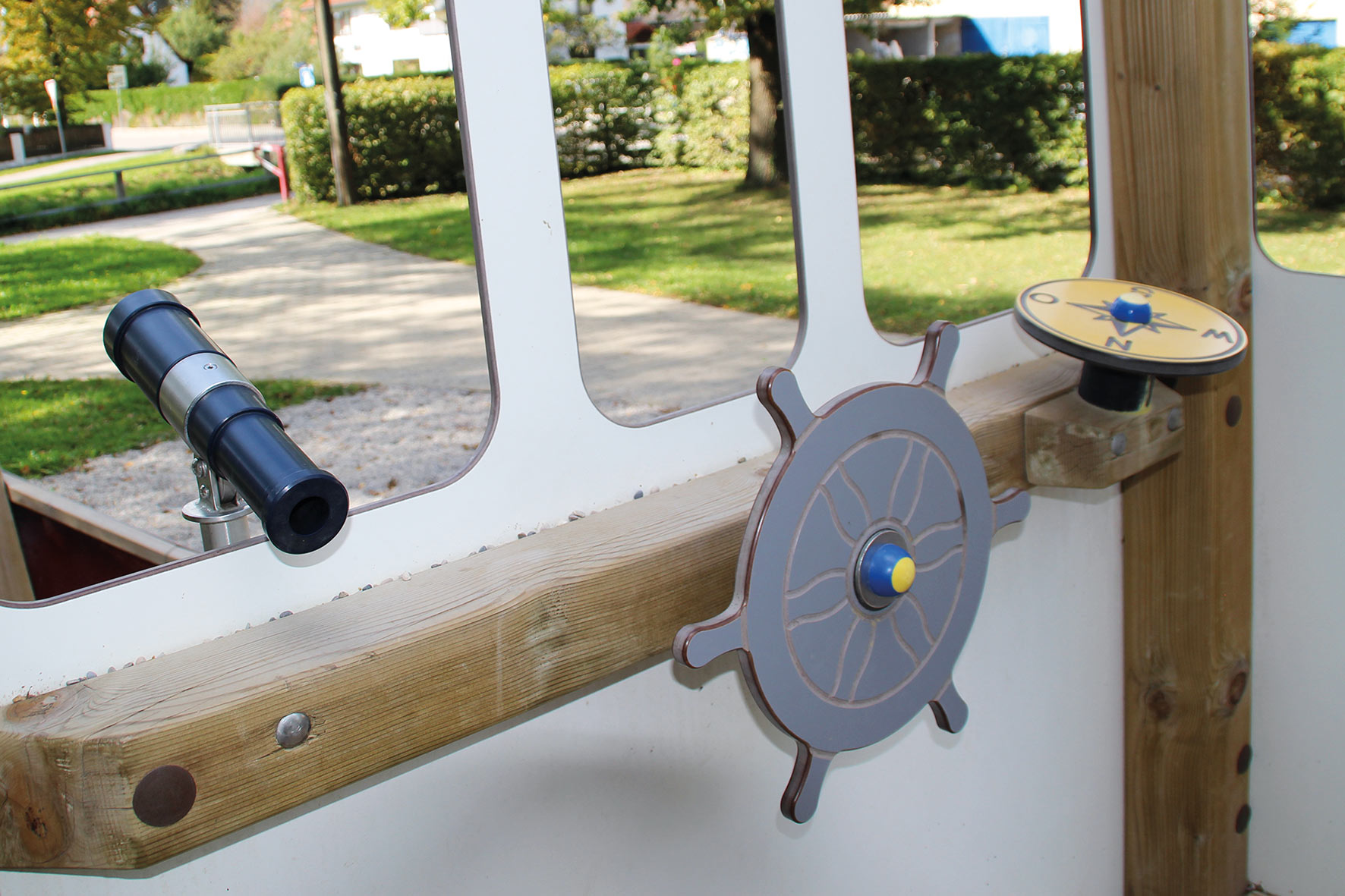

• drehbares Fernrohr
  • Gehäuse: Polyamid, Halterung: Edelstahl
• drehbares Steuerrad, HPL 15 mm
  • Halterung: PA
• drehbarer Kompass, HPL 15 mm
  • Halterung: PA
• Leiteraufstieg [100]
  • Holme, 7,5 x 7,5 cm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
• schräge Rampe [100] mit Haltetau, Herkulesmaterial
  • Tau: Herkulesmaterial Ø 18 mm
  • Unterzüge 11,5 x 11,5 cm, Rampenbelag 3,5 x 9,5 cm, Tritthilfen 5,5 x 5,5 cm
  • Bodenanker: Stahl, feuerverzinkt

MITTELSCHIFF

Außenmaß ca. 150 x 150 cm

• Einfassung, HPL 10 mm, 2 Bullaugen zum Einkrabbeln, Umrandungsapplikation, HPL 10 mm
• gebogene Abweiser: Edelstahlrundrohr Ø 33,7 mm

BUG

Podesthöhe 40 cm, Außenmaß ca. 150 x 165 cm

• Verkleidungen, HPL 10 mm, mit Konturfräsungen
• Sandaufzug, Edelstahl
  • gekapseltes Gehäuse: Edelstahl, gelagerte Umlenkrollen: PA
  • feingliedrige Aufzugskette: Edelstahl Ø 4 mm, Sandbehälter: Gummi
• Sandschüttrohr
  • Rohr: PE, dickwandig
  • Halterung: Stahl, feuerverzinkt
• Sandrinne, HPL 10 mm
  • Rahmenhölzer 5,5 x 5,5 cm
  • Bodenanker: Stahl, feuerverzinkt

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Multifunktional

Bauserien

Bauserie 1

Themenwelten

Schifffahrt / Piraten

Einsatzbereich

Kindergarten, Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 3 Jahren

Platzbedarf

Länge: 919 cm Breite: 861 cm

Gerätegröße

Länge: 552 cm Breite: 498 cm Höhe: 267 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 240 Min.

Fundamentangaben

Fundamente (bauseits): 14 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,81 m³

Größtes Bauteil

Länge: 345 cm Breite: 170 cm Höhe: 230 cm

Schwerstes Bauteil

700 kg

Freie Fallhöhe

195 cm

Aufprallfläche

49,90 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Edelweiß, Koalagrau, Pflaumenrot, Bananengelb

Farbschema Seilartikel

Rot

Farbschema Klettergriffe

Blau, Rot
