- Standpfosten mit Pfostenschuhen
- Rundholz Fichte kernfrei, kesseldruckimprägniert
- Ø 12 cm
- Gründung G1
- zum Einbetonieren
- Hauptkomponenten
- Schnittholz Fichte kernfrei, kesseldruckimprägniert
- Geländerbohlen 5,0 x 10,0 cm
- Podestbodenbelag 2,5 x 16,0 cm, Unterkonstruktion: Rahmen 5,0 x 10,0 cm, Unterzüge 5,5 x 5,5 cm
- Anbaurutschbahn HST
- Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 95 cm
Bestandteile
- 4-Eck-Spielturm (T2)
- Podesthöhe 95 cm, Außenmaß 105 x 105 cm
- 4-Eck-Pultdach, Dachflächen, HPL 10 mm
- Unterkonstruktion: Sparren 5,5 x 5,5 cm
- drehbares Steuerrad, HPL 15 mm
- Halterung: PA
- Brüstung, HPL 10 mm, Bullauge mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
- schräges Kletternetz [95], Herkulesmaterial
- Netz: Herkulesmaterial Ø 16 mm
- Rahmenkonstruktion: Seitenwangen 5,0 x 10,0 cm, Querholz 4,5 x 15,4 cm
- Bodenanker: Stahl, feuerverzinkt
Öffnungsbegrenzungen, HPL 10 mm
- Leiteraufstieg [95]
- Holme 7,5 x 7,5 cm
- Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
Öffnungsbegrenzung, HPL 10 mm
- hohe Verkleidung, HPL 10 mm, Schlupfloch
- Kriechröhre mit Verstärkung
- Länge ca. 100 cm, PP, Flanschplatten, HPL 15 mm
- Röhre: Innendurchmesser 59,4 cm, Außendurchmesser ca. 68 cm
- 4-Eck-Spielturm (T1)
- Podesthöhe 95 cm, Außenmaß 105 x 105 cm
- Treppenaufstieg [95], Handläufe, Edelstahl
- Handläufe: Edelstahlrundrohr Ø 33,7 mm
- Seitenwangen 4,5 x 15,4 cm, Querholz 4,5 x 15,4 cm, Stufen 4,5 x 15,4 cm
- Bodenanker: Stahl, feuerverzinkt
- Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
- Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
- Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
- Brüstung, Brettschalung
- Brettschalung 2,5 x 7,4 cm
- hohe Verkleidung, HPL 10 mm, Schlupfloch
Technische Daten
- Gerätetyp
- Spielkombination
- Spielschwerpunkt
- Multifunktional
- Bauserien
- Bauserie 2
- Themenwelten
- Eisenbahn & Bergbau
- Einsatzbereich
- Kinderkrippe, Kindergarten, Öffentlicher Spielplatz
- Empfohlene Altersklasse
- Besonders geeignet für Kinder ab 2 Jahren
- Platzbedarf
- Länge: 863 cm Breite: 532 cm
- Gerätegröße
- Länge: 556 cm Breite: 224 cm Höhe: 323 cm
- Prüfgrundlage
- TÜV-Product-Service geprüft nach EN 1176
- Eignung & Funktion
- Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten
- Montageaufwand
- Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 180 Min.
- Fundamentangaben
- Fundamente (bauseits): 12 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,23 m³
- Größtes Bauteil
- Länge: 400 cm Breite: 160 cm Höhe: 120 cm
- Schwerstes Bauteil
- 230 kg
- Freie Fallhöhe
- 95 cm
- Aufprallfläche
- 34,10 m²
- Bodenart
- Spielplatz: Anforderungen für Deutschland & Europa
- Farbschema HPL-Platten
- Kirschrot, Drachengrün
- Farbschema Seilartikel
- Hellgrau
Gilt für jedes Spielplatzgerät: keine Fangstellen für Kopf, Hals, Finger und Kleidung; freie Fallhöhe höchstens 3 m; um jedes Gerät ein hindernisfreier Fallraum von mindestens 1.5 m — ab 1.5 m freier Fallhöhe wächst er auf ⅔ × Fallhöhe + 0.5 m. Über 60 cm Fallhöhe braucht der Boden stossdämpfende Eigenschaften nach EN 1177. Für Sport- und Vereinsbedarf gelten die jeweiligen Produktnormen — Zertifikate und Datenblätter finden Sie direkt am Artikel.

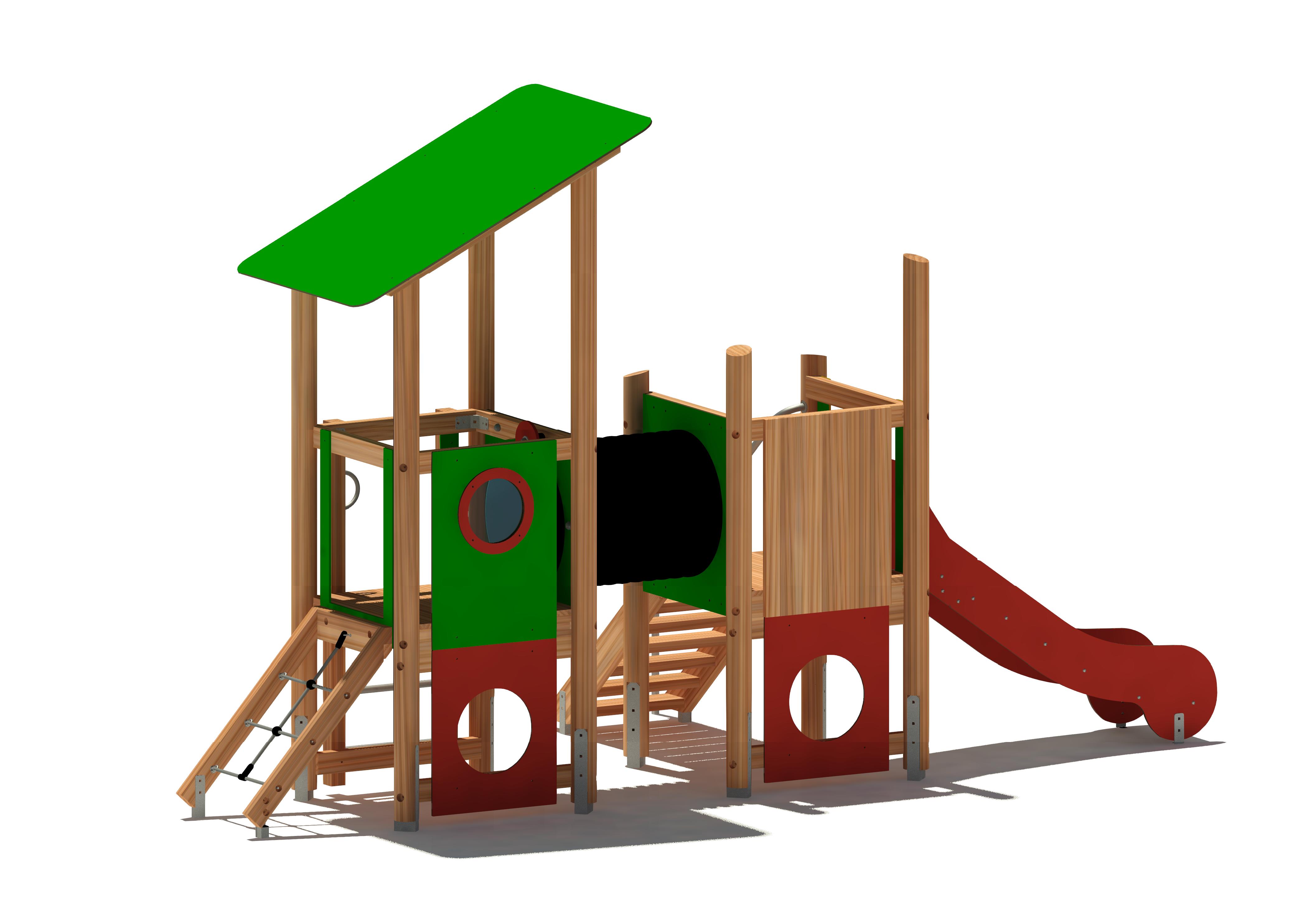

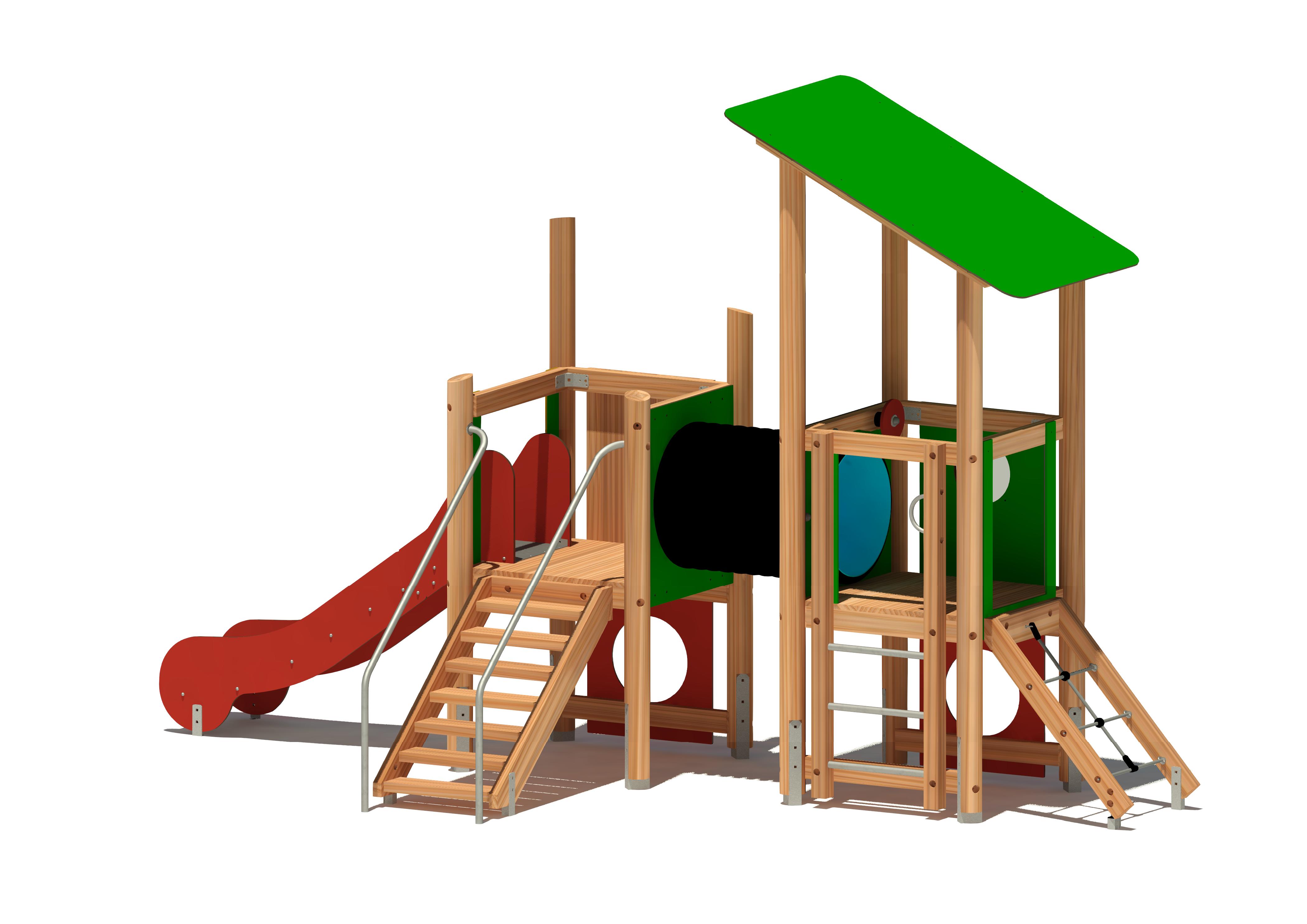

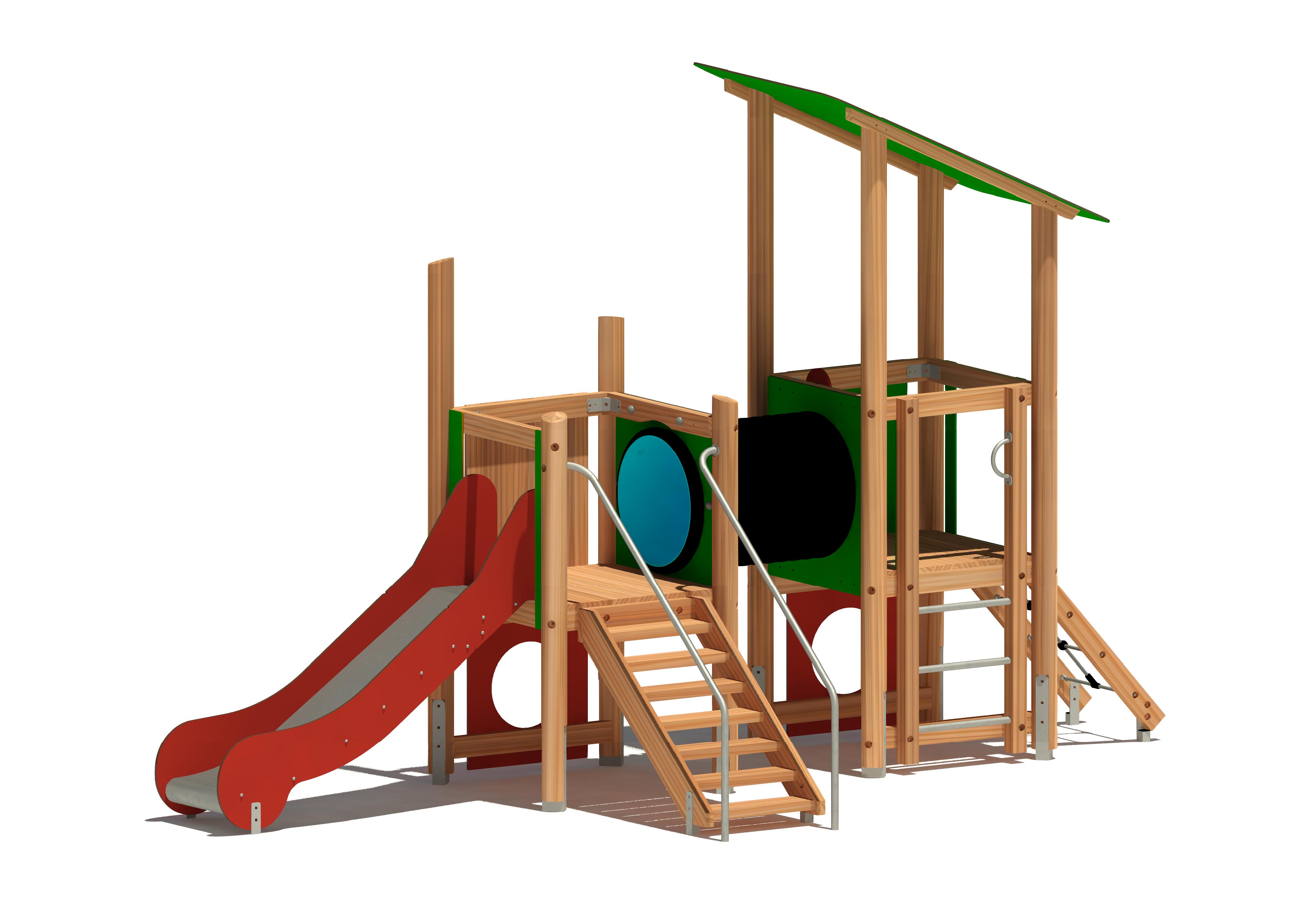

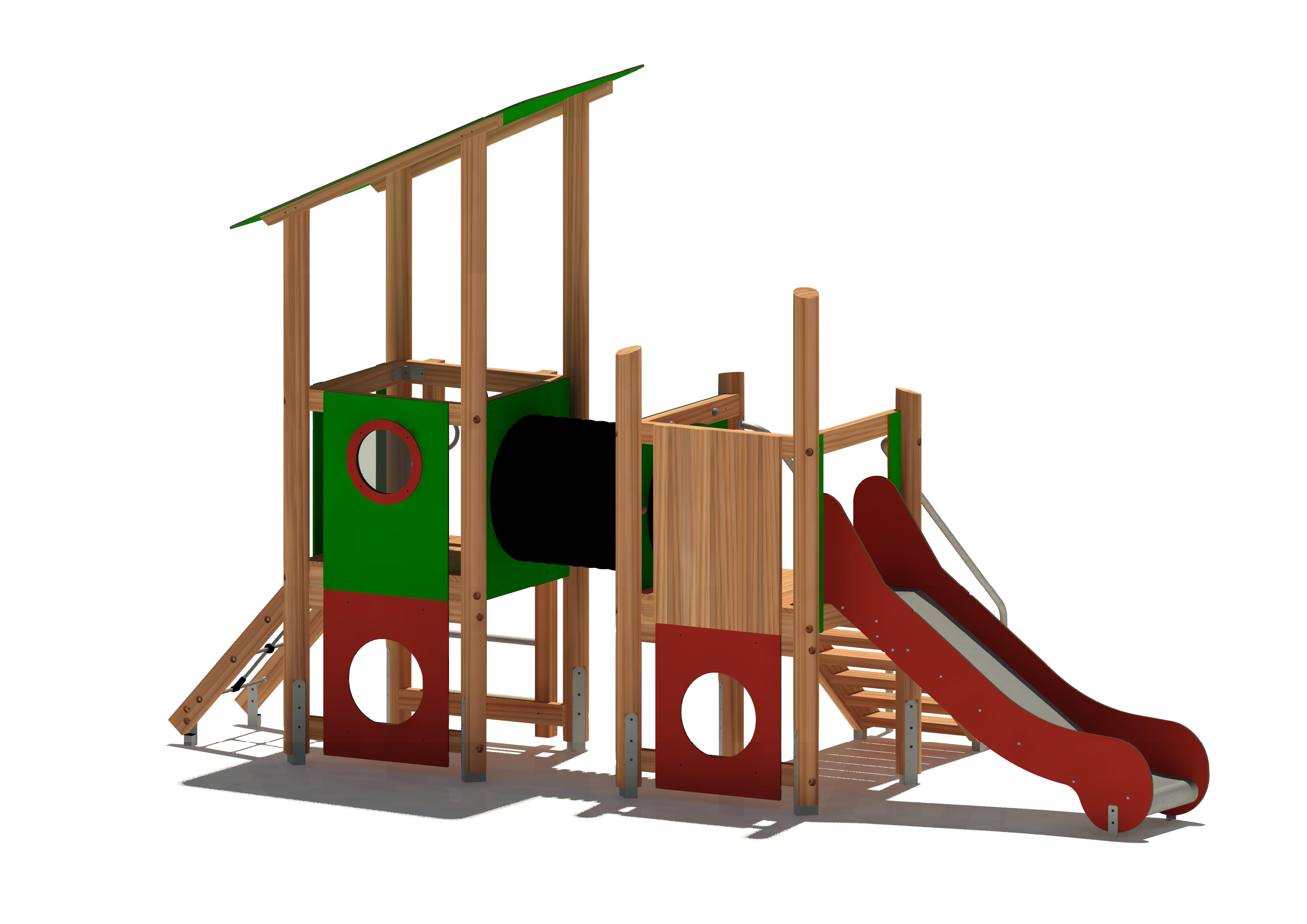

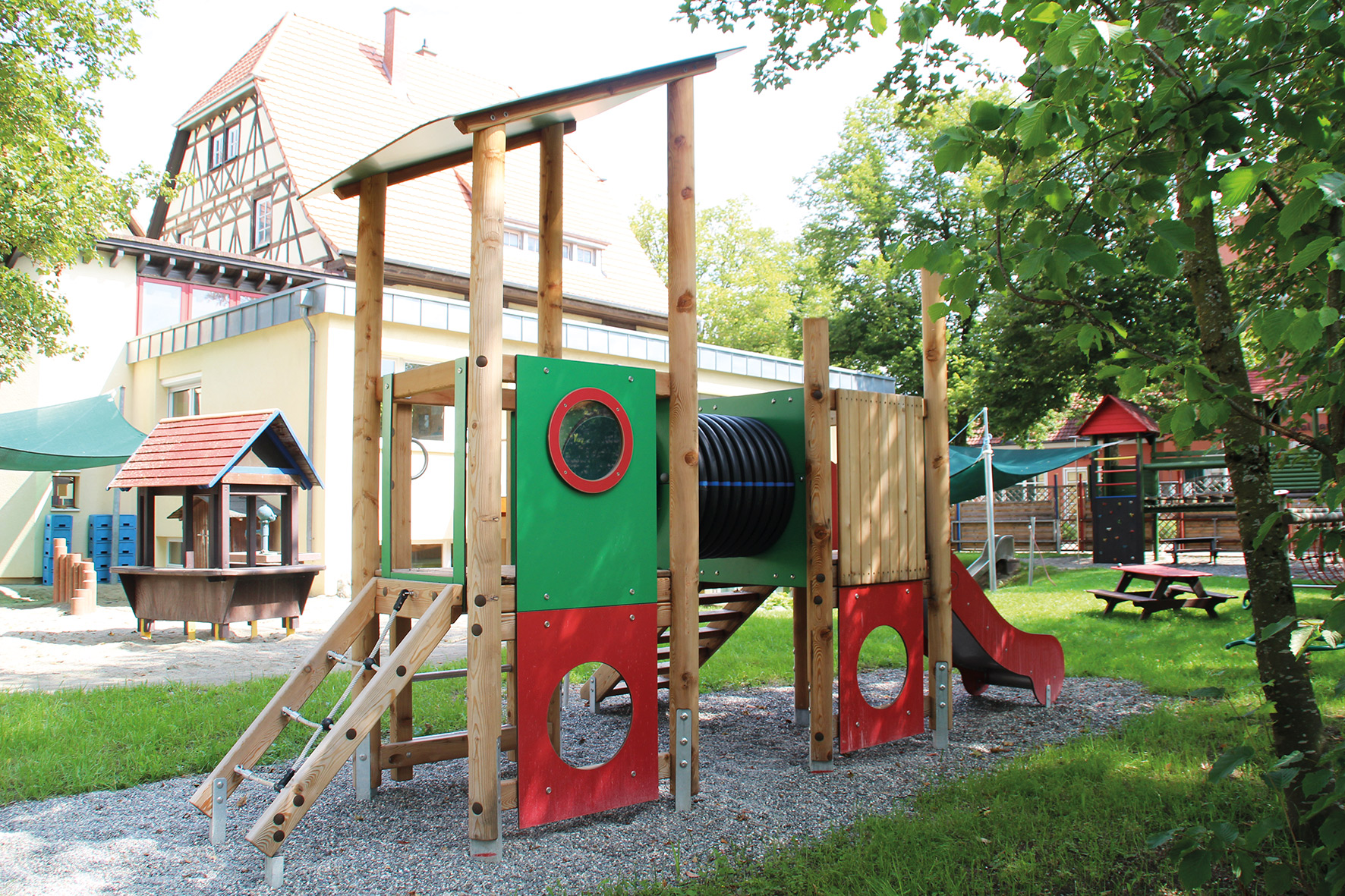

Spielkombination Lok Friedrich 5530
Maier Spielplatzgeräte — ganzes Sortiment →
Artikel EM-S2-5530-G1-F3-F3-AR1H1
| Hersteller | Maier Spielplatzgeräte |
|---|---|
| Artikel | EM-S2-5530-G1-F3-F3-AR1H1 |
| Kategorie | Spieltürme |
| Freie Fallhöhe | 0.95 m |
| Alter | ab 2 Jahren |
| Lieferzeit | ca. 13 Wochen |
| Material / Lebensdauer | Metall / Edelstahl · rechnerisch ~30 Jahre |
Hersteller und Verantwortlicher
Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch
In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.
Sicherheit und Norm
Freie Fallhöhe 0.95 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.
Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →
Lieferung und Montage
Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.
Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →
Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.
