Standpfosten mit Pfostenschuhen

Rundholz Douglasie kernfrei, natur, lasiert

• • Ø 14 cm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Rundholz Douglasie kernfrei, natur/ Schnittholz Lärche kernfrei, natur

• • Geländerbohlen 7,5 x 7,5 cm
  • Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm

Anbaurutschbahn Edelstahl

Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm

Bestandteile

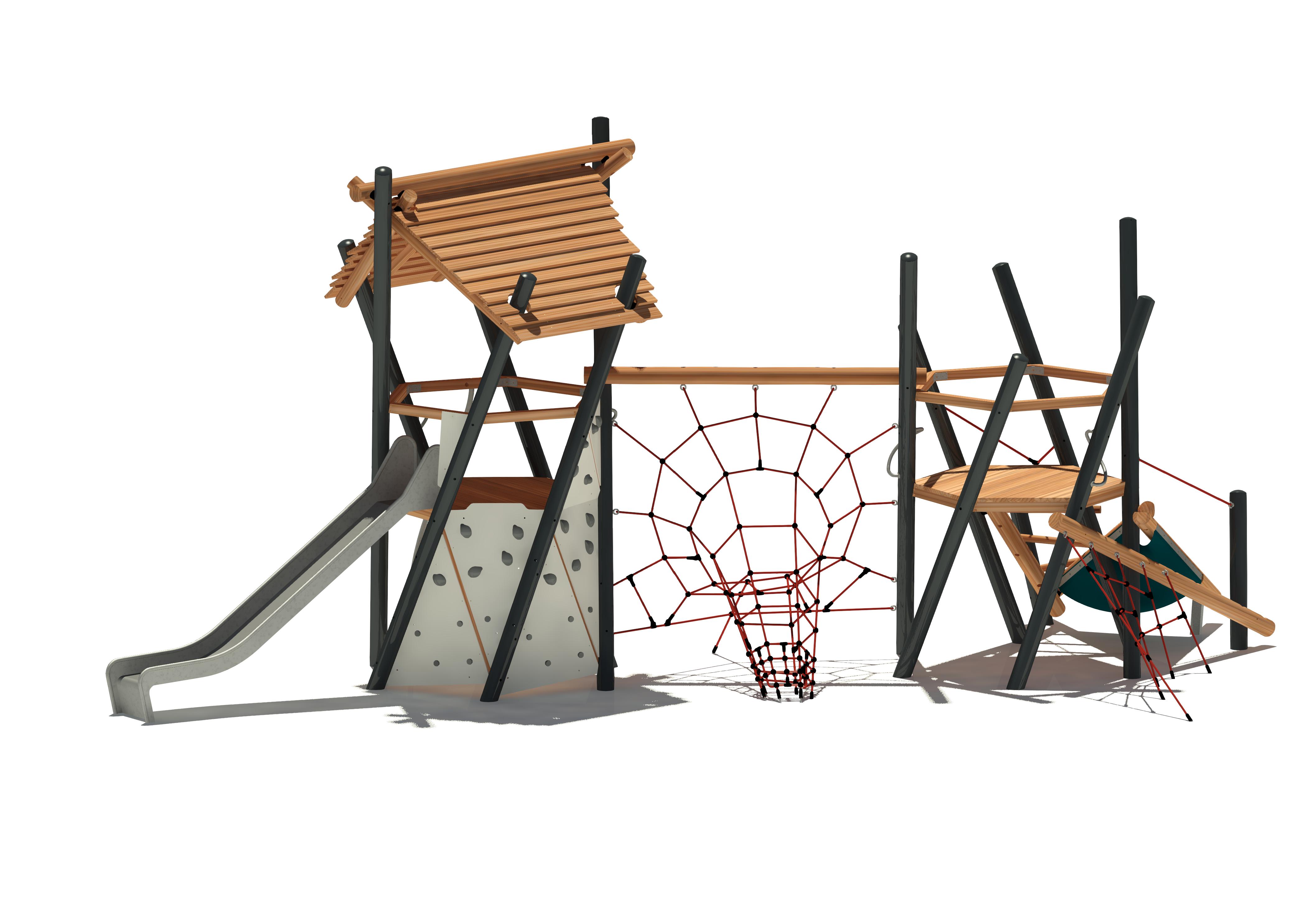

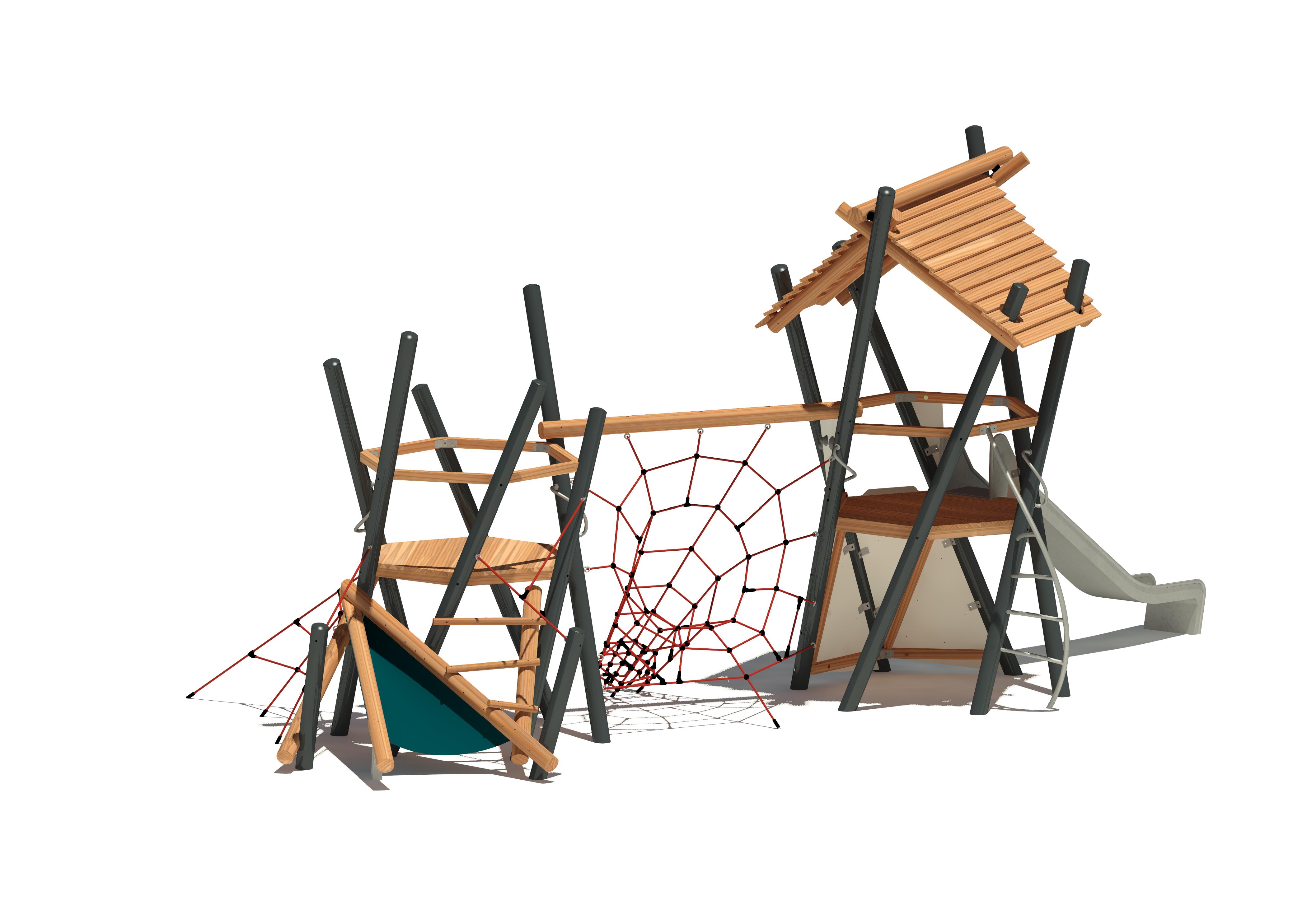

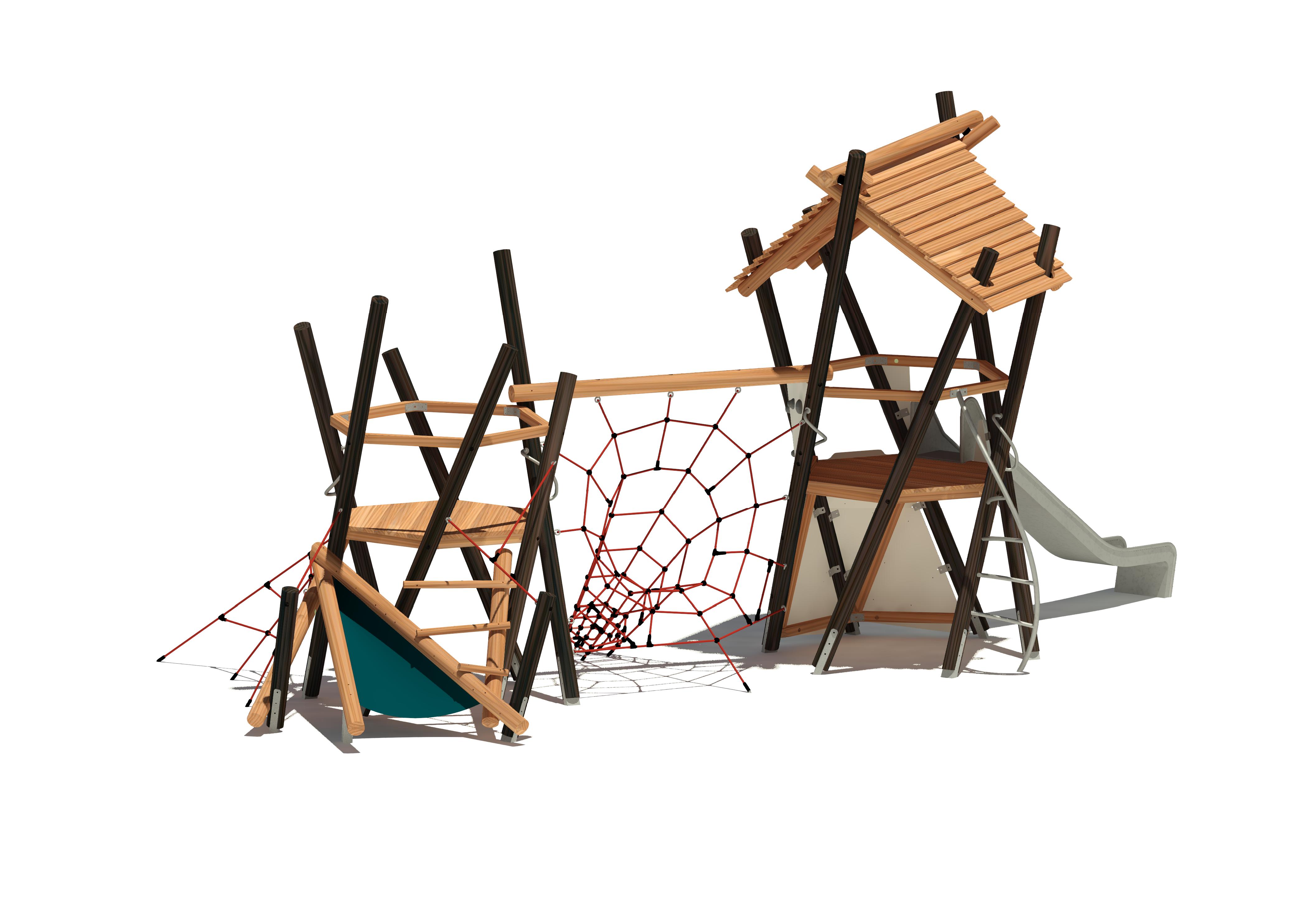

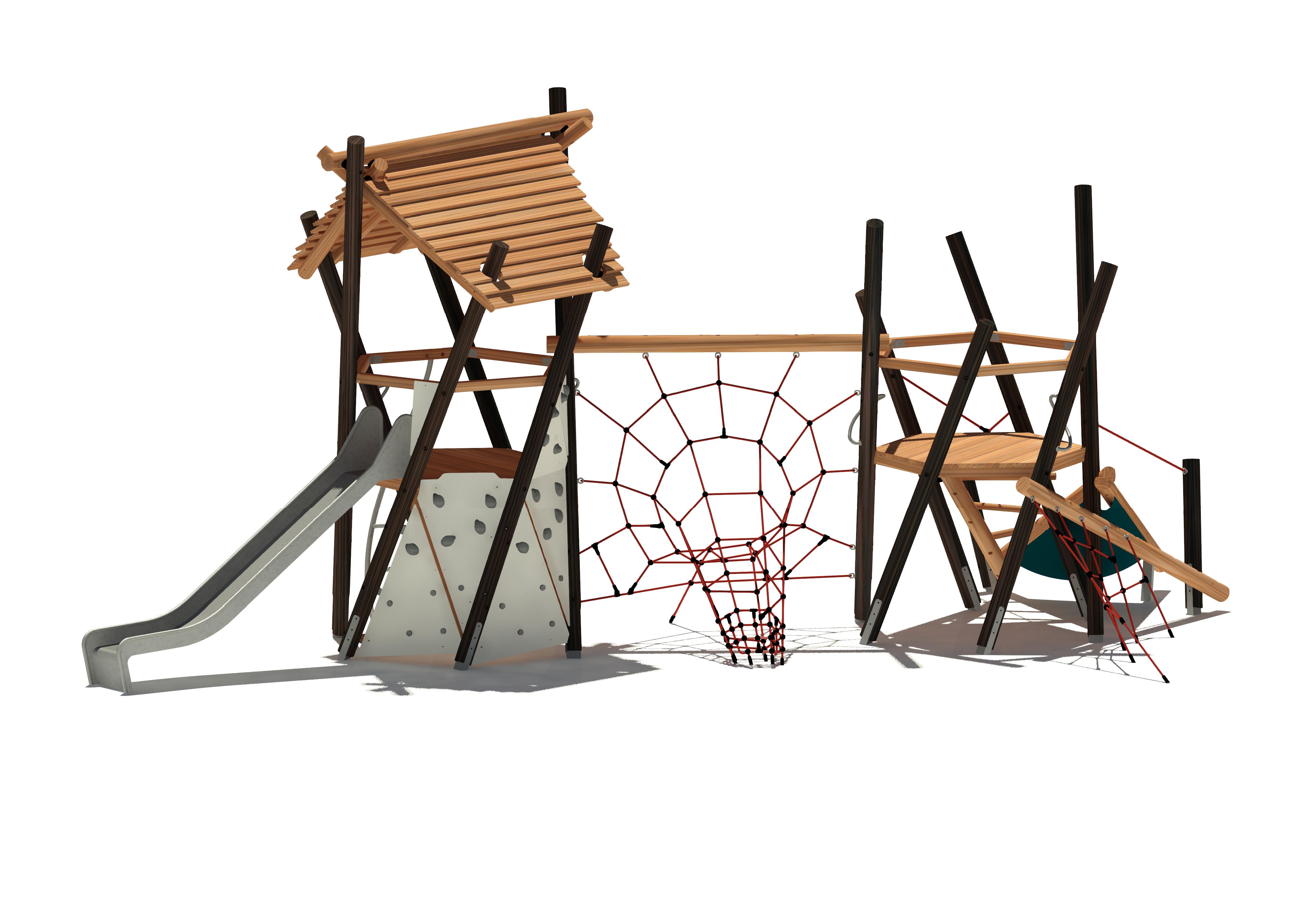

6-Eck-Spielturm „verdrehschief“ (T1)

Podesthöhe 150 cm, Außenmaß ca. 190 x 190 cm

• 6-Eck-Giebeldach „Fiasko", Dachflächen, Stülpschalung
  • Stülpschalung 2,5 x 16,0 cm, Unterkonstruktion: Sparren, Rundholz kernfrei Ø 12 cm, First, Rundholz kernfrei Ø 14 cm, Schifter 7,5 x 7,5 cm
• Kletterwand [150], Höhe ca. 230 cm, HPL 10 mm
  • Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
  • Routen: unterschiedliche Schwierigkeitsgrade
• Kletterwand [150], HPL 10 mm
  • Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
  • Routen: unterschiedliche Schwierigkeitsgrade
• Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
  • Handläufe: Edelstahlrundrohr Ø 33,7 mm
  • fugenlose Schweißverbindung von Rutschfläche und Seitenwangen
  • Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert, zum Aufdübeln
• geschwungener Leiteraufstieg [150], Edelstahl
  • Standrohr: Edelstahlrundrohr Ø 42,4 mm, Sprossen: Edelstahlrundrohr Ø 42,4 mm

Trichterbrücke

Länge ca. 250 cm, Trichternetz, Herkulesmaterial

• • Druckaussteifung: Rundholz Ø 14 cm
  • Abhängungstaue, Tornadotrichter: Herkulesmaterial Ø 16 mm
  • Bodenanker: Stahl, feuerverzinkt

6-Eck-Spielturm „verdrehschief“ (T2)

Podesthöhe 150 cm, Außenmaß ca. 190 x 190 cm

• konische Gummi-Schwabbelmatte [150], 2 Balancierbalken, schräger Sprossenaufstieg mit Haltetauen, Herkulesmaterial
  • Matte: Transportband Breda 3,3 mm, PVC
  • Tau: Herkulesmaterial Ø 18 mm
  • Balancierbalken: Rundholz Ø 14 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingebaut
  • Standpfosten Balancierbalken: Stahl, feuerverzinkt, 4-Kantrohr 80 x 80 mm
• schräges Kletternetz [150], Herkulesmaterial, schräger Steigstamm mit Trittkerben, Haltetau, Herkulesmaterial
  • Netz: Herkulesmaterial Ø 16 mm, Tau: Herkulesmaterial Ø 18 mm
  • Bodenanker: Stahl, feuerverzinkt
  • Steigstamm: Rundholz Ø 14 cm

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Klettern

Bauserien

Bauserie 7 - Fiasko

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 6 Jahren

Platzbedarf

Länge: 1331 cm Breite: 815 cm

Gerätegröße

Länge: 973 cm Breite: 492 cm Höhe: 438 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Geschwindigkeit, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 380 Min.

Fundamentangaben

Fundamente (bauseits): 22 Maximale Aushubtiefe: 85 cm Betonbedarf: 3,95 m³

Schwerstes Bauteil

660 kg

Verpackungsmaß größtes Bauteil

Länge: 510 cm Breite: 275 cm Höhe: 250 cm

Verpackungsgewicht schwerstes Bauteil

790 kg

Freie Fallhöhe

248 cm

Aufprallfläche

69,80 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Edelweiß

Farbschema Seilartikel

Rot

Farbschema Holzlasur

Anthrazit RAL 7016

Farbschema Klettergriffe

Grau
