Standpfosten

Stahl, feuerverzinkt, matt pulverbeschichtet

• • Ø 101,6 mm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Geländer und Podestrahmen Stahl, feuerverzinkt, matt pulverbeschichtet/ Podestboden, HPLX

• • Geländer/ Podestrahmen: 4-Kantrohr/ -profil, 40 x 40 mm
  • Podestboden: HPLX 12 mm, strukturierte Oberfläche

Anbaurutschbahn Edelstahl

Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm

Bestandteile

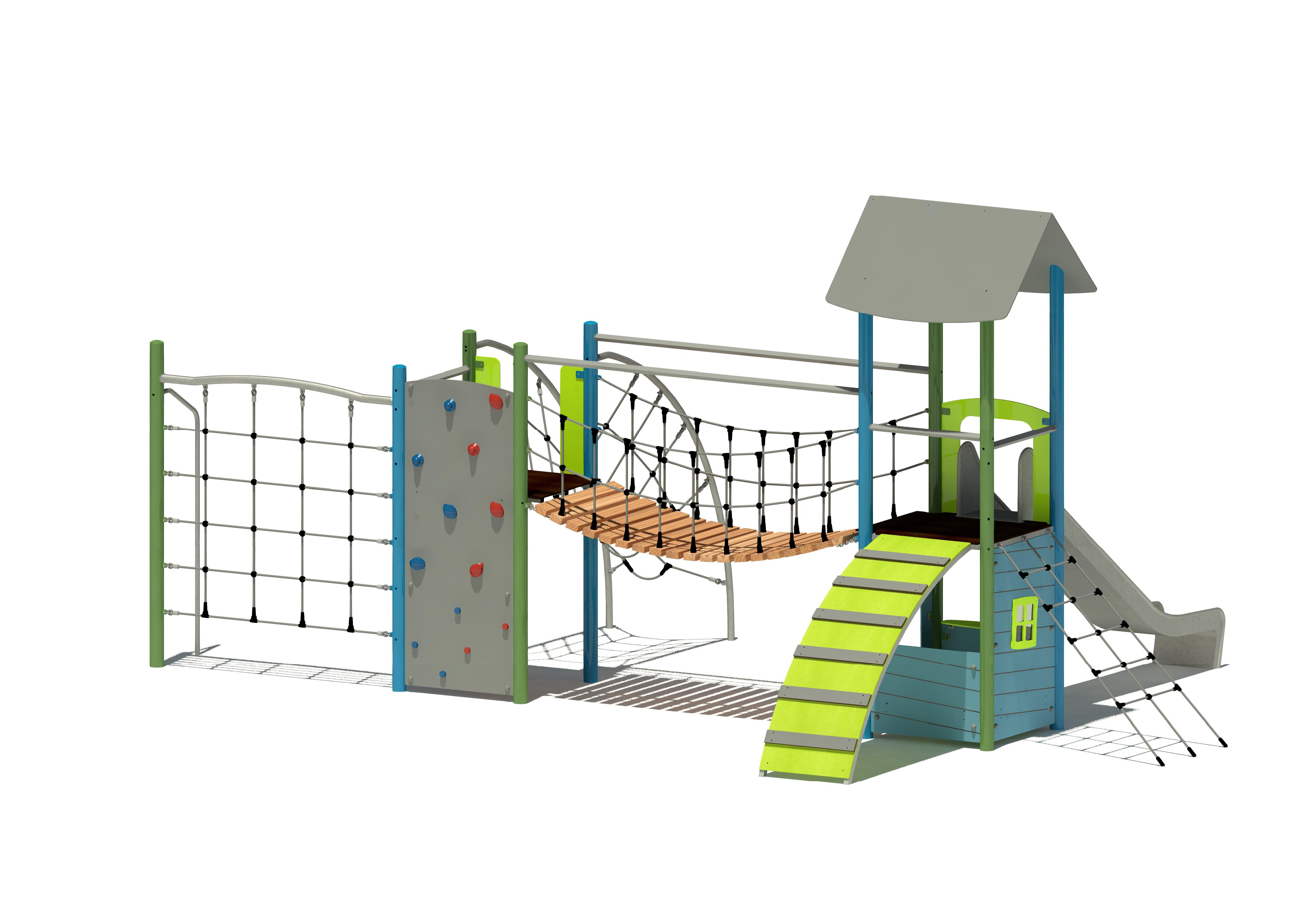

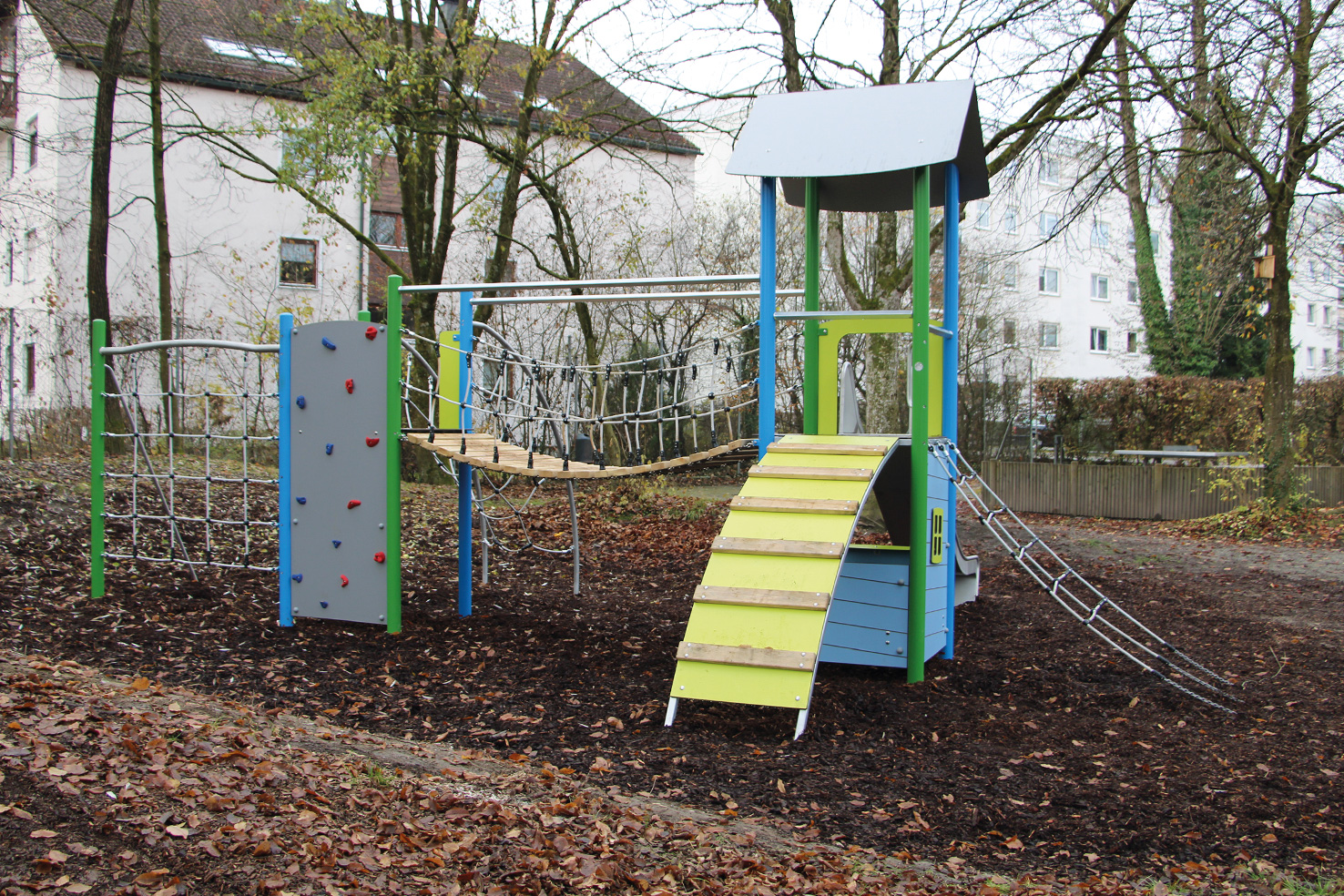

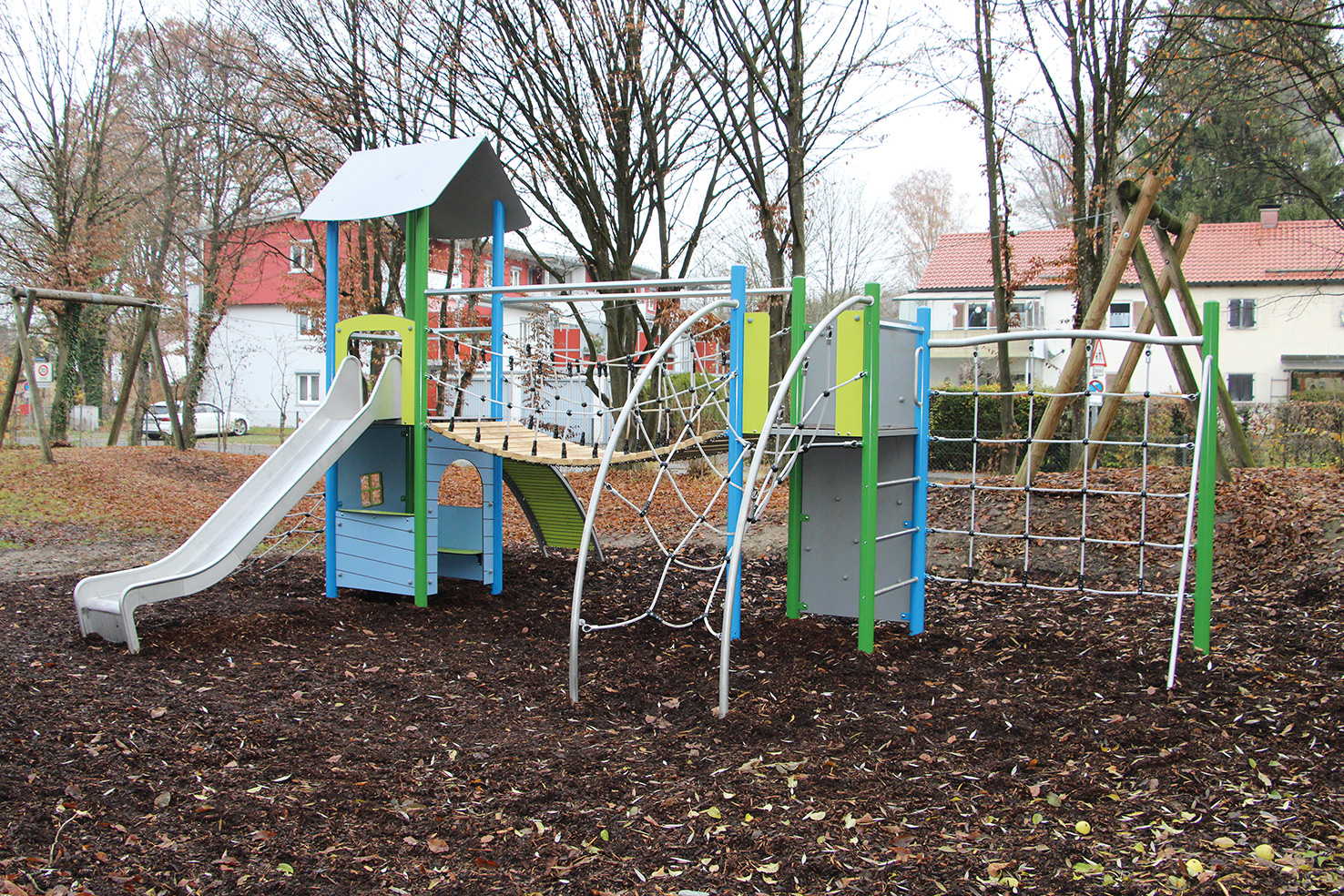

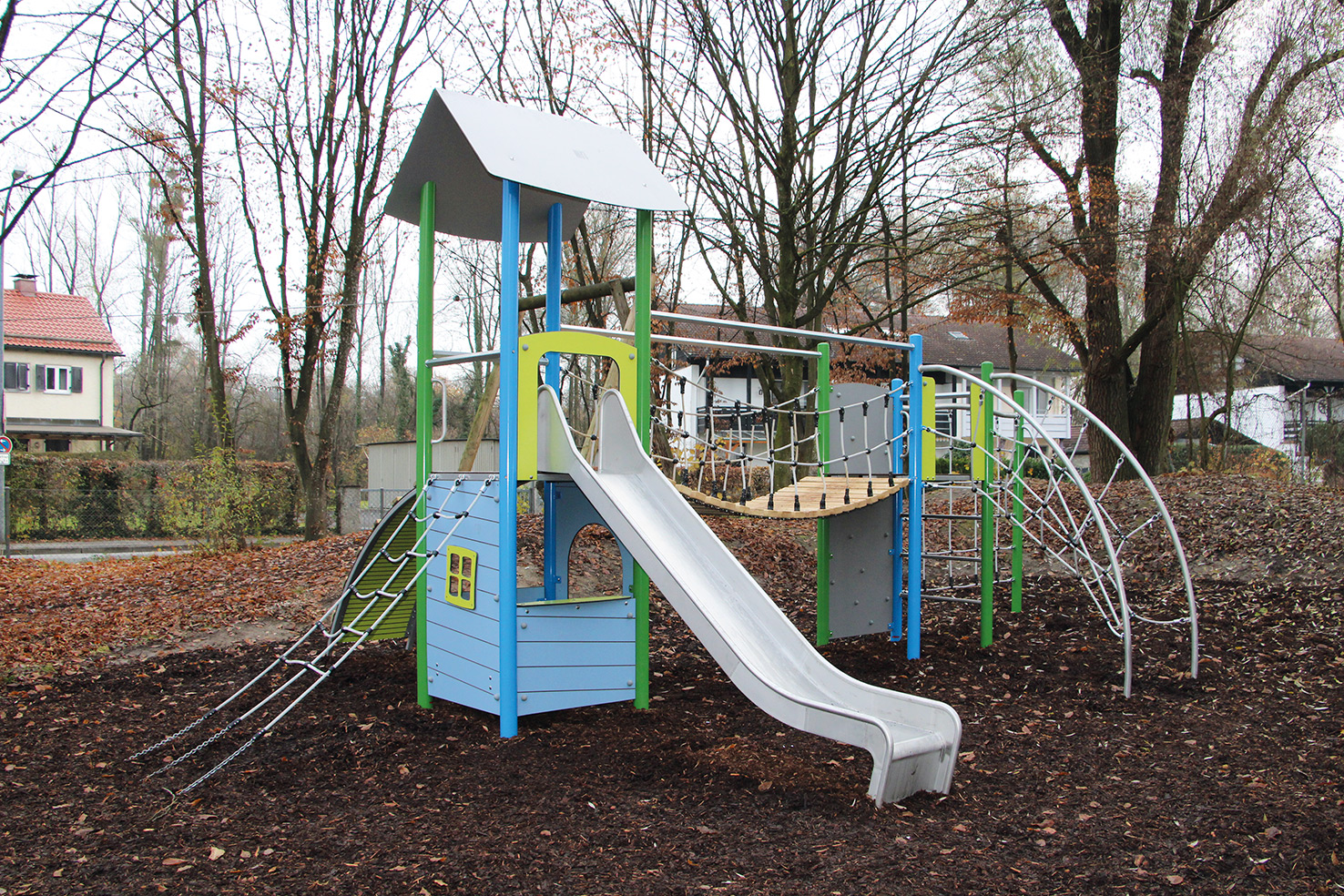

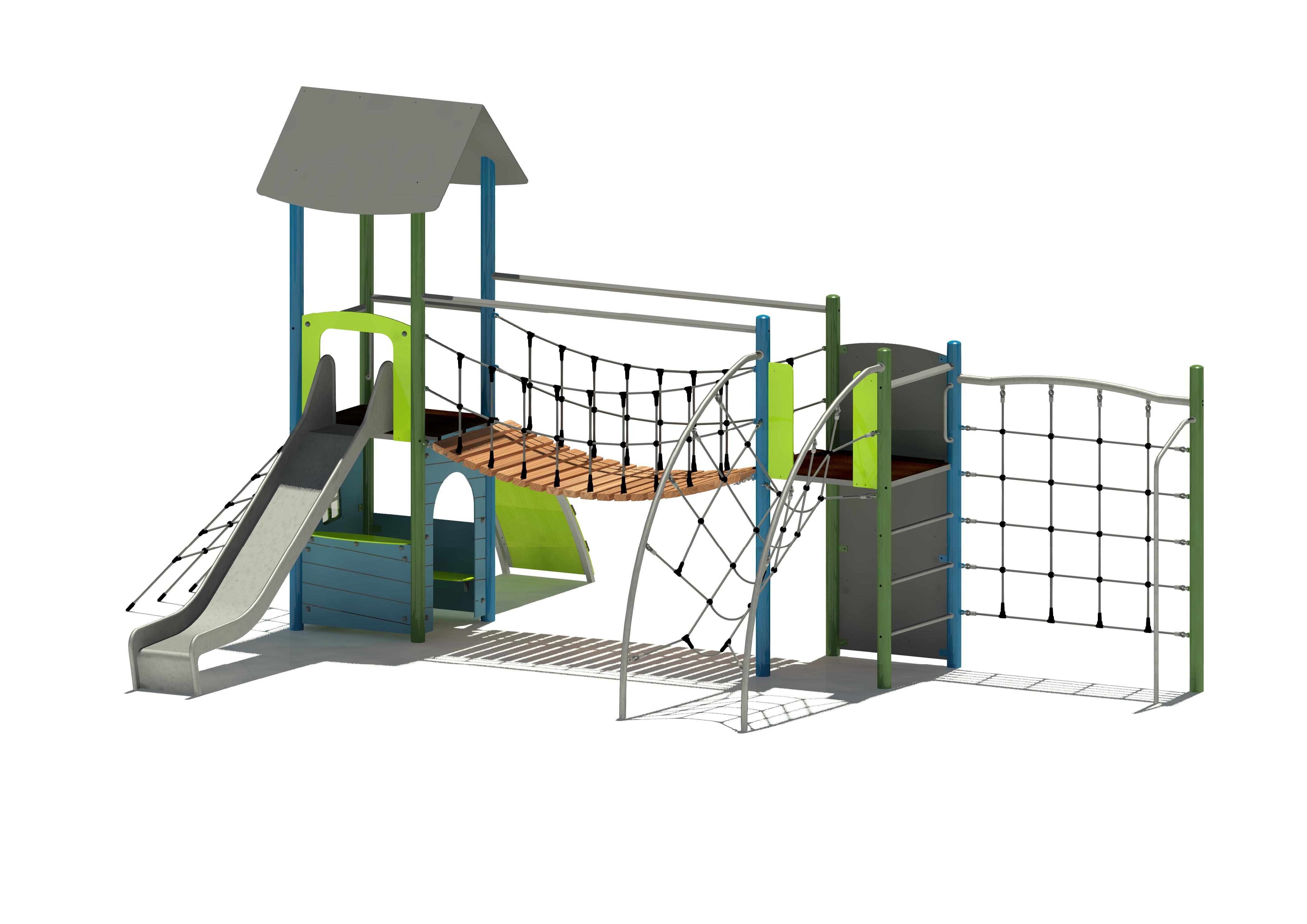

4-Eck-Spielturm (T1)

Podesthöhe 150 cm, Außenmaß 110 x 110 cm

• Giebeldach, Dachflächen, HPL 10 mm
  • Firstwinkel: Winkeleisen, Edelstahl 40 x 40 mm
• Anbaurutschbahn, Verkleidungsplatte am Turm, HPL 15 mm
  • Handläufe: Edelstahlrundrohr Ø 33,7 mm
  • fugenlose Schweißverbindung von Rutschfläche und Seitenwangen
  • Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert, zum Aufdübeln
• schräges Kletternetz „trapezförmig“ [150], Herkulesmaterial
  • Netz: Herkulesmaterial Ø 16 mm
  • Bodenanker: Stahl, feuerverzinkt
• Bogenrampe [150]
  • Unterzüge: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
  • Rampenbelag: HPLX 12 mm, strukturierte Oberfläche, Tritthilfen: HPL 20 mm
• halbhohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Theke, HPL 10 mm
• hohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Fensterapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
• halbhohe Verkleidung, HPL 10 mm, mit Konturfräsungen
• Eck-Sitzbank, HPL 10 mm
• Rundbogeneingang, HPL 10 mm, mit Konturfräsungen, unter der Brücke

Hängebrücke

Länge ca. 300 cm, Netzgeländer, Herkulesmaterial, Laufflächenbelag, Schnittholz, Lärche kernfrei, natur

• • Druckaussteifung: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
  • Laufflächenbelag: 5,0 x 10,0 cm
  • tragendes Element: Edelstahlketten Ø 8 mm, Gelenkbefestigungen, Edelstahl

4-Eck-Spielturm (T2)

Podesthöhe 150 cm, Außenmaß 110 x 110 cm

• Kletterwand [150], Höhe ca. 230 cm, HPL 10 mm
  • Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
  • Routen: unterschiedliche Schwierigkeitsgrade
• senkrechtes Kletternetz [150], Höhe ca. 220 cm, Breite ca. 200 cm, Herkulesmaterial, kleine Maschenweite
  • Netz: Herkulesmaterial Ø 16 mm
  • Druckaussteifung: Edelstahlrundrohr Ø 60,3 mm
• senkrechte Kletter-/ Rutschstange, Höhe ca. 200 cm, Edelstahl
  • Kletter-/ Rutschstange: Edelstahlrundrohr Ø 33,7 mm
• Sprossenaufstieg [150], Edelstahl
  • Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
• schräger Seilgangaufstieg [150], Herkulesmaterial, Handläufe, Edelstahl, Öffnungsbegrenzungen, HPL 10 mm
  • Netz: Herkulesmaterial Ø 16 mm
  • Handläufe: Edelstahlrundrohr Ø 48,3 mm

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Multifunktional

Bauserien

Bauserie 5

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 5 Jahren

Platzbedarf

Länge: 1200 cm Breite: 917 cm

Gerätegröße

Länge: 833 cm Breite: 558 cm Höhe: 384 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 300 Min.

Fundamentangaben

Fundamente (bauseits): 14 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,18 m³

Größtes Bauteil

Länge: 460 cm Breite: 150 cm Höhe: 150 cm

Schwerstes Bauteil

320 kg

Freie Fallhöhe

230 cm

Aufprallfläche

72,70 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Koalagrau, Froschgrün, Delfinblau

Farbschema HPLX-Platten

Biberbraun, Froschgrün

Farbschema Seilartikel

Hellgrau

Farbschema Pulverbeschichtung

Weißaluminium RAL 9006 , Maigrün RAL 6017 , Himmelblau RAL 5015

Farbschema Klettergriffe

Blau, Rot
