- Standpfosten
- Stahl, feuerverzinkt, matt pulverbeschichtet
- Ø 101,6 mm
- Gründung G1
- zum Einbetonieren
- Hauptkomponenten
- Geländer und Podestrahmen Stahl, feuerverzinkt, matt pulverbeschichtet/ Podestboden, HPLX
- Geländer/ Podestrahmen: 4-Kantrohr/ -profil, 40 x 40 mm
- Podestboden: HPLX 12 mm, strukturierte Oberfläche
- Anbaurutschbahn Edelstahl
- Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm
Bestandteile
- 4-Eck-Spielturm (T1)
- Podesthöhe 150 cm, Außenmaß 110 x 110 cm
- Pultdach, Dachfläche, HPL 10 mm
- Abschluss-Kletternetz, Höhe ca. 230 cm, Herkulesmaterial, Standrohr, Edelstahl
- Netz: Herkulesmaterial Ø 16 mm
- Standrohr: Edelstahlrundrohr Ø 48,3 mm
- Verkleidung unterm Dach, HPL 10 mm, mit Konturfräsungen, Fensterapplikation, HPL 10 mm
- Bogenrampe [150]
- Unterzüge: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
- Rampenbelag: HPLX 12 mm, strukturierte Oberfläche, Tritthilfen: HPL 20 mm
- Anbaurutschbahn, Verkleidungsplatte am Turm, HPL 15 mm
- Handläufe: Edelstahlrundrohr Ø 33,7 mm
- fugenlose Schweißverbindung von Rutschfläche und Seitenwangen
- Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert, zum Aufdübeln
- halbhohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Theke, HPL 10 mm
- hohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Fensterapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm, Sitzbank, HPL 10 mm
- hohe Verkleidung, HPL 10 mm, mit Konturfräsungen, Schlupfloch mit Umrandungsapplikation, HPL 10 mm, unter der Brücke
- Netzbrücke
- Länge ca. 200 cm, Herkulesmaterial
- Druckaussteifung: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
- Netz: Herkulesmaterial Ø 16 mm
- 4-Eck-Spielturm (T2)
- Podesthöhe 150 cm, Außenmaß 110 x 110 cm
- schräges Kletternetz „trapezförmig“ [150], Herkulesmaterial
- Netz: Herkulesmaterial Ø 16 mm
- Bodenanker: Stahl, feuerverzinkt
- Bogenleiter [150], Edelstahl
- Standrohr: Edelstahlrundrohr Ø 48,3 mm, Sprossen: Edelstahlrundrohr Ø 33,7 mm
- senkrechte Kletter-/ Rutschstange [150], Edelstahl
- Edelstahlrundrohr Ø 33,7 mm
Technische Daten
- Gerätetyp
- Spielkombination
- Spielschwerpunkt
- Multifunktional
- Bauserien
- Bauserie 5
- Einsatzbereich
- Öffentlicher Spielplatz
- Empfohlene Altersklasse
- Besonders geeignet für Kinder ab 4 Jahren
- Platzbedarf
- Länge: 1095 cm Breite: 843 cm
- Gerätegröße
- Länge: 778 cm Breite: 485 cm Höhe: 384 cm
- Prüfgrundlage
- TÜV-Product-Service geprüft nach EN 1176
- Eignung & Funktion
- Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten
- Montageaufwand
- Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 300 Min.
- Fundamentangaben
- Fundamente (bauseits): 15 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,04 m³
- Größtes Bauteil
- Länge: 460 cm Breite: 170 cm Höhe: 130 cm
- Schwerstes Bauteil
- 320 kg
- Freie Fallhöhe
- 230 cm
- Aufprallfläche
- 60,40 m²
- Bodenart
- Spielplatz: Anforderungen für Deutschland & Europa
- Farbschema HPL-Platten
- Edelweiß, Koalagrau, Eistürkis
- Farbschema HPLX-Platten
- Biberbraun
- Farbschema Seilartikel
- Hellgrau
- Farbschema Pulverbeschichtung
- Weißaluminium RAL 9006 , Türkisblau RAL 5018
Gilt für jedes Spielplatzgerät: keine Fangstellen für Kopf, Hals, Finger und Kleidung; freie Fallhöhe höchstens 3 m; um jedes Gerät ein hindernisfreier Fallraum von mindestens 1.5 m — ab 1.5 m freier Fallhöhe wächst er auf ⅔ × Fallhöhe + 0.5 m. Über 60 cm Fallhöhe braucht der Boden stossdämpfende Eigenschaften nach EN 1177. Für Sport- und Vereinsbedarf gelten die jeweiligen Produktnormen — Zertifikate und Datenblätter finden Sie direkt am Artikel.

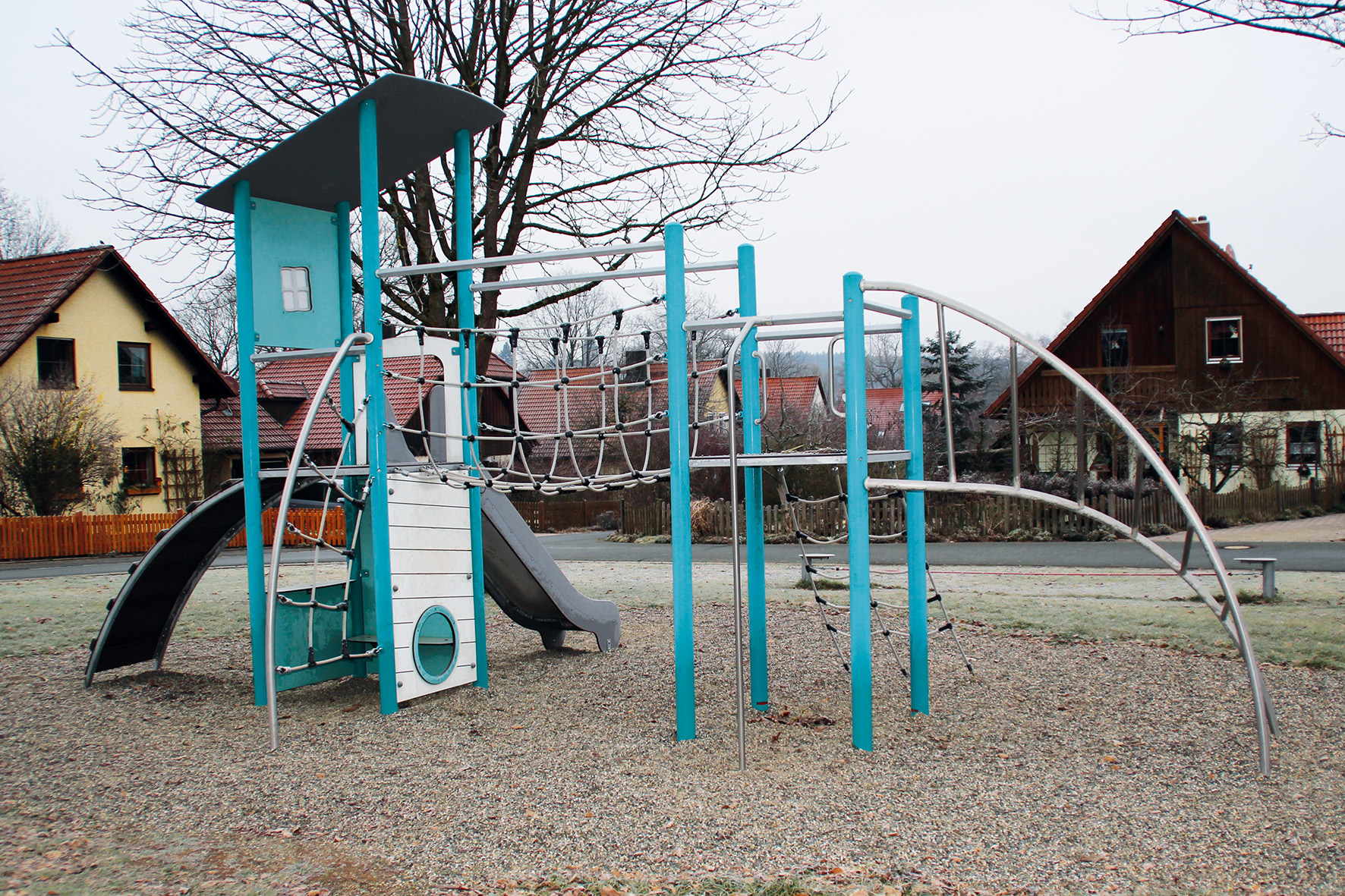

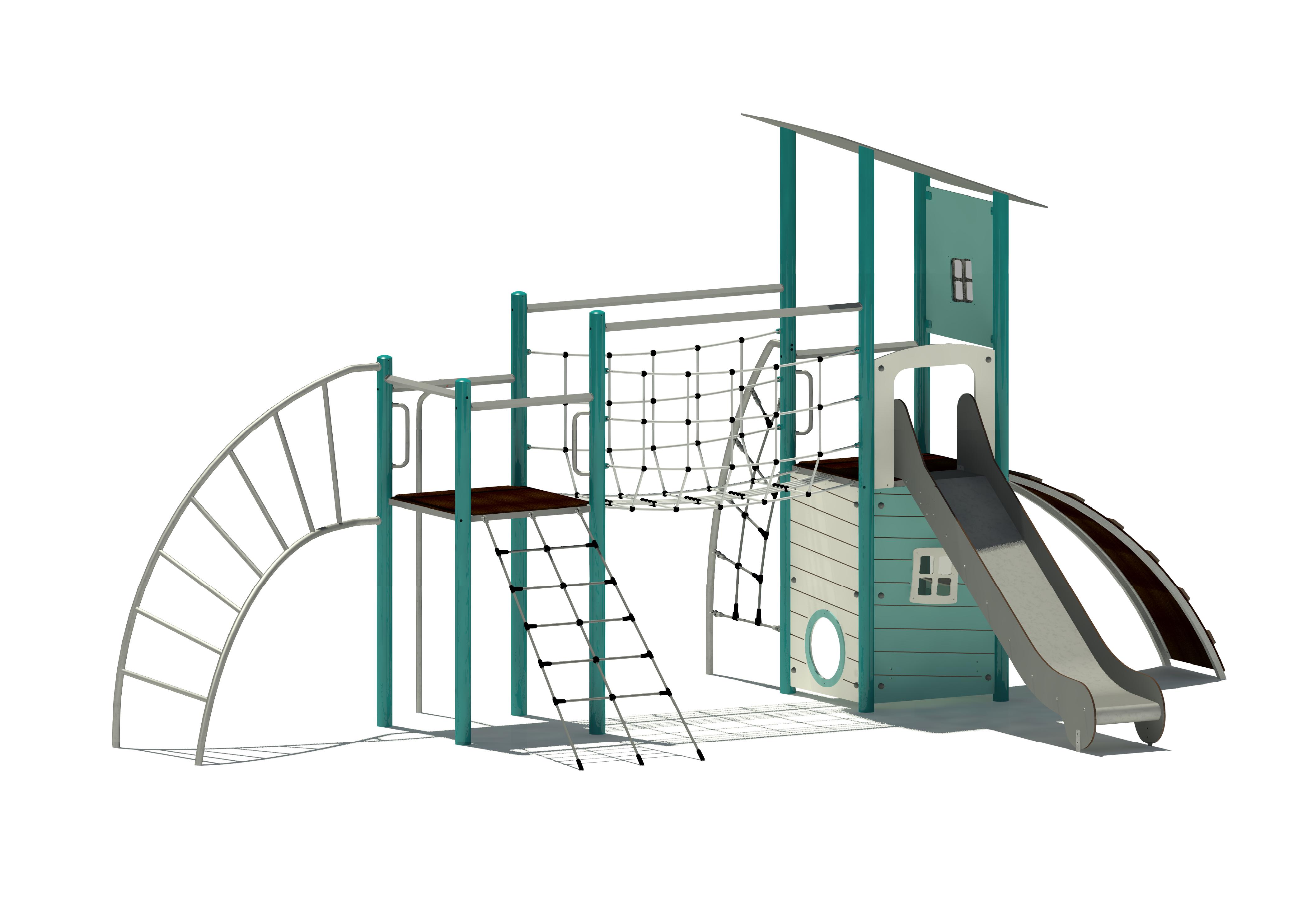

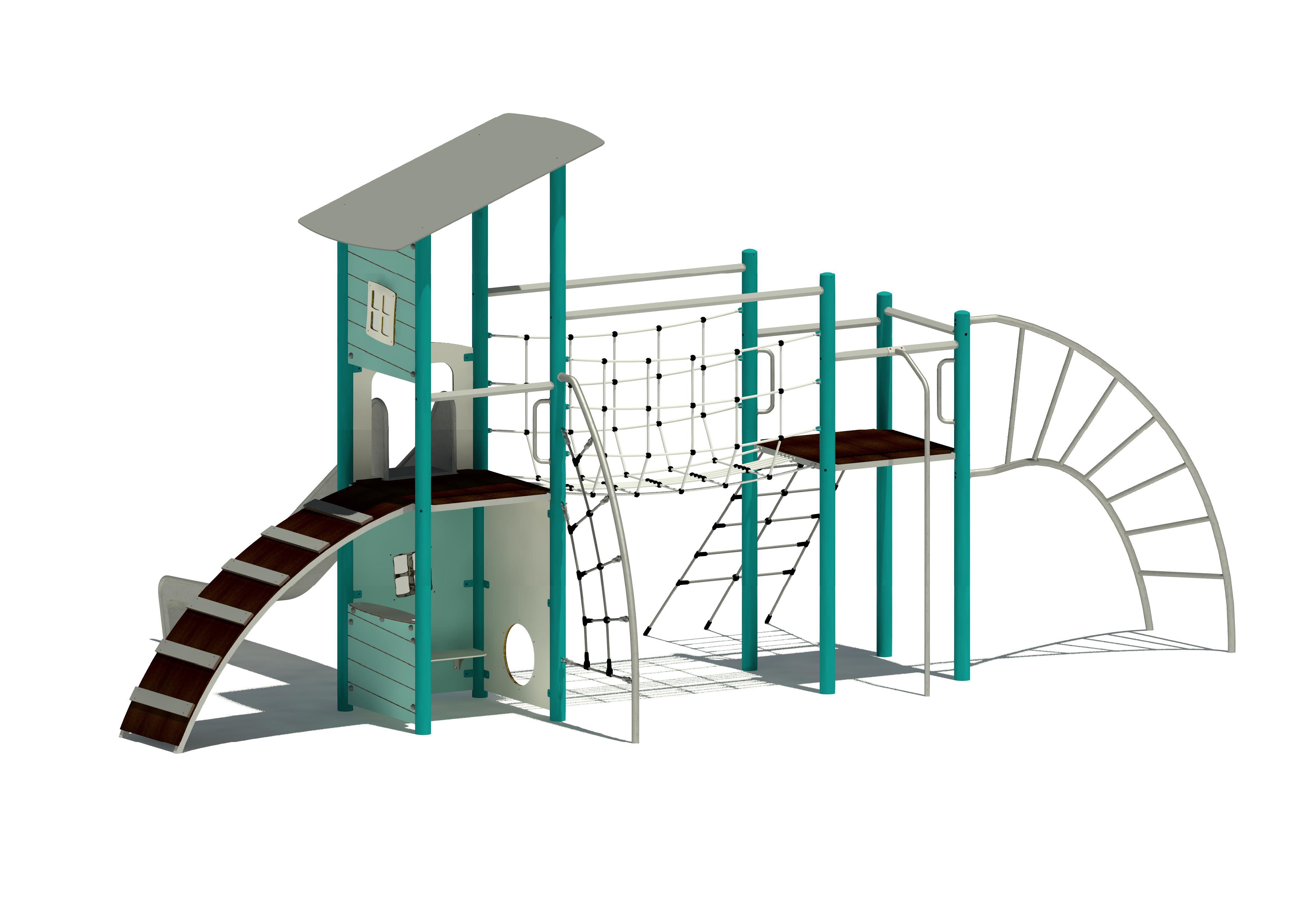

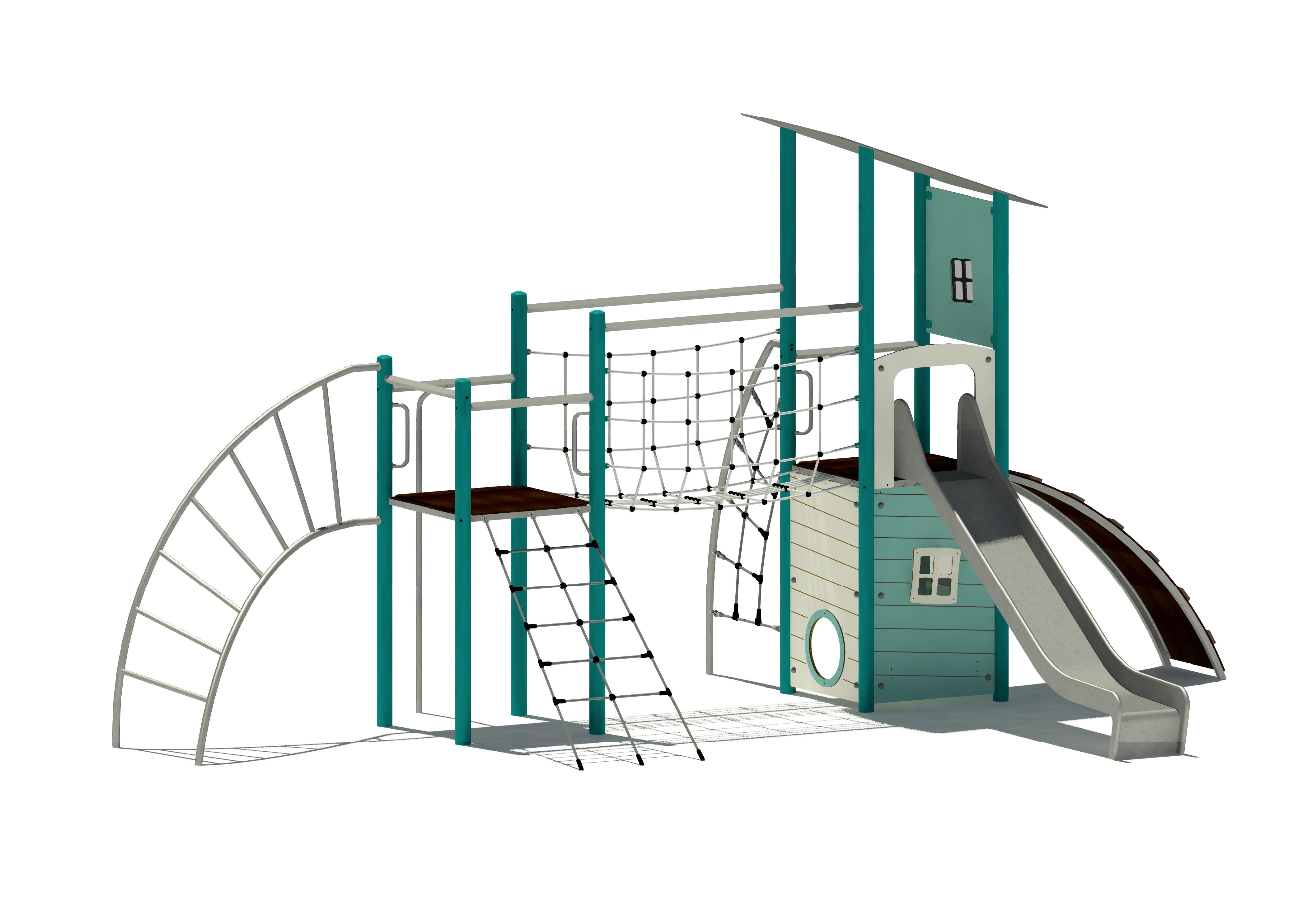

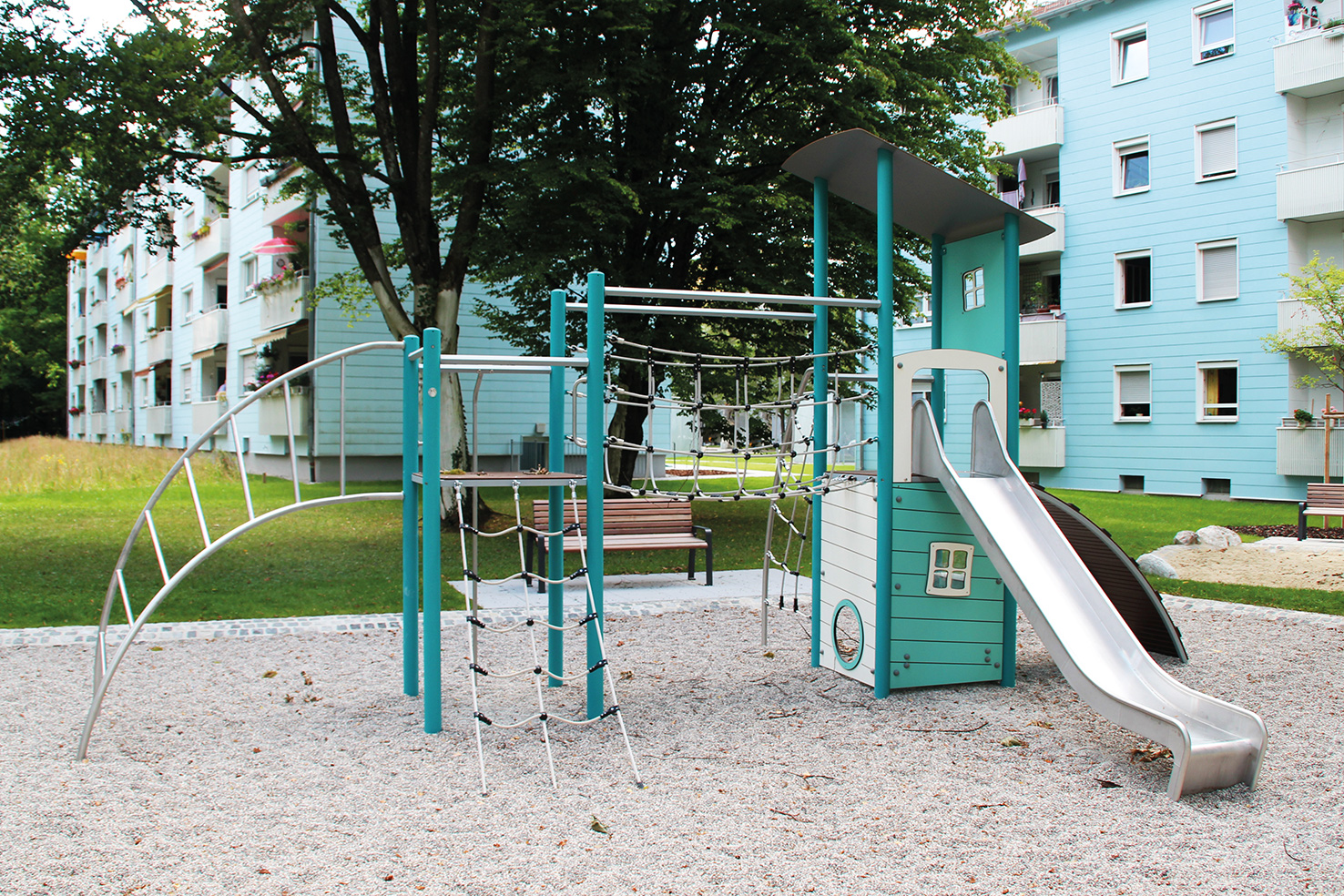

Spielkombination Caspar 9040
Maier Spielplatzgeräte — ganzes Sortiment →
Artikel EM-S5-9040-G1-S6-S6-AR1V1
| Hersteller | Maier Spielplatzgeräte |
|---|---|
| Artikel | EM-S5-9040-G1-S6-S6-AR1V1 |
| Kategorie | Spieltürme |
| Freie Fallhöhe | 2.3 m |
| Alter | ab 4 Jahren |
| Lieferzeit | ca. 13 Wochen |
| Material / Lebensdauer | Metall / Edelstahl · rechnerisch ~30 Jahre |
Hersteller und Verantwortlicher
Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch
In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.
Sicherheit und Norm
Freie Fallhöhe 2.3 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.
Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →
Lieferung und Montage
Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.
Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →
Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.
