Standpfosten mit Pfostenschuhen

Rundholz Fichte kernfrei, kesseldruckimprägniert

• • Ø 12 cm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Schnittholz Fichte kernfrei, kesseldruckimprägniert

• • Geländerbohlen 5,0 x 10,0 cm
  • Podestbodenbelag 2,5 x 16,0 cm, Unterkonstruktion: Rahmen 5,0 x 10,0 cm, Unterzüge 5,5 x 5,5 cm

Anbaurutschbahn HST

Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 240 cm

Bestandteile

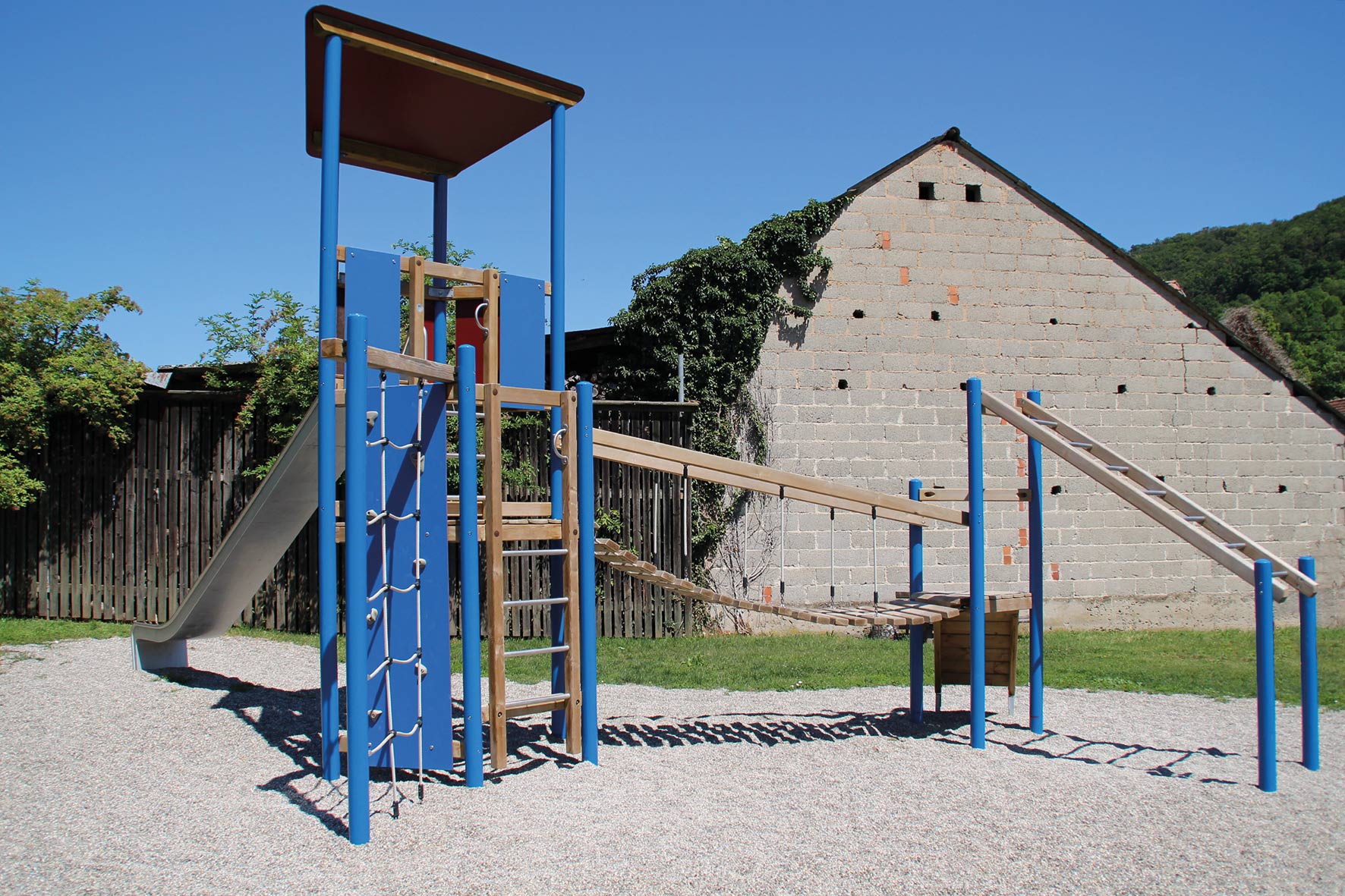

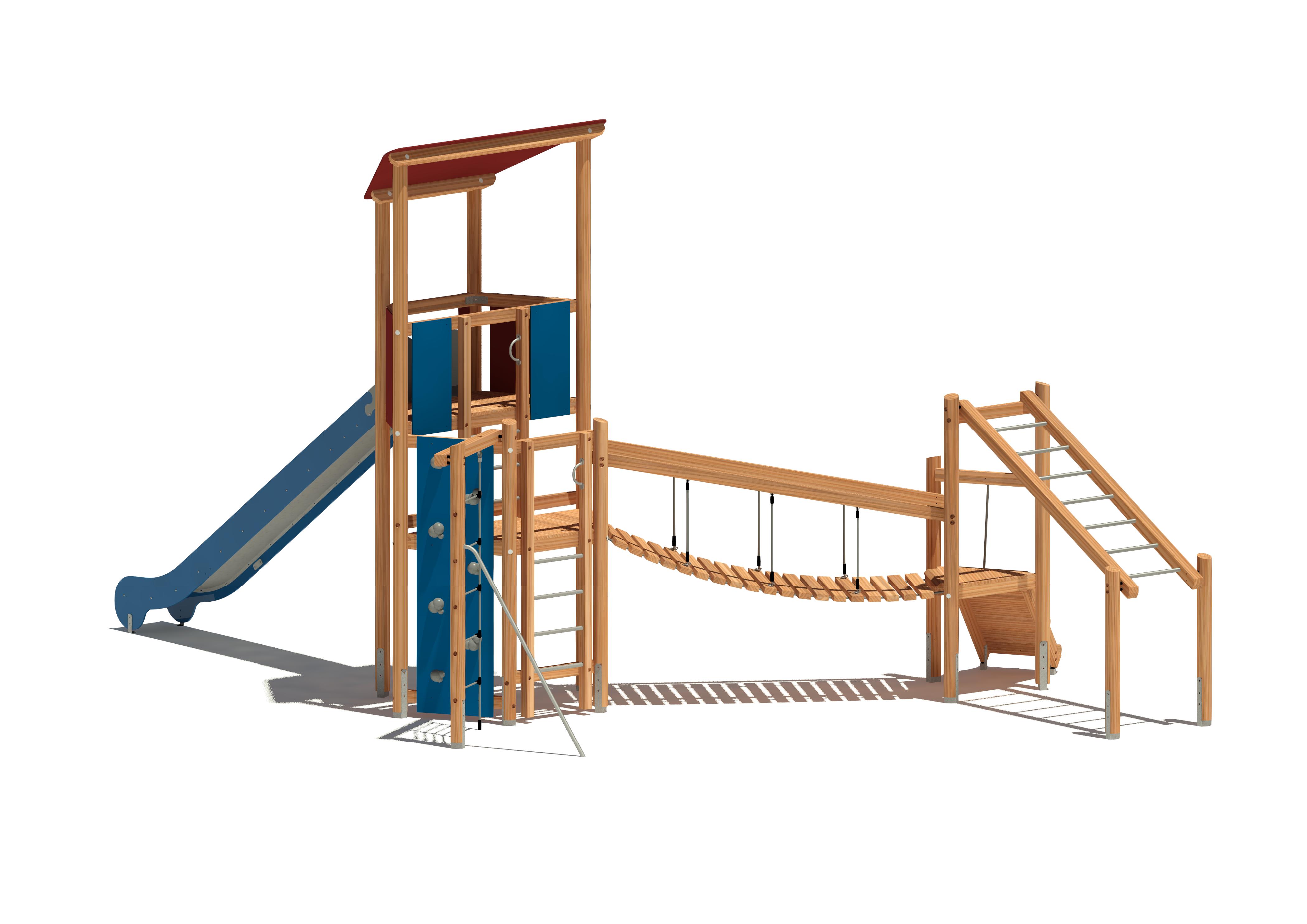

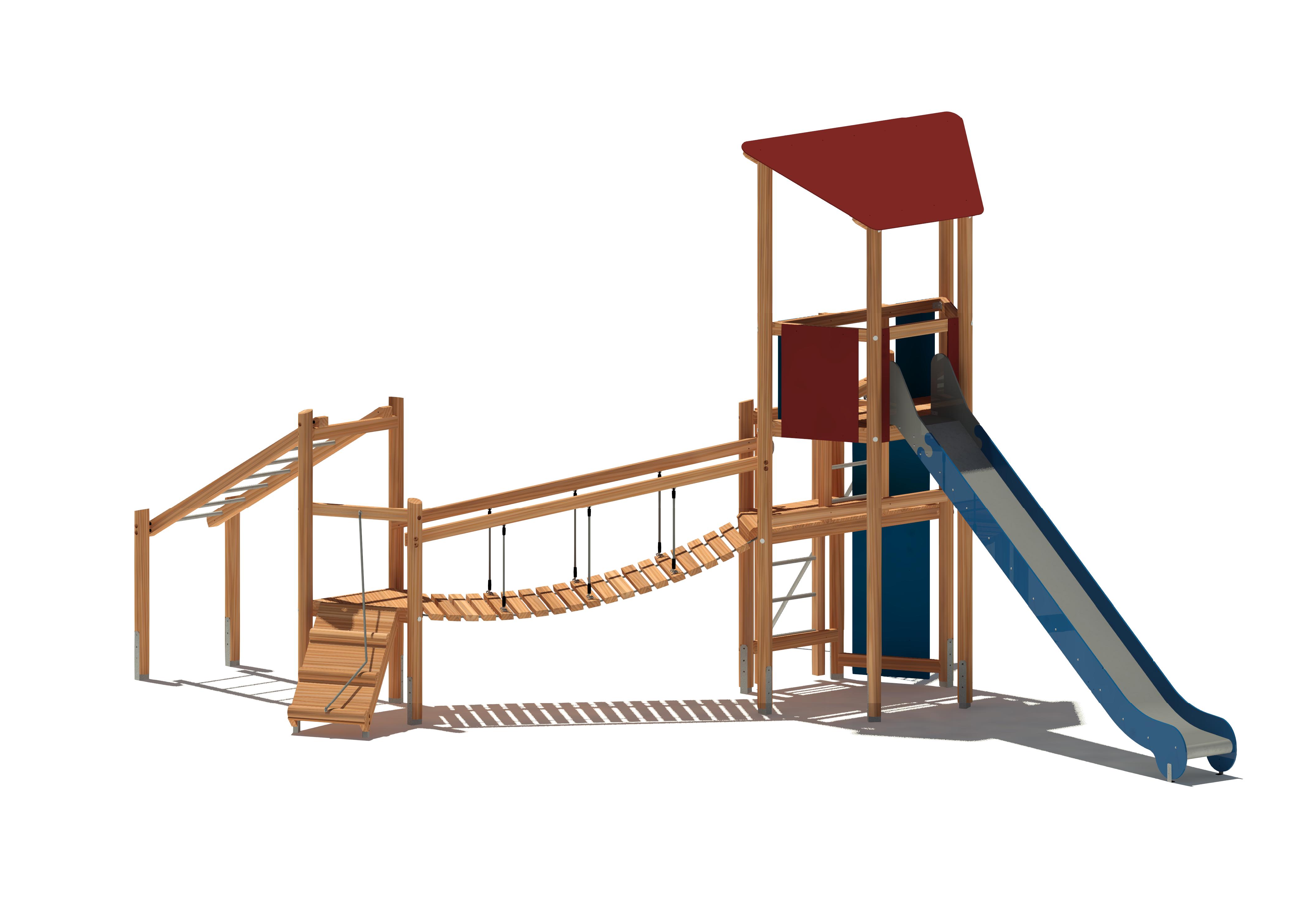

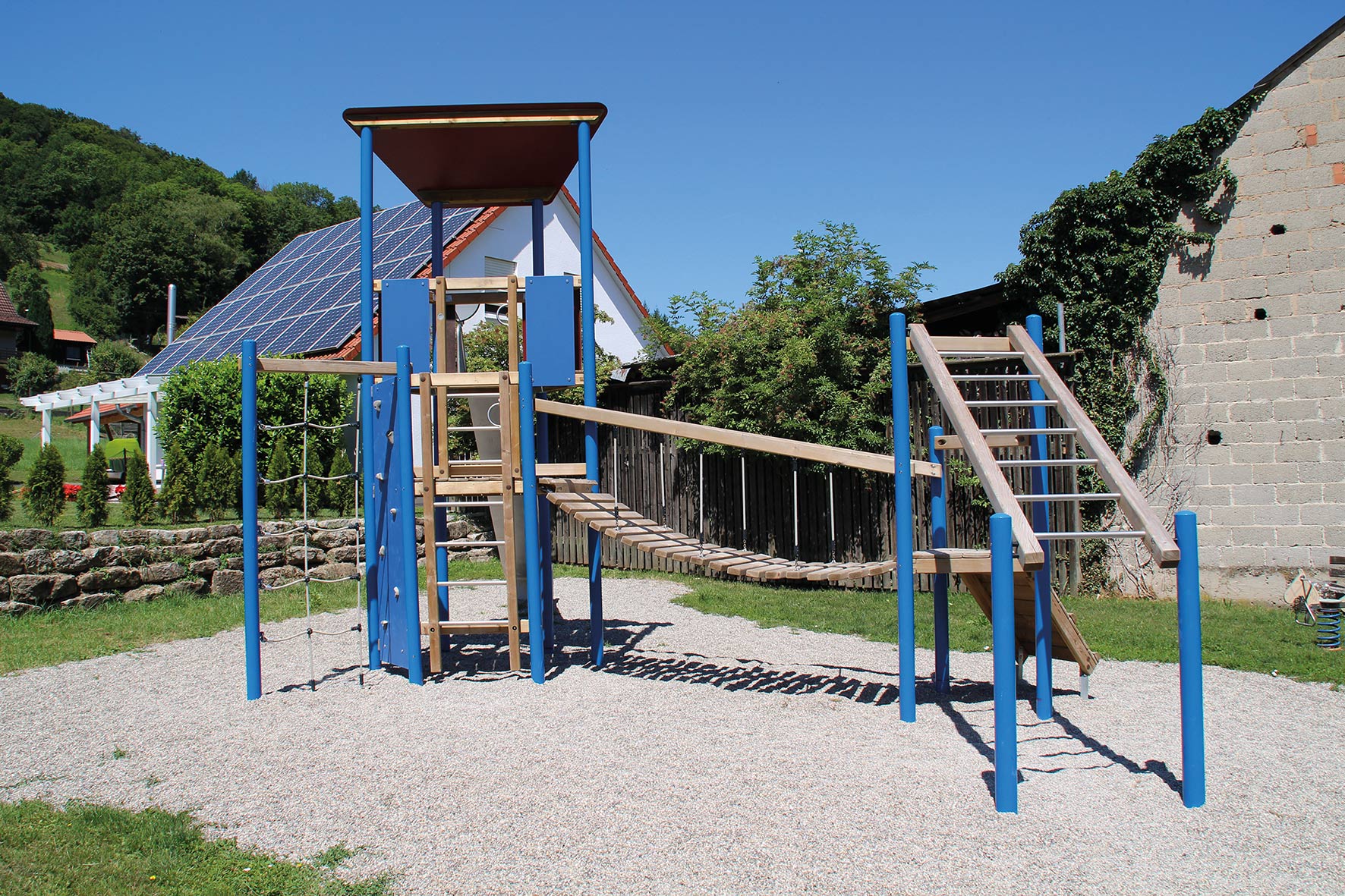

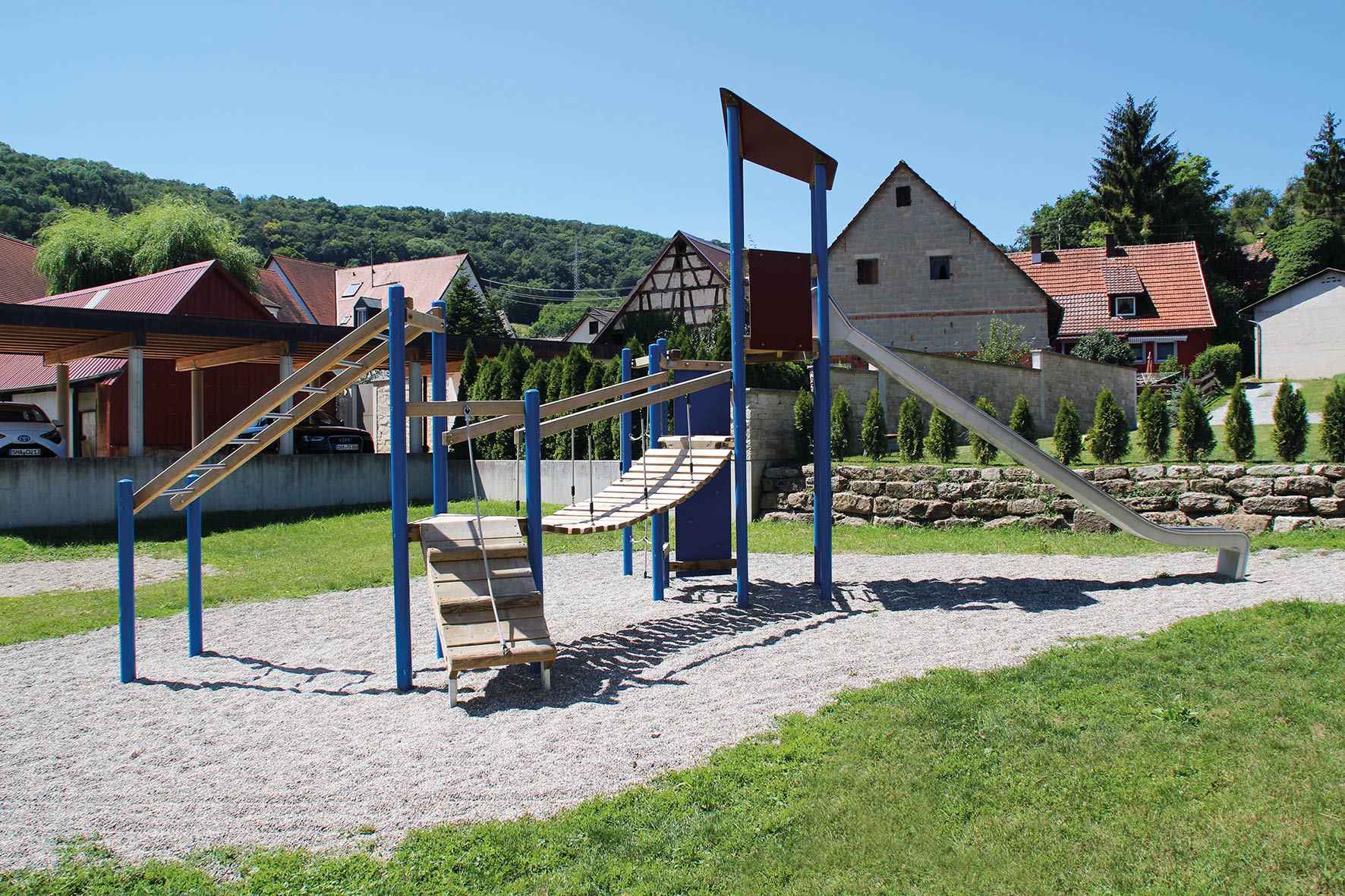

6-Eck-Spielturm (T1), Split-Level

Podesthöhe 150/ 240 cm, Außenmaß 175 x 200 cm

Podesthöhe 240 cm

• 4-Eck-Pultdach über halbem 6-Eck-Turm, Dachfläche, HPL 10 mm
  • Unterkonstruktion: Pfetten 11,5 x 11,5 cm
• Brüstung, HPL 10 mm
• Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
  • Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
  • Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
• Brüstung, HPL 10 mm

Podesthöhe 150 cm

• Leiteraufstieg [150]
  • Holme 7,5 x 7,5 cm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
• senkrechtes Kletternetz [150], Höhe ca. 240 cm, Herkulesmaterial, schräge Stützstange, Edelstahl
  • Netz: Herkulesmaterial Ø 16 mm
  • Bodenanker: Stahl, feuerverzinkt
  • Stützstange: Edelstahlrundrohr Ø 33,7 mm
  • Querholz 9,5 x 9,5 cm
• Kletterwand [150], Höhe ca. 230 cm, HPL 10 mm
  • Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
• Leiteraufstieg [90], Podesthöhe 150 : PH 240 cm
  • Holme 7,5 x 7,5 cm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
• Brüstung, HPL 10 mm, neben dem Leiteraufstieg
• Brüstung, HPL 10 mm, neben dem Leiteraufstieg

schräge Hängebrücke: Länge ca. 300 cm, senkrechte Abhängungen, Herkulesmaterial

• • Podesthöhe 150 : 95 cm
  • Druckaussteifung 5,0 x 10,0 cm, Laufflächenbelag 5,0 x 10,0 cm
  • Tragtaue und Netzgeländer: Herkulesmaterial Ø 16 mm

3-Eck-Spielturm (T2)

Podesthöhe 95 cm, Außenmaß 95 x 105 cm

• schräge Rampe [95] mit Haltetau, Herkulesmaterial
  • Tau: Herkulesmaterial Ø 18 mm
  • Unterzüge, 5,0 x 10,0 cm, Rampenbelag, 2,5 x 16,0 cm, Tritthilfen, Halbrundhölzer
  • Bodenanker: Stahl, feuerverzinkt
• schräge Hangelleiter [95], Höhe ca. 130 : 225 cm, Länge ca. 230 cm
  • Rahmen 9,5 x 9,5 cm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Klettern

Bauserien

Bauserie 2

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 5 Jahren

Platzbedarf

Länge: 1286 cm Breite: 995 cm

Gerätegröße

Länge: 931 cm Breite: 607 cm Höhe: 470 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 260 Min.

Fundamentangaben

Fundamente (bauseits): 15 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,65 m³

Größtes Bauteil

Länge: 545 cm Breite: 230 cm Höhe: 190 cm

Schwerstes Bauteil

620 kg

Freie Fallhöhe

240 cm

Aufprallfläche

71,00 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Koalagrau, Pflaumenrot, Kolibriblau

Farbschema Seilartikel

Hellgrau

Farbschema Klettergriffe

Grau
