Standpfosten mit Pfostenschuhen

Rundholz Kiefer mit Kern, kesseldruckimprägniert

• • Ø 14 cm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Rundholz Kiefer mit Kern, kesseldruckimprägniert/ Schnittholz Fichte kernfrei, kesseldruckimprägniert

• • Geländerbohlen, 7,5 x 7,5 cm
  • Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm

Anbaurutschbahn HST

Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 190 cm

Verkleidungsstil „Vertico“ [VE…]

HPL 10 mm, Makrolon 5 mm, Brettschalung 2,5 x 7,4 cm

Bestandteile

4-Eck-Spielturm (T1)

Podesthöhe 190 cm, Aussenmaß 150 x 150 cm

• 4-Eck-Giebeldach, Dachflächen, Giebelverkleidung, HPL 10 mm
  • Unterkonstruktion: Sparren 7,5 x 7,5 cm, First 7,5 x 7,5 cm
• Leiteraufstieg [190]
  • Holme 7,5 x 7,5 cm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut seitliche Verkleidungen am Turm „Vertico“
• senkrechtes „HipHop“-Netz [190], Höhe ca. 272 cm, Herkulesmaterial, schräge Stützstange, Edelstahl
  • Netz: Herkulesmaterial Ø 16 mm
  • Stützstange: Edelstahlrundrohr Ø 33,7 mm
  • Querholz: Rundholz Ø 14 cm

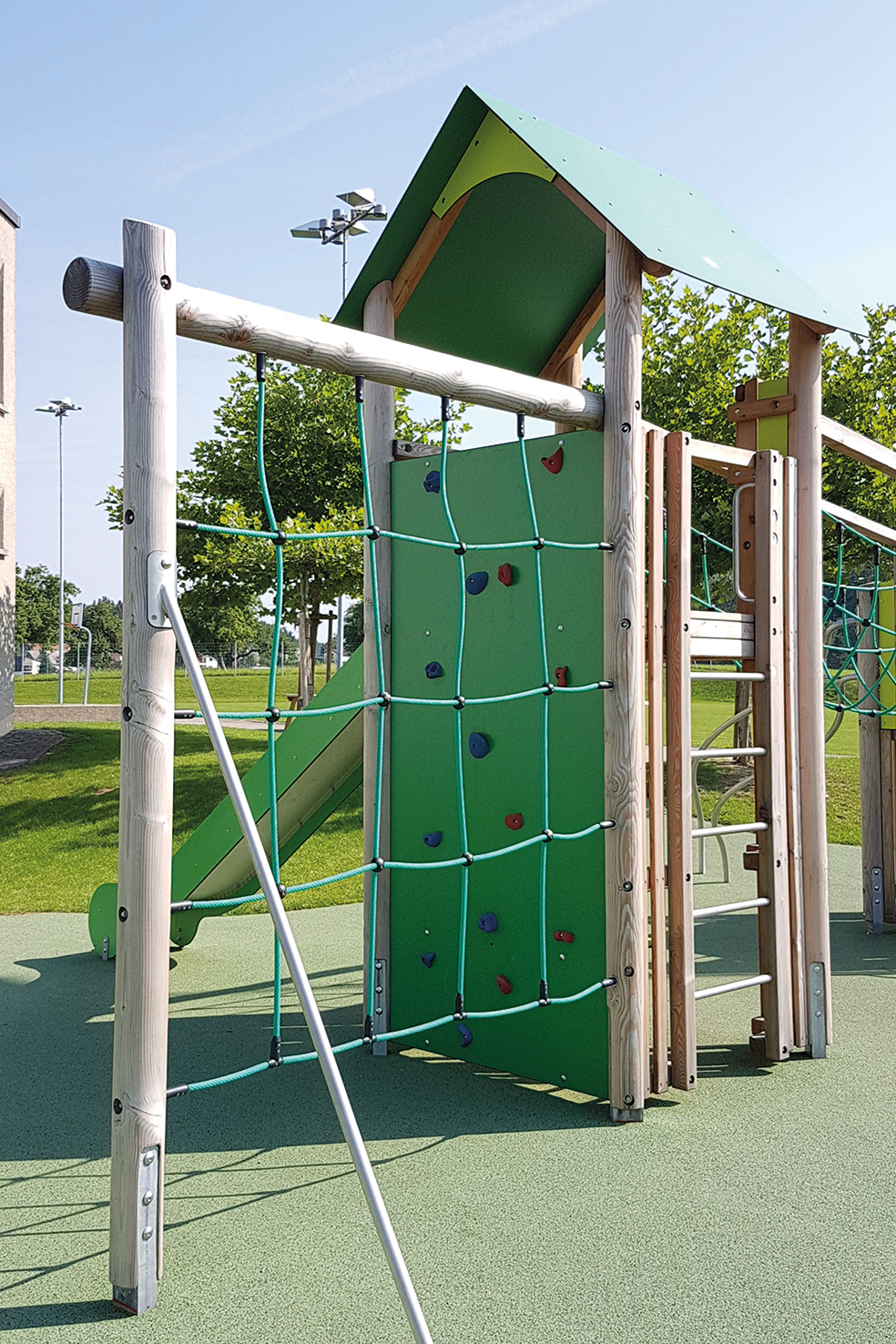

• Kletterwand [190], Höhe ca. 260 cm, HPL 15 mm
  • Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
  • Routen: unterschiedliche Schwierigkeitsgrade
• Anbaurutschbahn, seitliche Verkleidungen am Turm „Vertico“
  • Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
  • Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
• hohe Verkleidung „Vertico“ [VE024]
• 2-seitige Jugend-Ecksitzbank, HPL 10 mm
  • Unterzüge Sitzplatten 9,5 x 9,5 cm
• Eingangsverkleidung „Vertico“, unter der Brücke

schräge Seilgeländerbrücke: Länge ca. 300 cm, Netzgeländer, Herkulesmaterial

• • Podesthöhe 190 : 150 cm
  • Druckaussteifung 9,5 x 9,5 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 7,5 x 7,5 cm
  • Netzgeländer: Herkulesmaterial Ø 16 mm

seitliche Verkleidungen am Turm, HPL 10 mm

4-Eck-Spielturm (T2)

Podesthöhe 150 cm, Aussenmaß 150 x 150 cm

• Eingangsverkleidung „Vertico“, unter der Brücke
• Kurvenrutschgeländer [150], Edelstahl
  • Edelstahlrundrohr Ø 48,3 mm

Öffnungsbegrenzung „Vertico“

• schräger Steigstamm [150] mit Trittkerben und Haltetau, Herkulesmaterial
  • Tau: Herkulesmaterial Ø 18 mm
  • Steigstamm: Rundholz kernfrei Ø 16 cm
• Ringeaufstieg [150], Ringdurchmesser ca. 55 cm, Edelstahl, Öffnungsbegrenzung „Vertico“
  • Standrohr: Edelstahlrundrohr Ø 42,4 mm, Ringe: Edelstahlrundrohr Ø 33,7 mm
• hohe Verkleidung „Vertico“ [VE021]
• Sitzbank „Vertico“ [VE050]
• hohe Verkleidung „Vertico“ [VE024]
• hohe Verkleidung „Vertico“ [VE021]

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Multifunktional

Bauserien

Bauserie 4

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 5 Jahren

Verkleidungsstil

Vertico

Platzbedarf

Länge: 1452 cm Breite: 955 cm

Gerätegröße

Länge: 1044 cm Breite: 584 cm Höhe: 449 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 350 Min.

Fundamentangaben

Fundamente (bauseits): 14 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,98 m³

Größtes Bauteil

Länge: 475 cm Breite: 175 cm Höhe: 165 cm

Schwerstes Bauteil

550 kg

Freie Fallhöhe

272 cm

Aufprallfläche

89,50 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Froschgrün, Drachengrün

Farbschema Seilartikel

Grün

Farbschema Klettergriffe

Blau, Rot
