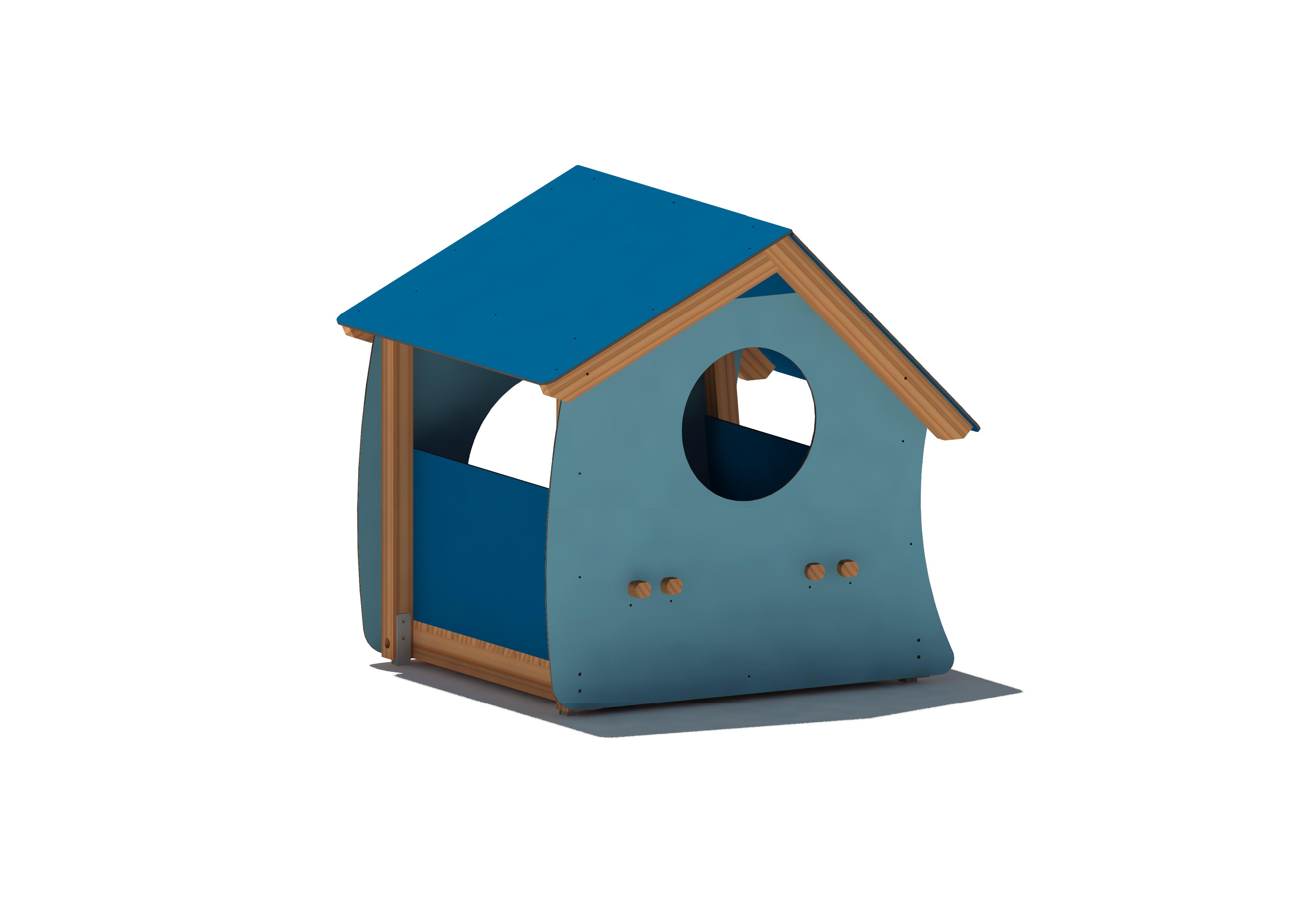

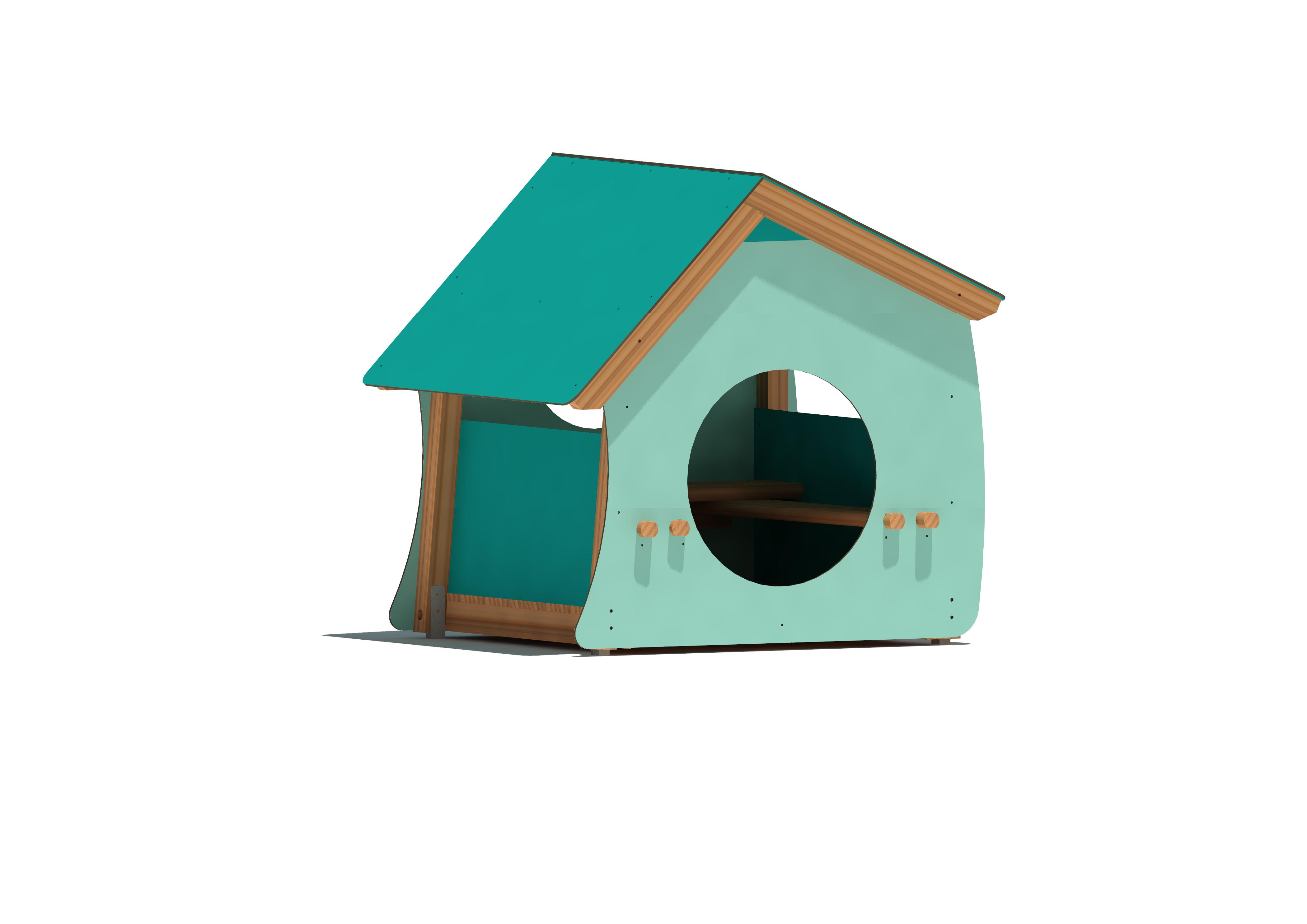

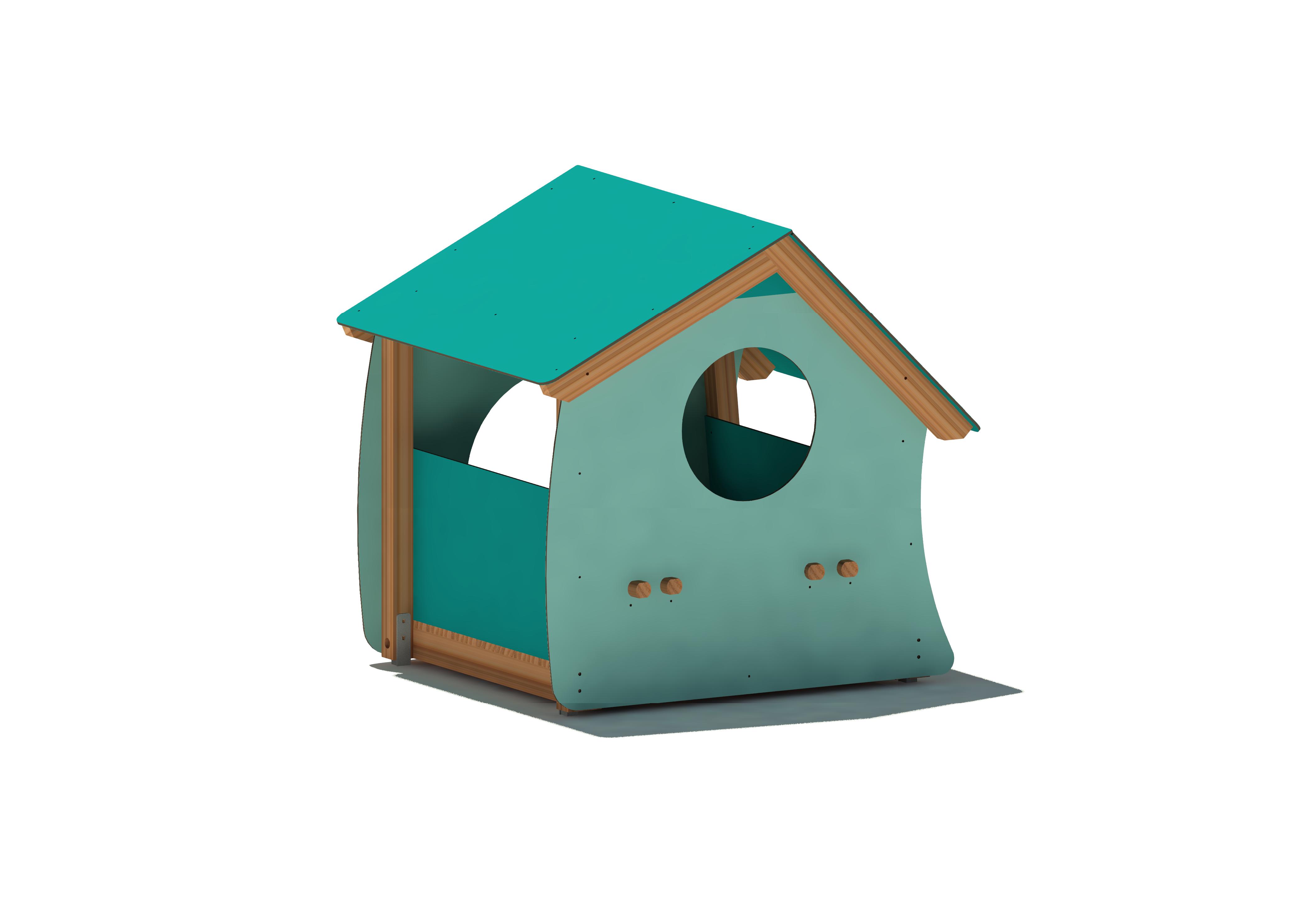

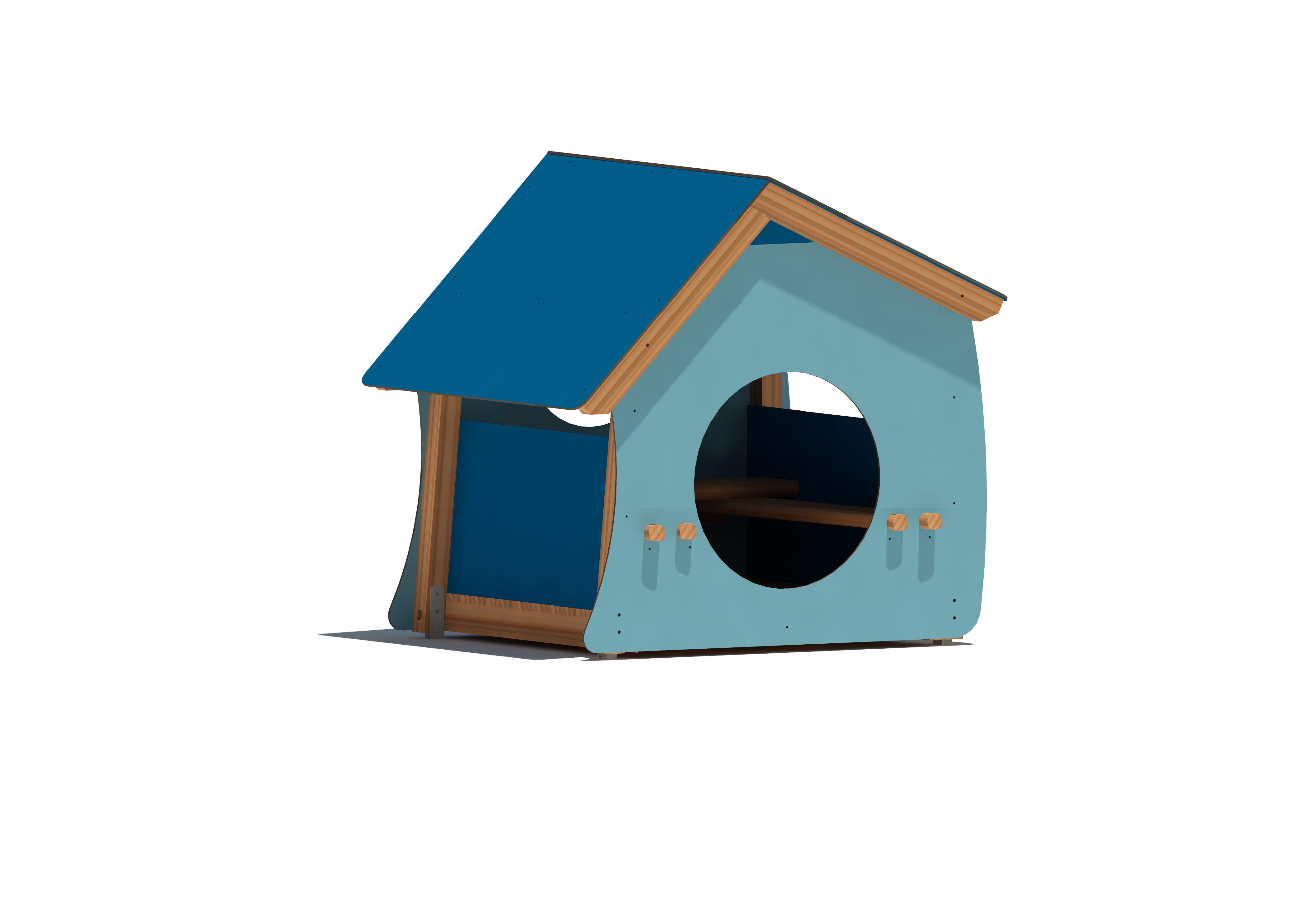

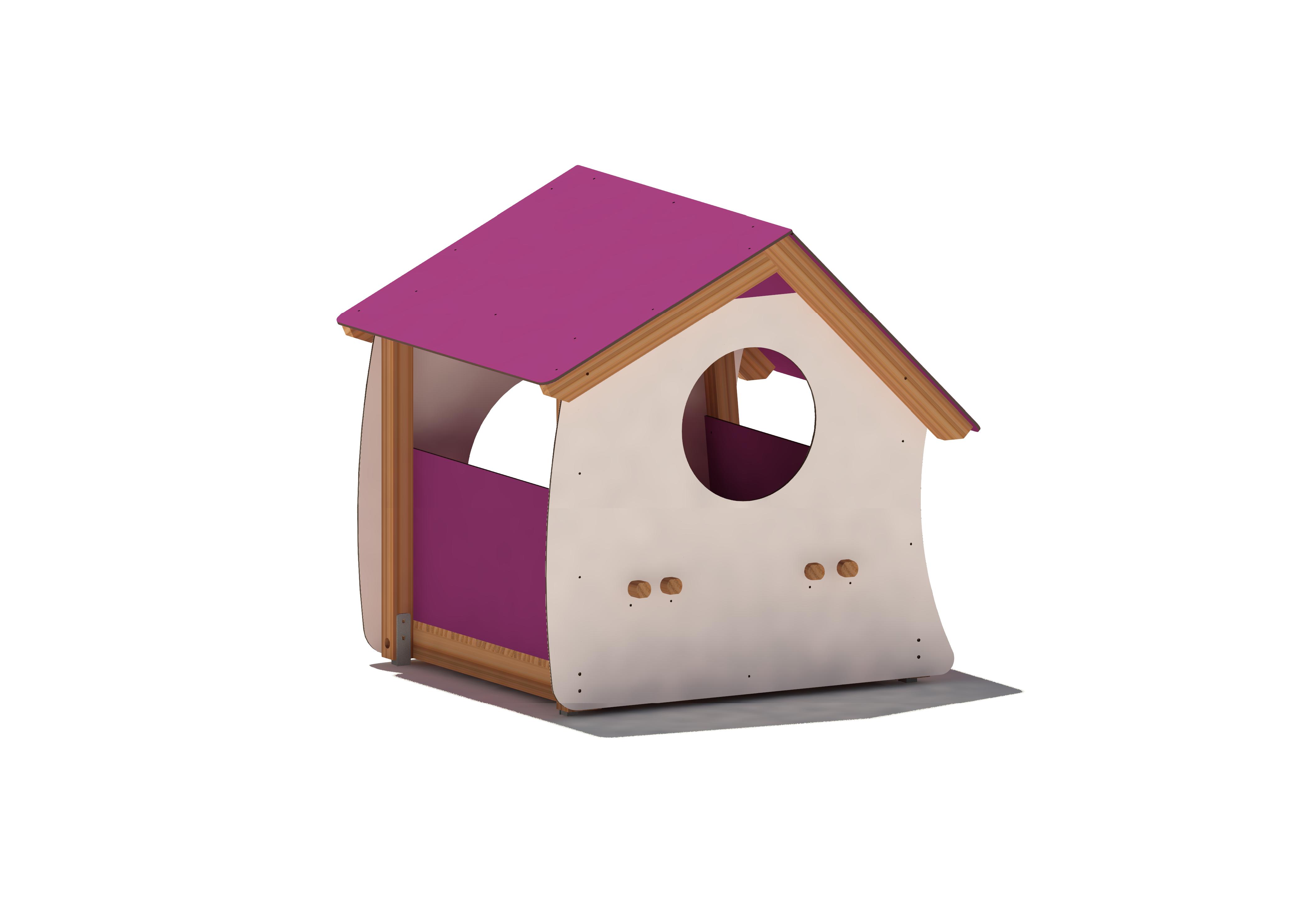

Spielhaus Kleiner Spatz 4300, Maier Spielplatzgeräte

Beschreibung

Standpfosten mit Bodenankern: Kantholz Fichte kernfrei, kesseldruckimprägniert

- 7,5 x 7,5 cm
- Bodenanker: Stahl, feuerverzinkt

Gründung G3: zum Aufdübeln
Hauptkomponenten: HPL, Schnittholz Fichte kernfrei, kesseldruckimprägniert

- Podestbodenbelag 2,5 x 16,0 cm, Unterkonstruktion: Rahmen 5,0 x 10,0 cm, Unterzüge 7,5 x 7,5 cm

Bestandteile

Spielhaus: Podesthöhe 16 cm

Giebeldach, Dachflächen, HPL 10 mm
- Unterkonstruktion: Sparren 5,0 x 10,0 cm, First 7,5 x 7,5 cm, Pfetten, 5,5 x 5,5 cm
hohe Verkleidung Giebelseite, HPL 10 mm, runde Einkletteröffnung Ø 70 cm
hohe Verkleidung Giebelseite, HPL 10 mm, runde Fensteröffnung Ø 50 cm
halbhohe Verkleidung Traufseite, HPL 10 mm
hohe Verkleidung Traufseite, HPL 10 mm
3-seitige Sitzbank
- Bankbelag: Modlhölzer kernfrei Ø 6 cm

Technische Daten

Gerätetyp: Einzelgerät
Spielschwerpunkt: Spielhaus, Spielhauskombinationen & Rollenspiel
Farbe: gletschertuerkis-ohne
Einsatzbereich: Kinderkrippe, Kindergarten, Öffentlicher Spielplatz
Empfohlene Altersklasse: Besonders geeignet für Kinder ab 2 Jahren
Platzbedarf: Länge: 484 cm Breite: 458 cm
Gerätegröße: Länge: 164 cm Breite: 138 cm Höhe: 154 cm
Prüfgrundlage: TÜV-Product-Service geprüft nach EN 1176
Eignung & Funktion: Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten
Montageaufwand: Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 40 Min.
Fundamentangaben: Fundamente (bauseits): 4 Maximale Aushubtiefe: 68 cm Betonbedarf: 0,12 m³
Größtes Bauteil: Länge: 165 cm Breite: 140 cm Höhe: 155 cm
Schwerstes Bauteil: 200 kg
Freie Fallhöhe: 48 cm
Aufprallfläche: 20,30 m²
Bodenart: Spielplatz: Anforderungen für Deutschland & Europa
Farbschema HPL-Platten: Eistürkis, Gletschertürkis

EN 1176-7 — Montage, Inspektion und Wartung

Teil 7 verpflichtet Betreiber zu regelmässigen Kontrollen: visuelle Routineinspektion, operative Inspektion alle 1–3 Monate und die jährliche Hauptinspektion. Verschlissene Teile — Sitze, Ketten, Schäkel, Netze, Federn — müssen ersetzt werden, und zwar so, dass die Gerätesicherheit erhalten bleibt. Originalersatzteile oder gleichwertige geprüfte Teile bewahren die Konformität des Geräts.

Ersatzteile · Pfosten & Hölzer

Spielhaus Kleiner Spatz 4300

Name: Spielhaus Kleiner Spatz 4300
Brand: Maier Spielplatzgeräte
SKU: EM-F-4300-G3-F3-H-VF2
Price: 3902.95 CHF
Availability: InStock

Maier Spielplatzgeräte — ganzes Sortiment → Artikel EM-F-4300-G3-F3-H-VF2 ⚖️ Ähnliche Geräte anzeigen (8)

CHF 3'902.95

inkl. MwSt 8.1% · zzgl. Lieferung und Montage

Lieferzeit ca. 13 Wochen

Verkaufseinheit: 1 Stück

⚖ 📐 Auf meinen Platz setzen

Lieferland: Schweiz · Lieferung und Montage durch unser eigenes Team

Rechnung, 30 Tage Vorauszahlung Versand & Lieferung Rückgabe

Technische Angaben
Hersteller	Maier Spielplatzgeräte
Artikel	EM-F-4300-G3-F3-H-VF2
Kategorie	Ersatzteile · Pfosten & Hölzer
Freie Fallhöhe	0.48 m
Alter	ab 2 Jahren
Lieferzeit	ca. 13 Wochen
Material / Lebensdauer	Metall / Edelstahl · rechnerisch ~30 Jahre

Hersteller und Verantwortlicher

Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch

In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.

Sicherheit und Norm

Freie Fallhöhe 0.48 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.

Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →

Lieferung und Montage

Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.

Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →

Dokumente & Downloads

📄 Montageanleitung EM F 4300 G3 xx H VFx MW.pdf?1759219587 📄 CAD-Zeichnung (DXF) EM F 4300 G3 F3 H VF2 📄 Fundamentplan Fundamentplan — Gründung G3

Material wählen — Lebensdauer im Blick

Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.

Metall / Edelstahl · dieses Gerät~30 Jahre

Robinie / Hartholz · ab CHF 4.50~22 Jahre Holz, verleimt · ab CHF 162.15~18 Jahre KDI-Holz · ab CHF 89.70~12 Jahre
