Standpfosten mit Pfostenschuhen

Kantholz Fichte kernfrei, kesseldruckimprägniert

• • 11,5 x 11,5 cm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Schnittholz/ Rundholz Fichte kernfrei, kesseldruckimprägniert

• • Geländerbohlen 4,5 x 15,4 cm
  • Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Zangen 4,5 x 15,4 cm, Unterzüge 7,5 x 7,5 cm

Anbaurutschbahn HST

Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 120 cm

Bestandteile

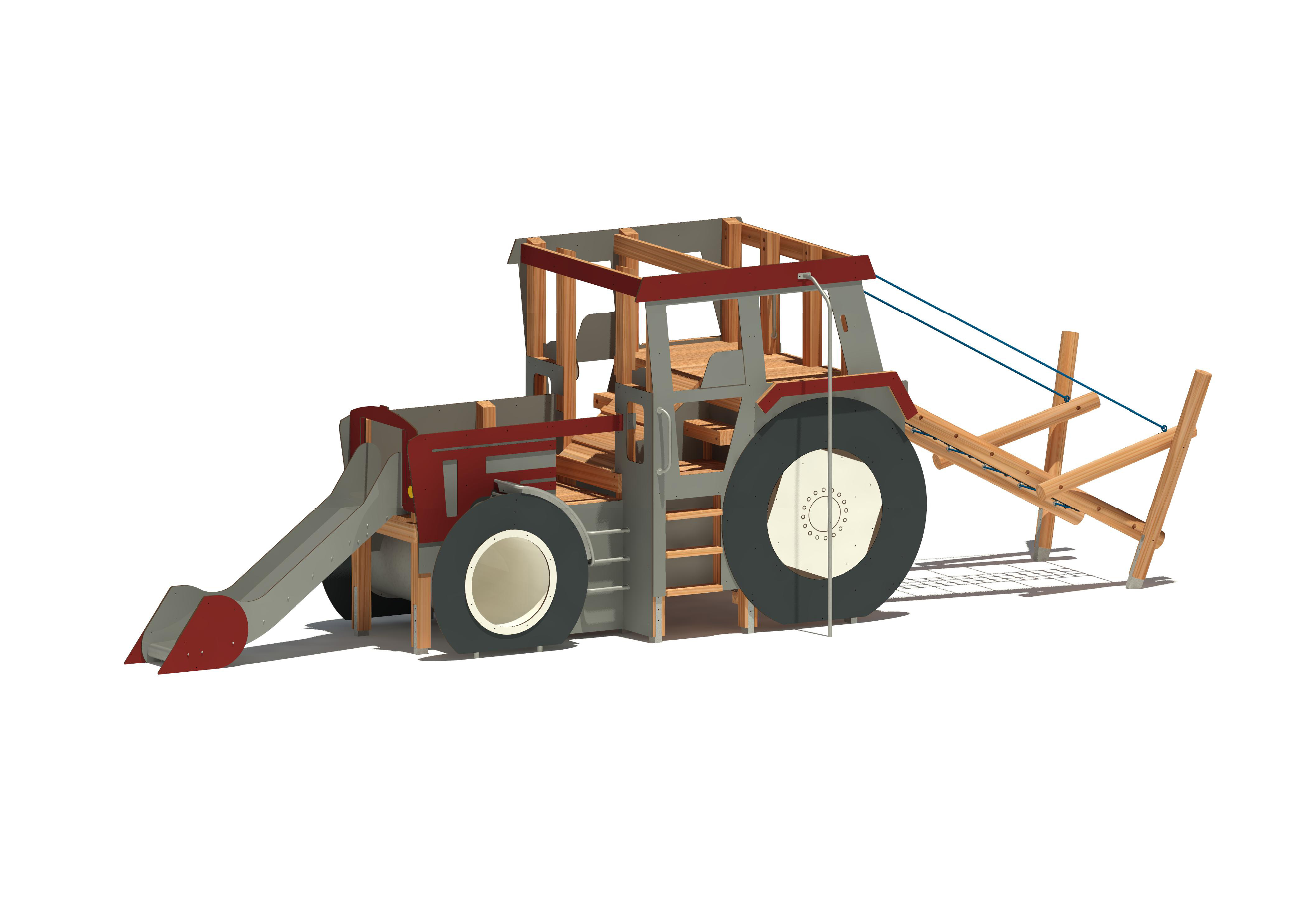

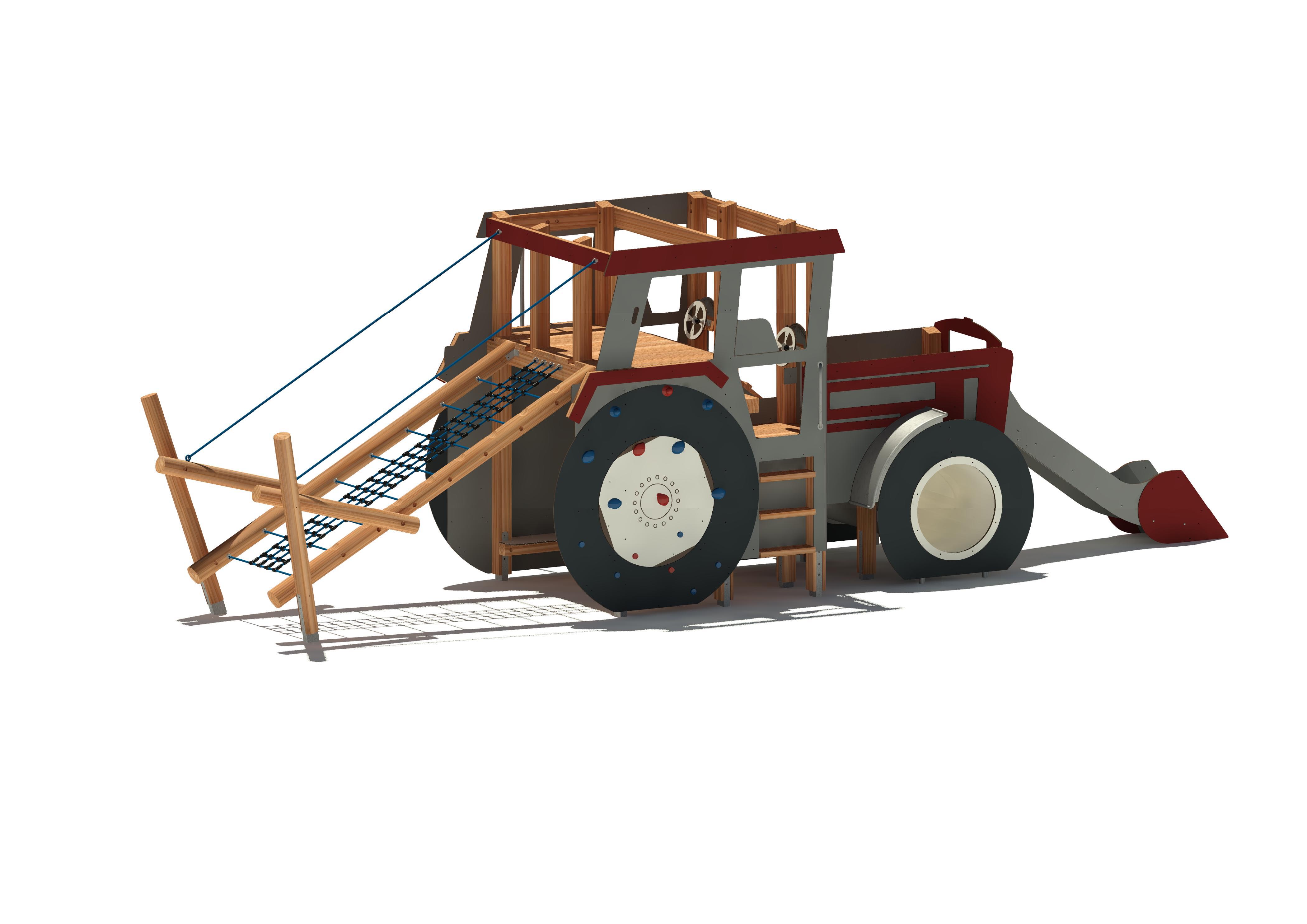

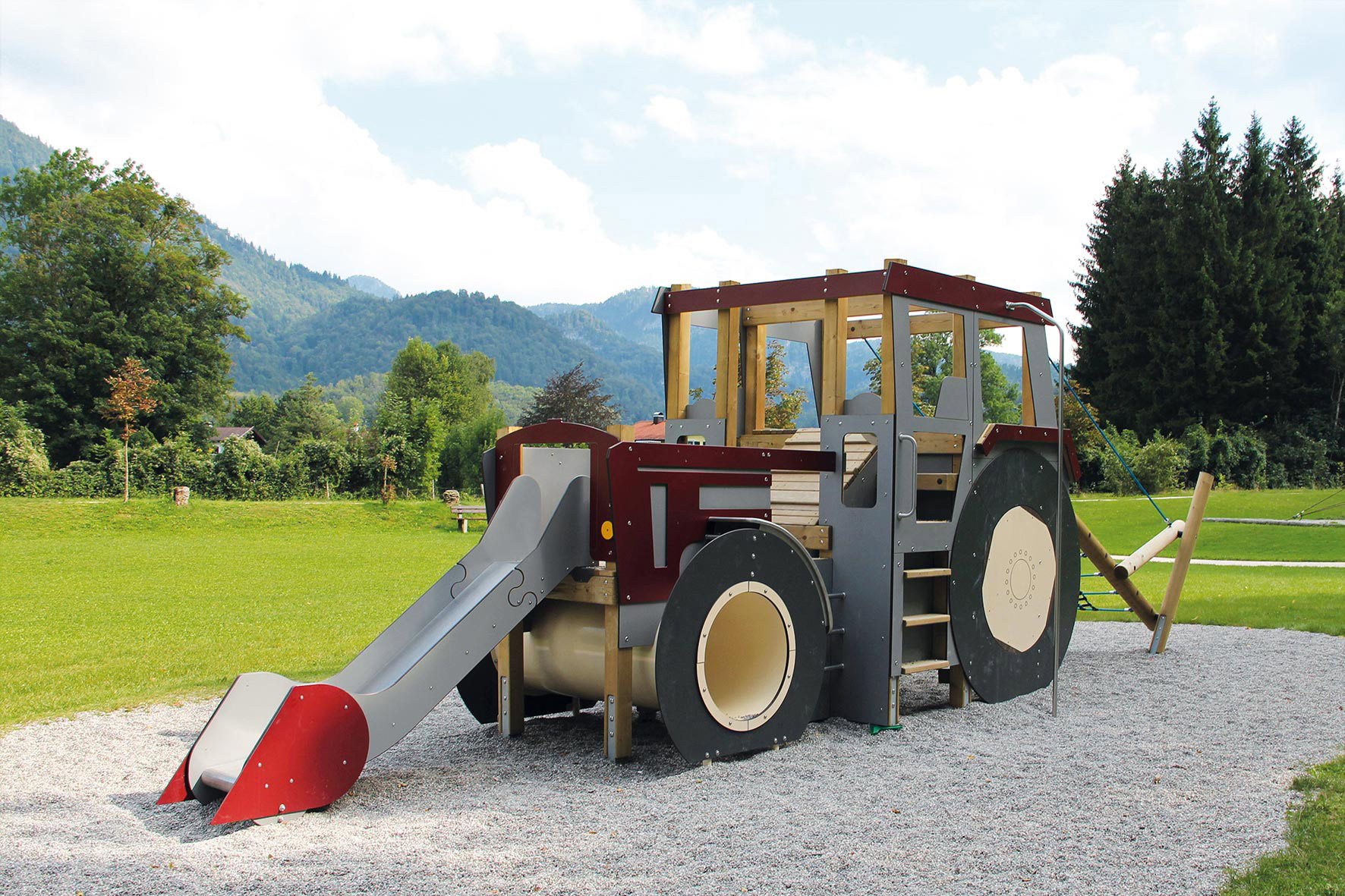

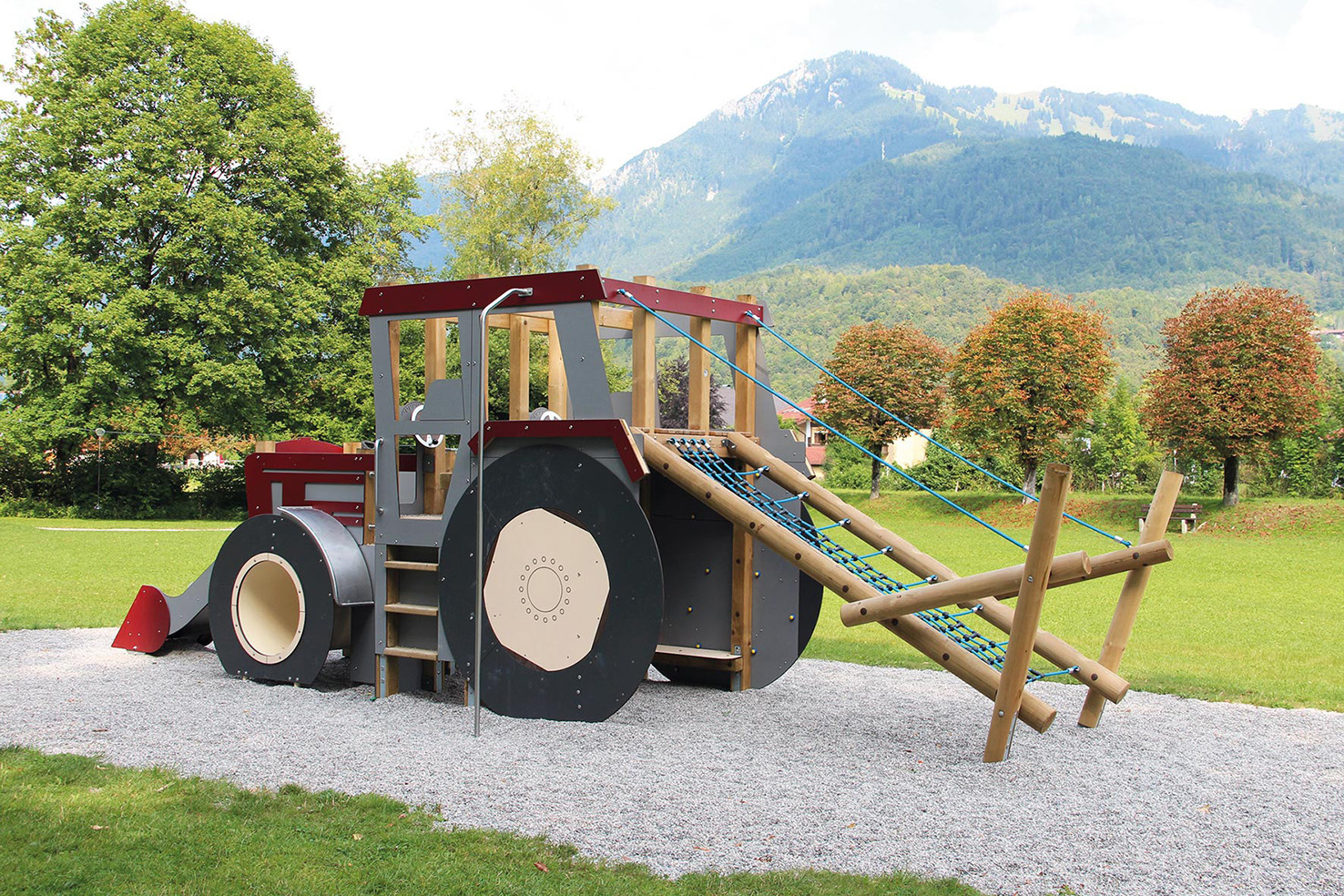

Spielturm „Schlepper“, Außenmaß ca. 205 x 385 cm

Podesthöhe 110 cm

• Verkleidungen „Motor“, HPL 10 mm
• Anbaurutschbahn „Frontladerschaufel“
  • Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
  • Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln, Applikationen „Frontladerschaufel“, HPL 10 mm
• Sprossenaufstieg „Motor“ [110], mit Schutzblech, Edelstahl
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm
• Vorderräder, HPL 10 mm, Radabdeckungen, Edelstahl
  • Radabdeckungen: Edelstahlblech gebogen, 2 mm
• Kriechröhre zwischen den beiden Vorderrädern, Edelstahl, innen und außen matt pulverbeschichtet
  • Röhre: Edelstahlrundrohr Ø ca. 77 cm, Wandungsstärke 2 mm, Länge ca. 185 cm

Podesthöhe 135 cm

• Verkleidungen „Kabine“, HPL 10 mm
• 2 drehbare Lenkräder, HPL 15 mm
  • Halterung: Edelstahl
  • Knauf: PA
• beidseitiger Stufenaufstieg [135]
  • Stufen 4,5 x 15,4 cm
• 2 Blockstufen als Sitzbank
  • Kantholz 4,5 x 15,4 cm
• schräge Rampe [65], Podesthöhe 135 : 200 cm
  • Unterzüge 11,5 x 11,5 cm, Rampenbelag 3,5 x 9,5 cm, Tritthilfen 5,5 x 5,5 cm

Podesthöhe 200 cm

• Hinterräder, HPL 10 mm
• rechtes Hinterrad als Kletterwand [200], HPL 10 mm
• linke Seite mit senkrechter Kletter-/ Rutschstange [200], Edelstahl
  • Edelstahlrundrohr Ø 33,7 mm
• Kletteraufstieg „Pflug“ [200], schräger Steigstamm mit Trittkerben und Haltetau, schräger Balancierbalken mit Haltetau, schräges Kletternetz, Herkulesmaterial
  • Steigstamm/ Balancierbalken: Rundholz Ø 16, Aussteifungen/ Standpfosten: Rundholz Ø 14 cm
  • Taue: Herkulesmaterial Ø 18 mm, Netz: Herkulesmaterial Ø 16 mm
• Sitzbank, HPL 10 mm
• Sitzbank, HPL 10 mm

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Multifunktional

Bauserien

Bauserie 1

Themenwelten

Landwirtschaft & Nutztiere , Fahrzeuge & Feuerwehr

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 4 Jahren

Platzbedarf

Länge: 1312 cm Breite: 636 cm

Gerätegröße

Länge: 932 cm Breite: 261 cm Höhe: 300 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 280 Min.

Fundamentangaben

Fundamente (bauseits): 19 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,57 m³

Größtes Bauteil

Länge: 380 cm Breite: 280 cm Höhe: 220 cm

Schwerstes Bauteil

600 kg

Freie Fallhöhe

200 cm

Aufprallfläche

64,50 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Edelweiß, Koalagrau, Elefanthrazit, Pflaumenrot, Bananengelb

Farbschema Seilartikel

Blau

Farbschema Pulverbeschichtung

Reinweiß RAL 9010

Farbschema Klettergriffe

Blau, Rot
