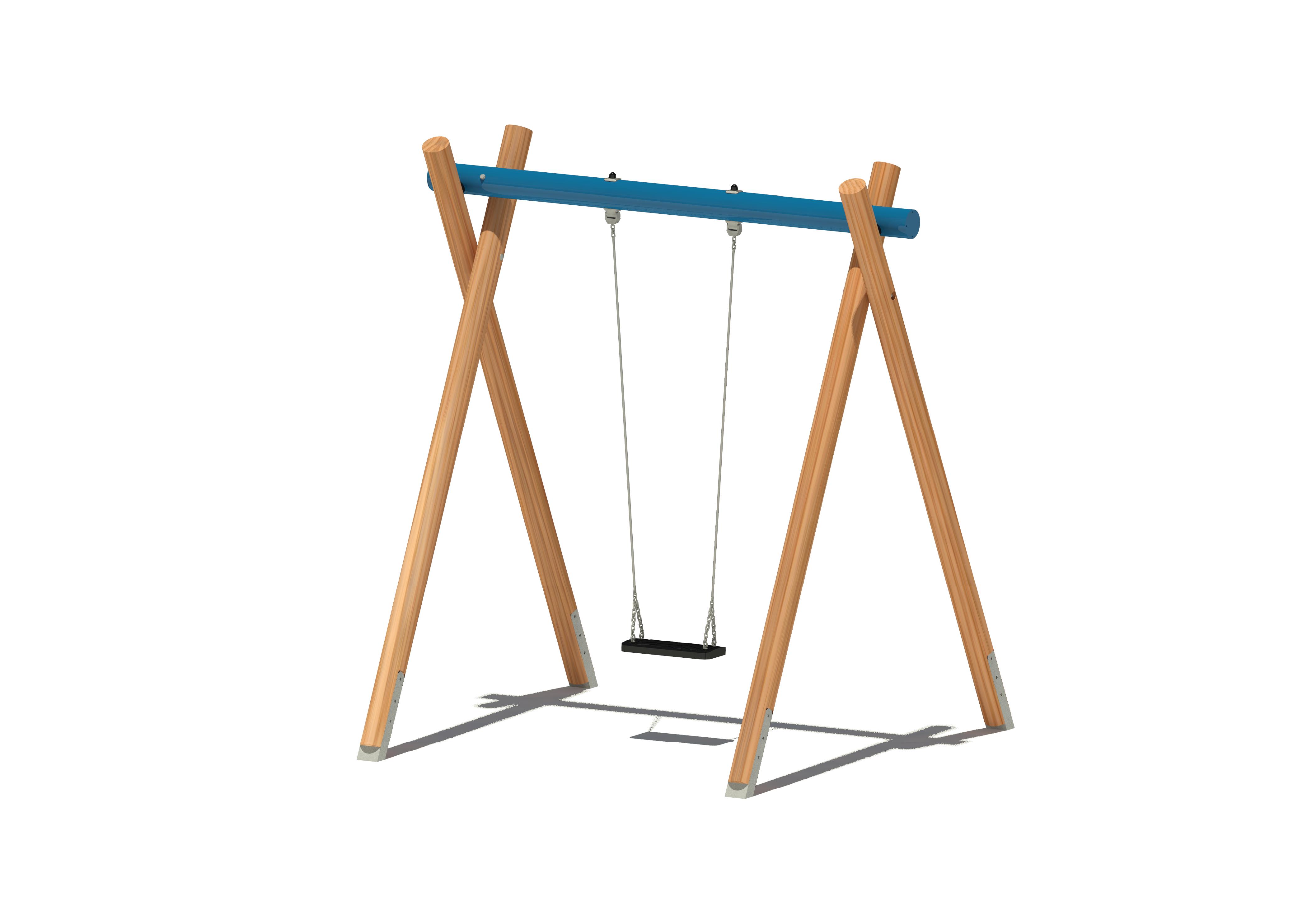

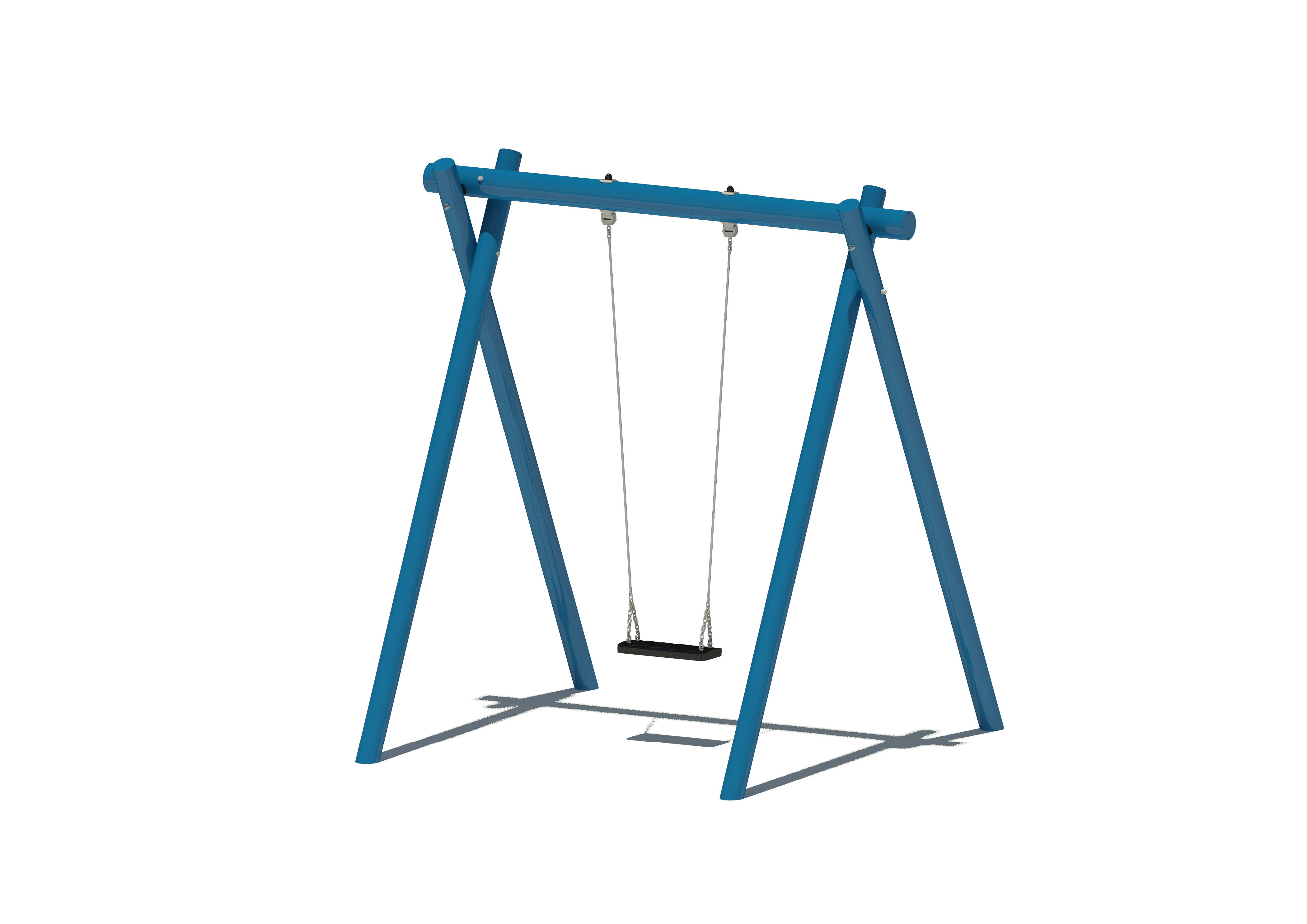

Schaukel 5110, 1-sitzig, Maier Spielplatzgeräte

Beschreibung

Standpfosten: Stahl, feuerverzinkt, matt pulverbeschichtet

- Ø 101,6 mm

Gründung G1: zum Einbetonieren
Querrohr: Stahl, feuerverzinkt, matt pulverbeschichtet

- Rundrohr Ø 127 mm, sichtbare Rohrenden mit Stahldeckeln, dauerhaft verschweißt und verschliffen
- form- und kraftschlüssige Verbindung zu den Standpfosten

Kleinkinderschaukelsitz

Bestandteile

Standkonstruktion, lichte Höhe 230 cm

mehrteilige Edelstahlfeingussschaukelgelenke, verschraubt
- wartungsfrei, mit Verdrehsicherung
- Kettenanschluss über Drehwirbel mit Spezialkettenadapter

je nach gewählter Variante:

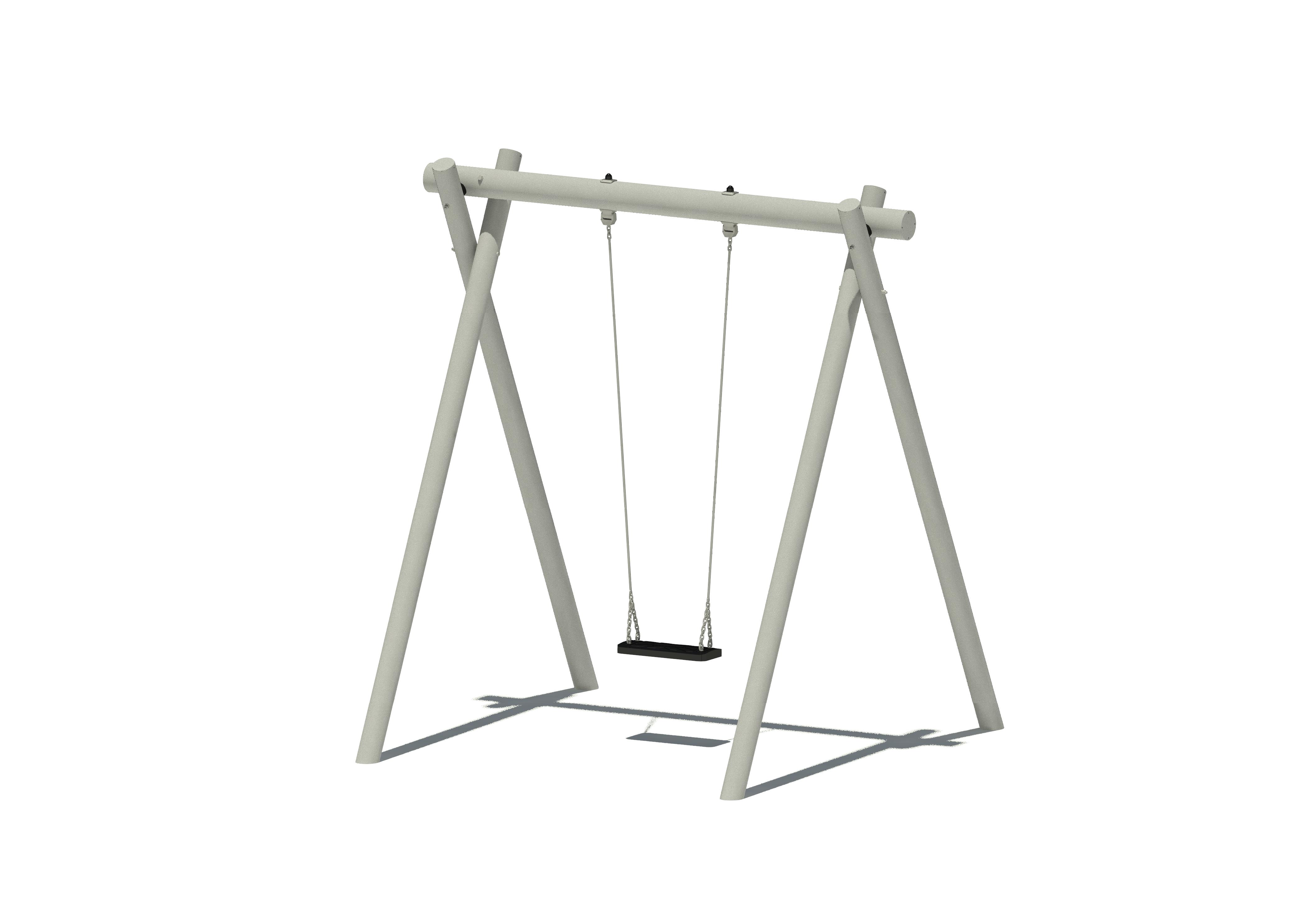

Gummibrett-Sicherheitsschaukelsitz, Abhängung durch feingliedrige Schaukelketten, Stahl, feuerverzinkt, Ø 6 mm
- Anschluss an Schaukelkette mit Kettendreieck als Kippsicherung, Flügelringmuttern (Vermeidung von Fingermaß) als Verbindung zum Schaukelsitz
- verstärkt durch Aluminiumeinlage
- Abmaße: 440 x 180 x 40 mm

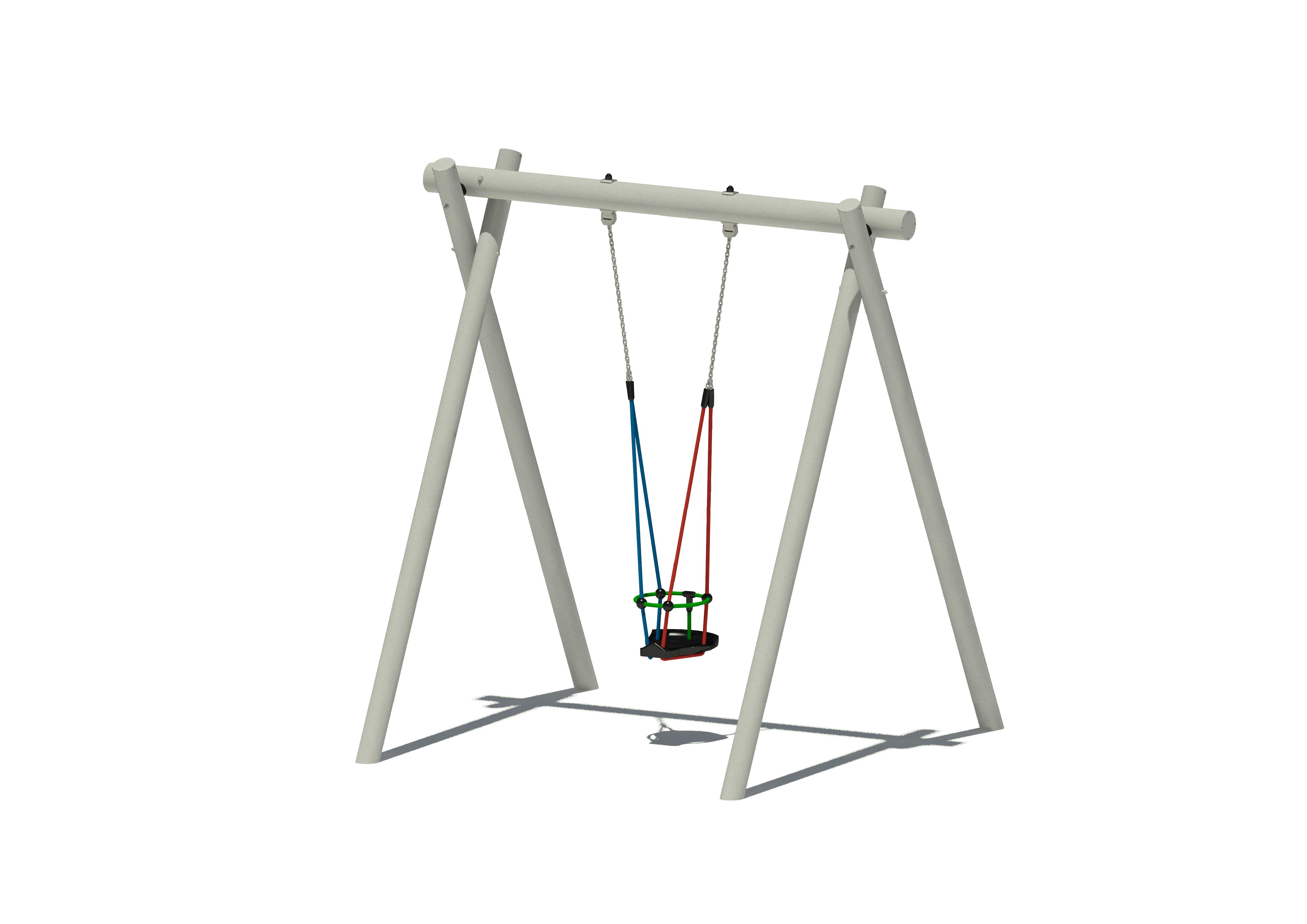

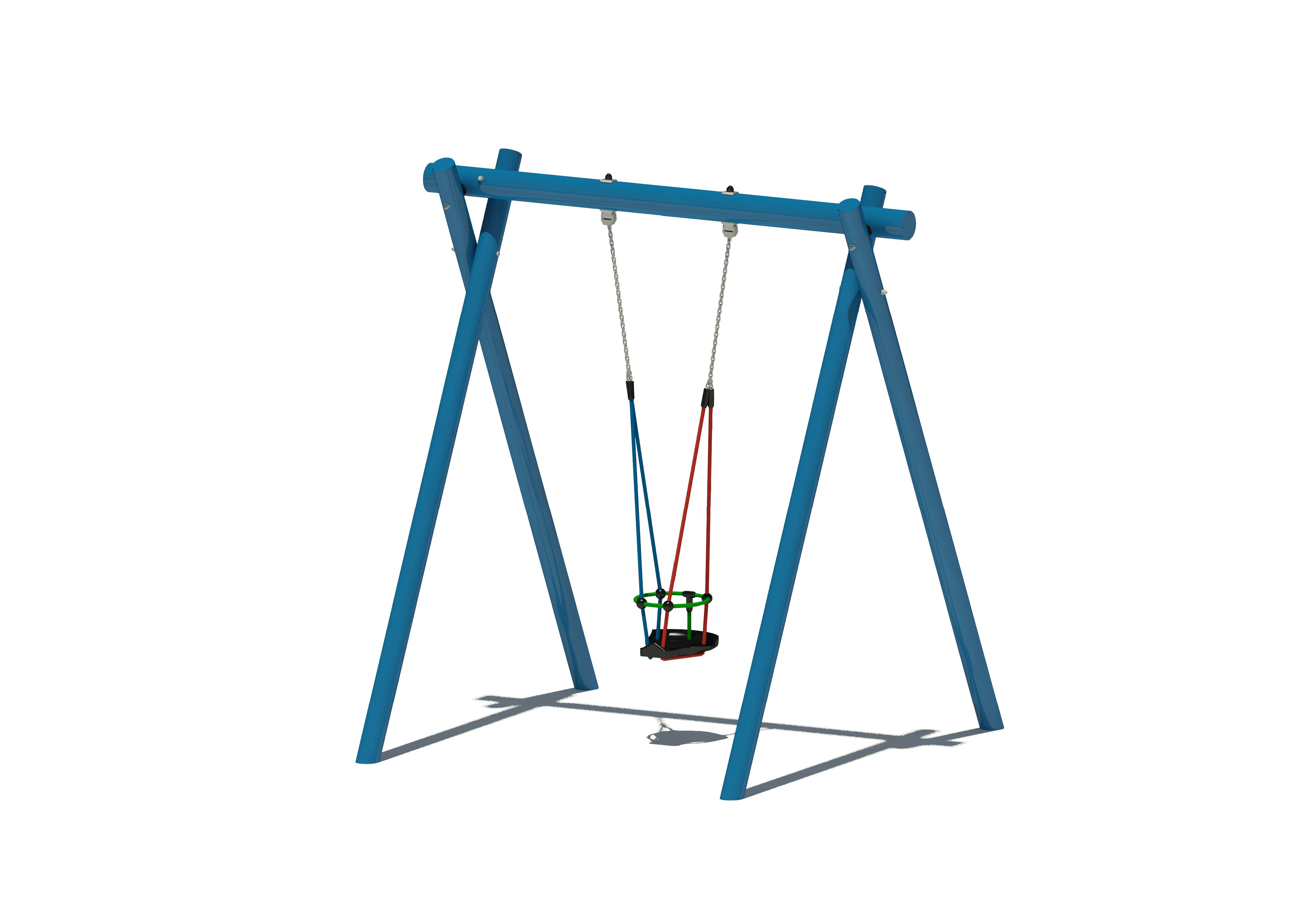

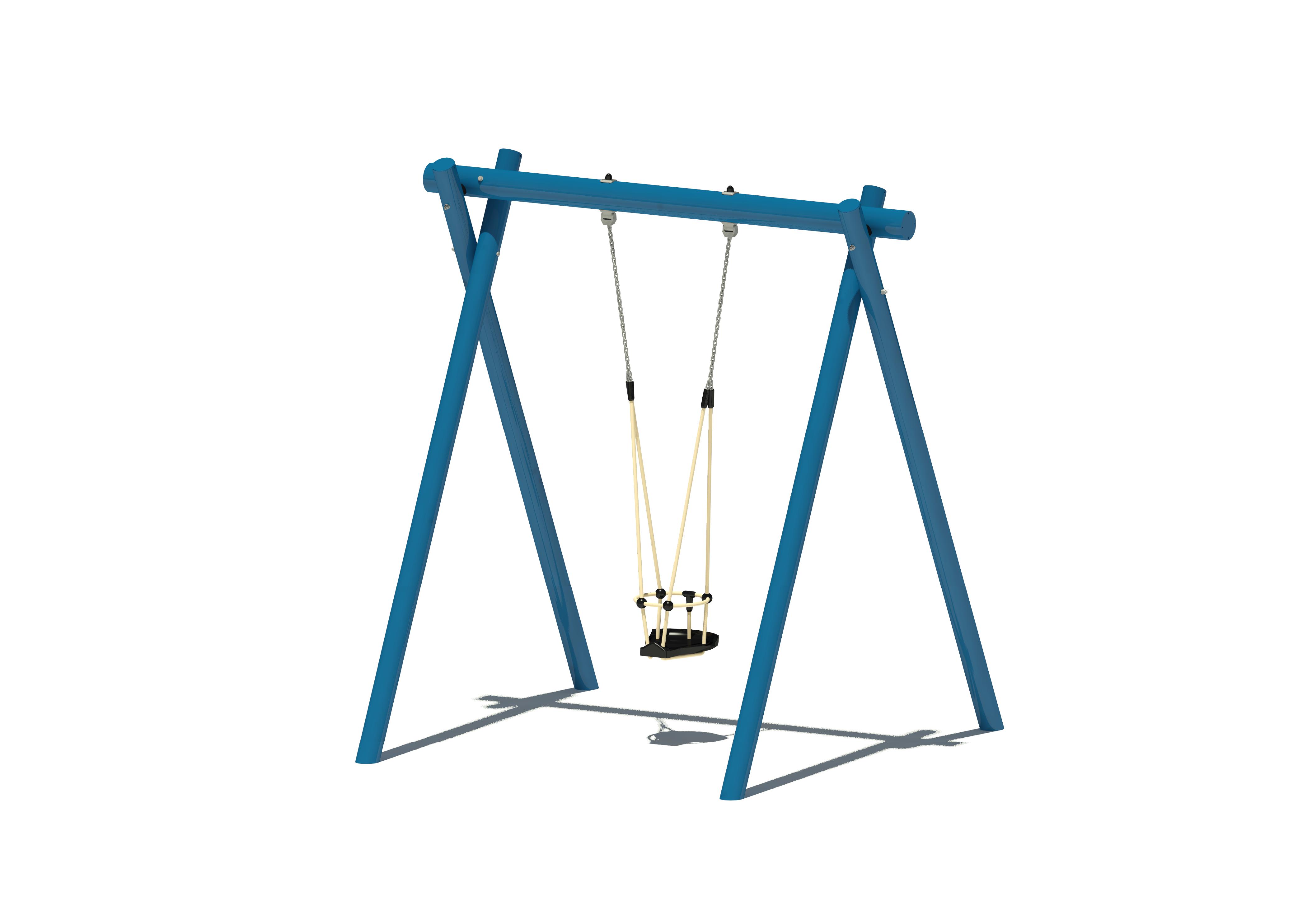

Kleinkinderschaukelsitz, Sitzfläche, Gummi, Abhängung durch Herkulesmaterial und feingliedrige Schaukelketten, Edelstahl, Ø 6 mm
- Abhängungstau/ Sitzeinfassung: Herkulesmaterial Ø 16 mm

Technische Daten

Gerätetyp: Einzelgerät
Spielschwerpunkt: Schaukeln & Seilbahnen
Schaukelsitz: Kleinkinderschaukelsitz (1 Stck.)
Einsatzbereich: Kindergarten, Öffentlicher Spielplatz
Empfohlene Altersklasse: Besonders geeignet für Kinder ab 4 Jahren
Platzbedarf: Länge: 800 cm Breite: 266 cm
Gerätegröße: Länge: 236 cm Breite: 218 cm Höhe: 260 cm
Lichte Höhe: 230 cm
Prüfgrundlage: TÜV-Product-Service geprüft nach EN 1176
Eignung & Funktion: Höhenerfahrung, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel
Montageaufwand: Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 120 Min.
Fundamentangaben: Fundamente (bauseits): 4 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,68 m³
Größtes Bauteil: Länge: 360 cm Breite: 12 cm Höhe: 12 cm
Schwerstes Bauteil: 30 kg
Freie Fallhöhe: 135 cm
Aufprallfläche: 14,80 m²
Bodenart: Spielplatz: Anforderungen für Deutschland & Europa
Farbschema Seilartikel: Mehrfarbig
Farbschema Pulverbeschichtung: Verkehrsblau RAL 5017

EN 1176-2 — Schaukeln

Zusätzlich zur Grundnorm: Bodenfreiheit der Sitze, begrenzte Anzahl Sitze je Feld und ein Fallraum in Schwingrichtung, der deutlich über das Gerüst hinausreicht. Nestkörbe gelten als Gruppensitze und brauchen die volle stossdämpfende Fläche. Unsere Pläne zeichnen den Schwingbereich aus den Herstellerangaben, nicht nur das Gerüstmass.

Schaukeln · einzel

Schaukel 5110, 1-sitzig

Name: Schaukel 5110, 1-sitzig
Brand: Maier Spielplatzgeräte
SKU: EM-I-5110-G1-S6-S6-U
Price: 3683.70 CHF
Availability: InStock

Maier Spielplatzgeräte — ganzes Sortiment → Artikel EM-I-5110-G1-S6-S6-U ⚖️ Ähnliche Geräte anzeigen (8)

CHF 3'683.70

inkl. MwSt 8.1% · zzgl. Lieferung und Montage

Lieferzeit ca. 13 Wochen

Verkaufseinheit: 1 Stück

⚖ 📐 Auf meinen Platz setzen

Lieferland: Schweiz · Lieferung und Montage durch unser eigenes Team

Rechnung, 30 Tage Vorauszahlung Versand & Lieferung Rückgabe

Technische Angaben
Hersteller	Maier Spielplatzgeräte
Artikel	EM-I-5110-G1-S6-S6-U
Kategorie	Schaukeln · einzel
Freie Fallhöhe	1.35 m
Alter	ab 4 Jahren
Lieferzeit	ca. 13 Wochen
Material / Lebensdauer	Metall / Edelstahl · rechnerisch ~30 Jahre

Hersteller und Verantwortlicher

Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch

In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.

Sicherheit und Norm

Freie Fallhöhe 1.35 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.

Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →

Lieferung und Montage

Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.

Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →

Dokumente & Downloads

📄 Montageanleitung EM I 5110 G1 Sx Sx U MW.pdf?1736827521 📄 CAD-Zeichnung (DXF) EM I 5110 G1 S6 S6 U 📄 Fundamentplan Fundamentplan — Gründung G1

Material wählen — Lebensdauer im Blick

Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.

Metall / Edelstahl · dieses Gerät~30 Jahre

Seil & Stahl · ab CHF 5'684.85~22 Jahre Robinie / Hartholz · ab CHF 1'389.10~22 Jahre Holz, verleimt · ab CHF 1'075.60~18 Jahre KDI-Holz · ab CHF 1'264.75~12 Jahre
