Technische Daten
Flanschmontage
- Anbauhöhe
- 10,25 m
- Einsitzhöhe
- 10,42 m
- Rollenbahnneigung
- 15°
- Rollenbahndurchmesser
- 0,96 m
- Rutschenneigung
- 30°/38°
- Tunneldurchmessser
- 0,80 m
- Blechdicke
- 2,5 mm
Rollenbahn-Segmente aus Edelstahl
Einsitzteil mit beidseitigen Grifföffnungen, innenliegende Bahnführung, wälzgelagerte
Edelstahlrollen, Lichtöffnungen aus
bruchsicherem Polycarbonat
- Rollendurchmesser
- 50 mm
Mittelpylon
Stahlrohr Ø 298,5 x 7,1 mm, feuerverzinkt/
Mantelblech Edelstahlrohr Ø 313 x 2,5 mm
Rutschensegmente aus Edelstahl, durch
Röhrenform besonders geräuscharm, siebenteilige Rollenbahn/Rutsche, incl.
Verbindungsflanschen für Montage vor Ort.
Bestehend jeweils aus
- 17100 K&K Rollenbahn-Einsitz
- 17120 K&K Rollenbahn-Gerade
- 17110 K&K Rollenbahn-Gerade, 3 Stck.
- 17150 K&K Rollenbahn-Adapter
- 16155 K&K Tunnelrutschen-Schraube 38°, rechtsdrehend
- 16148 K&K Tunnelrutschen-Welle 38/30°
- 16110 K&K Tunnelrutschen-Gerade 30°
- 16180 K&K Tunnelrutschen-Auslauf 30°
- Betonmenge
- 2,27 m³
Weitere Angaben
- Maße (L×B×H)
- 11,3 × 10,9 × 11,4 cm
- Gewicht
- 6230 kg
- Altersgruppe
- 4+
- Aktivitäten
- Bewegungsaktivität, Rutschen
- Einsatzgebiete
- öffentliche Spielplätze
- Hebezeug erforderlich
- ja

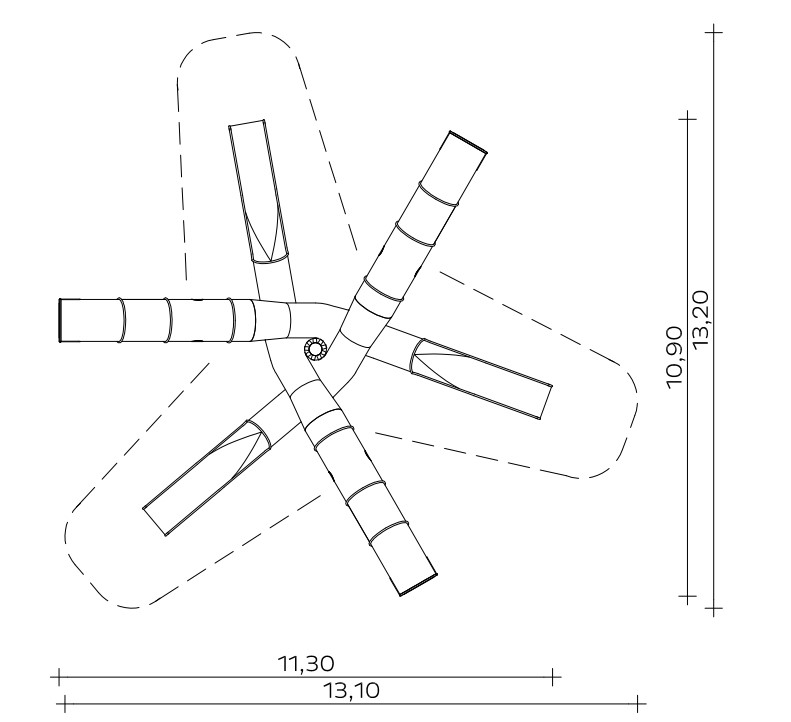

Regelt Einsitzbereich, Seitenwangen und den Auslauf: vor dem Rutschenende bleibt eine Auslaufzone von rund 2 m frei von Hindernissen — im Plan als wolkenförmige Fläche vor der Rutsche sichtbar. Podest- und Anbaurutschen erben zusätzlich die Anforderungen des Trägergeräts.

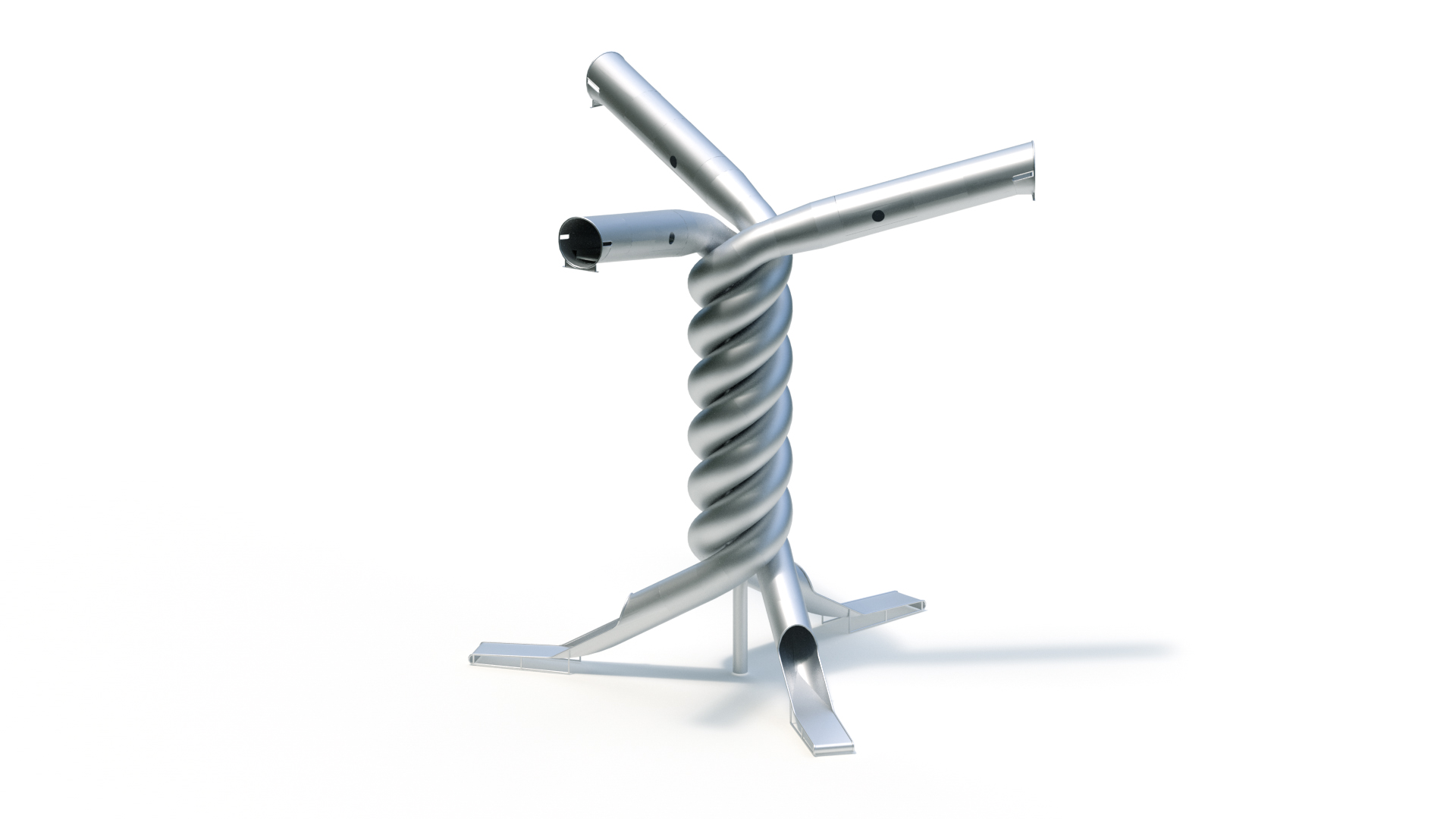

Rollenbahn-Tunnelrutschenkombination
Kaiser & Kühne — ganzes Sortiment →| Hersteller | Kaiser & Kühne |
|---|---|
| Artikel | 941000804 |
| Kategorie | Rutschen · roehre |
| Platzbedarf Gerät | 11.3 × 10.9 m |
| Fallraum (Fläche) | ca. 199 m² |
| Alter | ab 4 Jahren |
| Lieferzeit | ca. 6 Wochen |
| Material / Lebensdauer | Metall / Edelstahl · rechnerisch ~30 Jahre |
Hersteller und Verantwortlicher
Kaiser & Kühne
kaiser-kuehne.com/
In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.
Sicherheit und Norm
Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.
Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →
Lieferung und Montage
Lieferzeit ca. 6 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.
Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →
Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.
