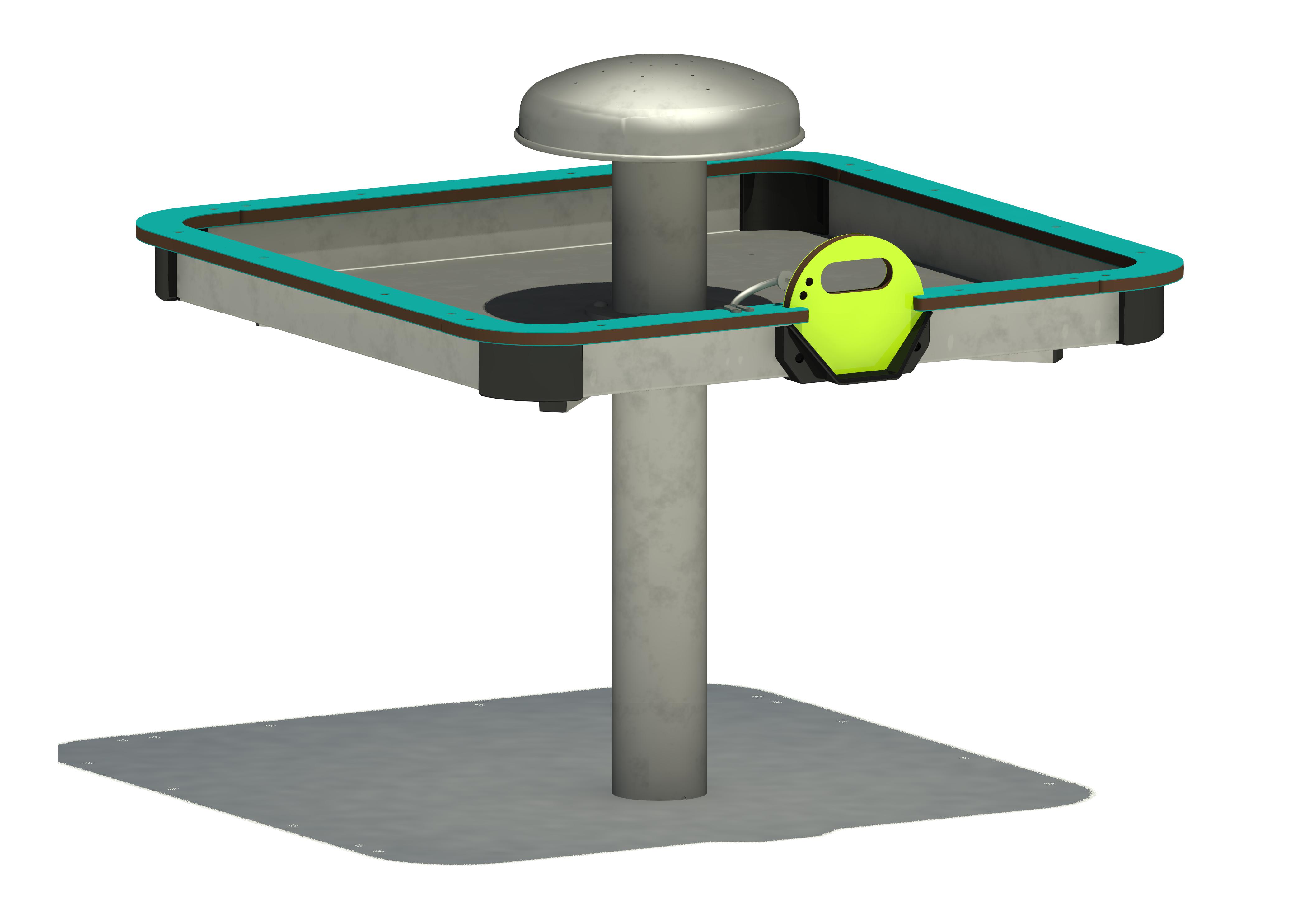

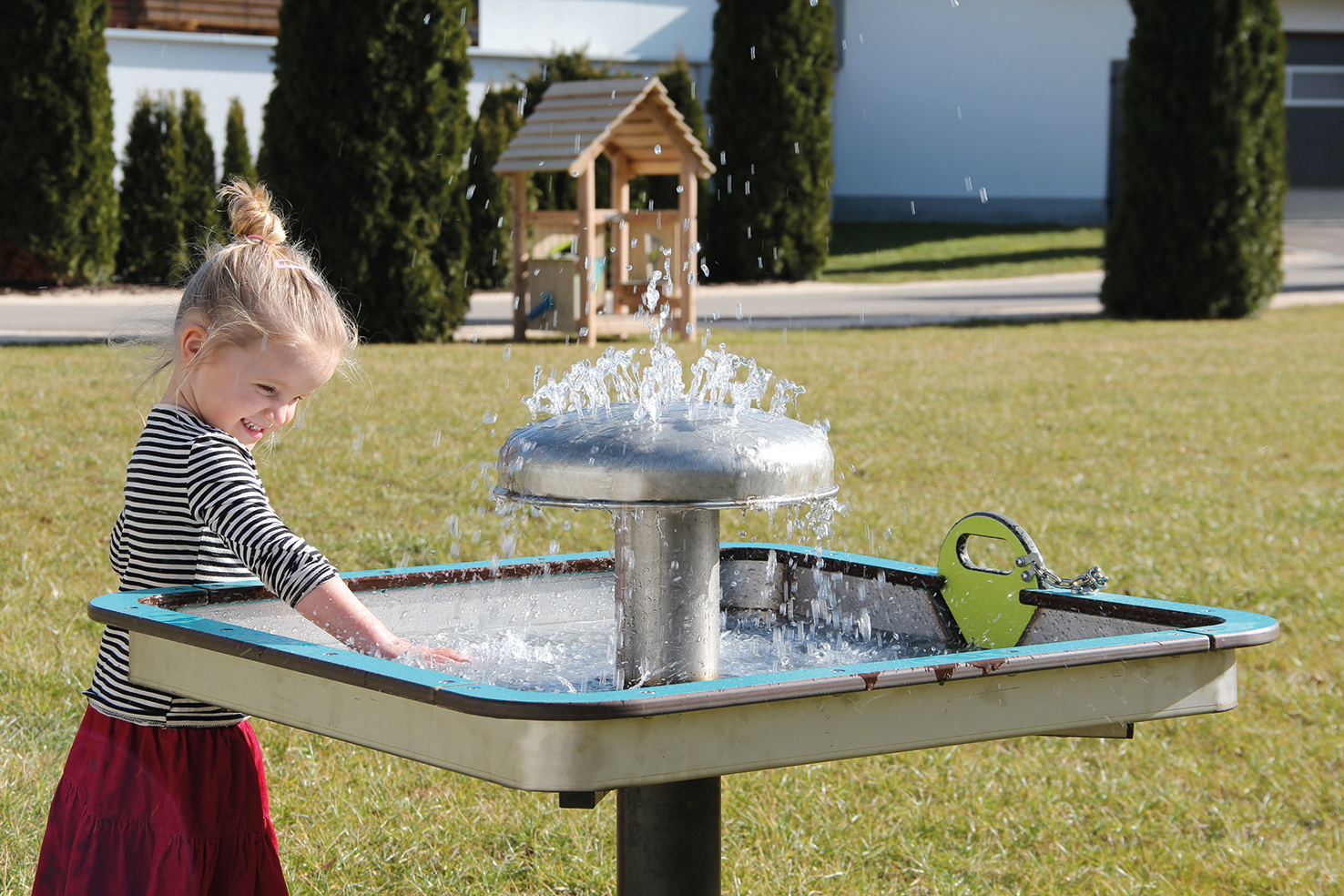

Quelltisch 19341, 4-eckig, flanschbar, Maier Spielplatzgeräte

Beschreibung

Gründung G1: zum Einbetonieren

Bestandteile

Beckenrandhöhe 60 cm

Standpfosten, Edelstahl
- Pfosten: Edelstahlrundrohr Ø 101,6 mm, Auflager: 4-Kantrohr 30 x 30 mm
4-Eck-Matschbecken, Edelstahl, 1-seitig geöffnet, Wasserauslass, PA, Beckenumrandung, HPL 15 mm, runde Eck-Abschlüsse, PA
- Becken: Edelstahlblech 2 mm
1 Stauschieber, HPL 15 mm (EM-E9-0105)
- befestigt an feingliedriger Kette, Edelstahl Ø 4 mm
Wasserpilzaufsatz, Edelstahl
- zum Aufschrauben auf Matschbeckenboden
- Schmutzfänger (Filter)
- automatischer Ventilverschluss durch wartungsfreie Magnetventiltechnik
- keine Restwasserbildung im Pumpeninneren (keine Bakterienbildung)
- Öl-/ fettfreie Bauteile (trinkwassergeeignet)
- Steuerleitung, ca. 30 cm, mit Schraubsteckverbindung
- angeschraubter Panzerschlauch, unten mit unten mit Verschraubungs-Anschluss, Innengewinde 3/4", für Wasserschlauch 3/4"

Hinweis

Nur in Kombination mit einer Verteilerpumpe verwendbar.
Zum Anschluss des Quelltisches EM-E9-19341-G1-V8-H an eine Verteilerpumpe EM-E-1917-* oder EM-E-1918-* ist die Anschlusskombination EM-E-1905 erforderlich.

Technische Daten

Gerätetyp: Einzelgerät
Spielschwerpunkt: Wasser
Bauserien: Bauserie 9 - AQUATREGS
Einsatzbereich: Kindergarten, Öffentlicher Spielplatz, Inclusive Design
Empfohlene Altersklasse: Besonders geeignet für Kinder ab 3 Jahren
Platzbedarf: Länge: 408 cm Breite: 408 cm
Gerätegröße: Länge: 89 cm Breite: 88 cm Höhe: 80 cm
Prüfgrundlage: TÜV-Product-Service geprüft nach EN 1176
Eignung & Funktion: Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten, Sinn Sehen, Sinn Hören, Sinn Tasten & Fühlen
Montageaufwand: Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 50 Min.
Fundamentangaben: Fundamente (bauseits): 1 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,15 m³
Größtes Bauteil: Länge: 160 cm Breite: 90 cm Höhe: 105 cm
Schwerstes Bauteil: 50 kg
Freie Fallhöhe: 52 cm
Aufprallfläche: 14,70 m²
Bodenart: Spielplatz: Anforderungen für Deutschland & Europa
Farbschema HPL-Platten: Froschgrün, Gletschertürkis

EN 1176-1 — Wasserspiel

Wasserspielanlagen folgen der Grundnorm (Fangstellen, Quetschstellen an Pumpen) — dazu kommen Hygiene-Anforderungen: stehendes Wasser vermeiden, Anlagen entleerbar bauen, bei Trinkwasseranschluss die Vorgaben des Versorgers einhalten. Rutschfeste Beläge rund um die Wasserstellen gehören zur Planung.

Wasserspiel · duese

Quelltisch 19341, 4-eckig, flanschbar

Name: Quelltisch 19341, 4-eckig, flanschbar
Brand: Maier Spielplatzgeräte
SKU: EM-E9-19341-G1-V8-H
Price: 5634.40 CHF
Availability: InStock

Maier Spielplatzgeräte — ganzes Sortiment → Artikel EM-E9-19341-G1-V8-H ⚖️ Ähnliche Geräte anzeigen (8)

CHF 5'634.40

inkl. MwSt 8.1% · zzgl. Lieferung und Montage

Lieferzeit ca. 13 Wochen

Verkaufseinheit: 1 Stück

⚖ 📐 Auf meinen Platz setzen

Lieferland: Schweiz · Lieferung und Montage durch unser eigenes Team

Rechnung, 30 Tage Vorauszahlung Versand & Lieferung Rückgabe

Technische Angaben
Hersteller	Maier Spielplatzgeräte
Artikel	EM-E9-19341-G1-V8-H
Kategorie	Wasserspiel · duese
Freie Fallhöhe	0.52 m
Alter	ab 3 Jahren
Lieferzeit	ca. 13 Wochen
Material / Lebensdauer	Metall / Edelstahl · rechnerisch ~30 Jahre

Hersteller und Verantwortlicher

Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch

In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.

Sicherheit und Norm

Freie Fallhöhe 0.52 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.

Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →

Lieferung und Montage

Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.

Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →

Dokumente & Downloads

📄 Montageanleitung EM E9 19341 G1 V8 H MW.pdf?1715766253 📄 CAD-Zeichnung (DXF) EM E9 19341 G1 V8 H 📄 Fundamentplan Fundamentplan — Gründung G1

Material wählen — Lebensdauer im Blick

Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.

Metall / Edelstahl · dieses Gerät~30 Jahre
