Standpfosten

Edelstahl/ Stahl, feuerverzinkt, matt pulverbeschichtet

• • Edelstahlrundrohr Ø 48,3 mm
  • 4-Kantrohr 80 x 80 mm

Schnittholz Eiche kerngetrennt, natur

Gründung G1

zum Einbetonieren

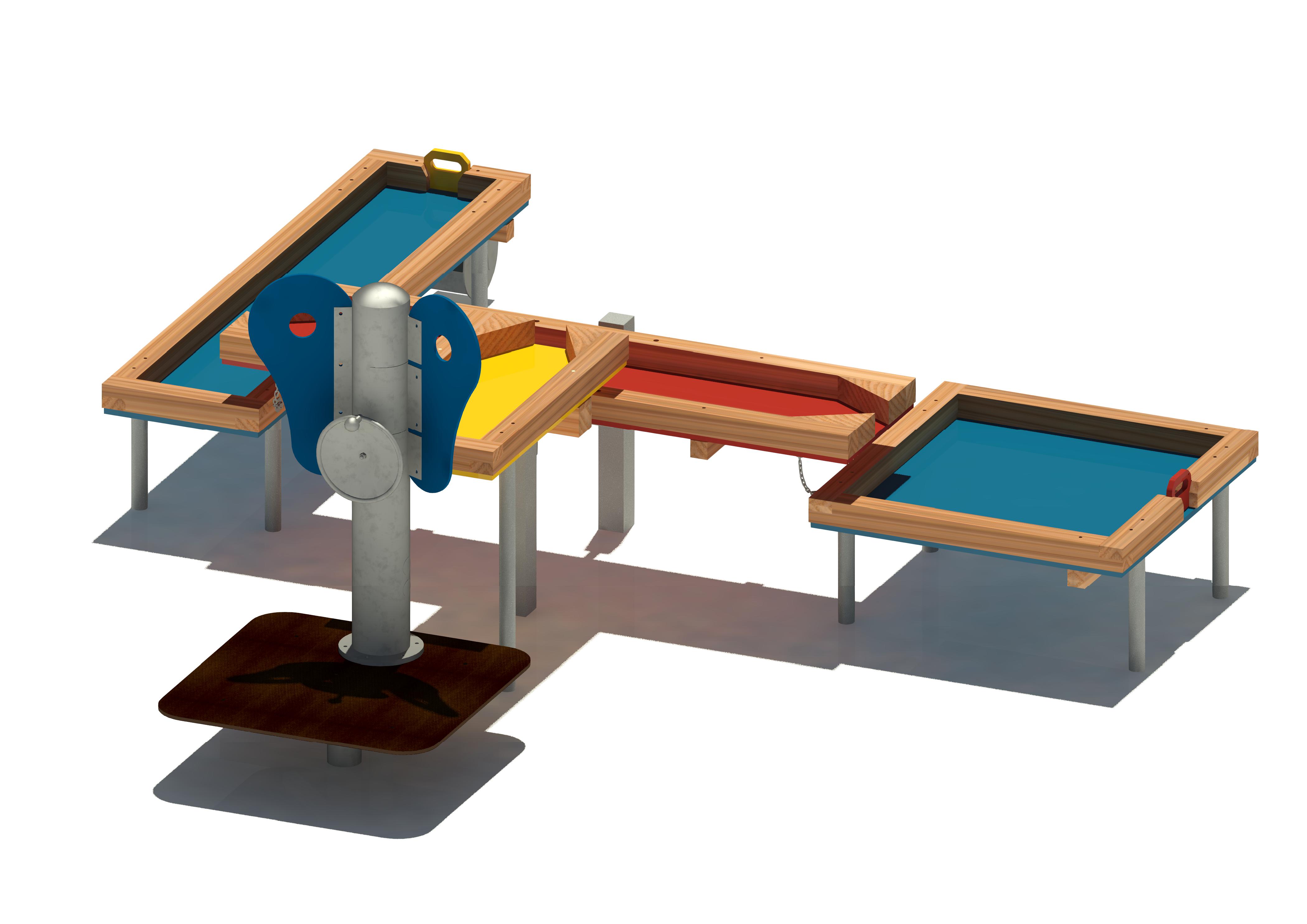

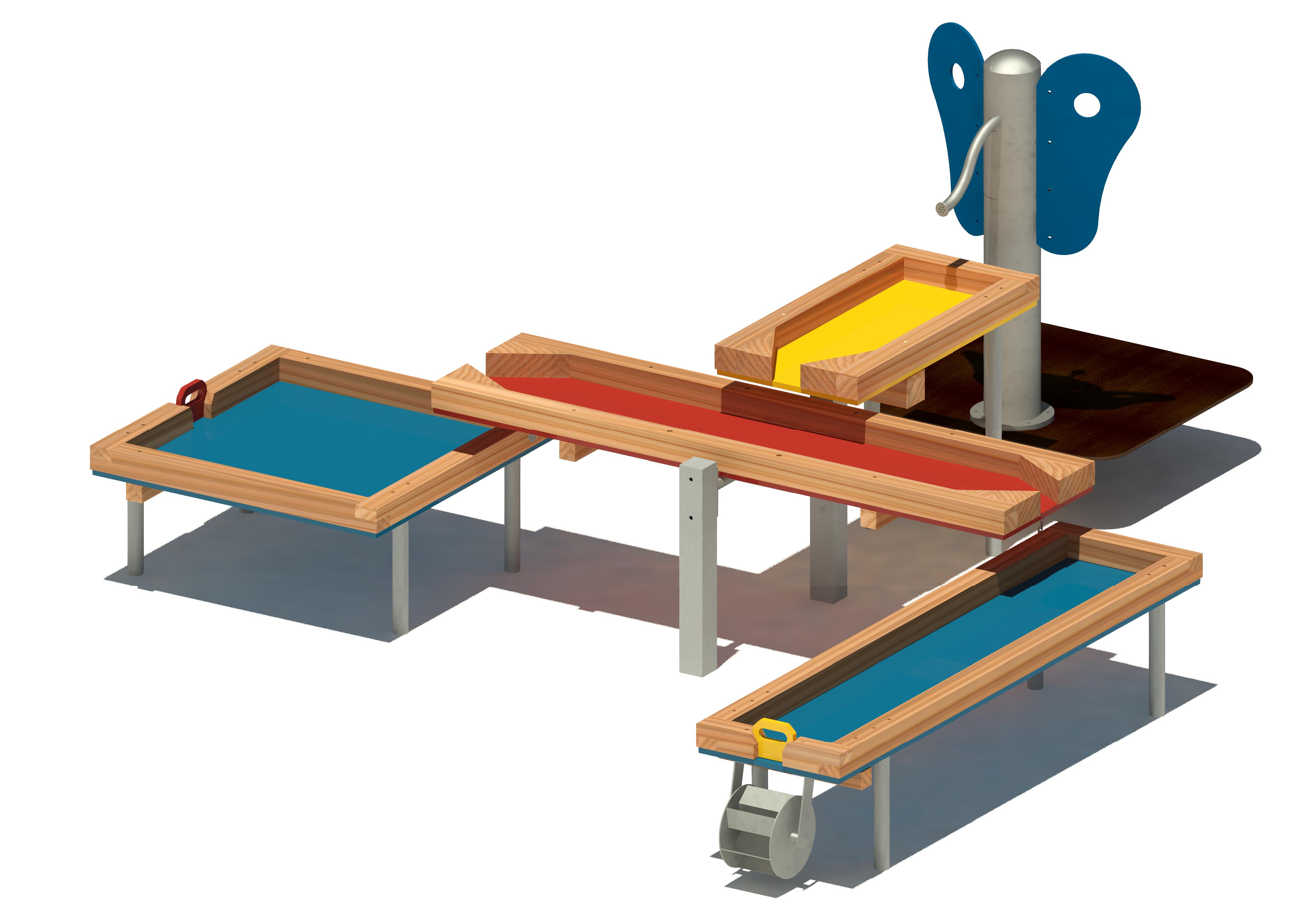

Bestandteile

• Wasserpumpe Jumbo 1915 (EM-E-1915-G3-V8-H)
• Pumpenpodest 19100, 4-eckig (EM-E9-19100-G1-V8-HX-SF), Podesthöhe 25 cm
• Wasserrinne 192-1, 50 cm (EM-E10-192-1-*), 1-seitig geöffnet, Beckenrandhöhe 82 cm
• Wasserwippe 193 (EM-E10-193-*), 2-seitig geöffnet, Beckenrandhöhe 67 cm
• Matschtisch 194, 4-eckig (EM-E10-194-*), 1-seitig geöffnet, 1 Wasserschieber 1981 klein (EM-E10-1981-PE), Beckenrandhöhe 45 cm
• Wasserrinne 192, 50 cm (EM-E10-192-*), 1-seitig geöffnet, 1 Wasserschieber 1981 klein (EM-E10-1981-PE), Beckenrandhöhe 45 cm, Sand-/Wasserrad klein 1960 (EM-E10-1960-V8)

Hinweis

• Wir empfehlen Ihnen, sich zusätzlich bei Ihrem zuständigen Trinkwasserversorger über die örtlichen Bestimmungen für die Verwendung von Wasserpumpen auf Spielplätzen zu informieren.

HINWEIS zur Frostperiode

• Bitte vor Beginn der Frostperiode die Vorgaben der aktuellen Montage- und Wartungsanleitung beachten!

HINWEIS zur Verlegung von Wasserschlauch (und bzw. oder Steuerleitung, wenn im Lieferumfang enthalten):

• Um die notwendige Entleerung des kompletten Wasserführenden Systems in der Frostperiode zu gewährleisten, muss das Leerrohr für den Wasserschlauch (und bzw. oder die Steuerleitung) von den Entnahmestellen bis zum Übergabeschacht in einem Gefälle von mindestens 1 % (das entspricht einem Höhenunterschied von ca. 1 cm auf eine Länge von 1 m) fachgerecht verlegt werden. Die Schachttiefe hängt von der größten Entfernung einer Wasserausgabestelle zum Übergabeschacht und dem erstellten Gefälle ab. Bitte hierzu den aktuellen Fundamentplan beachten!

Technische Daten

Gerätetyp

Kombiniertes Gerät

Spielschwerpunkt

Wasser

Bauserien

Bauserie 9 - AQUATREGS, Bauserie 10

Einsatzbereich

Kindergarten, Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 3 Jahren

Platzbedarf

Länge: 711 cm Breite: 645 cm

Gerätegröße

Länge: 396 cm Breite: 325 cm Höhe: 142 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten, Sinn Tasten & Fühlen

Montageaufwand

Anzahl Monteure: 2 Zeitaufwand je Monteur: 200 Min.

Fundamentangaben

Fundamente (bauseits): 9 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,80 m³

Größtes Bauteil

Länge: 220 cm Breite: 50 cm Höhe: 40 cm

Schwerstes Bauteil

50 kg

Freie Fallhöhe

75 cm

Aufprallfläche

35,30 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Kolibriblau

Farbschema HPLX-Platten

Biberbraun

Farbschema PE-Platten

Blau, Gelb, Rot

Farbschema Pulverbeschichtung

Weißaluminium RAL 9006
