Technische Daten

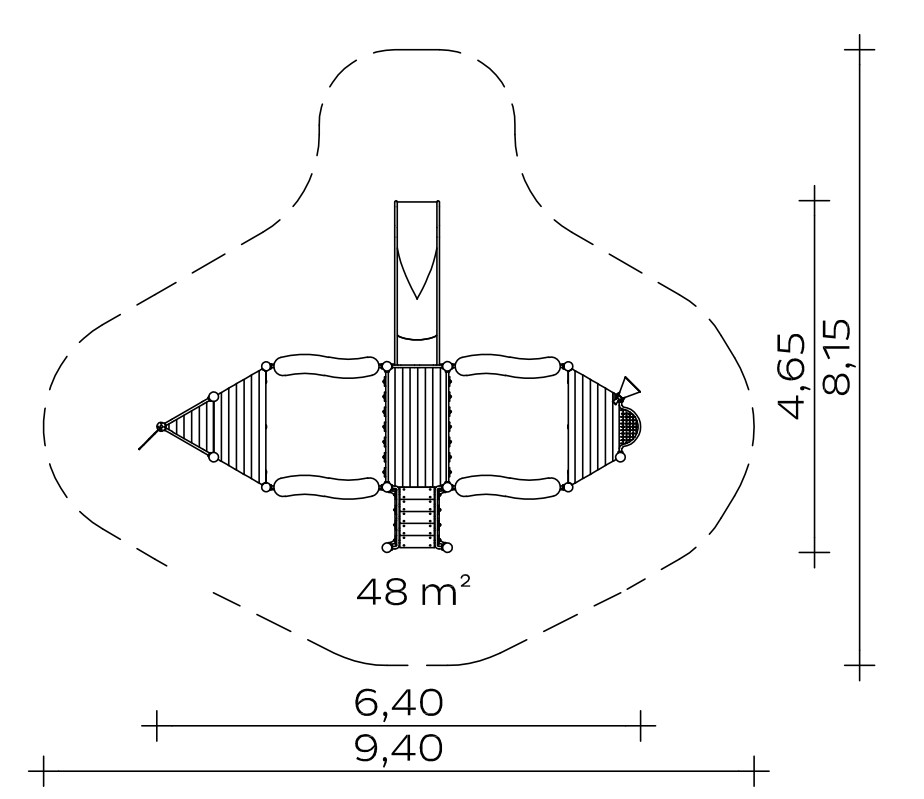

Grundfläche

4,65 x 6,40 m

Mindestraum

8,15 x 9,40 m (48 m²)

Gesamthöhe

2,45 m

Podesthöhe

0,40/0,60/0,80 m

Rutschenanbauhöhe

0,80 m

Einsitzhöhe

0,90 m

Rutschenneigung

36°

Rutschenbreite

0,60 m

Rutschblechdicke

2,5 mm

Gewicht

70 kg schwerstes Einzelteil · 850 kg insgesamt

Standpfosten

Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.

Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

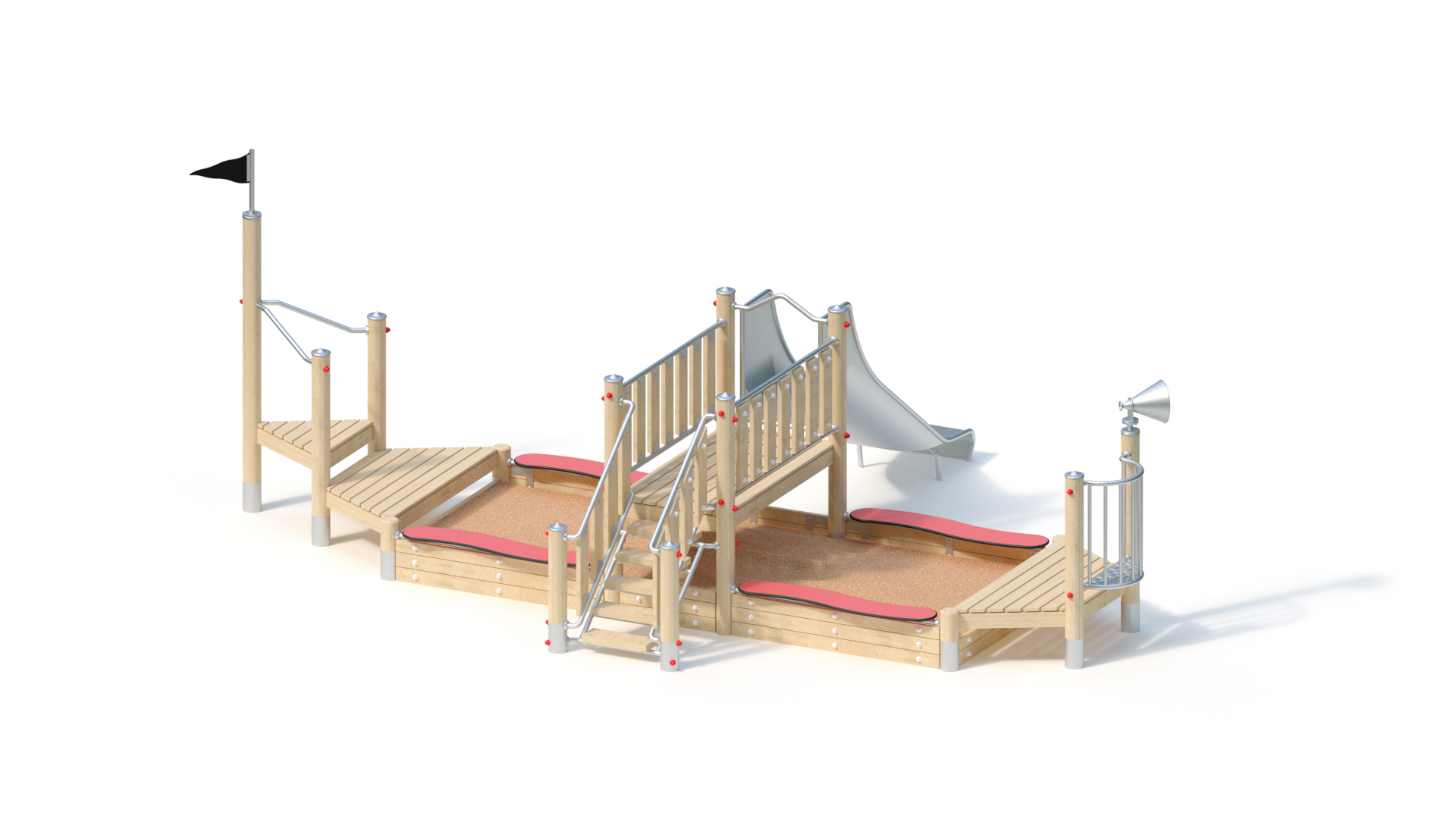

Anbauteile

• Holzbrüstung aus Robinie, 120 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
• Sandeinfassung aus Robinie 95 x 30 mm, gehobelt, gefast und frei von Faulästen
• Doppelstufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• Balkonbrüstung aus Edelstahlrohr, 0,80 m x 0,70 m
• Megaphon horizontal drehbar 360°
• Bugfahne aus Gummi mit Gewebeeinlage
• Anbau-Treppe mit Trittstufen aus Robinie 160 x 45 mm, aufgeschraubt auf Edelstahlrahmen Ø 33,7 x 2 mm, Steigungshöhe der Stufen 133 mm
• Treppenbrüstung aus Robinie, Befestigung zwischen Edelstahlrohren, Ø 33,7 x 2 mm
• Sitz aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte (rot), 20 mm
• Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

15 Stck. 0,40 x 0,40 x 0,40 m 1 Stck. 0,40 x 0,75 x 0,40 m

Betonmenge

1,08 m³

Montagerichtzeit

2 Monteure je 5 Stunden (ohne Fundamenterstellung)

Freie Fallhöhe

0,90 m

Geeignet für

Kinder ab 2 Jahren, öffentliche Spielplätze etc.

soziale / manuelle Aktivitäten.

Weitere Angaben

Maße (L×B×H)

6,4 × 4,65 × 2,45 cm

Altersgruppe

1+

Aktivitäten

Manuelle Aktivität, Rutschen, Soziale Aktivität

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Varianten

Classic, Beach, Aloha, City, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
