Technische Daten

Gesamthöhe

4,88 m (ohne Rutsche)

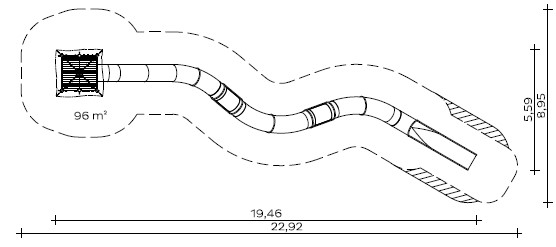

Grundfläche

5,59 x 19,46 m

Mindestraum

8,95 x 22,92 m (96 m²)

Podesthöhen

2,00/2,40 m

Rutschenanbauhöhe

2,40 m

Einsitzhöhe

2,50 m

Rutschenanbauhöhe über

Rutschenauslauf Null

9,40 m

(für Hügelhöhe 7,00 m)

Rutschenneigung

30°

Rutschenbreite

0,80 m

Rutschblechdicke

2,5 mm

Standpfosten

Standpfosten aus Edelstahl, Ø 120 x 3 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile

• Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
• Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, sechs Kletteröffnungen
• Klettersprosse aus Edelstahlrohr, Ø 38 x 2,5 mm, verdrehsicher
• senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm
• Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm, mit Edelstahl-Haube, 1,5 mm

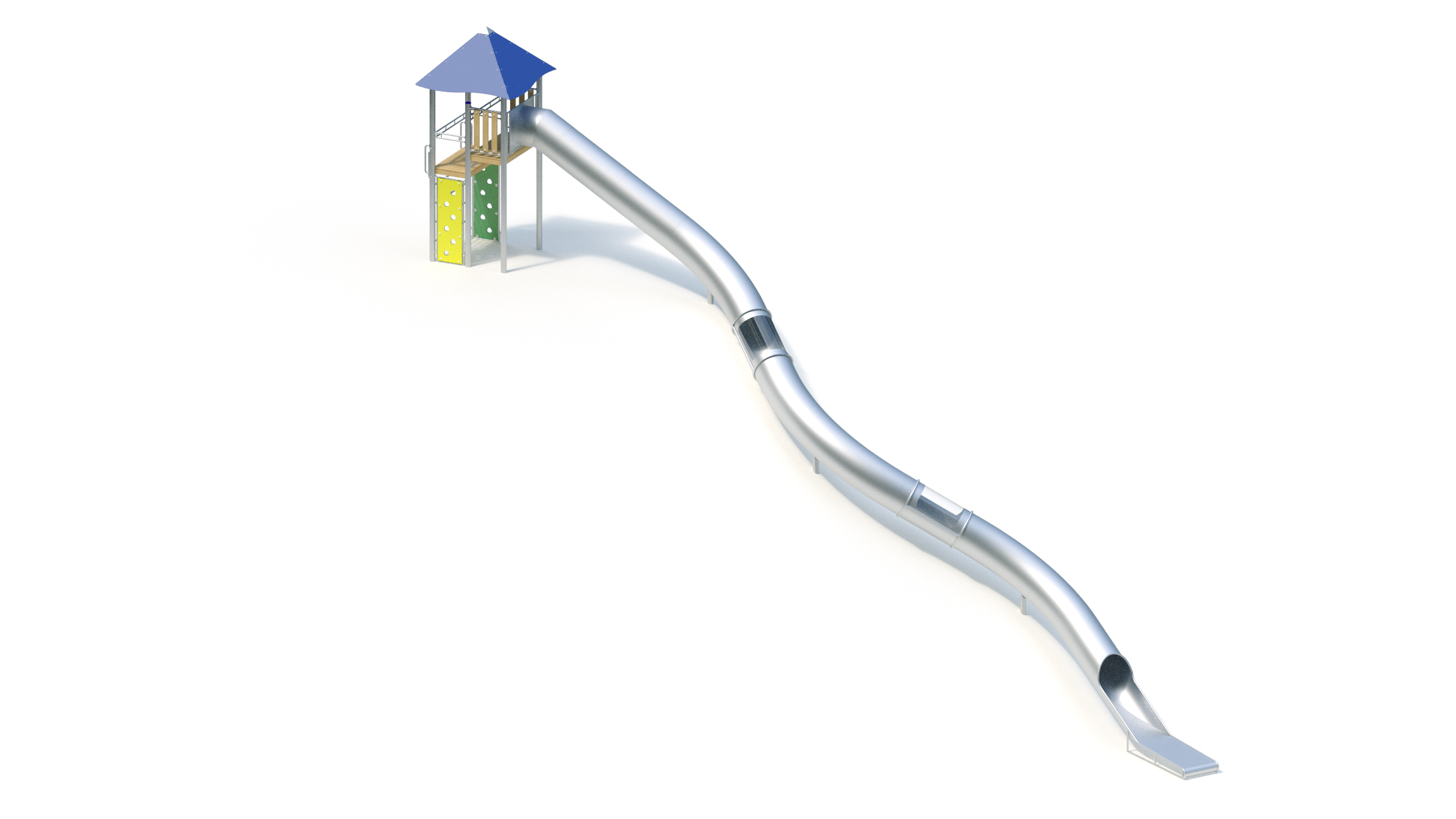

Tunnelrutsche 30° Anbauhöhe 9,40 m

Verlauf

Kurven 40° rechts, 60° links, 50° rechts

Lichtöffnungen

aus bruchsicherem Polycarbonat, 2 Stück

Rutschensegmente aus Edelstahl, durch Tunnelform besonders geräuscharm, aus Transportgründen zu einer dreiteiligen Rutsche verschweißt, inkl. jeweiliger Flanschverbindung an der Trennstelle zur problemlosen Montage durch Verschrauben vor Ort. Inklusive Stützpfosten aus Edelstahlrohr Ø 120 x 3 mm, Befestigungsflansch aus Edelstahl.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile

Edelstahl

Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.

Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

6 Stck. 0,40 x 0,40 x 0,40 m

3 Stck. 0,40 x 0,40 x 0,60 m

3 Stck. 1,00 x 0,40 x 0,40 m

Montagerichtzeit

3 Monteure je 10 Stunden + Hebezeug (ohne Fundamenterstellung)

Freie Fallhöhe

2,40 m

Geeignet für

Kinder ab 5 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

19,46 × 5,59 × 4,88 cm

Gewicht

2100 kg

Altersgruppe

5+

Hebezeug erforderlich

nein

Inklusionsattribute

Dramaspiel, Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gruppenspiele, Höhenerfahrung, Koordination

Varianten

Classic, Aloha, Beach, City, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
