Gründung G5

zum Einbetonieren (Montageflansch)

Gründung G1

zum Einbetonieren (Schürzenstandpfosten)

Bestandteile

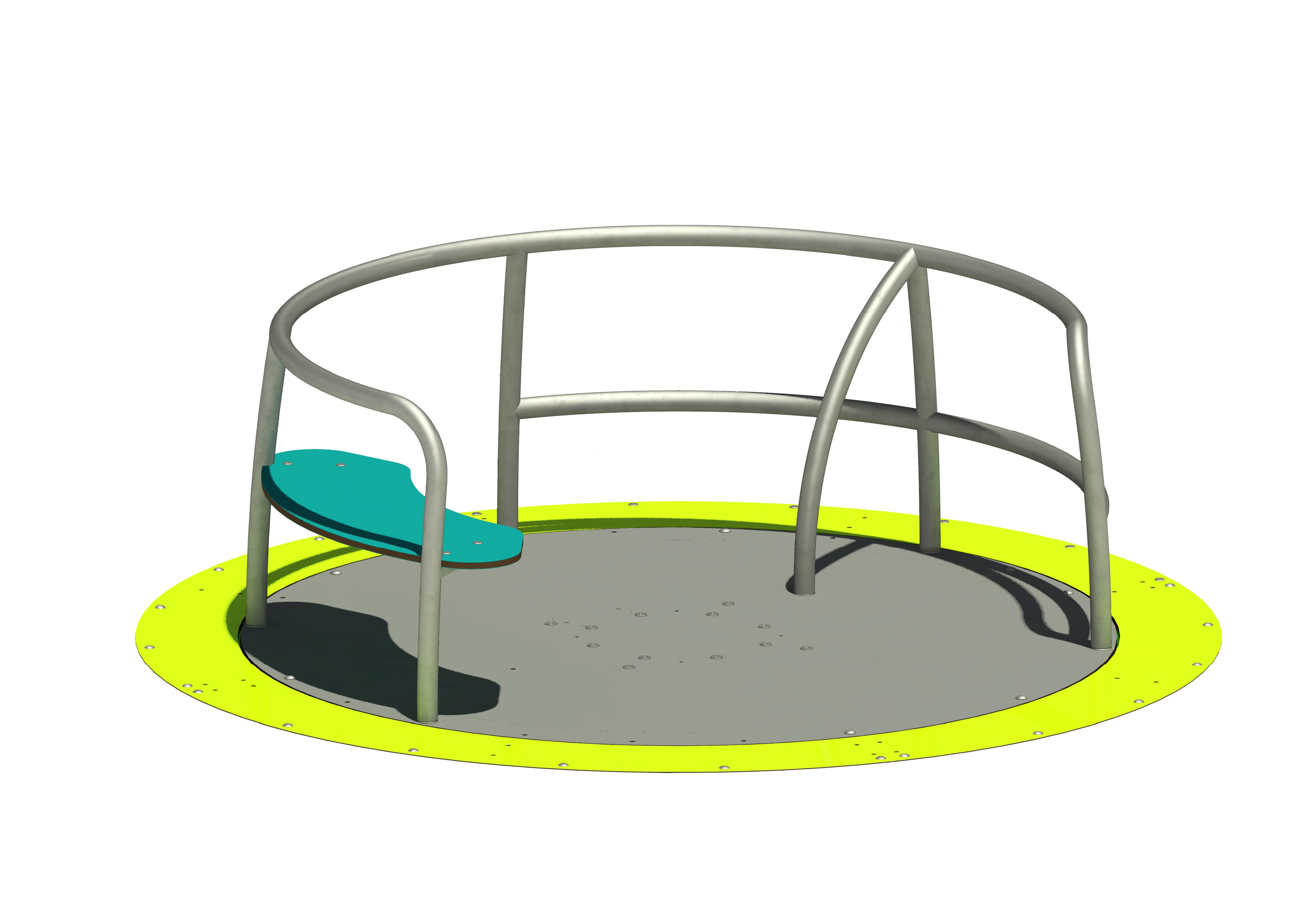

bodenbündige, befahrbare Karussellkonstruktion, Geländerhöhe 65 cm, Sitzhöhe 34 cm

• Geländer, Edelstahl, gebeizt
  • Geländer/ senkrechte Streben: Edelstahlrundrohr Ø 42,4 mm
• 1 Sitzfläche, HPL 15 mm
• Bodenbelag, mit Revisionsdeckel, HPL 20 mm
• Präzisions-Drehkranzlager, Stahl, lackiert, verbunden mit Aufnahmeplatte für Karussellboden, Stahl, beschichtet
• Montageflansch, Stahl, feuerverzinkt
• befahrbarer Außenring, Breite ca. 25 cm, HPL 15 mm, darunterliegende Schürze aus Edelstahlblech, als Abgrenzung zum Gelände
• Farbiger Orientierungsring dient als Bodenindikator für Sehbeeinträchtigte - FARBKONTRAST zum Bodenbelag
  • Schürzenstandpfosten: Rundrohr Ø 48,3 mm, Stahl, feuerverzinkt

Hinweis

• Durch die konstruktive Ausführung (Karussell mit Fuge) sind lose Bodenmaterialien nicht geeignet; besteht der Untergrund aus Sand, Kies o.ä. kann es zu erhöhtem Verschleiß, oder zu Beschädigungen und Funktionsstörungen kommen.
• Außerdem kann es durch den Wegspieleffekt von losem Bodenmaterial zu einem deutlichen Höhenunterschied der befahrbaren Randflächen kommen, die zu einer erschwerten Zugänglichkeit für verschiedene Benutzergruppen führen kann. (Risiken bei befahrenen Stellen und Schürzenanschluss durch erhöhte Unebenheiten)

Technische Daten

Gerätetyp

Einzelgerät

Spielschwerpunkt

Drehen

Farbe

froschgruen-koalagrau

Einsatzbereich

Öffentlicher Spielplatz, Inclusive Design

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 3 Jahren

Platzbedarf

Länge: 590 cm Breite: 590 cm

Gerätegröße

Länge: 217 cm Breite: 217 cm Höhe: 65 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Ausdauer & Kraft, Geschwindigkeit, Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 90 Min.

Fundamentangaben

Fundamente (bauseits): 9 Maximale Aushubtiefe: 80 cm Betonbedarf: 0,55 m³

Größtes Bauteil

Länge: 217 cm Breite: 217 cm Höhe: 70 cm

Schwerstes Bauteil

160 kg

Freie Fallhöhe

34 cm

Aufprallfläche

27,30 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Koalagrau, Froschgrün, Gletschertürkis
