- Gründung G5
- zum Einbetonieren
Bestandteile
rollstuhlgerechtes Karussell, Ø 250 cm, 2 seitliche Einstiege für Betreuungspersonal
Zufahrtsbreite Rollstuhl 102 cm, Maße Stellfläche ca. 88 x 115 cm, Maße Höhe Bügel 88 x 93 cm, Sitzhöhe 59 cm, Sitztiefe 26 cm
- Bügel-/ Geländerrohre, Edelstahl
- Edelstahlrundrohr Ø 33,7 mm
- Boden, Edelstahlriffelblech, Stärke 4 mm
- 3-fach-Lagerung des Drehmechanismus, Rillenkugellager, Edelstahl
- Bremsmechanismus, Scheibenbremse
- Betätigung über Gestänge mit Tellerfedernausgleich
- hochklappbarer/ arretierbarer Sicherheitsbügel
- Lagerung Brems-/ Haltemechanismus, Bronzegleitlagerbuchsen
- äußerer Ring (Distanz-/ Montagering) für bodengleichen Übergang
- 4 Sitzflächen, HPL 10 mm
- umlaufende Schürze/ Montageflansch, Edelstahl
Hinweis
- Barrierefreie Spielplatzgeräte (Schaukeln, Karusselle, Wippen) nach DIN 33942 müssen umlaufend mit Orientierungshilfen versehen sein. Die Orientierungshilfen müssen mindestens zwei Sinne ansprechen und sind so zu gestalten, dass sie eine Warn-/ und Leitfunktion erfüllen.
Technische Daten
- Gerätetyp
- Einzelgerät
- Spielschwerpunkt
- Drehen
- Einsatzbereich
- Öffentlicher Spielplatz, Barrierefreier Bereich, Inclusive Design
- Empfohlene Altersklasse
- Besonders geeignet für Kinder ab 4 Jahren
- Platzbedarf
- Länge: 660 cm Breite: 660 cm
- Gerätegröße
- Länge: 250 cm Breite: 250 cm Höhe: 174 cm
- Prüfgrundlage
- TÜV-Product-Service geprüft nach EN 1176
- Eignung & Funktion
- Gleichgewicht & Koordination, Ausdauer & Kraft, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten
- Montageaufwand
- Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 240 Min.
- Fundamentangaben
- Fundamente (bauseits): 1 Maximale Aushubtiefe: 95 cm Betonbedarf: 0,60 m³
- Größtes Bauteil
- Länge: 257 cm Breite: 257 cm Höhe: 135 cm
- Schwerstes Bauteil
- 650 kg
- Verpackungsmaß größtes Bauteil
- Länge: 257 cm Breite: 257 cm Höhe: 155 cm
- Verpackungsgewicht schwerstes Bauteil
- 700 kg
- Freie Fallhöhe
- 58 cm
- Aufprallfläche
- 34,50 m²
- Bodenart
- Spielplatz: Anforderungen für Deutschland & Europa
- Farbschema HPL-Platten
- Walblau
Drehende Geräte brauchen einen ringförmigen Fallraum um den gesamten Drehkörper und definierte Bodenfreiheit, damit nichts eingezogen wird. Der Untergrund muss eben und stossdämpfend sein.

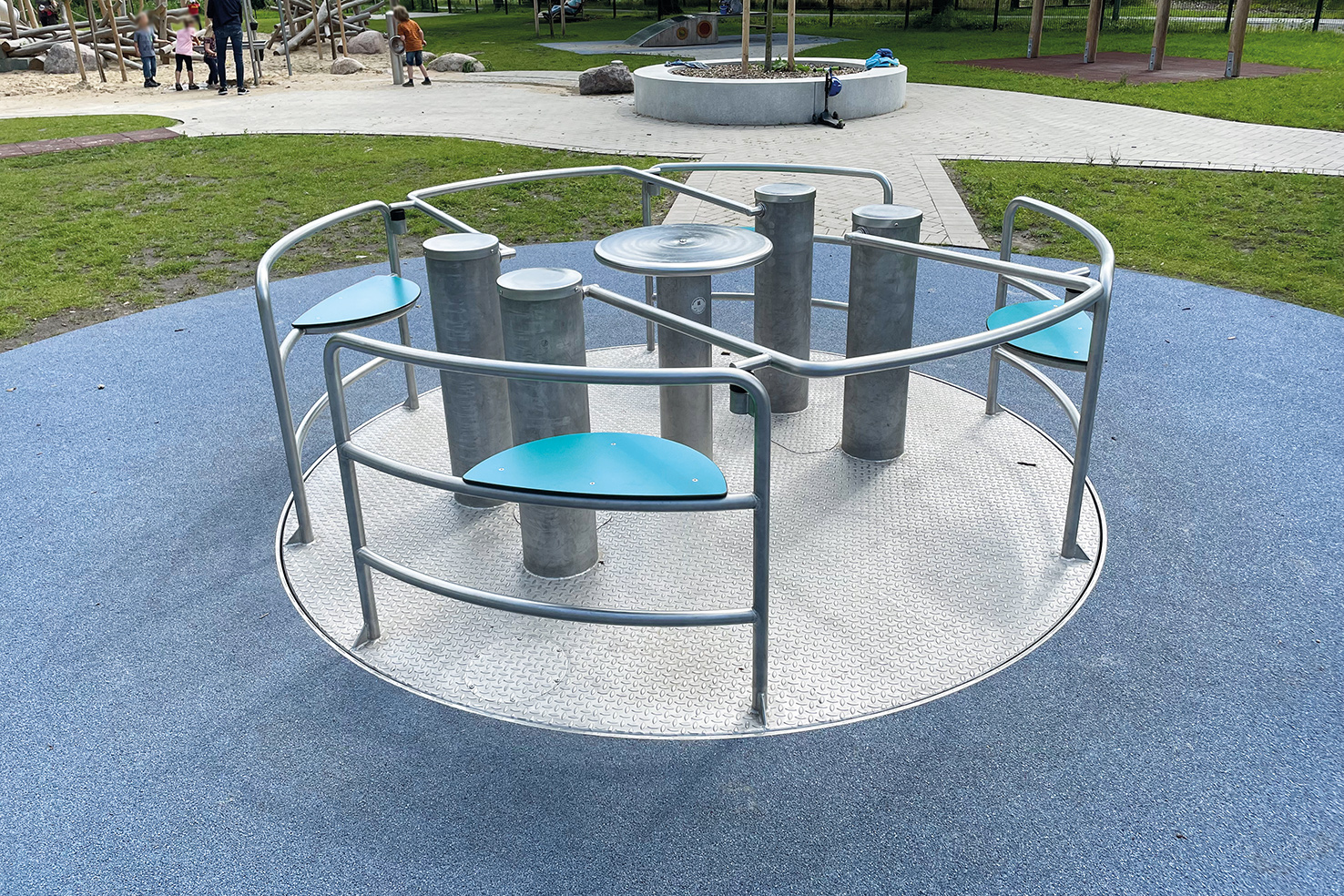

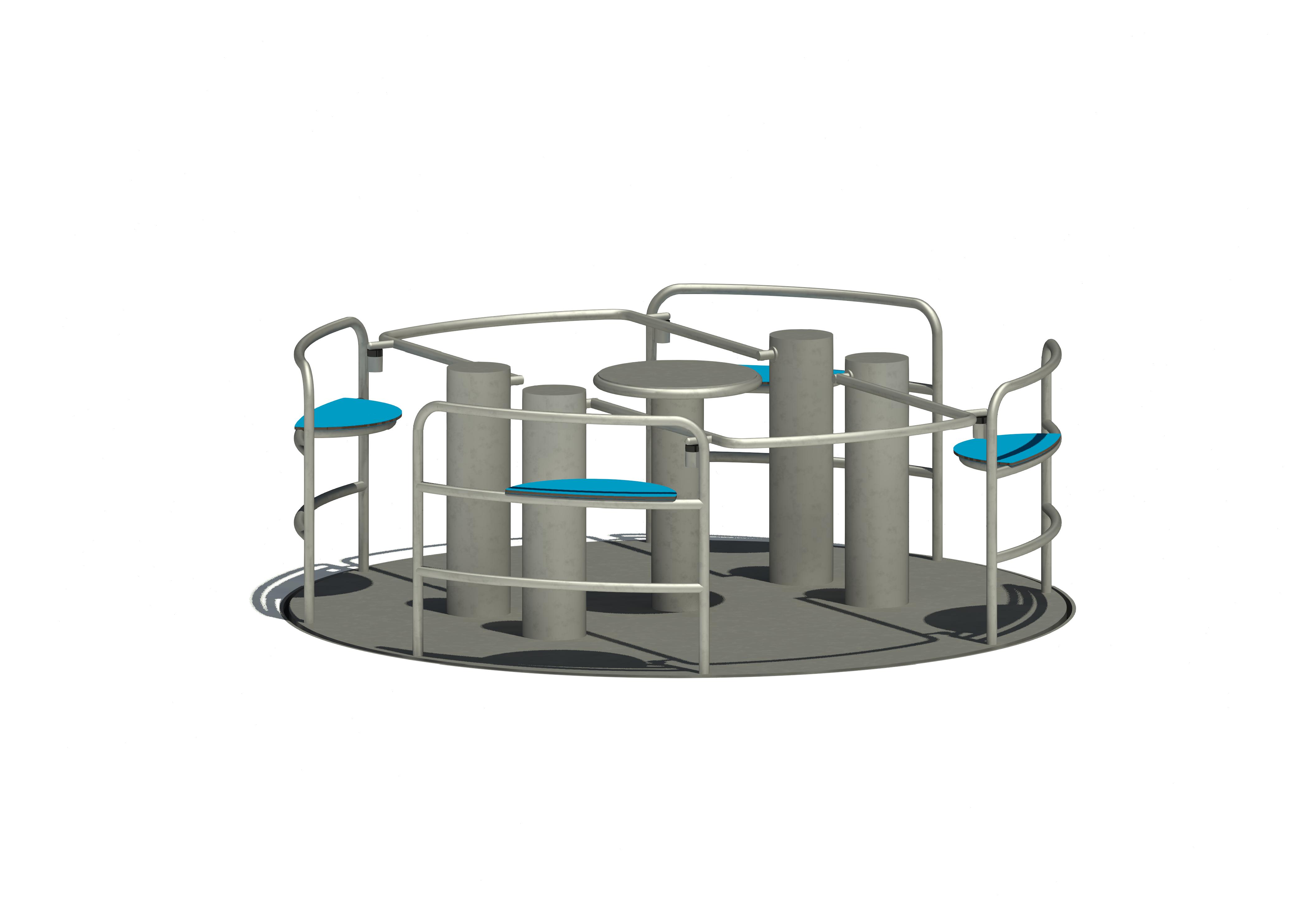

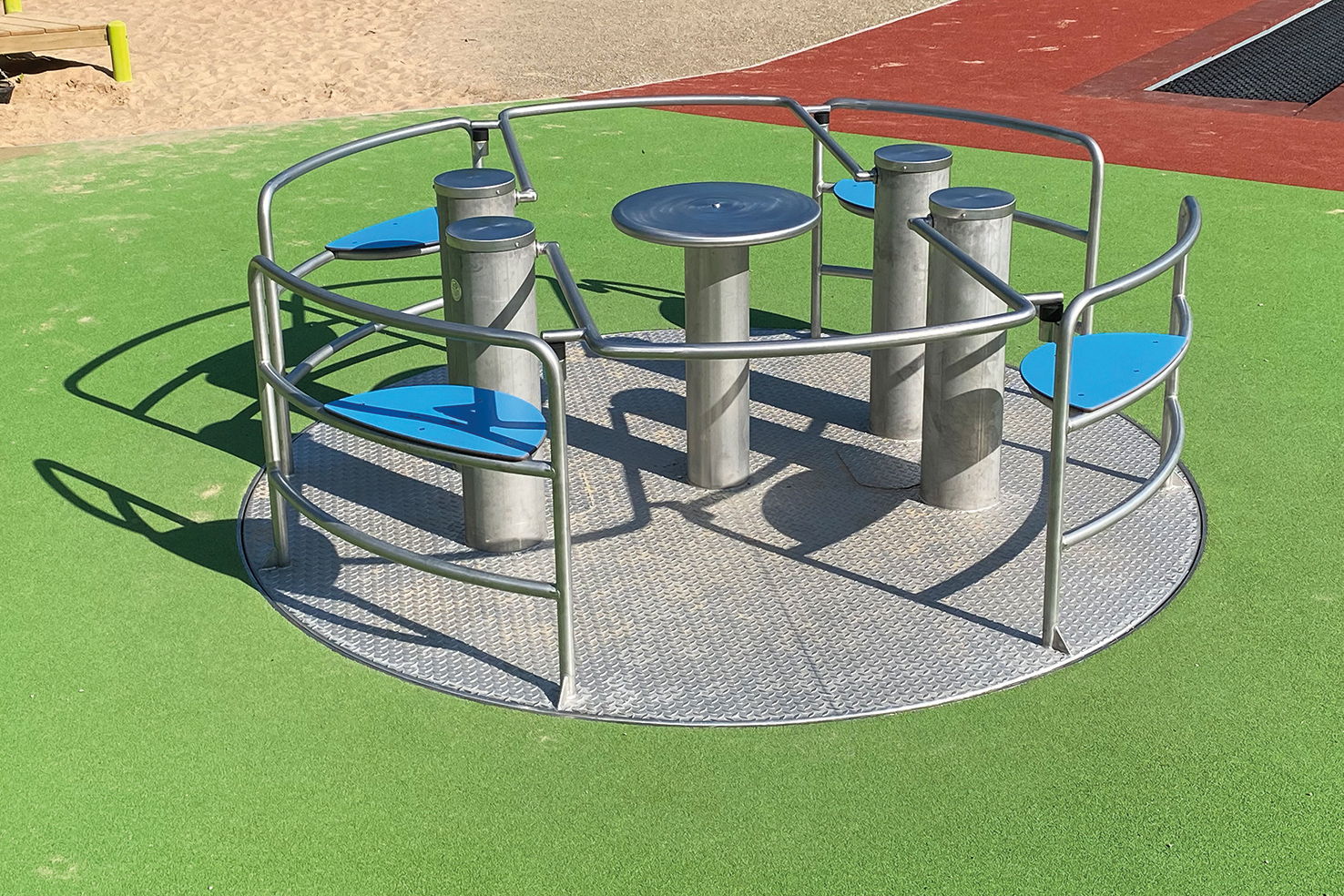

Karussell Cabrio 30022
Maier Spielplatzgeräte — ganzes Sortiment →
Artikel EM-H-30022-G5-V8
⚖️ Ähnliche Geräte anzeigen (8)
| Hersteller | Maier Spielplatzgeräte |
|---|---|
| Artikel | EM-H-30022-G5-V8 |
| Kategorie | Karussell · sitz |
| Freie Fallhöhe | 0.58 m |
| Alter | ab 4 Jahren |
| Lieferzeit | ca. 13 Wochen |
| Material / Lebensdauer | Metall / Edelstahl · rechnerisch ~30 Jahre |
Hersteller und Verantwortlicher
Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch
In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.
Sicherheit und Norm
Freie Fallhöhe 0.58 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.
Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →
Lieferung und Montage
Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.
Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →
Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Bauart des Gerätetyps); im Zweifel fragen Sie uns.
