Technische Daten

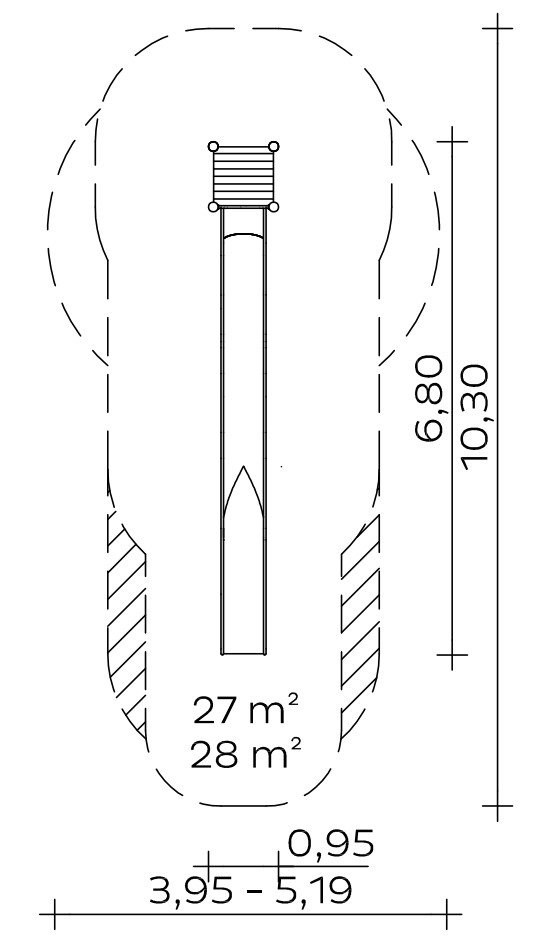

Grundfläche

ca. 0,95 x 6,80 m

Mindestraum

ca. 5,19 x 10,30 m

Podesthöhe

0,20 m

Rutschenanbauhöhe

0,20 m

Einsitzhöhe

0,30 m

Rutschenanbauhöhe über

Rutschenauslauf Null

2,40 m

(für Hügelhöhe 2,40 m)

Rutschenneigung

36°

Rutschenbreite

0,60 m

Rutschblechdicke

2,5 mm

Standpfosten

Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Bündig mit dem Podest abschließende Pfosten mit angeschweißten Ronden abgedeckt.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile

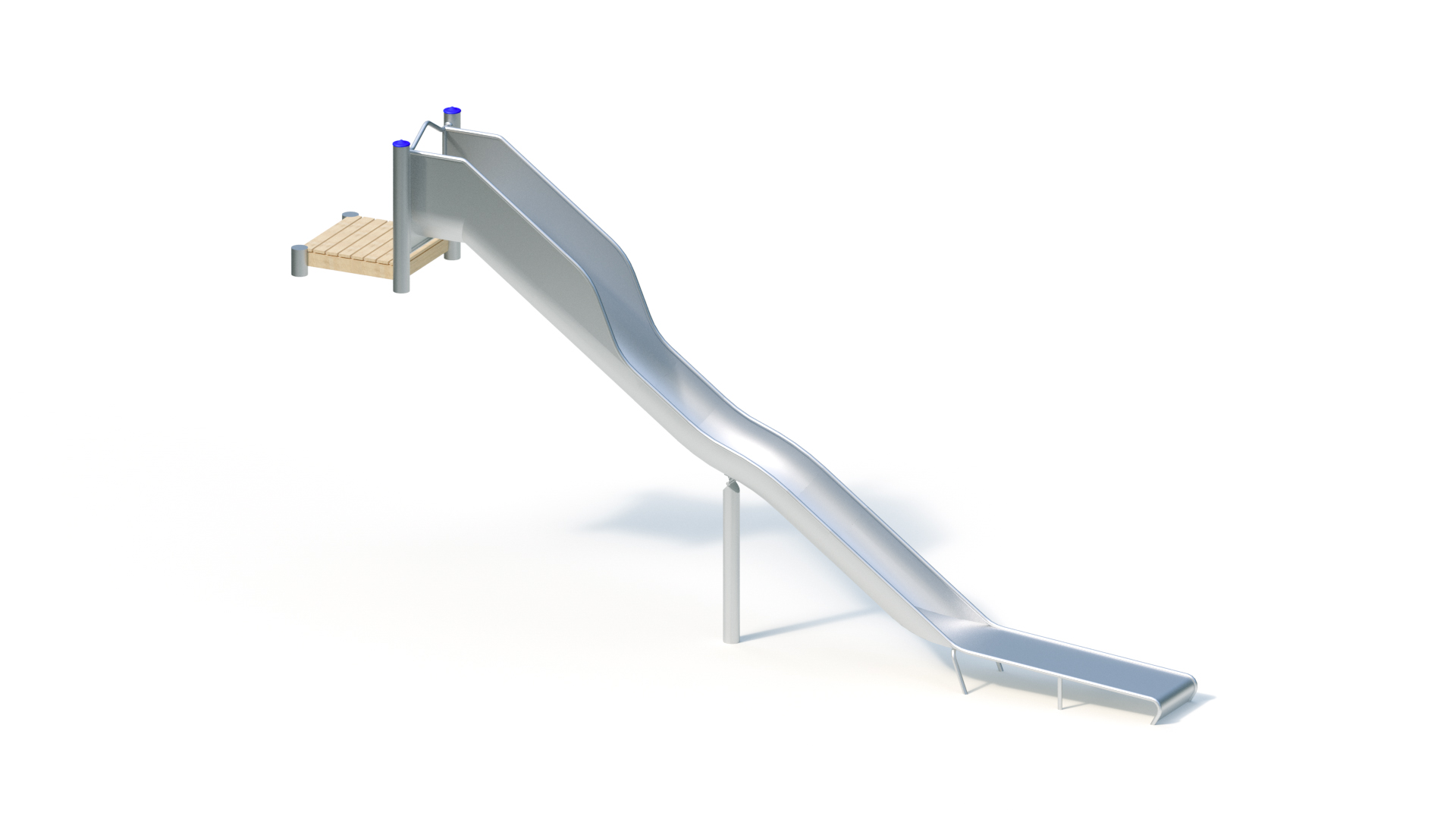

• Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Inklusive K&K Rutschen-Stützpfosten für den Wellenbereich und Befestigungsflansch. Jeweils gefertigt aus Edelstahl.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

4 Stck. 0,40 x 0,40 x 0,40 m

1 Stck. 0,40 x 0,40 x 0,60 m

1 Stck. 1,40 x 0,75 x 0,40 m

Betonmenge

0,77 m³

Montagerichtzeit

2 Monteure je 2 Stunden (ohne Fundamenterstellung)

Freie Fallhöhe

Podest

0,20 m

Rutsche: Abhängig vom Geländeverlauf ergeben sich die freie Fallhöhe und die Ausdehnung der Aufprallfläche aus dem lotrechten Abstand zwischen Unterkante Rutsche und Oberkante Gelände.

Die Aufprallfläche im Rutschbereich muss mit einem Bodenmaterial ausgestattet sein, das den Anforderungen der Tabelle 4 (vgl. EN 1176-1) entspricht. Soll ein anderes Material eingesetzt werden, müssen dessen stoßdämpfende Eigenschaften durch Prüfung nach EN 1177:2008 nachgewiesen werden. Die den Auslaufteil der Rutsche umgebende Bodenfläche muss den Anforderungen an eine kritische Fallhöhe von mindestens 1000 mm entsprechen (vgl. EN 1176-3).

Geeignet für

Kinder ab 5 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

6,8 × 0,95 × 3,6 cm

Gewicht

275 kg

Altersgruppe

4+

Aktivitäten

Bewegungsaktivität, Rutschen

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gruppenspiele, Höhenerfahrung

Varianten

Classic
