Technische Daten

Gesamthöhe

4,87 m

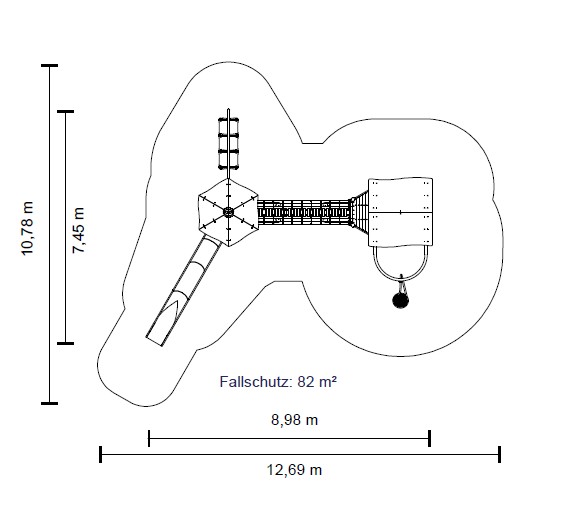

Grundfläche

7,45 x 8,98 m

Mindestraum

10,78 x 12,69 m

Podesthöhe

1,80/2,00 m

Rutschenanbauhöhe

1,80 m

Einsitzhöhe

1,90 m

Standpfosten

Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.

Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Podestböden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile

• Zugangsgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus waagerechtem Geländerrohr und beidseitig senkrecht angeordneten Brüstungsrohren
• Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• Gitterbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 25 x 2 mm, einteilige Schweißkonstruktion
• Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm, runde Fensteröffnung

Ø 260 mm mit Polycarbonat-Scheibe

• Stegbrücke: Netzkonstruktion in V-Form aus Forta-Herkules-Seil, Laufsteg aus Holzsprossen mit ca. 40 mm lichtem Sprossenabstand, Befestigung an Stahlrahmenkonstruktion, Brüstungshöhe ca. 0,75 m
• Stützpfosten aus Robinienschichtholz Ø 120 mm mit Rohrstandfuß aus Edelstahl
• Sitz aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm
• Trittstufe aus Edelstahl mit EPDM-Belag
• Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, mit einseitig aufgesetzten Freeclimbing-Elementen
• Big Hurricane aus verschweißtem Rohrbogen aus Edelstahl, Ø 60,3 x 3 mm; verschweißte, in sich verdrehte Konstruktion aus Edelstahlrohr, mitdrehender Boden aus profiliertem Edelstahlblech; Wälzlagerungen eingriffsicher und schmutzgeschützt; Fundamentanker aus feuerverzinktem Stahl
• Flying Carpet mit Rohrbogen aus Edelstahl, Ø 76,1 x 3,6 mm, Kettenanbindung Ø 34 x 37 mm aus Edelstahl; Polypropylen-Seil Ø 16 mm, 6-litzig, mit verzinkter Stahleinlage; elastisches Mattenelement aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
• Giebeldach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
• Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, mit Windspiel, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
• Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Jedes unserer Geräte wird nach höchsten Qualitätsstandards sowie der jeweils aktuell gültigen EN 1176 gefertigt.Dieses Modell dient als inspirierender Vorschlag und kann auf Wunsch mit Pfosten aus laminiertem Robinienholz oder Edelstahl ausgeführt werden. Die Farbgestaltung ist flexibel und individuell an Ihre Wünsche anpassbar.

Fundamente (bauseits)

13 Stk. 0,40 x 0,40 x 0,40 m 1 Stk. 0,40 x 0,75 x 0,40 m 2 Stk. 0,60 x 1,00 x 0,50 m 1 Stk. 0,60 x 0,60 x 0,50 m

Montagerichtzeit

2 Monteure je 10 Stunden + Hebezeug (ohne Fundamenterstellung)

Freie Fallhöhe

2,83 m

Geeignet für

Kinder ab 5 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

7,45 × 8,98 × 4,87 cm

Gewicht

1880 kg

Altersgruppe

5+

Aktivitäten

Bewegungsaktivität

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Inklusionsattribute

Begegnungsmöglichkeit, Dramaspiel, Funktionelles Spielen, Geschwindigkeit, Höhenerfahrung, Koordination, Paralleles Spielen

Varianten

Beach, Classic, Aloha, City, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sunny Day, Sun, Sweden
