Technische Daten

Gesamthöhe

8,50 m

Grundfläche

6,95 x 13,55 m

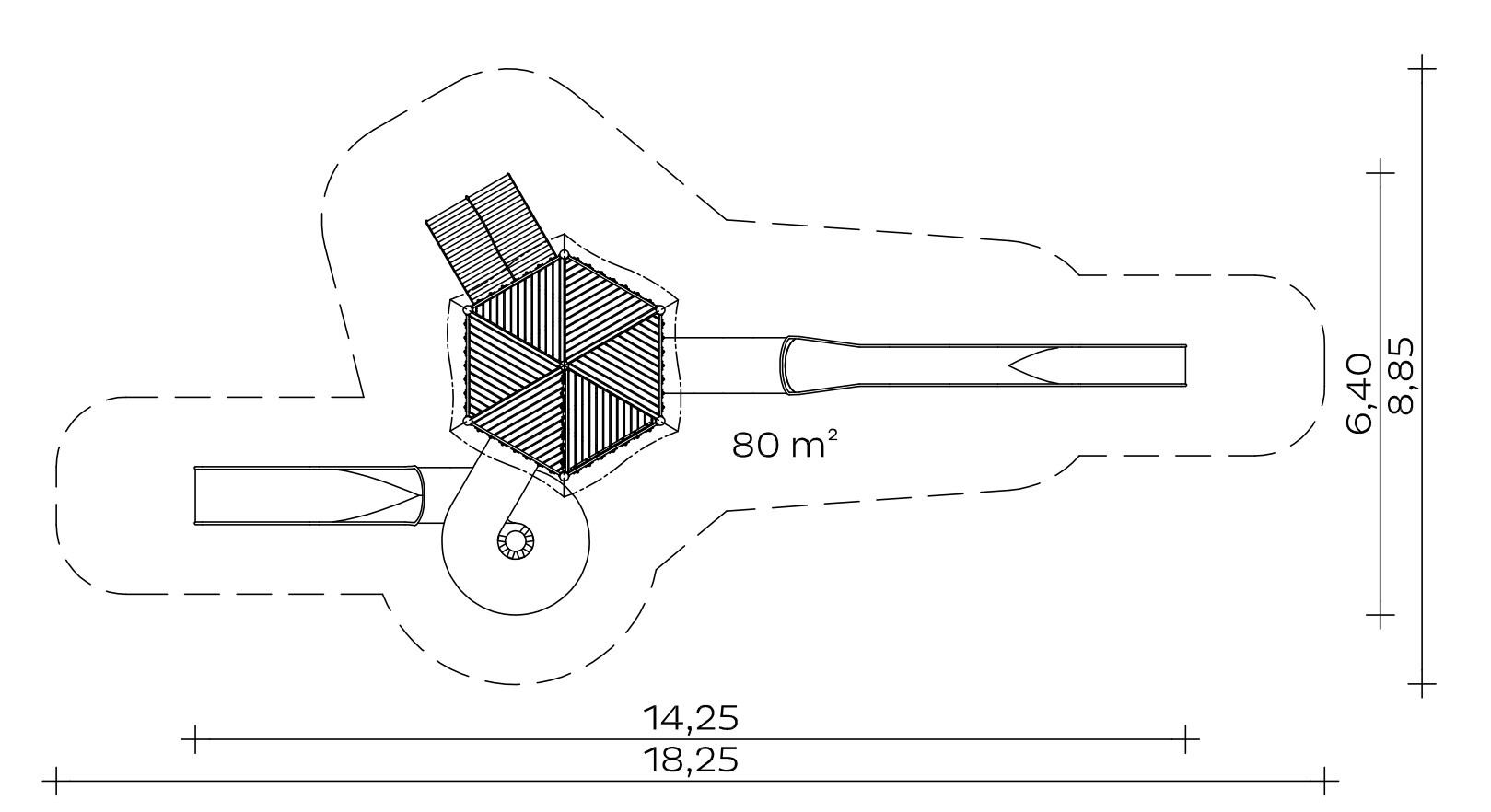

Mindestraum

9,45 x 17,55 m (80 m²)

Podesthöhen

0,60 bis 4,60 m

Gewicht

650 kg schwerstes Einzelteil · 3510 kg insgesamt

Standpfosten

Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.

Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene

Podestböden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile

• Holzbrüstung aus Robinie, 125 x 30 mm. Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
• Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• Steilwand aus Robinienholz mit Tandemgeländer aus Edelstahlrohr und fixiertem Herkules-Kletterseil Ø 18 mm
• Zeltdach, Neigung 45°, aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte , 13 mm, mit Windspiel. Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm, inklusive Kantenabdeckung aus Edelstahl (farbig pulverbeschichtet)

Tunnel-Wendelrutsche (4,60)

Rutschenanbauhöhe

4,60 m

Einsitzhöhe

4,70 m

Rutschenneigung

30°/38°

Rutschenbreite

0,80 m

Rutschblechdicke

2,5 mm

Rutschensegmente aus Edelstahl, durch Tunnelform besonders geräuscharm, aus Transportgründen zu einer dreiteiligen, um einen Mittelpylon gewendelten Rutsche verschweißt, inkl. entsprechenden Verbindungsflanschen, um die Montage vor Ort zu erleichtern.

Rutschenverlauf

Wendelung 300° links

Tunnel-Hangrutsche (3,00)

Rutschenanbauhöhe

3,00 m

Einsitzhöhe

3,10 m

Rutschenneigung

30°

Rutschenbreite

0,60/0,80 m

Rutschblechdicke

2,5 mm

Rutschensegmente aus Edelstahl durch Tunnel- bzw. Muldenform besonders geräuscharm, zu einer einteiligen Rutsche verschweißt. Inklusive Stützpfosten aus Edelstahl Ø 120 mm, Befestigungsflansch aus Edelstahl.

Rutschenverlauf

gerade

Metallbauteile: Edelstahl.

Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.

Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

7 Stck. 0,75 x 0,75 x 0,60 m

3 Stck. 1,00 x 0,40 x 0,40 m

1 Stck. 0,80 x 0,80 x 1,00 m

1 Stck. 0,40 x 0,40 x 0,60 m

1 Stck. 1,40 x 0,75 x 0,40 m

3 Stck. 0,30 x 0,30 x 0,40 m

Betonmenge

4,11 m³

Montagerichtzeit

4 Monteure je 10 Stunden, zzgl. Hebezeug (ohne Fundamenterstellung)

Freie Fallhöhe

2,00 m

Geeignet für

Kinder ab 4 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

13,55 × 6,95 × 8,5 cm

Altersgruppe

4+

Aktivitäten

Bewegungsaktivität, Rutschen

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

ja

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gleichgewicht, Gruppenspiele, Höhenerfahrung, Koordination, Paralleles Spielen

Varianten

Classic, Nature
