Technische Daten

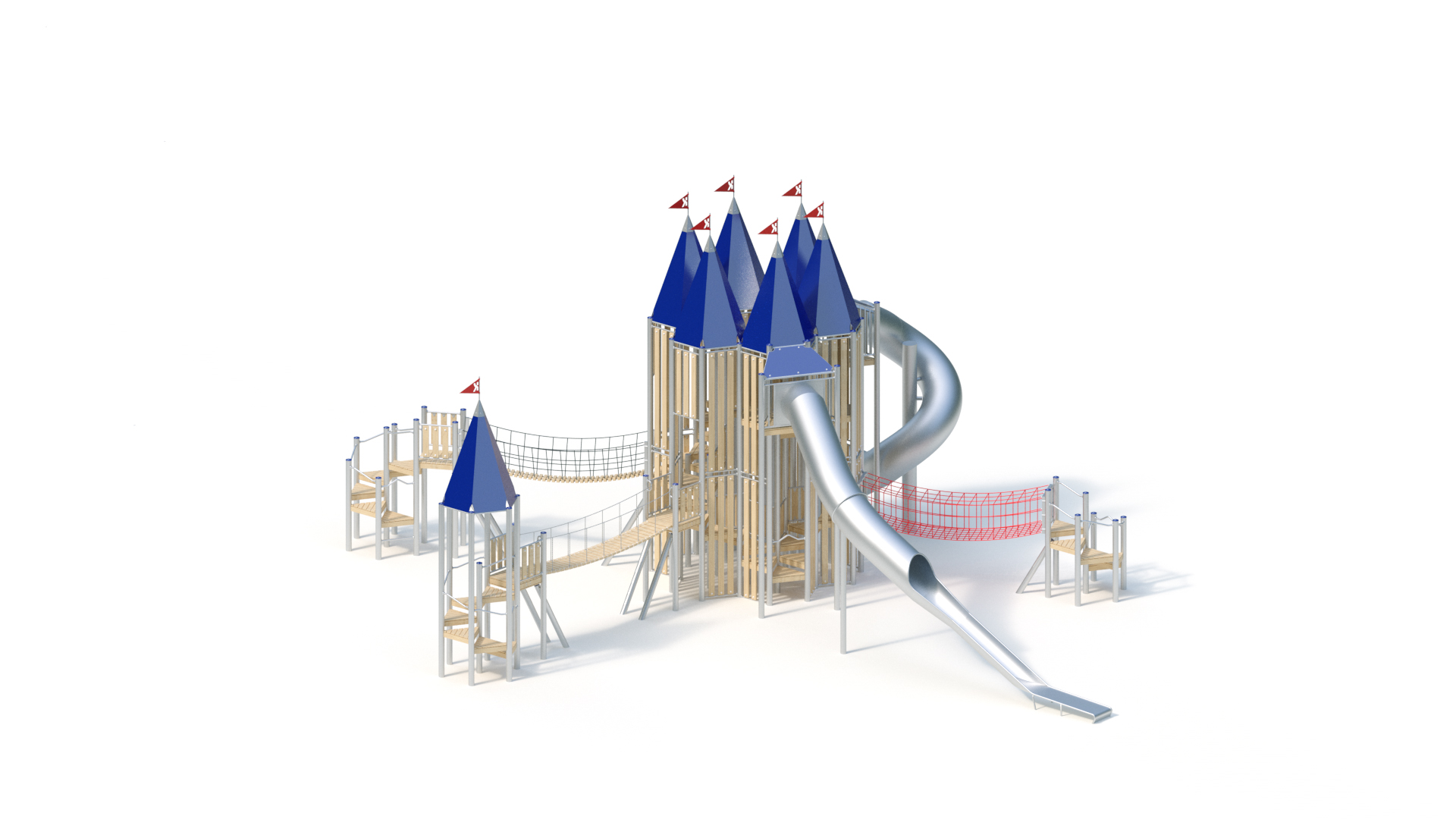

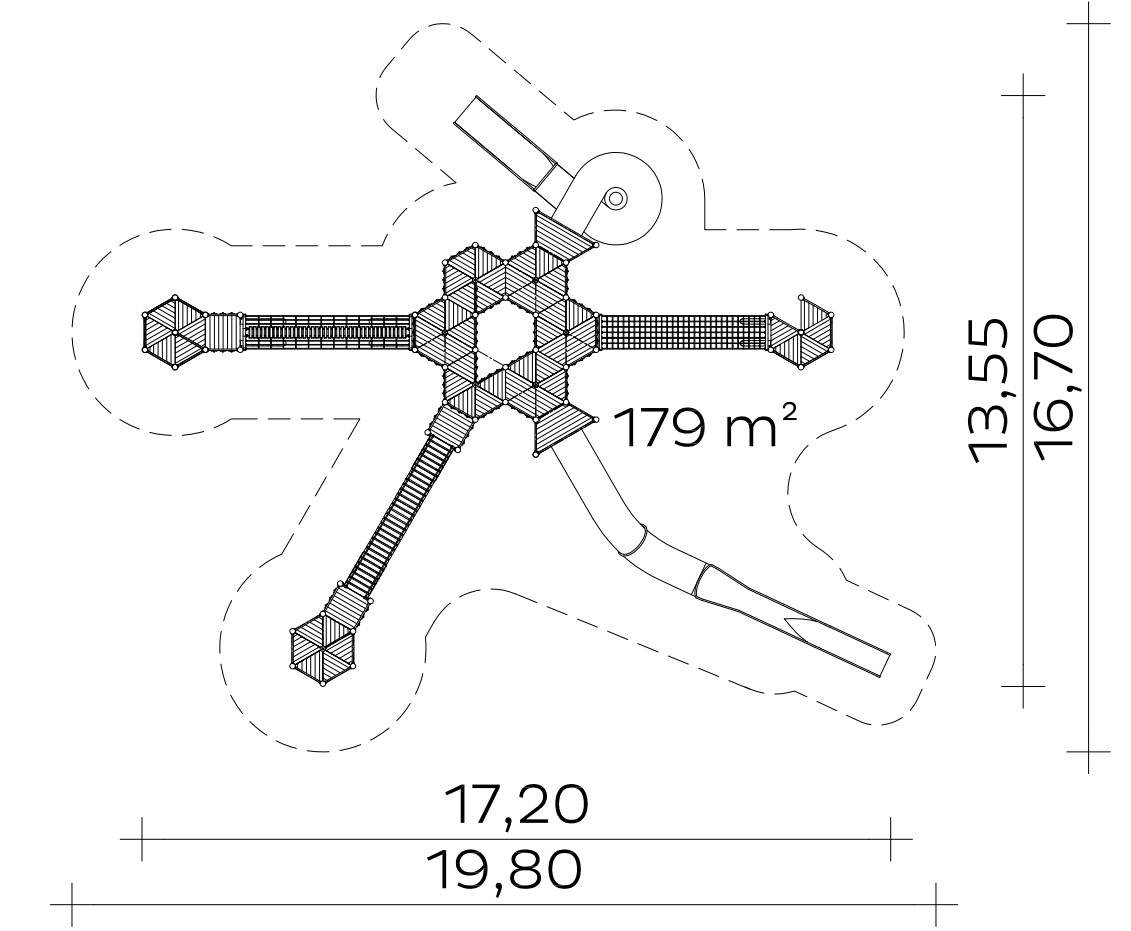

Grundfläche

13,55 x 17,20 m

Mindestraum

16,70 x 19,80 m (179 m²)

Gesamthöhe

8,05 m

Podesthöhe

0,60 bis 4,00 m

Einsitzhöhe

4,10 m

Gewicht

880 kg schwerstes Einzelteil · 6800 kg insgesamt

Standpfosten

Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile

• Holzbrüstung aus Robinie, 120 x 30 mm. Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
• Gitterbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 25 x 2 mm, einteilige Schweißkonstruktion
• Stufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm, für stufenförmig angeordnete Podestböden
• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Klettersprosse aus Edelstahlrohr, Ø 38 mm, verdrehungssicher
• Hängebrücke aus Laufhölzern 45 x 100 mm mit Abstandsklötzchen aus Hartgummi 30 mm, Edelstahl-Tragseile Ø 10 mm mit 4 Nachspannvorrichtungen, feingliedrige Geländerketten aus Edelstahl
• Stegbrücke: Netzkonstruktion in V-Form aus Herkules-Seil, Laufsteg aus Holzsprossen mit ca. 40 mm lichtem Sprossenabstand, Befestigung an Stahlrahmenkonstruktion, Brüstungshöhe ca. 0,75 m
• Netztunnel: Tunnelförmige Netzkonstruktion aus Herkules-Seil, Maschenweite ca. 125 x 125 mm (Lauffläche) bzw. ca. 260 x 260 mm (Seiten- und Dachfläche), Befestigung an Edelstahlrahmen
• Turmdach, Neigung 72°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte (königsblau), 13 mm, mit drehbarer Fahne
• Trapezpultdach, aus höchst witterungsbeständiger HPL-Schichtstoffplatte (königsblau), 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm

Tunnel-Wendelrutsche

Anbauhöhe

4,00 m

Einsitzhöhe

4,10 m

Rutschenneigung

30°/38°

Wendelung (rechts)

280°

Tunneldurchmesser

0,80 m

Rutschblechdicke

2,5 mm

Verlauf

Wendelung 208° rechts

Rutschensegmente aus Edelstahl, durch Tunnelform besonders geräuscharm, zu einer aus Transportgründen dreiteiligen, um einen Mittelpylon gewendelten Rutsche verschweißt, inkl. entsprechenden Verbindungsflanschen, um die Montage vor Ort zu erleichtern.

Tunnel-Hangrutsche

Anbauhöhe

4,00 m

Einsitzhöhe

4,10 m

Rutschenneigung

30°

Rutschblechdicke

2,5 mm

Rutschenbreite

0,60/0,80 m

Verlauf

Kurve 35° links

Rutschensegmente aus Edelstahl durch Tunnel- bzw. Muldenform besonders geräuscharm, zu einer aus Transportgründen zweiteiligen Rutsche verschweißt, inkl. entsprechenden Verbindungsflanschen, um die Montage vor Ort zu erleichtern.

Inkl. Stützpfosten für den Kurvenbereich, Standpfosten aus Edelstahl Ø 120 mm, Befestigungsflansch aus Edelstahl.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.

Die modularen Anbauteile leiten ihre Kräfte über eine

spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Fundamente (bauseits)

61 Stck. 0,40 x 0,40 x 0,40 m 1 Stck. 0,60 x 0,60 x 0,60 m 5 Stck. 0,60 x 1,00 x 0,50 m 1 Stck. 0,80 x 0,80 x 1,00 m 3 Stck. 1,00 x 0,40 x 0,40 m 1 Stck. 1,40 x 0,75 x 0,40 m

Betonmenge

6,74 m³

Statik, Prüfstatik und Baugenehmigung

Falls für die Aufstellung des Gerätes eine gesonderte Statik, Prüfstatik oder eine Baugenehmigung erforderlich ist, teilen Sie uns dies bitte rechtzeitig vor Auftragserteilung mit, damit wir die dafür notwendigen Unterlagen rechtzeitig vor der Montage zur Verfügung stellen können.

Die Erstellung der Unterlagen erfolgt durch ein anerkanntes Ingenieurbüro. Die hierdurch entstehenden Kosten sind vom AG zu tragen.

Montagerichtzeit

4 Monteure je 40 Stunden, zzgl. Hebezeug (ohne Fundamenterstellung)

Freie Fallhöhe

2,00 m

Geeignet für

Kinder ab 4 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

17,2 × 13,55 × 8,05 cm

Altersgruppe

4+

Aktivitäten

Bewegungsaktivität, Rutschen

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

ja

Inklusionsattribute

Begegnungsmöglichkeit, Dramaspiel, Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gleichgewicht, Gruppenspiele, Höhenerfahrung, Koordination, Paralleles Spielen

Varianten

Classic, Jungle, Aloha, Beach, City, Coral, Ice Palace, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
