Technische Daten

Gerätehöhe

2,94 m

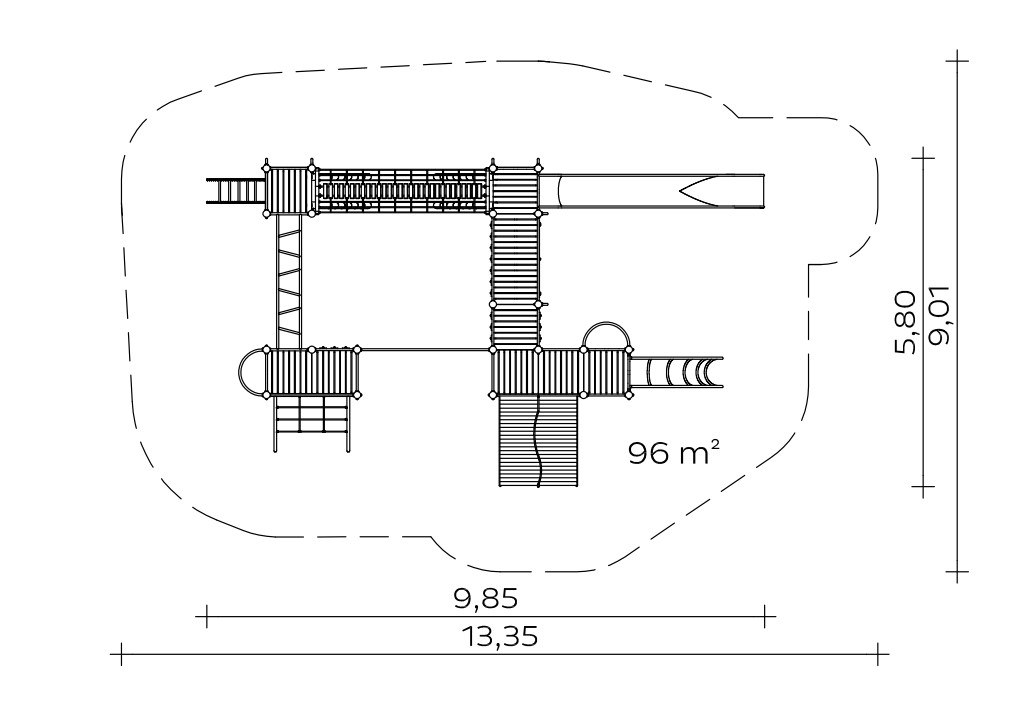

Grundfläche

5,80 x 9,85 m

Mindestraum

9,01 x 13,35 m

Freie Fallhöhe

2,72 m

Aufprallfläche

96 m²

Podesthöhen

1,40/1,60/1,80/2,00 m

Rutschenanbauhöhe

2,00 m

Einsitzhöhe

2,10 m

Rutschenneigung

36°

Rutschenbreite

0,60 m

Rutschblechdicke

2,5 mm

Gewicht

170 kg schwerstes Einzelteil · 1630 kg gesamt

Standpfosten

Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile

• Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
• Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte (rot), 20 mm, Rahmen aus Edelstahlrohr, 12 Kletteröffnungen
• senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm
• Kletternetz aus Herkules-Seil an Edelstahltraverse
• Enternetz aus Herkules-Seil an Edelstahltraverse
• Klettersprossen aus Edelstahlrohr, Ø 38 mm, verdrehungssicher
• senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm
• Kettenleiter mit Edelstahlsprossen
• Bogenleiter aus Edelstahlrohr
• Steilwand aus Robinienholz mit Tandemgeländer aus Edelstahlrohr und fixiertem Herkules-Kletterseil
• Stegbrücke: Netzkonstruktion in V-Form aus Herkules-Seil, Laufsteg aus Holzsprossen mit ca. 40 mm lichtem Sprossenabstand, Befestigung an Stahlrahmenkonstruktion, Brüstungshöhe ca. 0,75 m, Stützpfosten aus Robinienschichtholz Ø 120 mm mit Rohrstandfuß
• Hangelleiter, 0,80 x 2,40 m waagerecht, aus Edelstahlrohr, 38 x 2,5/33,7 x 2 mm
• Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

22 Stck. 0,40 x 0,40 x 0,40 m 2 Stck. 0,60 x 1,00 x 0,60 m 7 Stck. 0,30 x 0,30 x 0,40 m 1 Stck. 0,40 x 0,75 x 0,40 m

Betonmenge

2,5 m³

Montagerichtzeit

2 Monteure je 16 Stunden (ohne Fundamenterstellung)

Geeignet für

Kinder ab 4 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

9,85 × 5,8 × 2,94 cm

Altersgruppe

4+

Aktivitäten

Balancieren, Bewegungsaktivität, Klettern, Rutschen

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Varianten

Classic, Sun, Aloha, Beach, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sunny Day, Sweden
