Technische Daten

Gesamthöhe

3,65 m

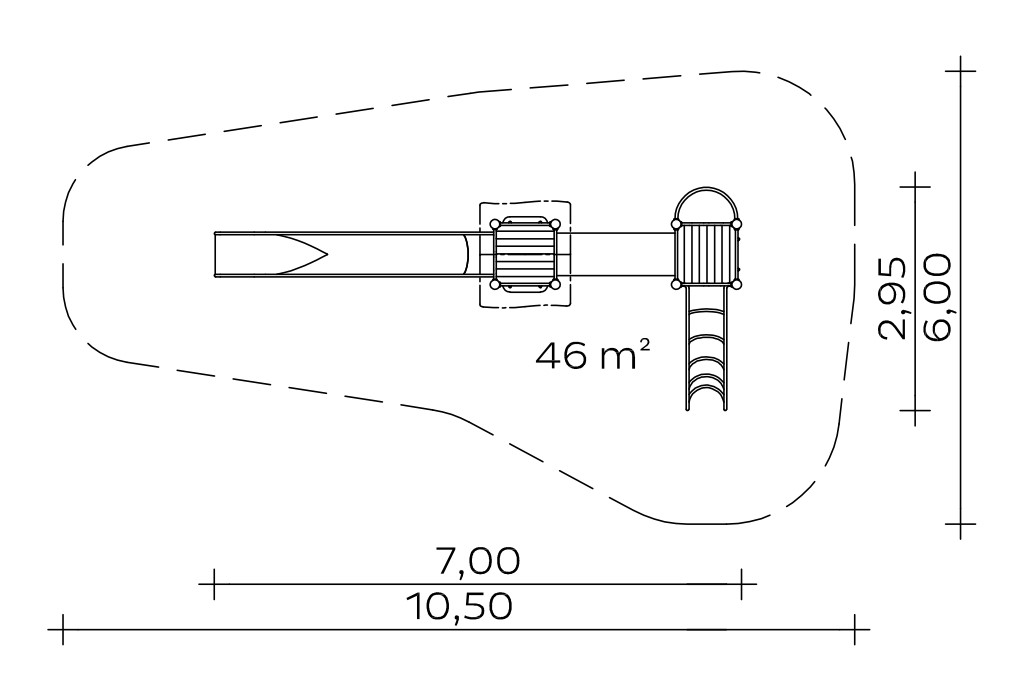

Grundfläche

2,95 x 7,00 m

Mindestraum

6,00 x 10,50 m (46 m²)

Podesthöhe

1,40/1,80 m

Rutschenanbauhöhe

1,80 m

Einsitzhöhe

1,90 m

Gewicht

105 kg schwerstes Einzelteil · 610 kg insgesamt

Standpfosten

Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile

• Bogenleiter aus Edelstahlrohr
• Senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm
• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
• Kriechtunnel: Ø 56 cm, Edelstahlblech 2,5 mm
• Giebeldach, Neigung 45°, aus blauer, höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm. Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
• Sitzplatte aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte (rot), 20 mm
• Tisch aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte (rot), 15 mm
• Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.

Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

3 Stck. 0,30 x 0,30 x 0,40 m

8 Stck. 0,40 x 0,40 x 0,40 m

1 Stck. 0,40 x 0,75 x 0,40 m

Betonmenge

0,74 m³

Montagerichtzeit

2 Monteure je 6 Stunden (ohne Fundamenterstellung)

Freie Fallhöhe

2,50 m

Geeignet für

Kinder ab 4 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

7 × 2,95 × 3,65 cm

Altersgruppe

4+

Aktivitäten

Bewegungsaktivität, Klettern, Rutschen

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Varianten

Classic, Jungle, Aloha, Beach, City, Coral, Ice Palace, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
