Technische Daten

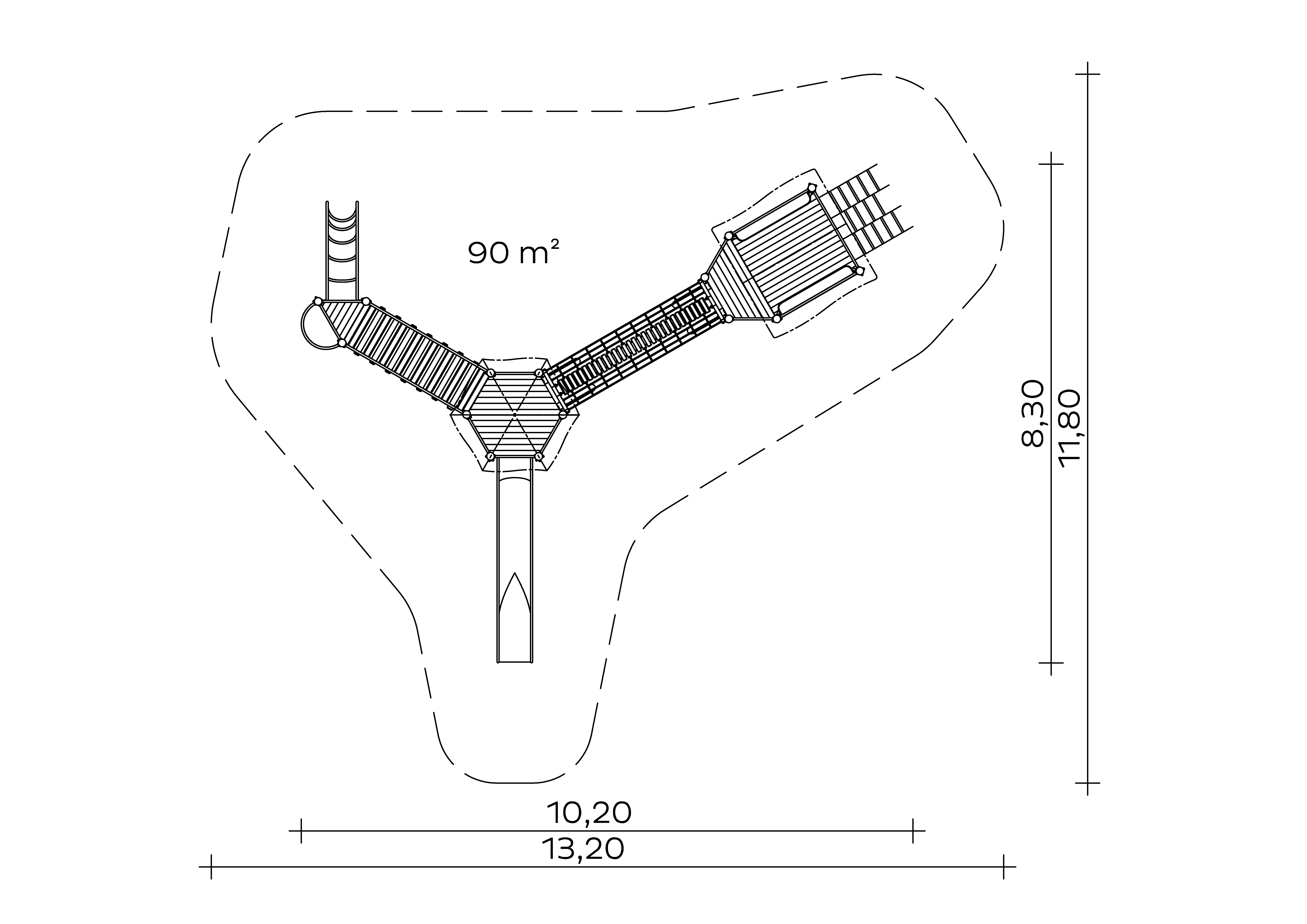

Grundfläche

8,30 x 10,20 m

Mindestraum

11,80 x 13,20 m

Aufprallfläche

90 m²

Gesamthöhe

4,35 m

Freie Fallhöhe

1,70 m

Podesthöhen

1,00/1,40/1,60 m

Einsitzhöhe

1,70 m

Gewicht

105 kg schwerstes Einzelteil · 1415 kg insgesamt

Standpfosten

Standpfosten aus Edelstahlrohr, Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestböden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile

• Gitterbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 25 x 2 mm, einteilige Schweißkonstruktion
• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
• Stegbrücke: Netzkonstruktion in V-Form aus Herkules-Seil, Laufsteg aus Holzsprossen mit ca. 40 mm lichtem Sprossenabstand, Befestigung an Stahlrahmenkonstruktion, Brüstungshöhe ca. 0,75 m
• Wackelbrücke an Tandemtraverse, Laufhölzer aus Robinie Ø 100 mm, Feingliedrige Geländerketten aus Edelstahl, Durchtrittschutz aus Robinienholz
• Giebeldach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
• Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, mit Windspiel, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm.
• Sitz aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm
• Kletterstange aus Edelstahlrohr, Ø 38 mm
• Bogenleiter aus Edelstahlrohr
• Kettenleiter mit Edelstahlsprossen
• Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.

Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

3 Stck. 0,30 x 0,30 x 0,40 m

11 Stck. 0,40 x 0,40 x 0,40 m 4 Stck. 0,40 x 0,40 x 0,60 m 1 Stck. 0,40 x 0,75 x 0,40 m

Betonmenge

1,41 m³

Montagerichtzeit

2 Monteure je 14 Stunden + Hebezeug (ohne Fundamenterstellung)

Geeignet für

Kinder ab 5 Jahren, öffentliche Spielplätze etc.

Weitere Angaben

Maße (L×B×H)

10,2 × 8,3 × 4,35 cm

Altersgruppe

5+

Aktivitäten

Bewegungsaktivität, Klettern, Rutschen

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

ja

Varianten

Classic, Aloha, Beach, City, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
