Gründung G1

zum Einbetonieren

Bestandteile

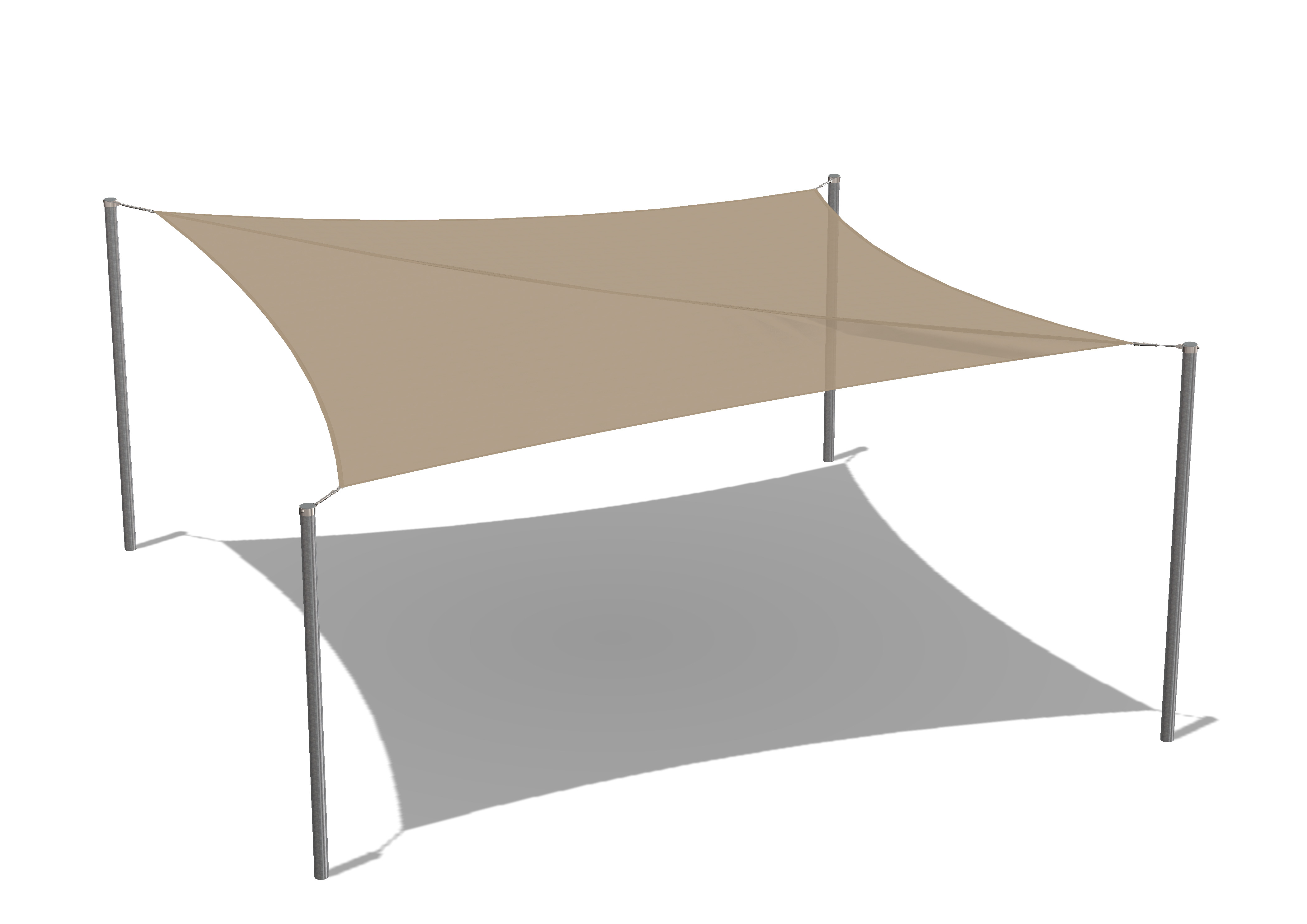

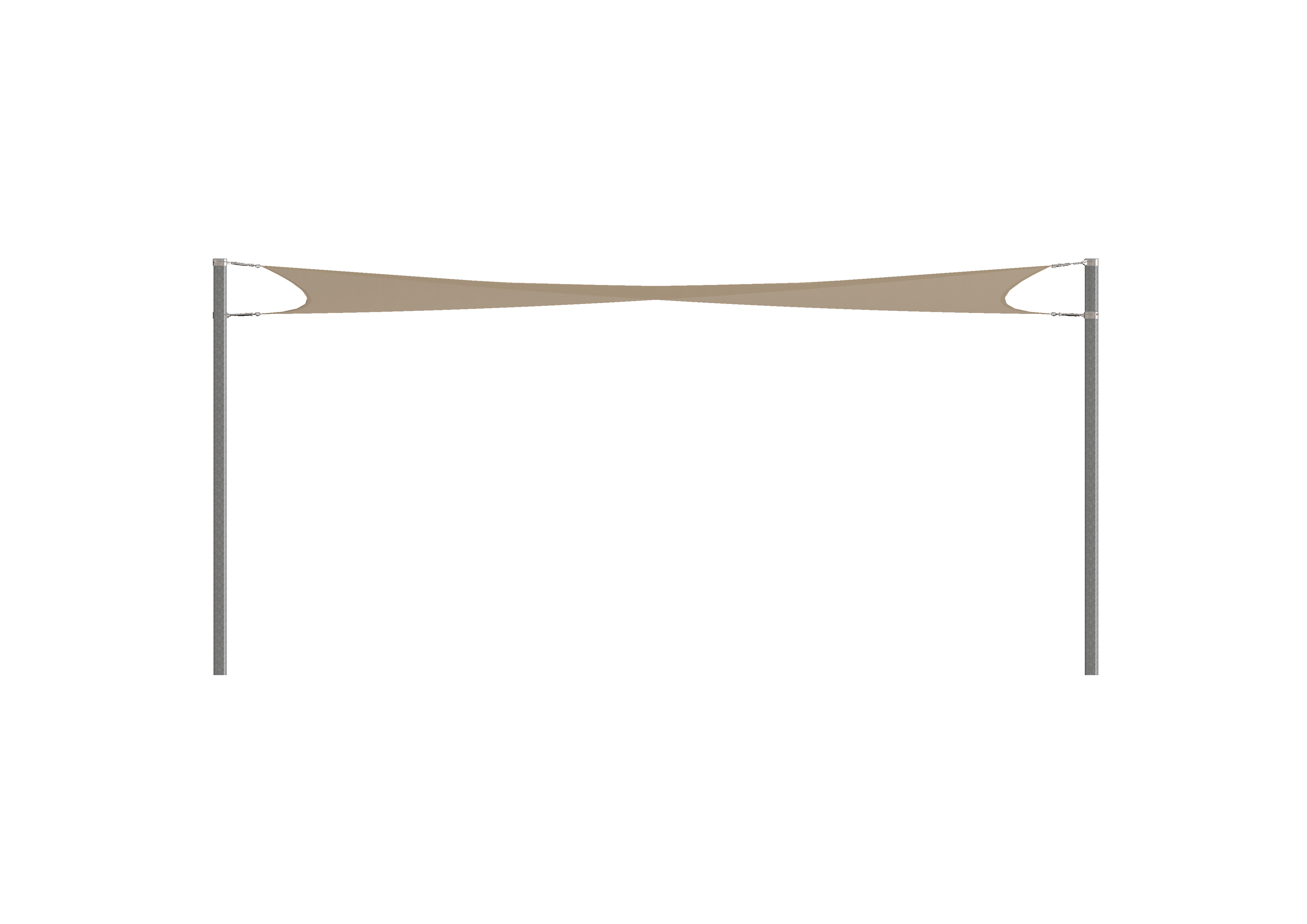

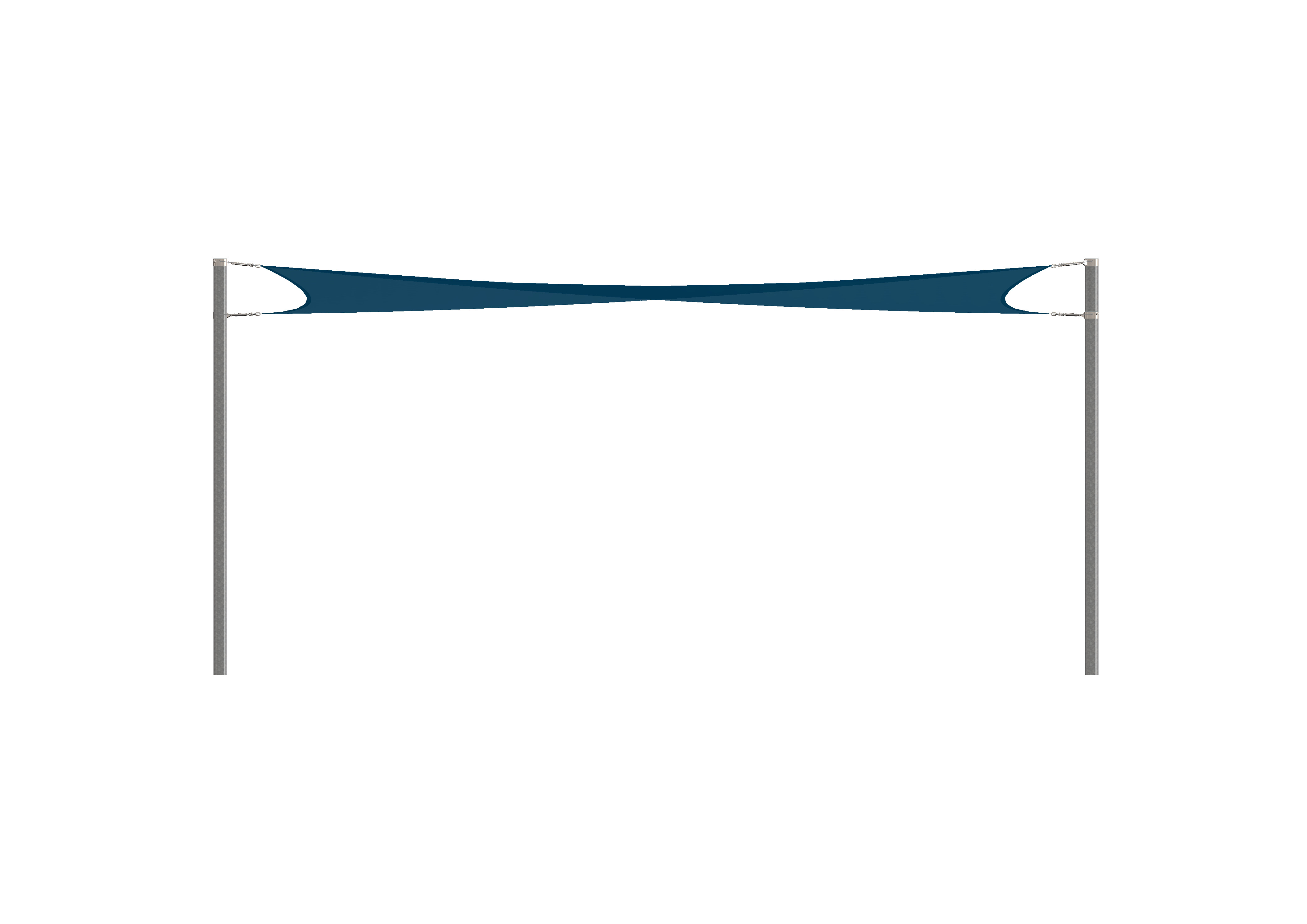

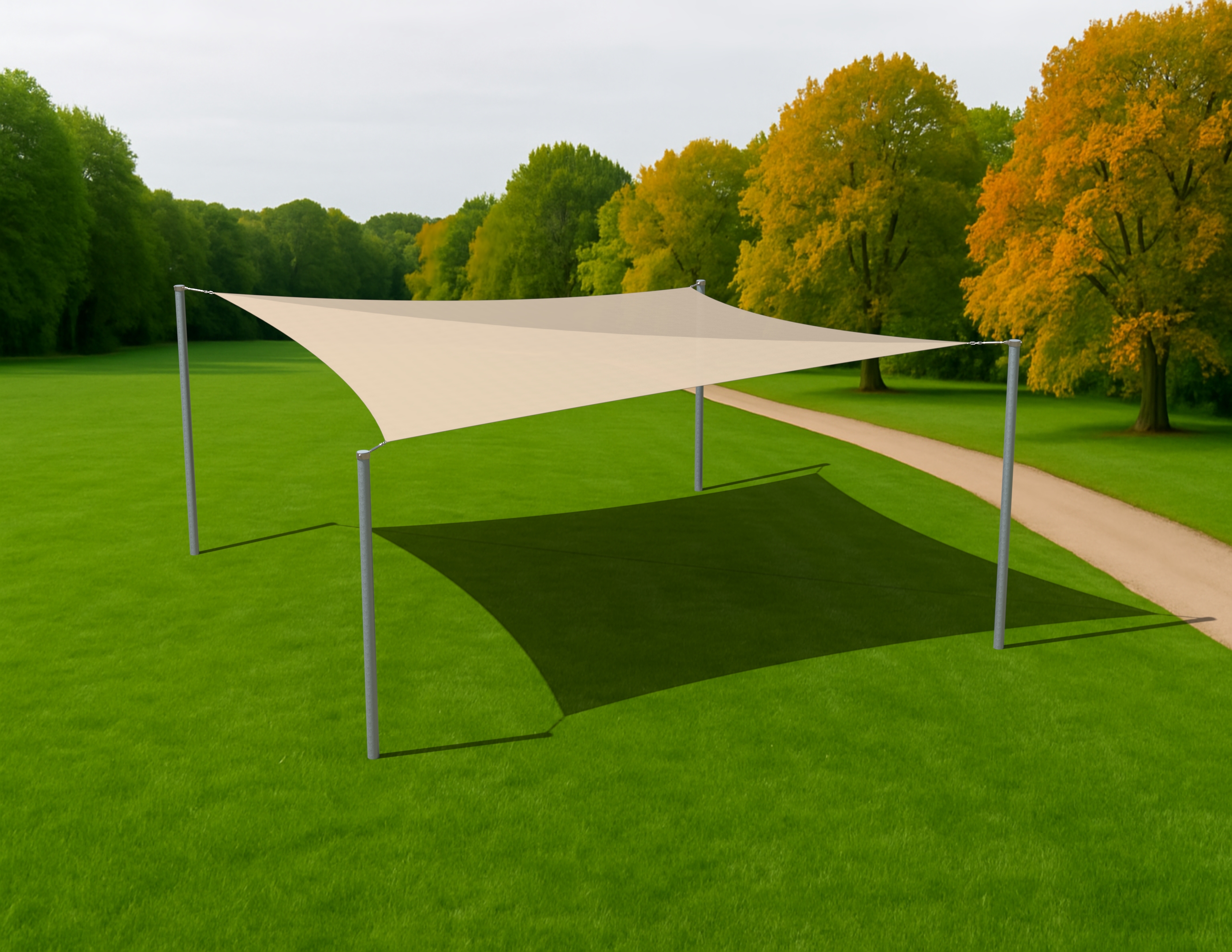

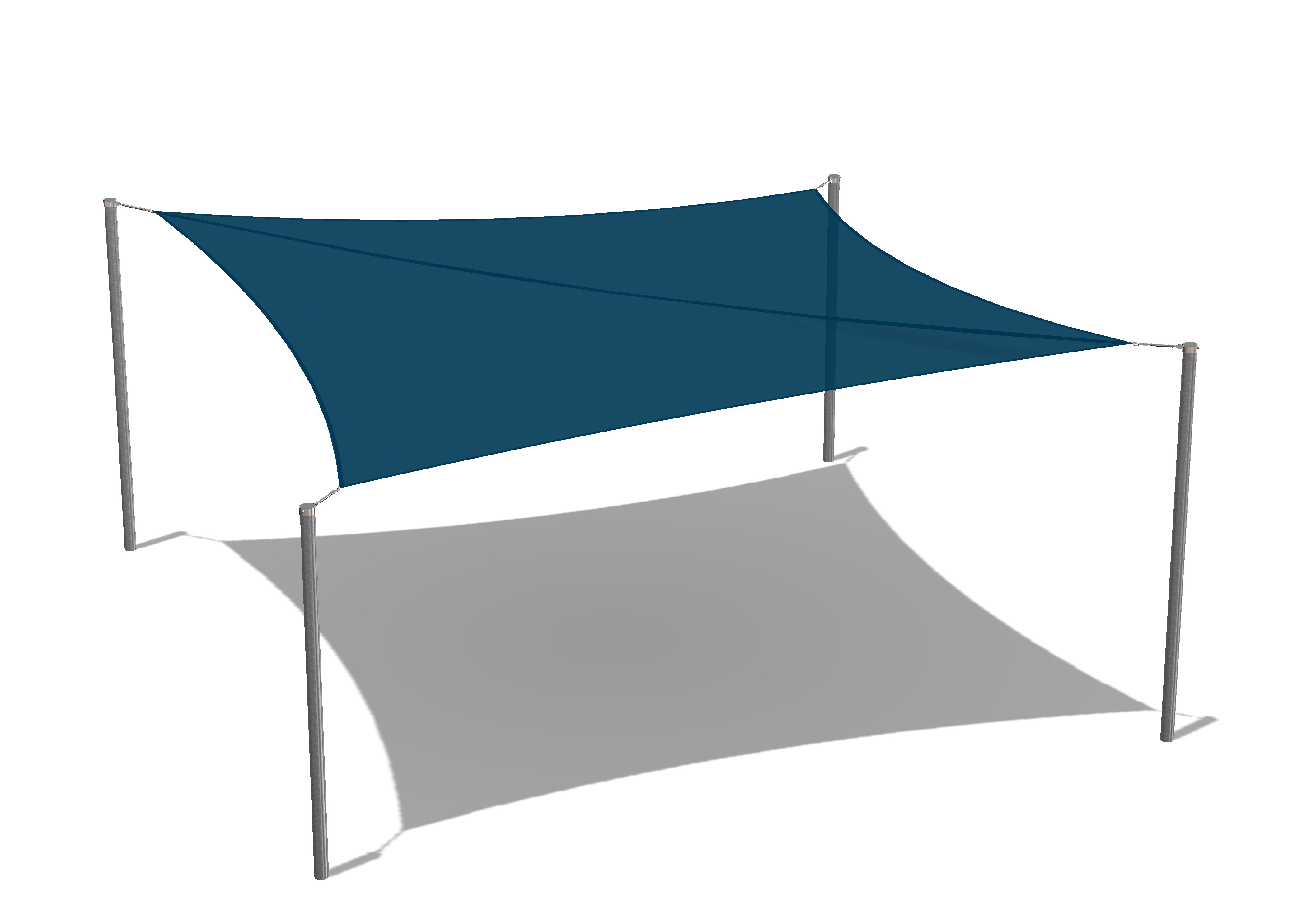

Feststehender/Temporärer Sonnenschutz, Membrangröße ca. 600 x 600 cm

HINWEIS öffentlicher Spielplatz

Die Plane ist NICHT ausgelegt für Schneelasten/ Eislasten/ Regenlasten/ Windlasten > 9 m/s (5 Beaufort).

Dies erfordert witterungsbedingt einen erhöhten Aufwand im Unterhalt (Demontage des Sonnensegels).

Zusätzlich besteht im öffentlichen Bereich ein erhöhtes Risiko für Vandalismusschäden.

• Empfohlener Nutzungszeitraum: von Mai bis September
• 4 Standpfosten, Stahl, feuerverzinkt, Rohrenden verschlossen mit Abdeckkappen, PVC
• Rundrohr Ø 101,6 mm
  • 2 Tiefpunkte: Höhe über OK-Gelände ca. 275 cm
  • 2 Hochpunkte: Höhe über OK-Gelände ca. 315 cm
• Membran, HDPE-Gewebe, mit Hohlschnitt an allen Kanten (6%), Gewicht ca. 340 g/m², Reduktion der UV-Strahlung zwischen 91% - 98%
  • aus wasser- und luftdurchlässigem und UV-beständigem Kunststoff-Netzgewebe (Flach- und HDPE-Garn)
  • Kanten mit aufgenähten Randgurten zur Kraftübertragung auf die Membranfläche
  • Ecken mit Membranaufdopplungen zur Verstärkung
  • Membranfläche mit Mittelnaht zwischen den Hochpunkten
• je Membranecke mit einem eingenähten Ring, Edelstahl
• Fixierung der Membranecken mittels Wantenspanner, befestigt an verschraubten Manschetten, Edelstahl

Technische Daten

Gerätetyp

Einzelgerät

Farbe

sand-ohne

Einsatzbereich

Kinderkrippe, Kindergarten, Öffentlicher Spielplatz

Platzbedarf

Länge: 750 cm Breite: 750 cm

Gerätegröße

Länge: 670 cm Breite: 670 cm Höhe: 315 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Montageaufwand

Anzahl Monteure: 2 Zeitaufwand je Monteur: 80 Min.

Fundamentangaben

Fundamente (bauseits): 4 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,13 m³

Größtes Bauteil

Länge: 390 cm Breite: 11 cm Höhe: 11 cm

Schwerstes Bauteil

33,70 kg

Verpackungsmaß größtes Bauteil

Länge: 390 cm Breite: 11 cm Höhe: 11 cm

Verpackungsgewicht schwerstes Bauteil

33,70 kg

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HDPE-Gewebe

Sand
