Gründung G1

zum Einbetonieren

Bestandteile

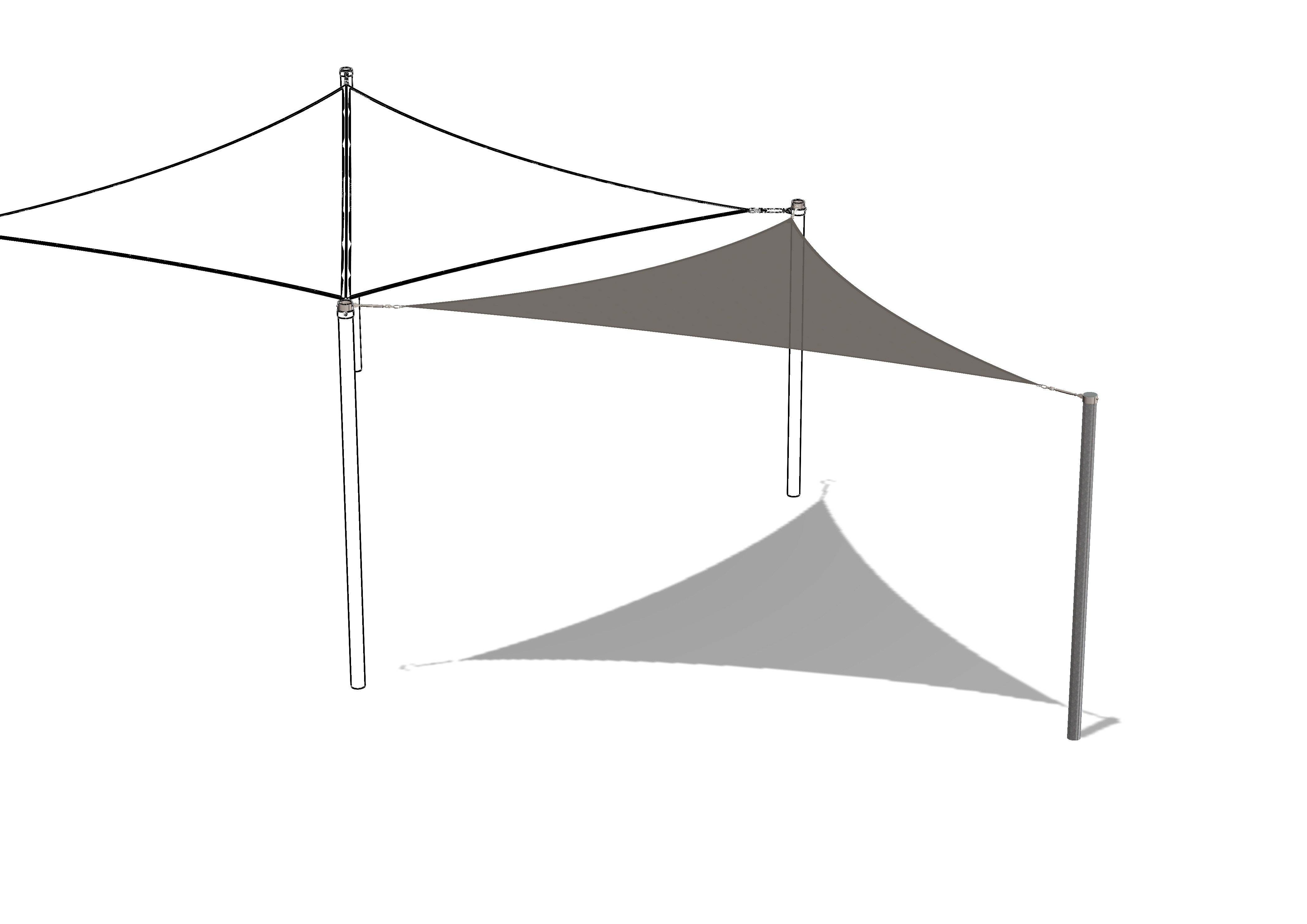

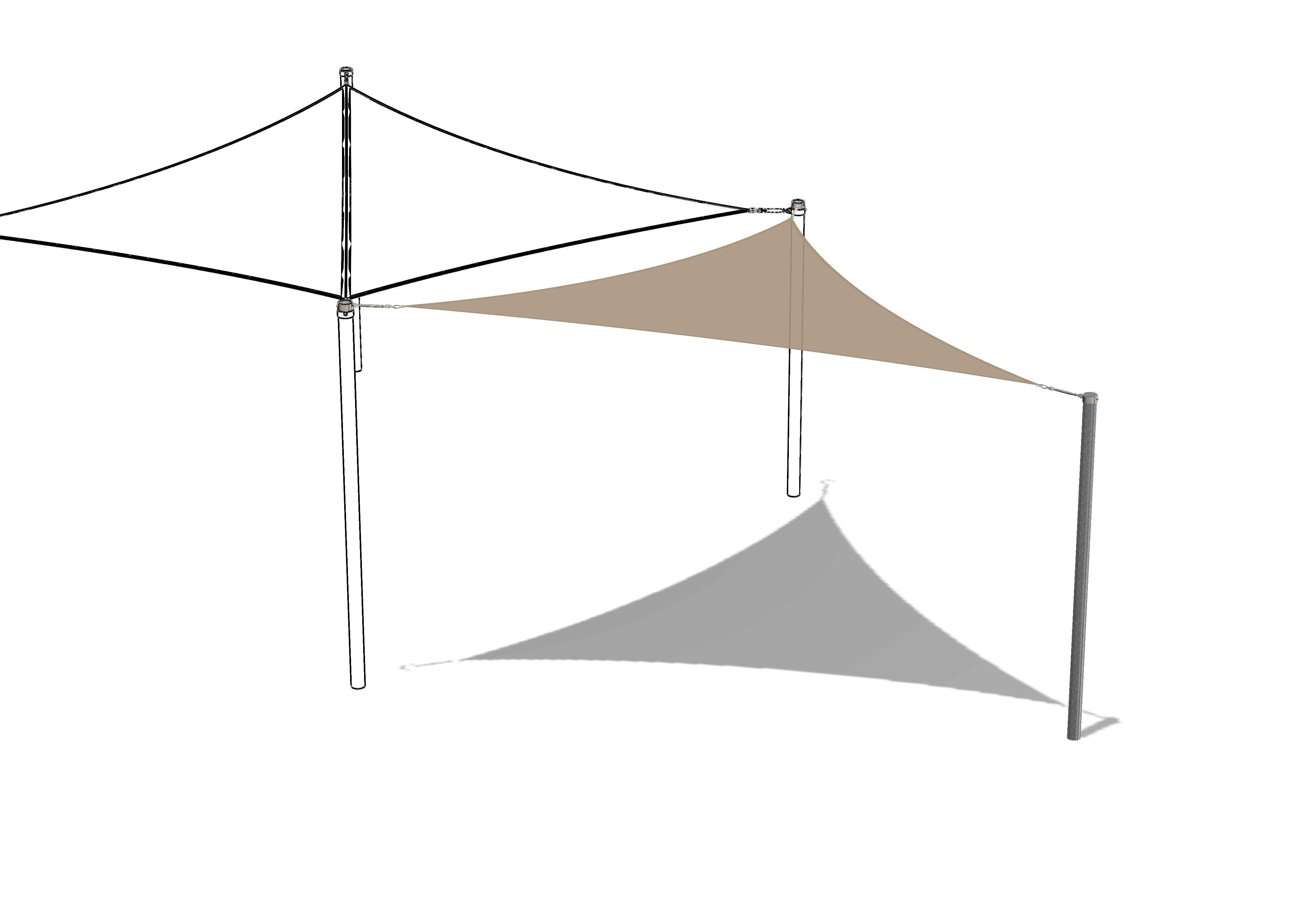

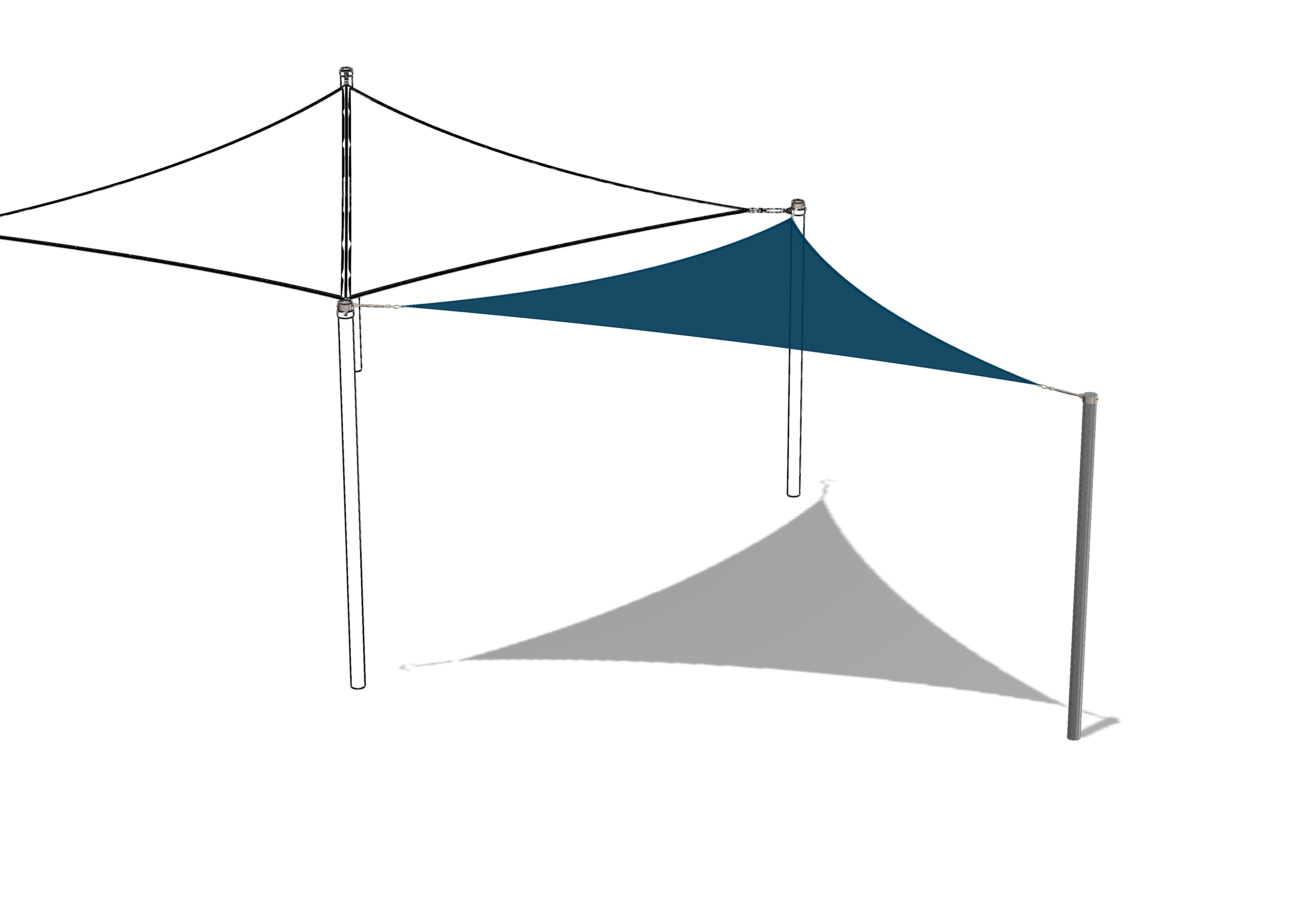

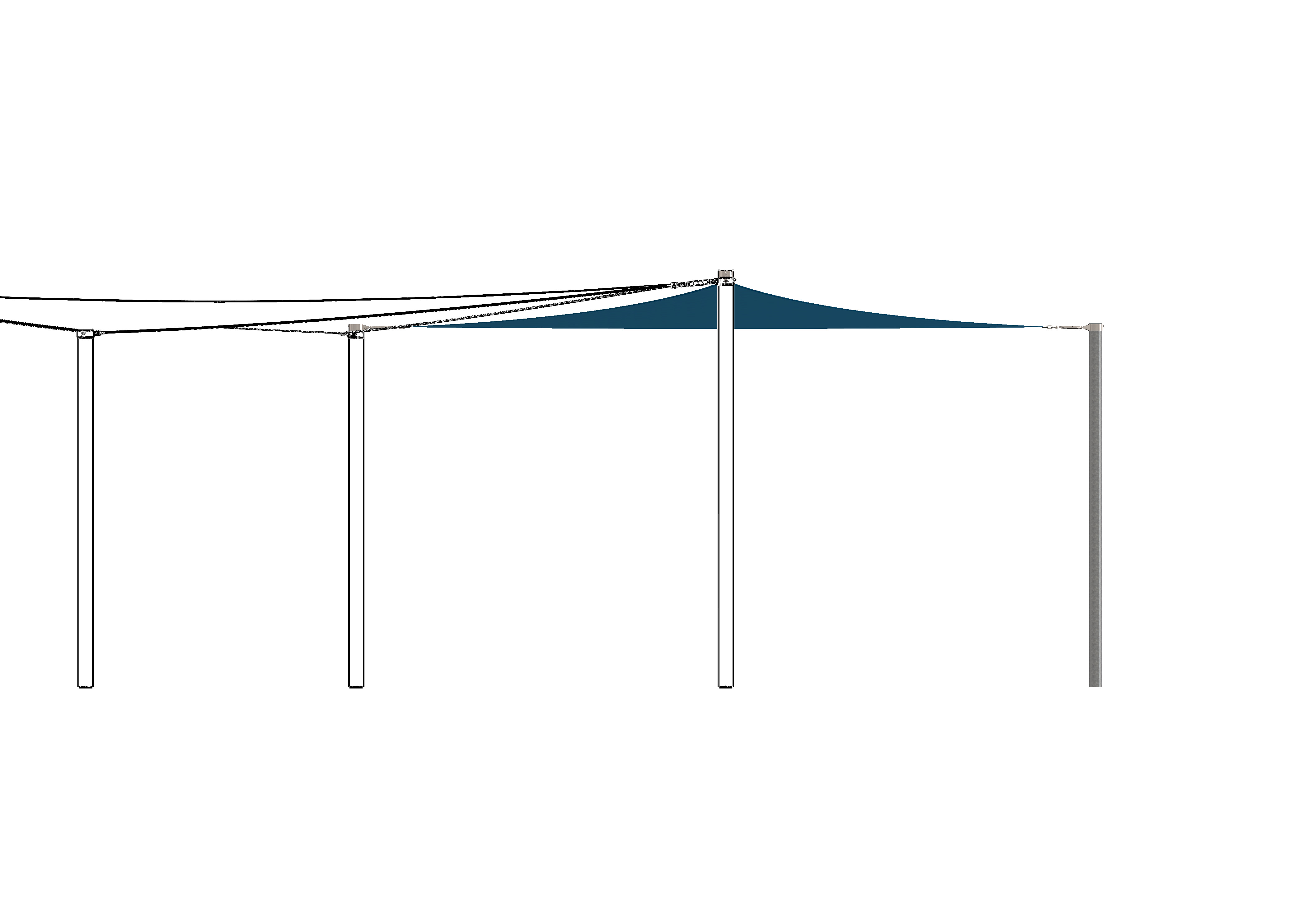

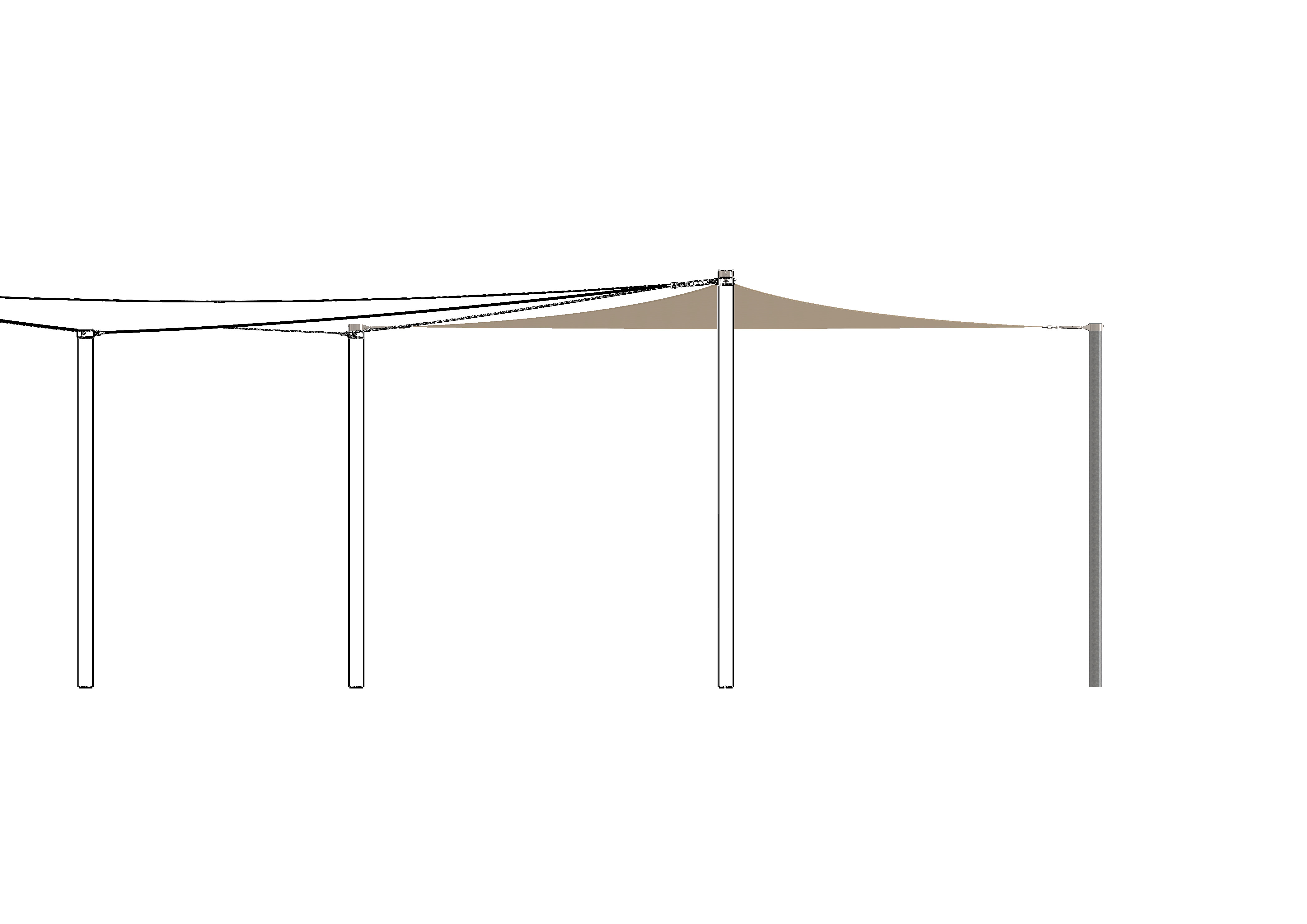

Feststehender/Temporärer Sonnenschutz, Membrangröße ca. 487 x 487 x 487 cm

Nur als Erweiterungsmöglichkeit der Beschattungsfläche von rechteckigem oder quadratischem temporären Sonnenschutz (EM-D-078-*)

HINWEIS öffentlicher Spielplatz

Die Plane ist NICHT ausgelegt für Schneelasten/ Eislasten/ Regenlasten/ Windlasten > 9 m/s (5 Beaufort).

Dies erfordert witterungsbedingt einen erhöhten Aufwand im Unterhalt (Demontage des Sonnensegels).

Zusätzlich besteht im öffentlichen Bereich ein erhöhtes Risiko für Vandalismusschäden.

• Empfohlener Nutzungszeitraum: von Mai bis September
• 1 Standpfosten, Stahl, feuerverzinkt, Rohrenden verschlossen mit Abdeckkappen, PVC
• Rundrohr Ø 101,6 mm
  • Tiefpunkte: Höhe über OK-Gelände ca. 275 cm
  • Hochpunkt: Höhe über OK-Gelände ca. 315 cm
• Membran, HDPE-Gewebe, mit Hohlschnitt an allen Kanten (6%), Gewicht ca. 340 g/m², Reduktion der UV-Strahlung zwischen 91% - 98%
  • aus wasser- und luftdurchlässigem und UV-beständigem Kunststoff-Netzgewebe (Flach- und HDPE-Garn)
  • Kanten mit aufgenähten Randgurten zur Kraftübertragung auf die Membranfläche
  • Ecken mit Membranaufdopplungen zur Verstärkung
• je Membranecke mit einem eingenähten Ring, Edelstahl
• Fixierung der Membranecken mittels Wantenspanner, befestigt an verschraubten Manschetten, Edelstahl

Technische Daten

Gerätetyp

Einzelgerät

Spielschwerpunkt

Sand

Farbe

sand-ohne

Einsatzbereich

Kinderkrippe, Kindergarten, Öffentlicher Spielplatz

Platzbedarf

Länge: 650 cm Breite: 575 cm

Gerätegröße

Länge: 573 cm Breite: 314 cm Höhe: 498 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Montageaufwand

Anzahl Monteure: 2 Zeitaufwand je Monteur: 30 Min.

Fundamentangaben

Fundamente (bauseits): 1 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,29 m³

Größtes Bauteil

Länge: 351 cm Breite: 10 cm Höhe: 10 cm

Schwerstes Bauteil

30 kg

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HDPE-Gewebe

Sand
