Standpfosten mit Pfostenschuhen

Rundholz Fichte kernfrei, kesseldruckimprägniert

• • Ø 12 cm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Schnittholz Fichte kernfrei, kesseldruckimprägniert

• • Geländerbohlen 5,0 x 10,0 cm
  • Podestbodenbelag 2,5 x 16,0 cm, Unterkonstruktion: Rahmen 5,0 x 10,0 cm, Unterzüge 5,5 x 5,5 cm

Anbaurutschbahn Edelstahl

Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm

Bestandteile

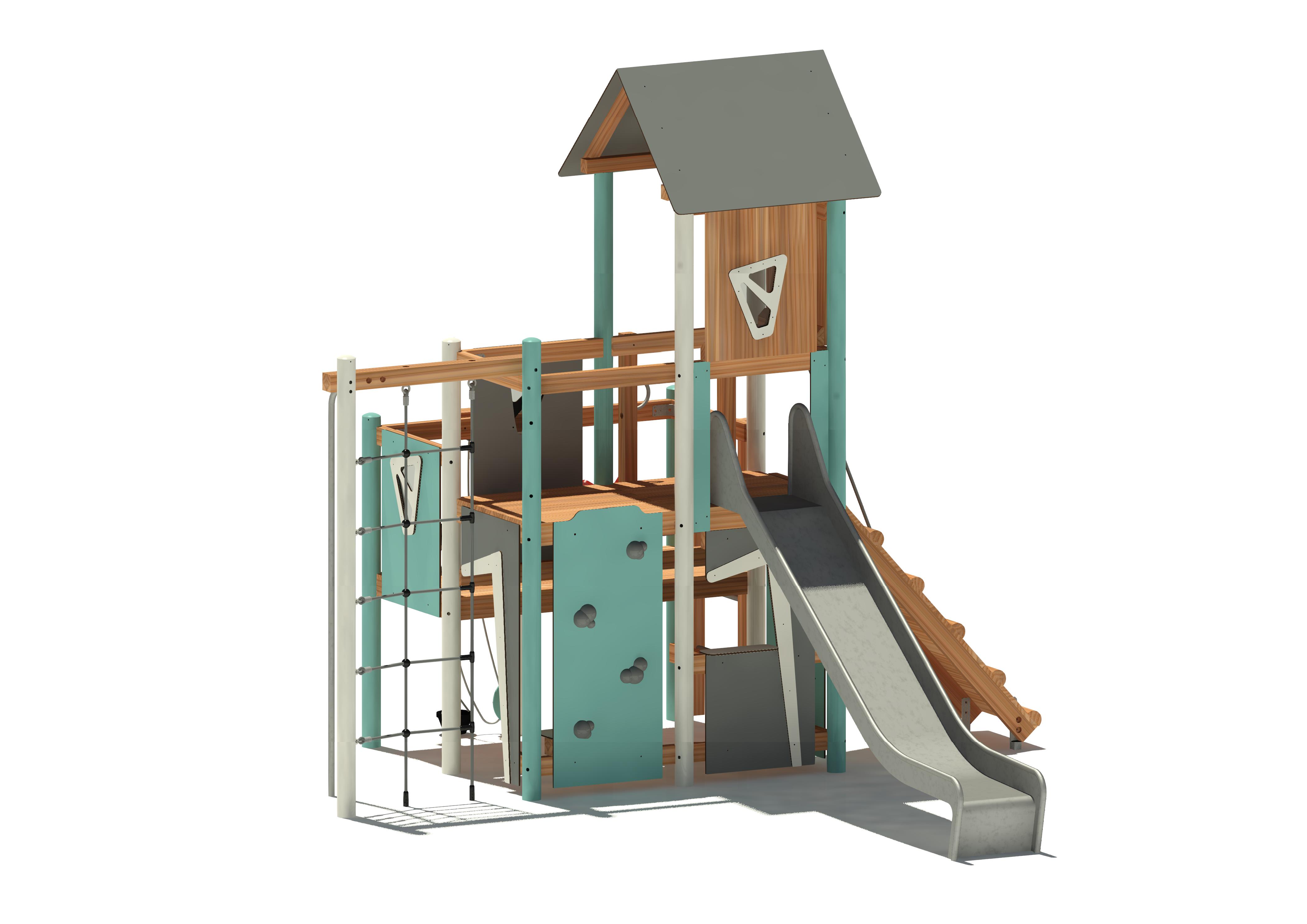

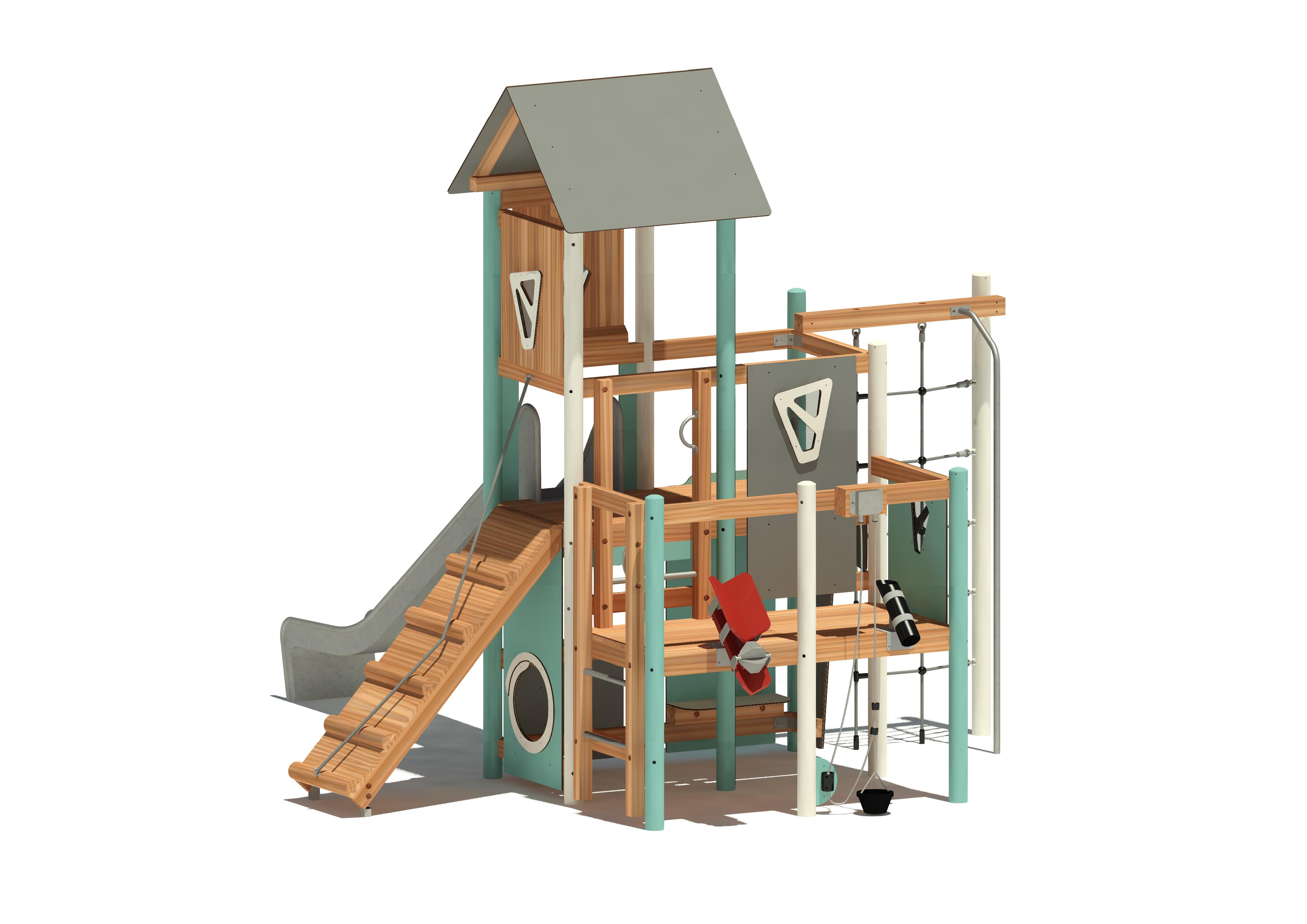

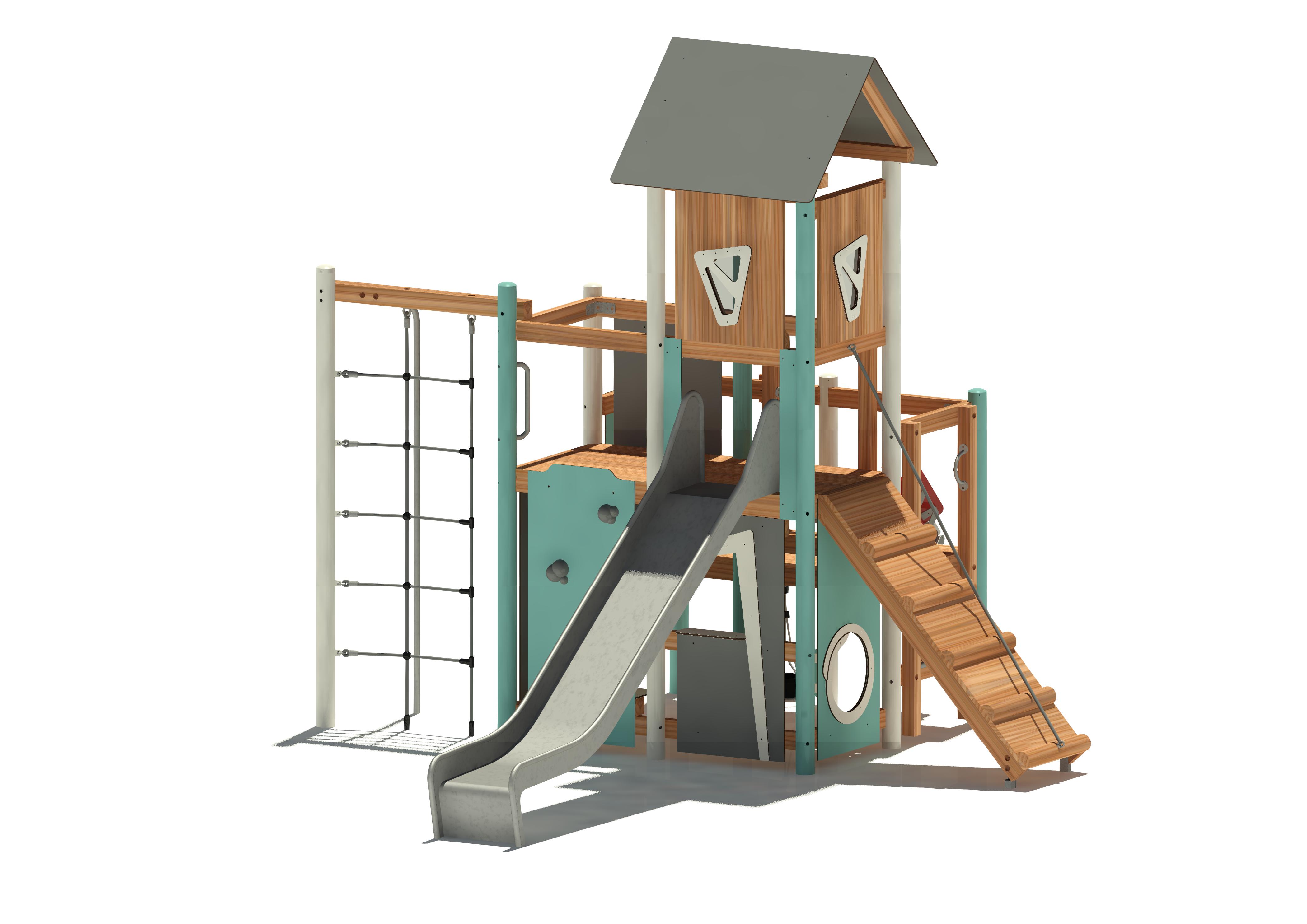

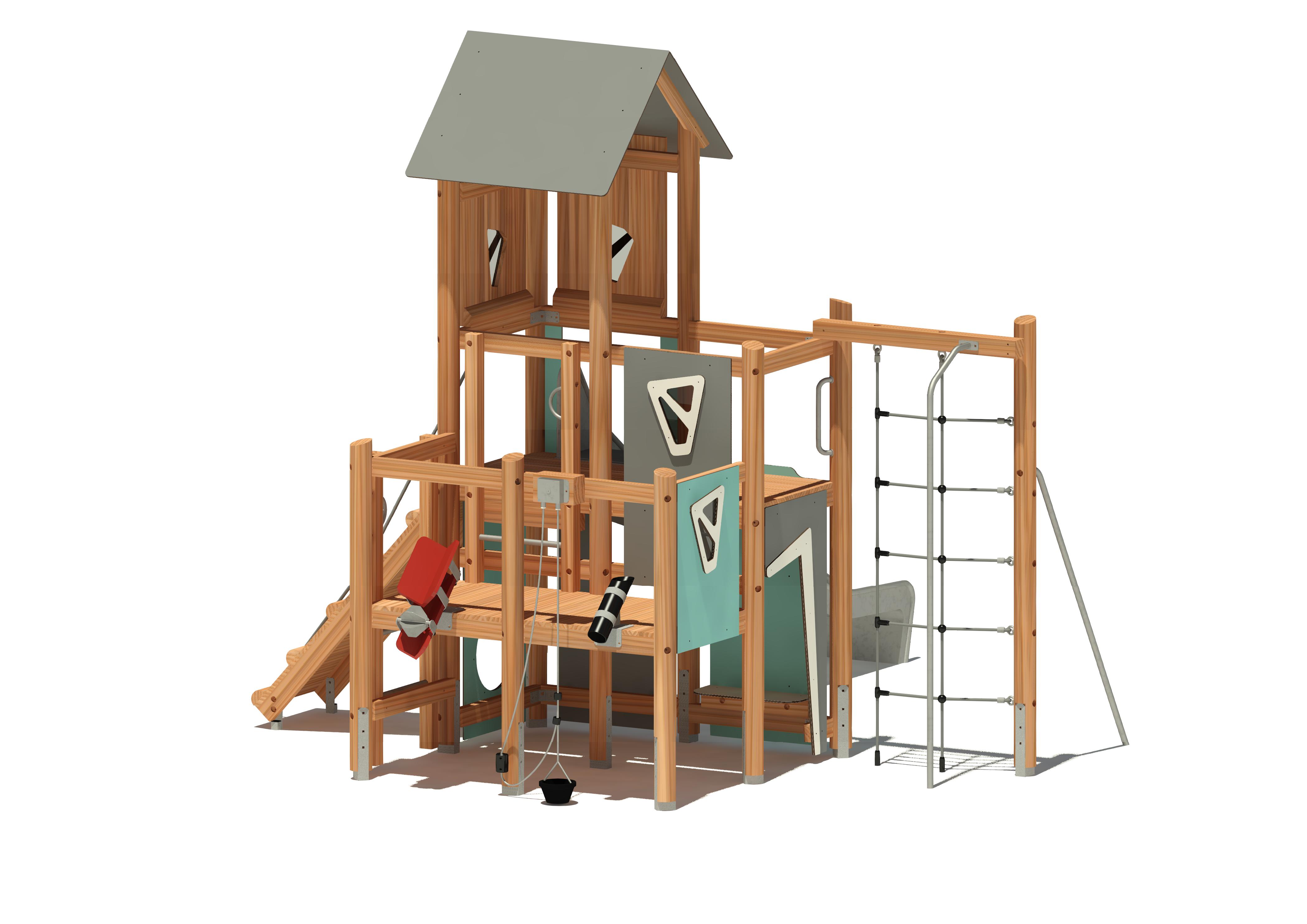

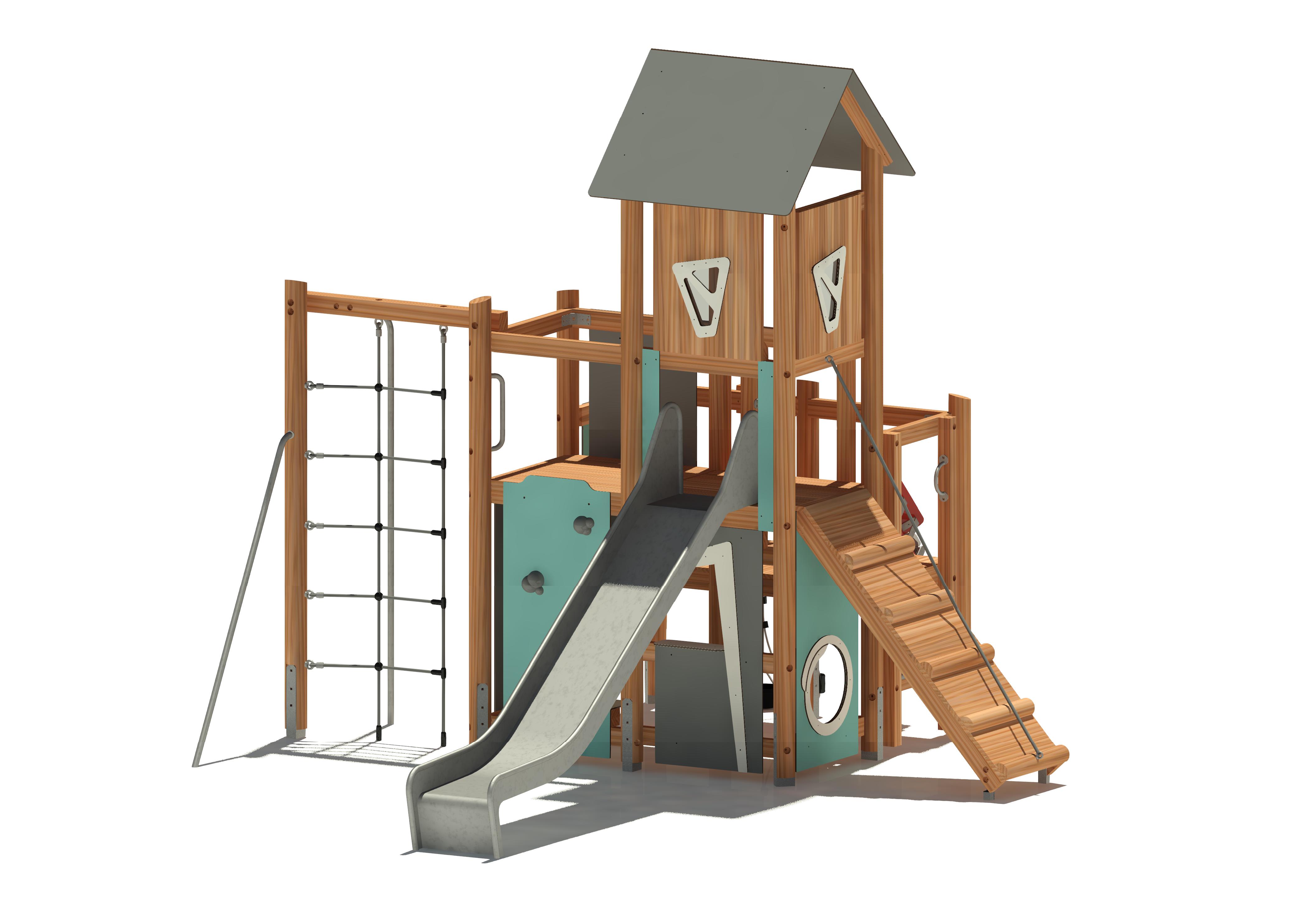

4-Eck-Spielturm (T1)

2 Raster, Podesthöhe 150 cm, Außenmaß 105 x 200 cm

• 4-Eck-Giebeldach, Dachflächen, HPL 10 mm
  • Unterkonstruktion: Sparren 5,5 x 5,5 cm
• Verkleidung unterm Dach „Fenster Cubo“, Brettschalung, Applikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
  • Brettschalung 2,5 x 7,4 cm
• schräge Rampe [150] mit Haltetau, Herkulesmaterial
  • Tau: Herkulesmaterial Ø 18 mm
  • Unterzüge, 5,0 x 10,0 cm, Rampenbelag, 2,5 x 16,0 cm, Tritthilfen, Halbrundhölzer
  • Bodenanker: Stahl, feuerverzinkt
• Verkleidung unterm Dach „Fenster Cubo“, Brettschalung, Applikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
  • Brettschalung 2,5 x 7,4 cm
• Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
  • Handläufe: Edelstahlrundrohr Ø 33,7 mm
  • fugenlose Schweißverbindung von Rutschfläche und Seitenwangen
  • Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert, zum Aufdübeln
• Kletterwand [150], HPL 10 mm
  • Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
• senkrechtes Kletternetz [150], Höhe ca. 230 cm, Herkulesmaterial, schräge Stützstange, senkrechte Kletter-/ Rutschstange, Edelstahl
  • Netz: Herkulesmaterial Ø 16 mm
  • Bodenanker: Stahl, feuerverzinkt
  • Kletter-/ Rutschstange, Stützstange: Edelstahlrundrohr Ø 33,7 mm
  • Querholz 9,5 x 9,5 cm
• Brüstung „Fenster Cubo“, HPL 10 mm, Applikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
• hohe Verkleidung „Schlupfloch Cubo“, HPL 10 mm, mit Umrandungsapplikation, HPL 10 mm
• hohe Verkleidung „Theke Cubo“, HPL 10 mm, Applikationen, HPL 10 mm
• Sitzbank, HPL 10 mm
• hohe Verkleidung „Eingang Cubo“, HPL 10 mm, Applikationen, HPL 10 mm

4-Eck-Anbauspielturm (T2)

2 Raster, Podesthöhe 95 cm, Außenmaß 105 x 200 cm

• Leiteraufstieg [55], Podesthöhe 95 : 150 cm
  • Holme, 7,5 x 7,5 cm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
• hohe Brüstung „Fenster Cubo“, HPL 10 mm, Applikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
• Brüstung „Fenster Cubo“, HPL 10 mm, Applikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
• Sandschüttrohr
  • Rohr: PE, dickwandig
  • Halterung: Stahl, feuerverzinkt
• Sandaufzug, Edelstahl
  • gekapseltes Gehäuse: Edelstahl, gelagerte Umlenkrollen: PA
  • feingliedrige Aufzugskette: Edelstahl Ø 4 mm, Sandbehälter: Gummi
• V-Rinne, PE, Sandrad, Edelstahl
  • Tragkonstruktion: Edelstahl, Sandrad: Edelstahl, drehbar gelagert
  • Sandplattenteile: PE 18 mm
• Leiteraufstieg [95]
  • Holme 7,5 x 7,5 cm
  • Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Multifunktional

Bauserien

Bauserie 2

Einsatzbereich

Kindergarten, Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 3/4 Jahren

Platzbedarf

Länge: 826 cm Breite: 816 cm

Gerätegröße

Länge: 468 cm Breite: 437 cm Höhe: 385 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Geschwindigkeit, Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten, Sinn Tasten & Fühlen

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 200 Min.

Fundamentangaben

Fundamente (bauseits): 15 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,50 m³

Größtes Bauteil

Länge: 460 cm Breite: 245 cm Höhe: 210 cm

Schwerstes Bauteil

600 kg

Freie Fallhöhe

240 cm

Aufprallfläche

43,90 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Edelweiß, Koalagrau, Eistürkis

Farbschema PE-Platten

Rot

Farbschema Seilartikel

Hellgrau

Farbschema Klettergriffe

Grau
