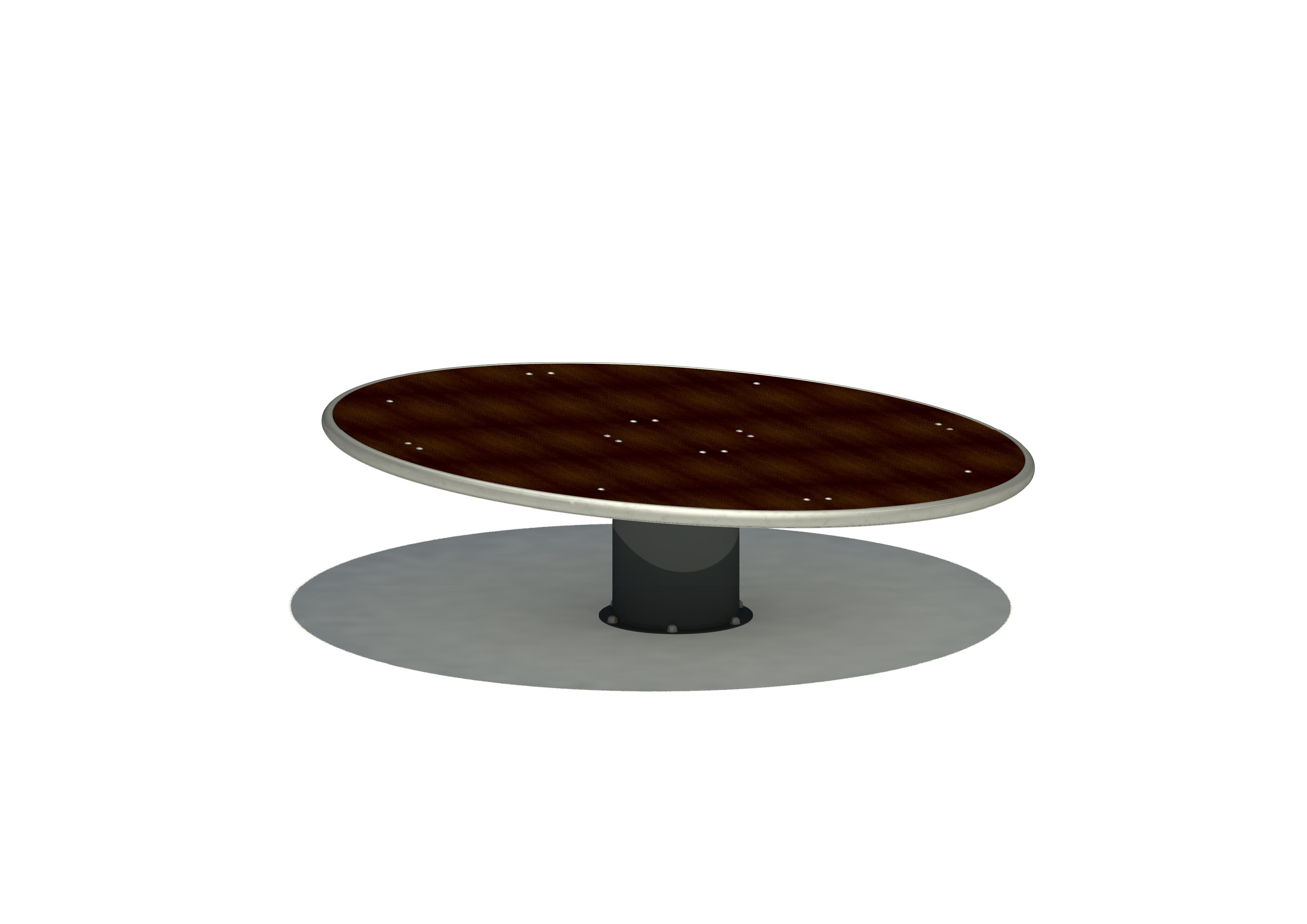

Drehscheibe Turntable 141, Maier Spielplatzgeräte

Beschreibung

Belag: HPLX 12 mm, strukturiert
Gründung G5: zum Einbetonieren

Bestandteile

Drehscheibenkonstruktion, Höhe ca. 50/ 75 cm

Unterkonstruktion, Stahl, grundiert, lackiert
- Unterboden: Stahlblech, 3 mm, 8-fache Abstrebung
Karussellumrandung, Edelstahlrohr Ø ca. 60 mm
Lagerung durch kugelgelagertes Präzisionsdrehkranzlager, hochwertiger Maschinenstahl, grundiert und lackiert
Montageflansch, Stahl, feuerverzinkt

Technische Daten

Drehscheibe: HPLX-Platte
Gerätetyp: Einzelgerät
Spielschwerpunkt: Drehen
Farbe: Biberbraun
Einsatzbereich: Öffentlicher Spielplatz
Empfohlene Altersklasse: Besonders geeignet für Kinder ab 5 Jahren
Platzbedarf: Länge: 840 cm Breite: 840 cm
Gerätegröße: Länge: 230 cm Breite: 230 cm Höhe: 70 cm
Prüfgrundlage: TÜV-Product-Service geprüft nach EN 1176
Eignung & Funktion: Gleichgewicht & Koordination, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Verstehen & Lernen, Begegnungsmöglichkeiten
Montageaufwand: Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 60 Min.
Fundamentangaben: Fundamente (bauseits): 1 Maximale Aushubtiefe: 70 cm Betonbedarf: 0,60 m³
Größtes Bauteil: Länge: 230 cm Breite: 230 cm Höhe: 70 cm
Schwerstes Bauteil: 300 kg
Freie Fallhöhe: 70 cm
Aufprallfläche: 55,50 m²
Bodenart: Spielplatz: Anforderungen für Deutschland & Europa
Farbschema HPLX-Platten: Biberbraun

EN 1176-5 — Karussells

Drehende Geräte brauchen einen ringförmigen Fallraum um den gesamten Drehkörper und definierte Bodenfreiheit, damit nichts eingezogen wird. Der Untergrund muss eben und stossdämpfend sein.

Karussell · drehscheibe

Drehscheibe Turntable 141

Name: Drehscheibe Turntable 141
Brand: Maier Spielplatzgeräte
SKU: EM-H-141-G5-S11-HX-VF1
Price: 8632.65 CHF
Availability: InStock

Maier Spielplatzgeräte — ganzes Sortiment → Artikel EM-H-141-G5-S11-HX-VF1 ⚖️ Ähnliche Geräte anzeigen (8)

CHF 8'632.65

inkl. MwSt 8.1% · zzgl. Lieferung und Montage

Lieferzeit ca. 13 Wochen

Verkaufseinheit: 1 Stück

⚖ 📐 Auf meinen Platz setzen

Lieferland: Schweiz · Lieferung und Montage durch unser eigenes Team

Rechnung, 30 Tage Vorauszahlung Versand & Lieferung Rückgabe

Technische Angaben
Hersteller	Maier Spielplatzgeräte
Artikel	EM-H-141-G5-S11-HX-VF1
Kategorie	Karussell · drehscheibe
Freie Fallhöhe	0.7 m
Alter	ab 5 Jahren
Lieferzeit	ca. 13 Wochen
Material / Lebensdauer	Metall / Edelstahl · rechnerisch ~30 Jahre

Hersteller und Verantwortlicher

Maier Spielplatzgeräte · Deutschland
www.spielplatzgeraete-maier.com/ch/
nico.weigand@spielplatzgeraete-maier.ch

In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.

Sicherheit und Norm

Freie Fallhöhe 0.7 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.

Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →

Lieferung und Montage

Lieferzeit ca. 13 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.

Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →

Dokumente & Downloads

📄 Montageanleitung EM H 141 G5 S11 xx MW.pdf?1715766253 📄 CAD-Zeichnung (DXF) EM H 141 G5 S11 HX VF1 📄 Fundamentplan Fundamentplan — Gründung G5

Material wählen — Lebensdauer im Blick

Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Bauart des Gerätetyps); im Zweifel fragen Sie uns.

Metall / Edelstahl · dieses Gerät~30 Jahre
