Standpfosten mit Pfostenschuhen

Rundholz Fichte kernfrei, kesseldruckimprägniert

• • Ø 16 cm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Rundholz/ Schnittholz Fichte kernfrei, kesseldruckimprägniert

• • Geländerbohlen, 9,5 x 9,5 cm
  • Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm

Anbaurutschbahn HST

Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm

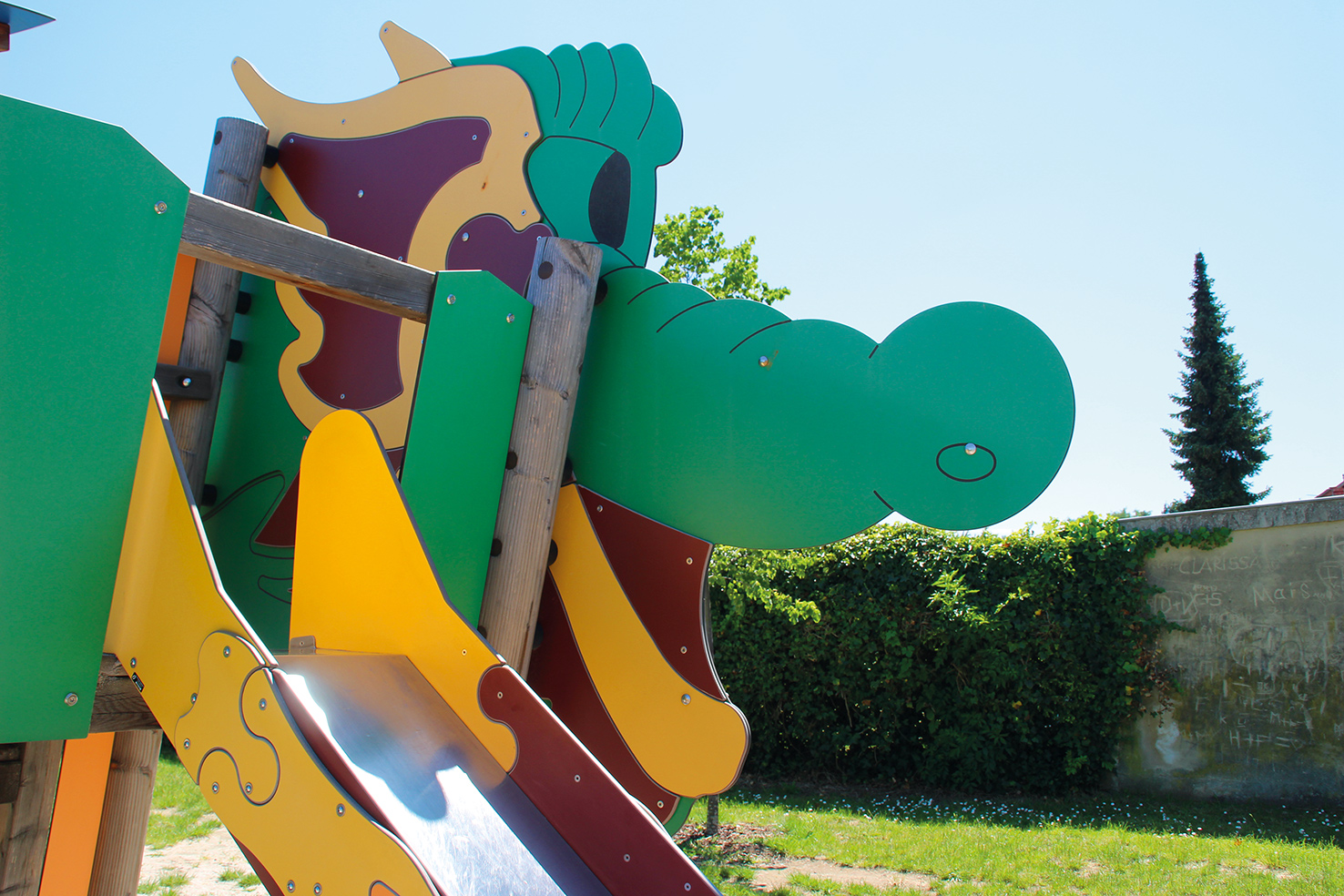

1-seitig Verkleidung, HPL 10, Motiv „Drache Kriftel“

• • Verkleidung Motiv „Drachenkopf, HPL 10 mm, Applikationen, HPL 10 mm
  • Verkleidungen Motiv „Drachenhals“, HPL 10 mm, mit Konturfräsungen „Schuppen“
  • Verkleidung Motiv „Drachenschwanz, HPL 15 mm, mit Konturfräsungen „Schuppen“
  • Applikationen „Kammplatten“, HPL 10 mm

Bestandteile

4-Eck-Spielturm (T1)

Podesthöhe 150 cm, Außenmaß ca. 155 x 190 cm

• Anbaurutschbahn „Feuersbrunst“
  • Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
  • Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln, Applikationen „Feuersbrunst“, HPL 10 mm
• Bogenrampe „Krumm & Bogen“ [150]
  • Unterzüge: Stahl, feuerverzinkt 40 x 40 mm
  • Rampenbelag 3,5 x 9,5 cm, Tritthilfen 5,5 x 5,5 cm

schräger Kettensteg „Wackel-Zitter“ mit Durchtrittschutz: Länge ca. 200 cm

• • Podesthöhe 150 : 175 cm
  • Druckaussteifung 11,5 x 11,5 cm, Unterzüge Durchtrittschutz, 11,5 x 11,5 cm, Laufbelagshölzer 7,5 x 7,5 cm, Belag Durchtrittschutz 9,5 x 3,5 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 9,5 x 9,5 cm
  • feingliedrige Abhängungskette, senkrecht: Edelstahl Ø 6 mm, feingliedrige Tragkette: Edelstahl Ø 6 mm seitliche Verkleidungen am Turm, HPL 10 mm

4-Eck-Spielturm (T2)

Podesthöhe 175 cm, Außenmaß ca. 155 x 190 cm

• Pultdach „Drachenflügel“, Dachfläche, HPL 10 mm
  • Unterkonstruktion: Pfetten 11,5 x 11,5 cm, Sparren 7,5 x 7,5 cm
• schräge Hangelstrecke „Greif & Streck“ [150], Höhe ca. 150 : 275 cm, Länge ca. 300 cm, Öffnungsbegrenzungen, HPL 10 mm
  • Hangelgriffe: Edelstahl
  • Längsbalken: Rundholz Ø 16 cm, Querbalken: Rundholz Ø 16 cm
• Sprossenaufstieg „Trapezius“ [175], Edelstahl
  • Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
• Kletterwand [175] mit Brüstung, HPL 15 mm, Einkletteröffnung
  • Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
  • Routen: unterschiedliche Schwierigkeitsgrade

schräge Netzbrücke: Länge ca. 200 cm, Netzgeländer und -boden, Herkulesmaterial

• • Podesthöhe 175 : 150 cm
  • Druckaussteifung 9,5 x 9,5 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 9,5 x 9,5 cm
  • Netzgeländer und -boden: Herkulesmaterial Ø 16 mm

seitliche Verkleidungen am Turm, HPL 10 mm

4-Eck-Spielturm (T3)

Podesthöhe 150 cm, Außenmaß ca. 155 x 190 cm

• verdrehschiefes Kletternetz „Trapeziusnetz“ [150], Herkulesmaterial
  • Netz: Herkulesmaterial Ø 16 mm
  • Bodenanker: Stahl, feuerverzinkt
• schräger Steigstamm „Steig & Kipp" [150] mit Trittkerben und Haltetau, Herkulesmaterial, schräges Kletternetz, Herkulesmaterial
  • Tau: Herkulesmaterial Ø 18 mm, Netz: Herkulesmaterial Ø 16 mm
  • Steigstamm: Rundholz kernfrei Ø 16 cm, Abstrebung: Rundholz Ø 14 cm, Standpfosten: Rundholz Ø 14 cm
• Kletterwand [150] mit Brüstung, HPL 15 mm, Einkletteröffnung
  • Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
  • Routen: unterschiedliche Schwierigkeitsgrade

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Multifunktional

Bauserien

Bauserie 3

Themenwelten

Drachen & Märchen

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 5 Jahren

Platzbedarf

Länge: 1778 cm Breite: 828 cm

Gerätegröße

Länge: 1472 cm Breite: 551 cm Höhe: 443 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 580 Min.

Fundamentangaben

Fundamente (bauseits): 10 Maximale Aushubtiefe: 90 cm Betonbedarf: 7,47 m³

Größtes Bauteil

Länge: 510 cm Breite: 220 cm Höhe: 170 cm

Schwerstes Bauteil

650 kg

Freie Fallhöhe

270 cm

Aufprallfläche

102,80 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Pflaumenrot, Kürbisorange, Bananengelb, Drachengrün, Kolibriblau

Farbschema Seilartikel

Mehrfarbig
